Когда для детали важна жестко контролируемая и воспроизводимая толщина слоя покрытия, окунание часто не дает нужной повторяемости. Итоговая пленка зависит не только от заданного режима нанесения, но и от скорости извлечения детали, вязкости состава, температуры, поверхностного натяжения и условий сушки. Поэтому для точных узлов важно оценивать не только сам способ нанесения, но и возможность контролировать параметры процесса и измерять готовый слой.

Статья пригодится инженерам, техническим специалистам и закупщикам, которые выбирают методы нанесения покрытий для деталей насосов и других нагруженных компонентов. Разберем, почему толщина при окунании меняется, как это отражается на защите деталей от износа и каким способом проверять результат по стандартам.

Почему методы нанесения покрытий влияют на толщину слоя

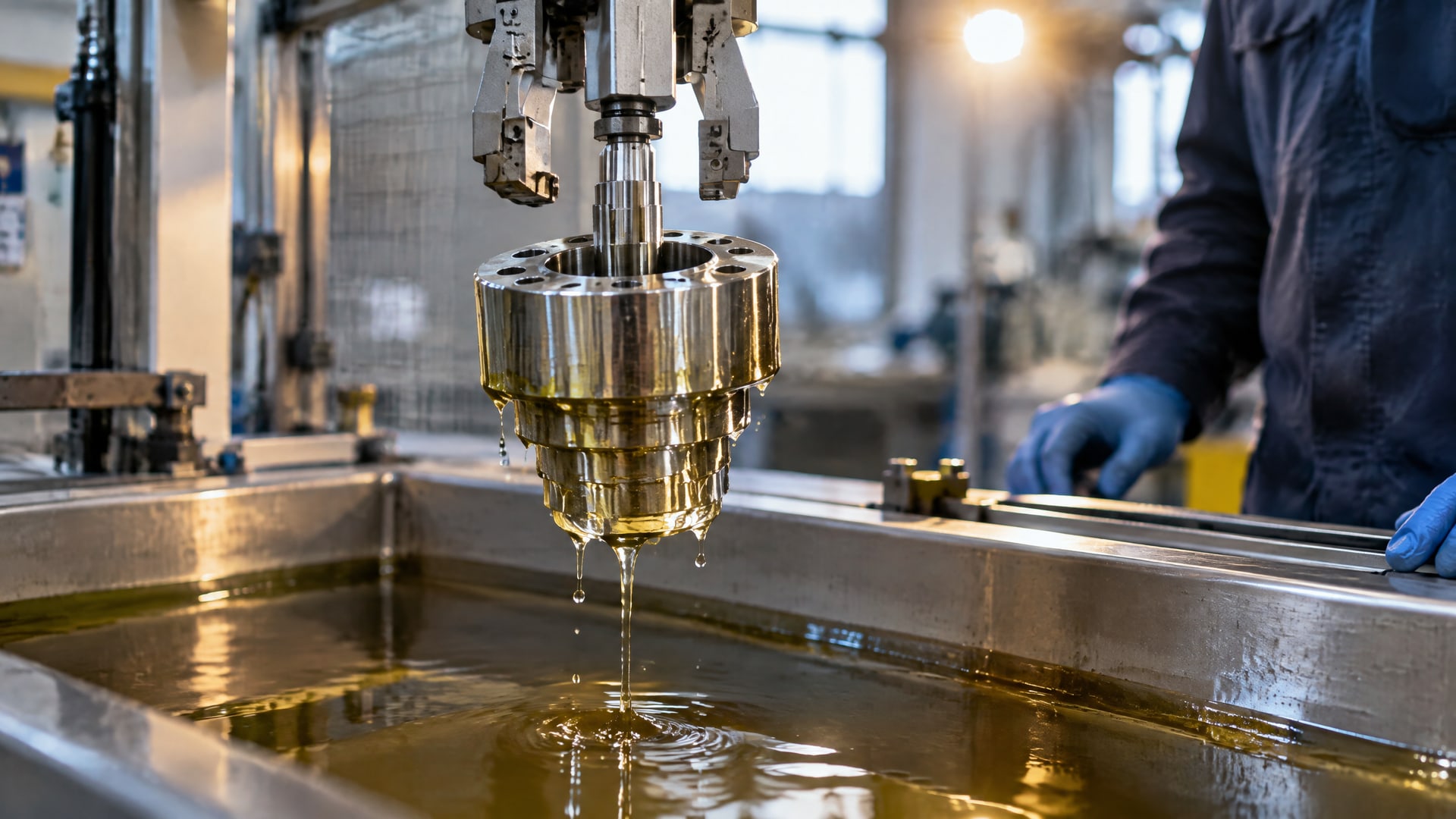

После извлечения покрытие стекает и высыхает или отверждается. Поэтому толщина зависит от скорости движения детали, вязкости и температуры состава, поверхностного натяжения и скорости испарения растворителя. Даже при одинаковом времени погружения изменение одного из этих параметров может повлиять на результат.

Для dip coating в источниках приведен диапазон толщины от 20 нм до 50 мкм. Его можно менять подбором вязкости и режима процесса, но широкий диапазон сам по себе не означает, что конкретная деталь будет покрыта равномерно и с заданной точностью. Чтобы получить повторяемый результат, недостаточно просто указать требуемую толщину в технологическом задании: необходимо контролировать условия процесса и проверять готовый слой.

На детали сложной формы покрытие может стекать по-разному. Геометрия поверхности и расположение участков при сушке влияют на локальное распределение материала. В результате на одних участках возможны утолщения, а на других слой может оказаться тоньше заданного. Поэтому допуск на толщину стоит рассматривать вместе с допустимой неоднородностью по поверхности.

Окунание не исключено для тонких покрытий. Оно может применяться, если допустимые вариации согласуются с требованиями к детали, а параметры раствора, извлечения и сушки контролируют. Но когда важна жесткая повторяемость толщины, предпочтительнее оценить процессы с управляемой кинематикой и измеримым окном параметров.

Как толщина покрытия влияет на ресурс детали

В исследовании по покрытиям CrN увеличение толщины снижало темп роста эрозионного износа, однако результат также зависел от скорости удара частиц. Следовательно, одной цифры толщины недостаточно, чтобы оценить поведение детали в эксплуатации.

Для покрытия деталей насоса важно учитывать рабочую нагрузку и характер воздействия на поверхность. Если деталь подвергается эрозии, имеет значение не только толщина слоя, но и твердость, структура покрытия и режим воздействия частиц. Поэтому увеличение толщины без учета условий работы не гарантирует пропорционального роста ресурса.

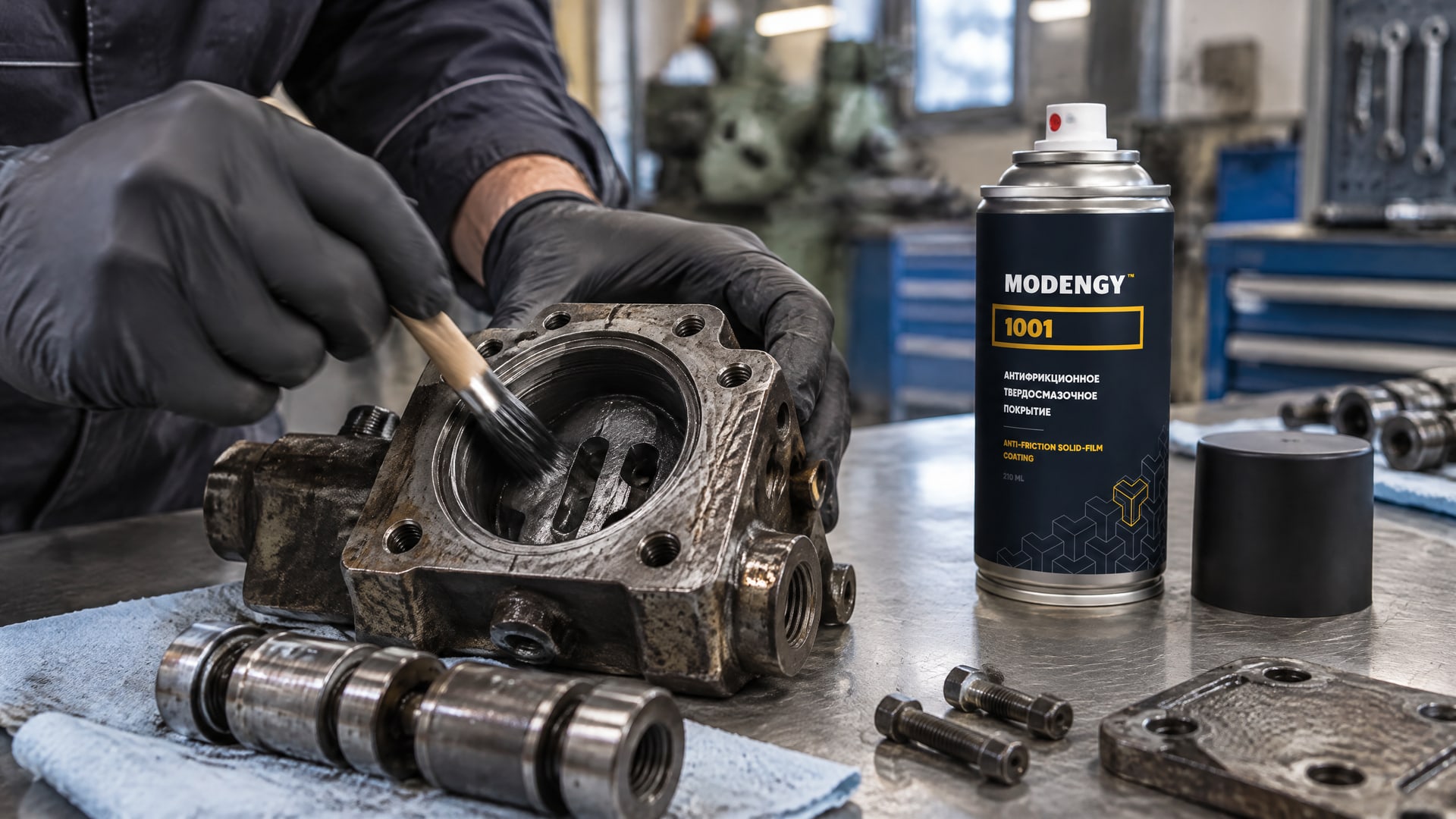

Для внутренних поверхностей, которым нужна защита от эрозионного и механического износа, антифрикционное покрытие может стать частью решения. Если при этом важно управлять толщиной нанесенного слоя, на практике рассматривают MODENGY 1001: такое покрытие применяют для внутренних поверхностей, где требуется сочетать контроль слоя с защитой детали. Выбор технологии и проверку результата при этом связывают с геометрией компонента и режимом его эксплуатации, а не только с номинальной толщиной.

В техническом задании полезно указывать не только требуемую толщину, но и допустимую неоднородность по поверхности. Это помогает сопоставить технологию нанесения с реальными требованиями к детали, а также заранее определить, где и каким способом будут проводить контроль.

Толщина 1 слоя покрытия и повторяемость процесса

Необходимо уточнить, идет ли речь о мокрой пленке, сухом слое или неполимеризованном порошковом покрытии. Эти параметры измеряют на разных этапах, поэтому при приемке важно сопоставлять показатель с методом контроля и состоянием покрытия.

ISO 2808:2019 описывает методы измерения толщины мокрой и сухой пленки, а также толщины неполимеризованного порошкового слоя. Для оценки сухого лакокрасочного покрытия на металлической основе применяют ASTM D7091. ASTM E376 также предусматривает неразрушающее измерение покрытия на металлической основе магнитным и вихретоковым методами.

Даже измерение следует соотносить с требуемой точностью и толщиной слоя. Для ASTM E376 указана достижимая точность порядка ±10% или ±2,5 мкм. Такой порядок точности показывает, почему метод измерения нужно выбирать заранее, особенно если речь идет о тонком слое и узких допусках. Визуальная оценка не заменяет измерения.

Чтобы результат можно было проверить и сопоставить с требованиями, в документации на покрытие фиксируют как минимум:

• требуемую толщину и допустимую неоднородность;
• состояние слоя, для которого задан показатель: мокрый или сухой;
• метод и стандарт измерения;
• участки детали, на которых проводят контроль.

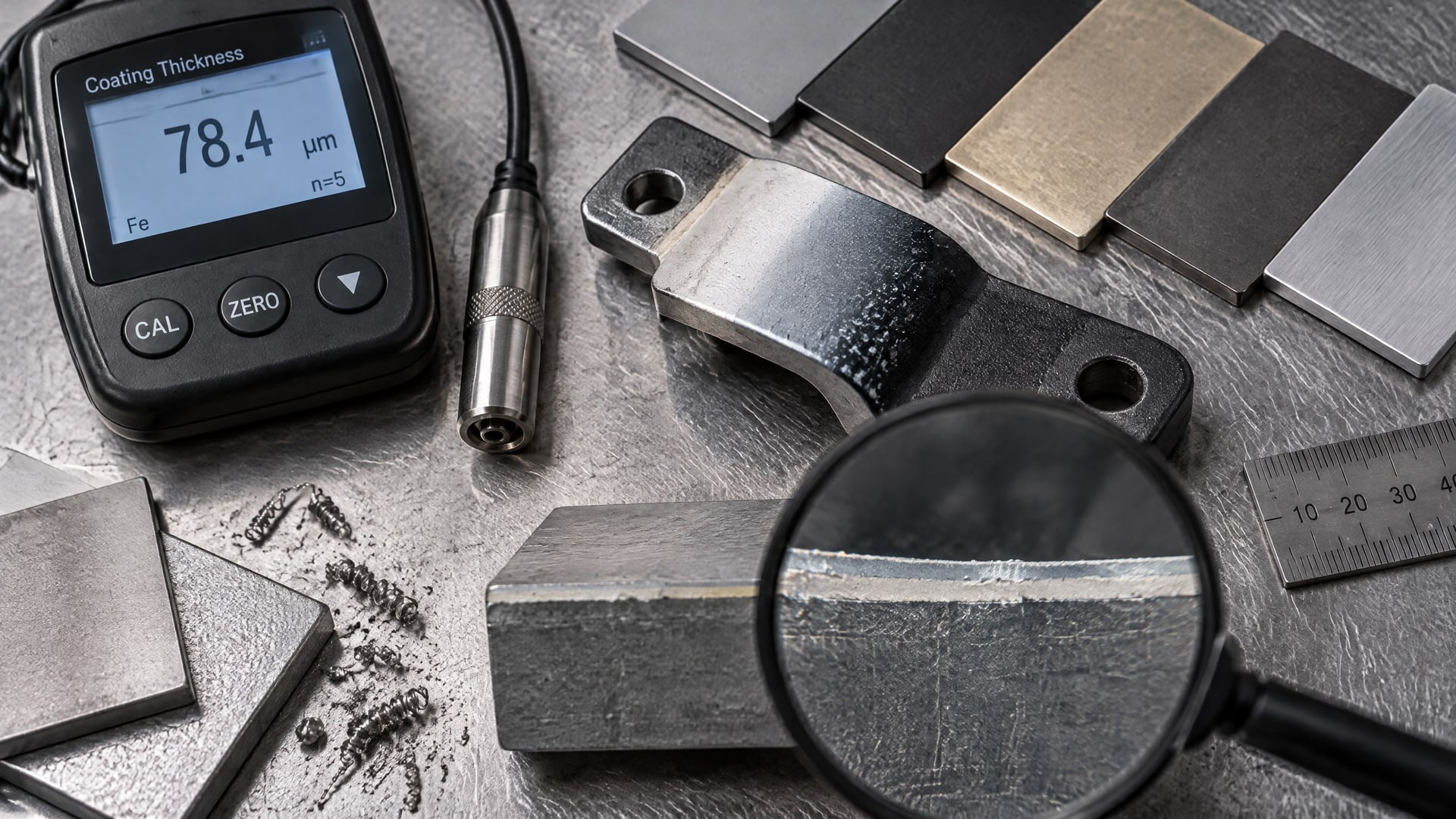

Как выбрать метод измерения толщины слоя покрытия

Для металлических основ и покрытий используют магнитные и вихретоковые методы, а для иных задач могут применяться микроскопия поперечного шлифа, рентгенофлуоресцентные и бета-методы. Нельзя выбирать прибор только по удобству: важно, чтобы способ измерения соответствовал системе «покрытие-основа».

Для измерения толщины металлических покрытий ISO 4518 описывает метод ступеньки и профилометра в диапазоне от 0,01 мкм до 1000 мкм. Этот метод полезен, когда требуется высокая точность для тонких слоев. Для металлических покрытий также применяют ISO 2178 и ISO 2360, а для общих лакокрасочных покрытий ориентируются на ISO 2808:2019 и ASTM D7091.

При планировании контроля нужно учитывать не только сам стандарт, но и геометрию детали. На сложных поверхностях отдельные точки измерения могут не отражать неоднородность всего слоя. Поэтому схема контроля должна соответствовать конструкции и требованиям к покрытию: проверять следует те участки, где заданная толщина важна для работы компонента.

Практический порядок выбора можно свести к последовательным действиям:

• определить материал основы и тип покрытия;
• уточнить, требуется измерять мокрую пленку, сухой слой или металлическое покрытие;
• выбрать подходящий стандарт и метод контроля;
• задать точки измерения и допуск на неоднородность;
• сопоставить результаты измерений с требованиями к детали.

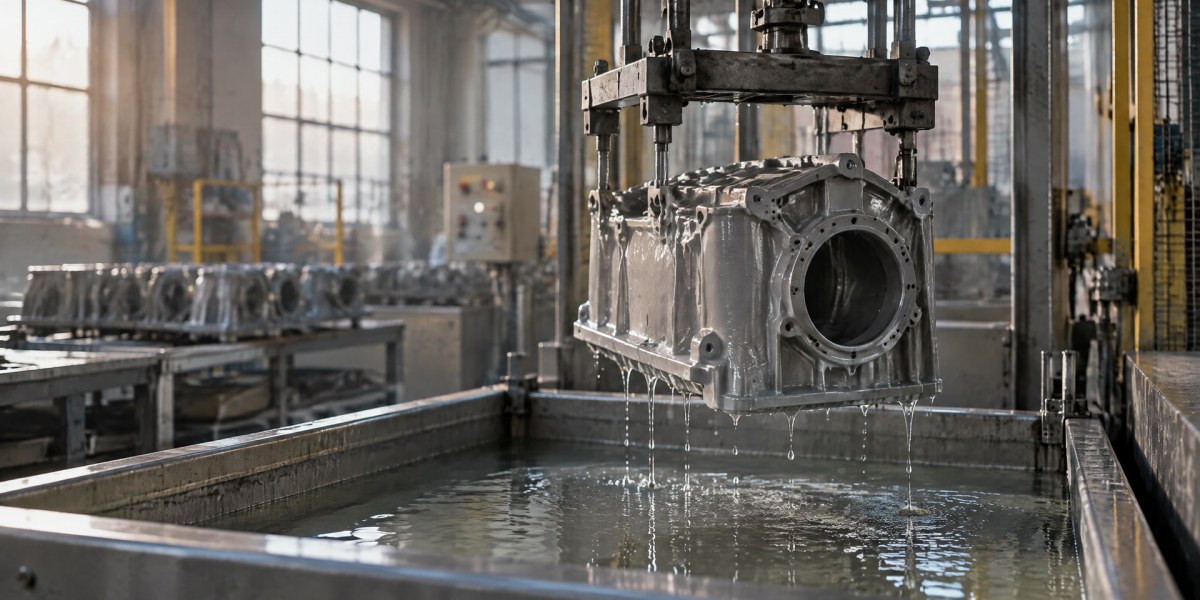

Когда окунание можно применять для точных деталей

Для этого важно удерживать заданные характеристики состава, скорость извлечения и условия сушки. В капиллярном режиме на толщину также влияют свойства жидкости и скорость испарения растворителя, поэтому повторяемость нельзя оценивать только по одному параметру.

Если требования жесткие, сравнивают окунание с другими методами нанесения с точки зрения управляемости процесса и возможности получать измеримый, воспроизводимый результат. Само указание толщины в техническом задании не делает процесс точным: необходимо убедиться, что выбранная технология позволяет соблюдать допуск, а контроль способен выявить отклонения.

Для деталей насосов и других нагруженных компонентов важно согласовать три элемента: толщину слоя, допустимую неоднородность и метод измерения. Дополнительно учитывают условия износа или эрозии. Исследование по CrN показывает, что темп эрозионного износа зависит не только от толщины покрытия, но и от скорости удара частиц; следовательно, технологию нужно оценивать применительно к рабочему режиму детали.

Окончательное решение принимают не по принципу «окунание подходит или не подходит всегда», а по требованиям к узлу. Если допустимая вариация шире возможностей контроля и процесса, окунание может быть рабочим вариантом. Если же требуется предсказуемая толщина по сложной поверхности и жесткая повторяемость, стоит выбрать технологию с более управляемыми параметрами.

Часто задаваемые вопросы

Всегда ли окунание дает одинаковую толщину по всей детали?

Нет. Толщина при окунании зависит от скорости извлечения, вязкости и температуры состава, поверхностного натяжения и условий сушки. На распределение покрытия также влияют свойства раствора и скорость испарения растворителя. Поэтому одинаковая продолжительность погружения сама по себе не гарантирует равномерный слой.

Как измеряют толщину сухого слоя покрытия?

Метод зависит от материала основы и типа покрытия. ISO 2808:2019 описывает измерение толщины сухой пленки, а ASTM D7091 предназначен для контроля сухих лакокрасочных покрытий на металлической основе магнитным и вихретоковым методами. Для выбора способа нужно учитывать систему «покрытие-основа» и требуемый диапазон.

Чем измеряют толщину тонкого металлического покрытия?

Для металлических покрытий применяют несколько методов, включая магнитные, вихретоковые и профилометрические. ISO 4518 описывает измерение методом ступеньки и профилометра в диапазоне от 0,01 мкм до 1000 мкм. Конкретный способ выбирают по материалу основы, типу покрытия и требуемой точности.

Чем толще слой, тем дольше служит деталь?

Не обязательно. Толщина влияет на защиту, но для эрозионного износа значение имеют также свойства покрытия и режим воздействия. В исследовании по CrN увеличение толщины снижало темп роста эрозионного износа, однако результат зависел и от скорости удара частиц. Поэтому толщину оценивают вместе с условиями эксплуатации.

Заключение

Окунание не гарантирует точную и равномерную толщину слоя покрытия, поскольку итог зависит от нескольких параметров процесса и условий сушки. Метод может подойти, если допустимы вариации и есть контроль состава, скорости извлечения и готового покрытия. Для деталей с жесткими требованиями к повторяемости необходимо сопоставить технологию нанесения, допуск на неоднородность и доступный метод измерения.

Следующий шаг для инженера или закупщика - зафиксировать в техническом задании требуемую толщину, состояние слоя при измерении, допустимую неоднородность и стандарт контроля. Затем следует проверить, способен ли выбранный процесс обеспечить эти требования на конкретной геометрии детали и в ее рабочем режиме.
