Коэффициент трения и износ пары материалов на трибометре с геометрией «пин-диск» оценивают при заданных нагрузке, скорости и среде испытания. Для такой лабораторной методики базовым документом служит ASTM G99-23. При испытаниях металлических подшипниковых материалов в условиях граничной смазки применяют ISO 7148-1.

Методика полезна инженерам и техническим специалистам, которые сравнивают материалы, покрытия или смазочные условия, а также закупщикам, которым нужно оценить соответствие испытательного оборудования задаче. Ниже разобраны подготовка образцов, измерение коэффициента трения скольжения, оценка износа и условия сопоставимости результатов.

Что оценивает трибометр pin-on-disk

Трибометр регистрирует силу трения, а испытание позволяет оценить износ образцов. ASTM G99-23 описывает процедуру для пар материалов в номинально неабразивных условиях и предусматривает определение трения и износа.

Коэффициент трения рассчитывают как отношение силы трения к нормальной силе, прижимающей образцы друг к другу. Это безразмерное отношение: единицы измерения силы в числителе и знаменателе сокращаются. Поэтому запросы о том, в чем измеряется коэффициент трения, требуют различать его и силу трения: сила имеет единицу измерения, коэффициент - нет.

Испытание не дает универсальную характеристику материала. Значение зависит от сочетания материалов и режима скольжения, включая нагрузку, скорость и среду. Поэтому измерение коэффициента силы трения имеет смысл только вместе с описанием условий, в которых получен результат.

Для металлических подшипниковых материалов в условиях граничной смазки ISO 7148-1 предусматривает несколько методов, в том числе Method A - Pin-on-disc и Method B - Block-on-ring. Выбор схемы зависит от того, какой контакт и режим нужно моделировать.

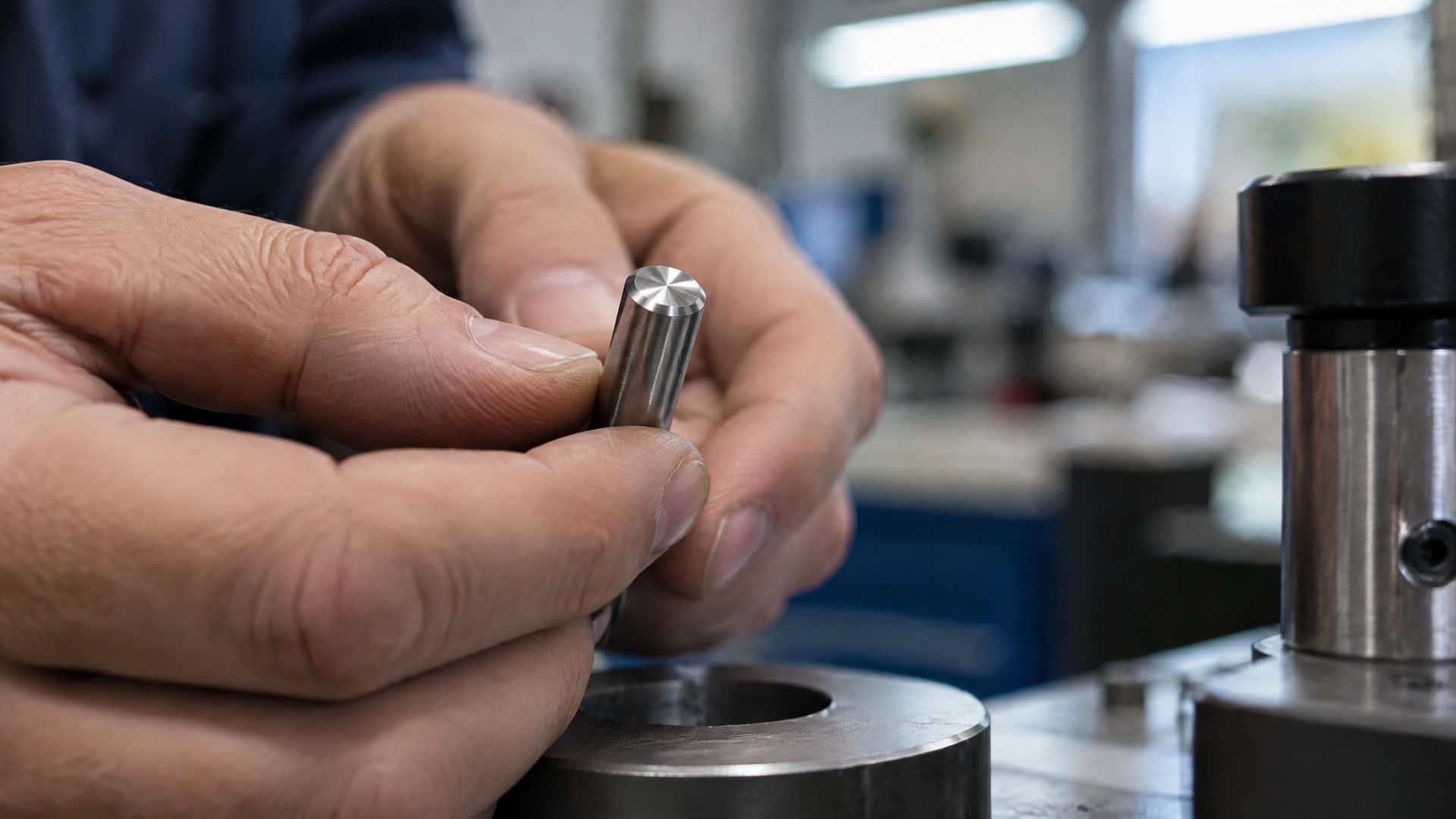

Как подготовить методику триботехнических испытаний

В протоколе фиксируют материал контртела, геометрию и радиус наконечника, нормальную нагрузку, скорость скольжения, длительность испытания, температуру и среду. Если хотя бы часть условий отличается, прямое сравнение результатов может оказаться некорректным.

Стандартная нормальная нагрузка около 5 N встречается как ориентир в прикладных описаниях pin-on-disk, но не подходит автоматически для любого материала или методики. Нагрузку выбирают с учетом цели испытания и фиксируют в протоколе. Для испытаний металлических подшипниковых материалов по ISO 7148-1 сопоставимость результатов возможна только при идентичных влияющих параметрах.

Порядок проведения

• Уточнить, какой режим оценивают: сухое скольжение, граничную смазку или другой заданный контакт.
• Описать материалы образца и контртела, геометрию контакта и параметры испытания.

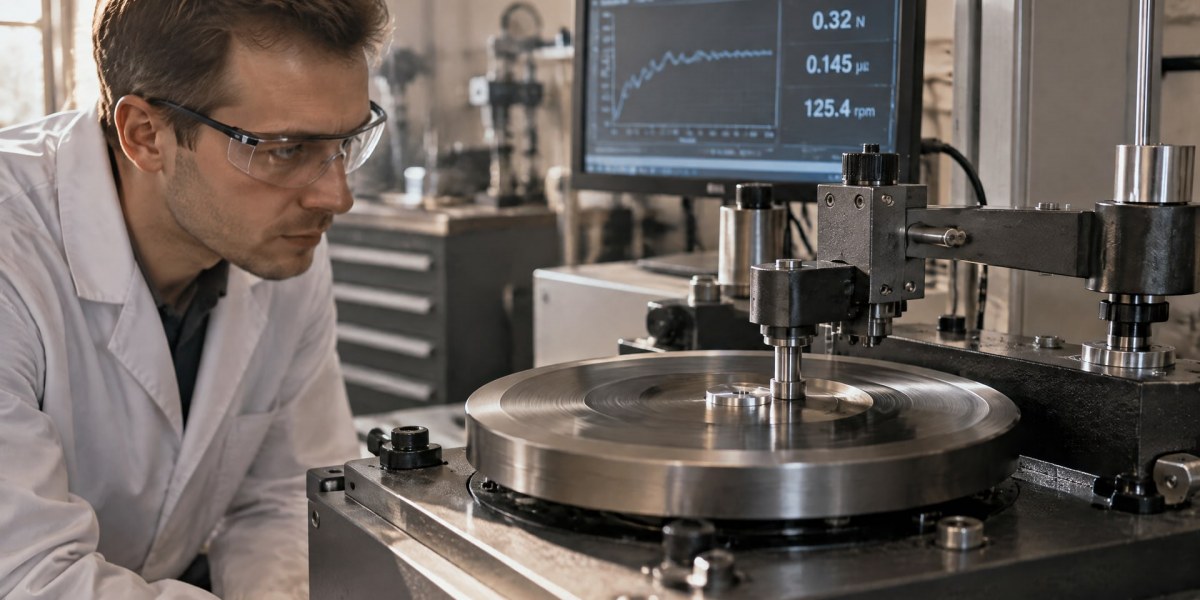

• Установить образцы и задать нагрузку, скорость, длительность, температуру и среду.
• Непрерывно регистрировать трение, если задача требует отслеживать его изменение во время испытания.
• После завершения оценить износ отдельно от коэффициента трения и указать использованный показатель.

ASTM G99-23 служит основой для испытаний pin-on-disk и ball-on-disk. При выборе лабораторной процедуры важно проверять не только название схемы, но и соответствие прибора нужному методу, а также полноту описания условий.

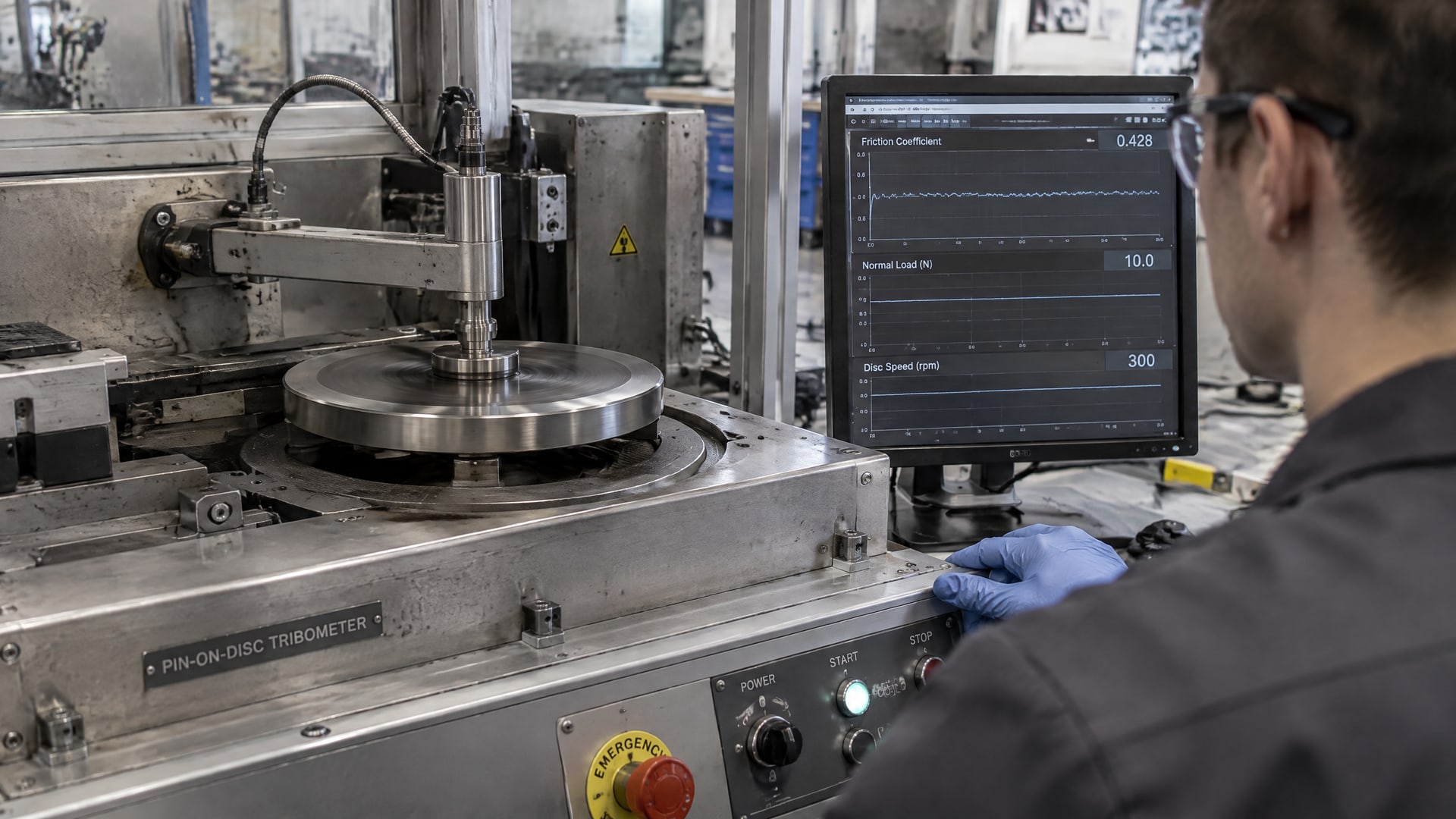

Измерение коэффициента трения скольжения

Коэффициент получают как отношение этой силы к нормальной нагрузке. В протоколе важно указать, как именно обработаны данные: приведено ли отдельное значение или показано изменение коэффициента в течение испытания.

Одно значение не всегда описывает весь ход контакта. Поэтому для оценки покрытий, смазок и добавок полезно сохранять запись измерений, а износ анализировать отдельно после испытания. Такая методика позволяет не подменять оценку долговечности одним показателем трения.

Как читать результат

При сравнении результатов нужно проверить, совпадают ли параметры испытаний. Если различаются контртело, нагрузка, скорость или среда, разницу в коэффициенте нельзя уверенно связывать только со свойствами исследуемого материала. Именно поэтому в ISO 7148-1 отдельно оговорена необходимость идентичных влияющих параметров для сопоставимости.

В протоколе также обозначают пару трения и условия, в которых получен результат. Коэффициент трения скольжения характеризует работу этой пары в выбранном режиме, а не все возможные контакты с участием одного из ее материалов.

Как оценить интенсивность изнашивания

ASTM G99 рассматривает потерю объема как распространенный способ представления результатов. В описанной NASA TM 87236 методике износ пина оценивают по диаметру кругового следа на сферическом наконечнике и рассчитывают объем износа.

Выбор показателя зависит от геометрии образца и задачи сравнения. Если используется размер следа, в отчете указывают, какой именно параметр измеряли. Если приводят объем износа, фиксируют способ его определения. Эти данные нельзя заменять значением коэффициента трения: низкое трение не гарантирует малую потерю материала.

Фраза «интенсивность изнашивания испытание» может подразумевать разные способы представления результатов. Поэтому перед началом работы следует определить, нужен ли сравнительный показатель износа, объемная потеря или измерение следа. Если методика использует нормирование по времени или пути скольжения, его правила также должны быть явно заданы; доступные сведения не устанавливают единую формулу такого нормирования для всех испытаний.

Как обеспечить сопоставимость результатов

Это требование особенно важно при оценке материалов для подшипниковых узлов: ISO 7148-1 описывает испытания в условиях граничной смазки, низкой скорости и непрерывного скольжения и подчеркивает зависимость сопоставимости от условий теста.

Перед сравнением проверьте, что в протоколах совпадают:

• материалы образца и контртела;
• геометрия контакта и радиус наконечника;
• нормальная нагрузка и скорость скольжения;
• длительность испытания, температура и среда;
• способ регистрации трения и метод оценки износа.

Эти правила применимы и при исследовании антифрикционных покрытий. Например, графит может рассматриваться как материал покрытия для испытания, но сами результаты определяются не названием материала, а парой трения и условиями контакта. Поэтому графитовые антифрикционные характеристики следует описывать через полученные значения трения и износа в конкретной методике, а не как неизменное свойство для любого режима.

Как выбрать стандарт и показатель для отчета

Для металлических подшипниковых материалов в условиях граничной смазки применим ISO 7148-1, где предусмотрены Pin-on-disc и Block-on-ring. Схему выбирают по задаче, а не только по доступности оборудования.

Отчет должен позволять понять, как получен результат и с чем его можно сравнивать. Включите в него режим испытания, материалы пары, параметры установки, запись трения и выбранный показатель износа. Если в работе используют собственную методику, ее условия нужно описать достаточно подробно, чтобы повторить испытание.

Измерение коэффициента трения лабораторным способом дает полезные данные для отбора материалов и покрытий, но не отменяет проверки эксплуатационного режима. Для закупщика описание стандарта и условий испытания помогает оценить, подходит ли протокол поставщика для сравнения материалов, а инженеру - определить ограничения переноса лабораторного результата на узел.

Часто задаваемые вопросы

В чем измеряется коэффициент трения?

Коэффициент трения не имеет единицы измерения: это отношение силы трения к нормальной силе. Сама сила трения измеряется в единицах силы. В отчете поэтому указывают коэффициент и отдельно описывают нагрузку, при которой его получили, вместе с параметрами испытания.

Можно ли измерить только коэффициент трения, не оценивая износ?

Технически испытание может быть сосредоточено на трении, однако ASTM G99 рассматривает измерение трения и износа в рамках метода. Если задача связана со сравнением материалов или покрытий, полезно оценивать оба показателя: низкий коэффициент трения сам по себе не означает малый износ.

Можно ли напрямую сравнить результаты двух испытаний pin-on-disk?

Только если совпадают влияющие параметры и методы оценки. Нужно сверить материалы и геометрию контакта, нагрузку, скорость, длительность, температуру и среду. ISO 7148-1 прямо связывает сопоставимость результатов с идентичностью таких условий, поэтому одного совпадения схемы «пин-диск» недостаточно.

Какой показатель выбрать для оценки износа?

В качестве показателей используют потерю объема материала или параметры следа износа. Для пина со сферическим наконечником можно измерить диаметр кругового следа и рассчитать объем износа. Выбор зависит от геометрии образца и цели сравнения; в протоколе обязательно указывают примененный метод.

Заключение

Измерение коэффициента трения на трибометре pin-on-disk проводят при заданных параметрах пары материалов и режима скольжения. Для полноценной оценки его дополняют измерением износа, а результаты представляют вместе с условиями испытания. Для общей методики применяют ASTM G99-23, для ряда подшипниковых материалов - ISO 7148-1.

Следующий шаг - сформулировать режим, который требуется оценить, и составить протокол с материалами пары, нагрузкой, скоростью, длительностью, температурой, средой и способом определения износа. Это позволит выбрать подходящую схему испытания и понять, какие результаты действительно можно сопоставлять.
