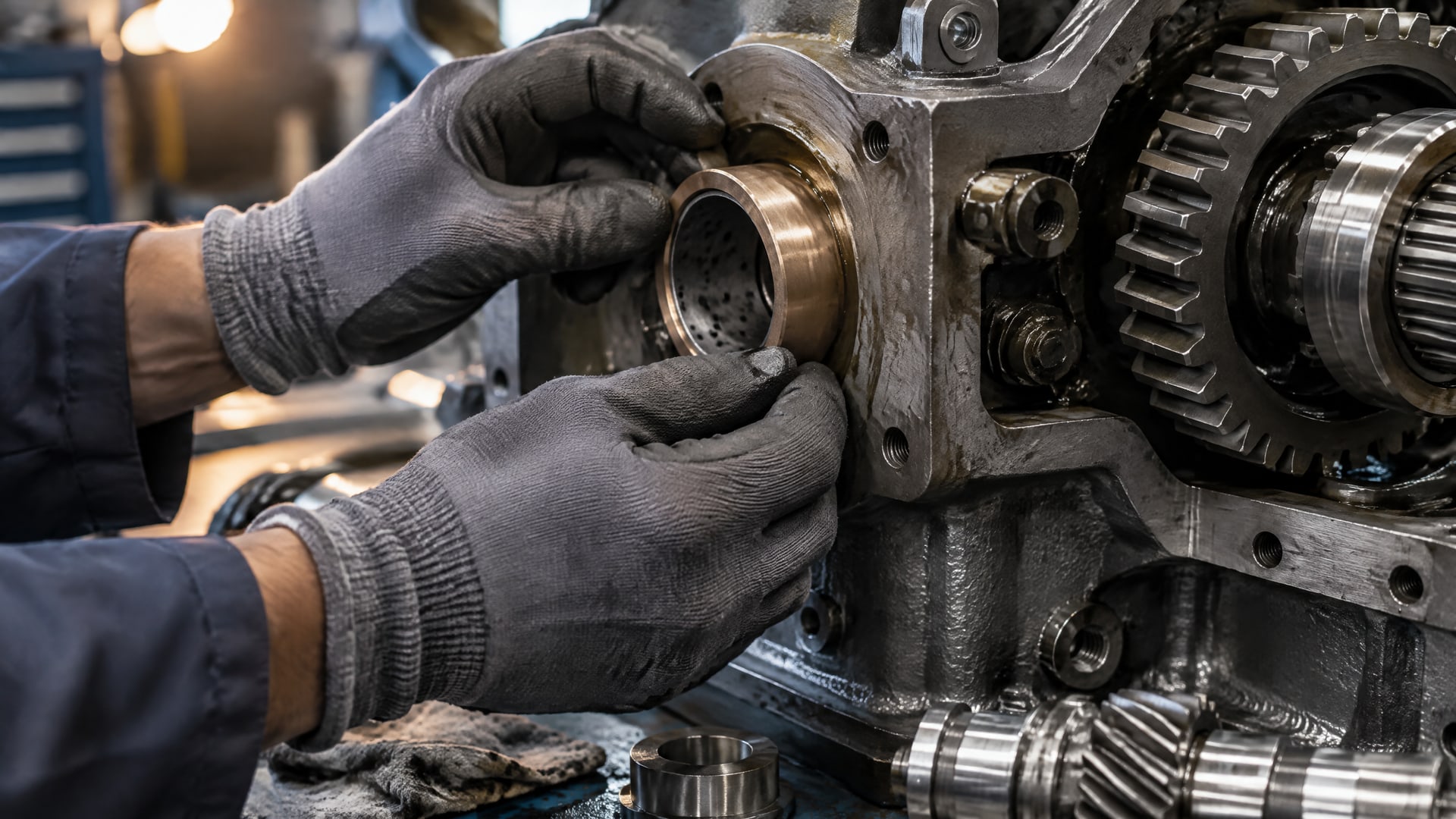

Графит в узлах трения втулок помогает снизить прямой контакт металлических поверхностей и поддерживать смазывание при дефиците жидкой смазки, высоких нагрузках, низкой скорости, пуско-остановочных режимах и высокой температуре. Его применяют как твердую смазку в бронзовых втулках, а в спеченных подшипниках графит может входить в состав материала. Но он не универсально заменяет масло: выбор зависит от конструкции втулки и условий работы.

Статья полезна инженерам, техническим специалистам и закупщикам, которым нужно сравнить бронзографитовые втулки, маслопропитанные спеченные подшипники и другие решения для скольжения. Ниже разобраны механизм переноса графитовой пленки, ограничения твердой смазки, роль пористости и пропитки маслом, а также подход к испытаниям и выбору.

Как графит работает в узлах трения втулок

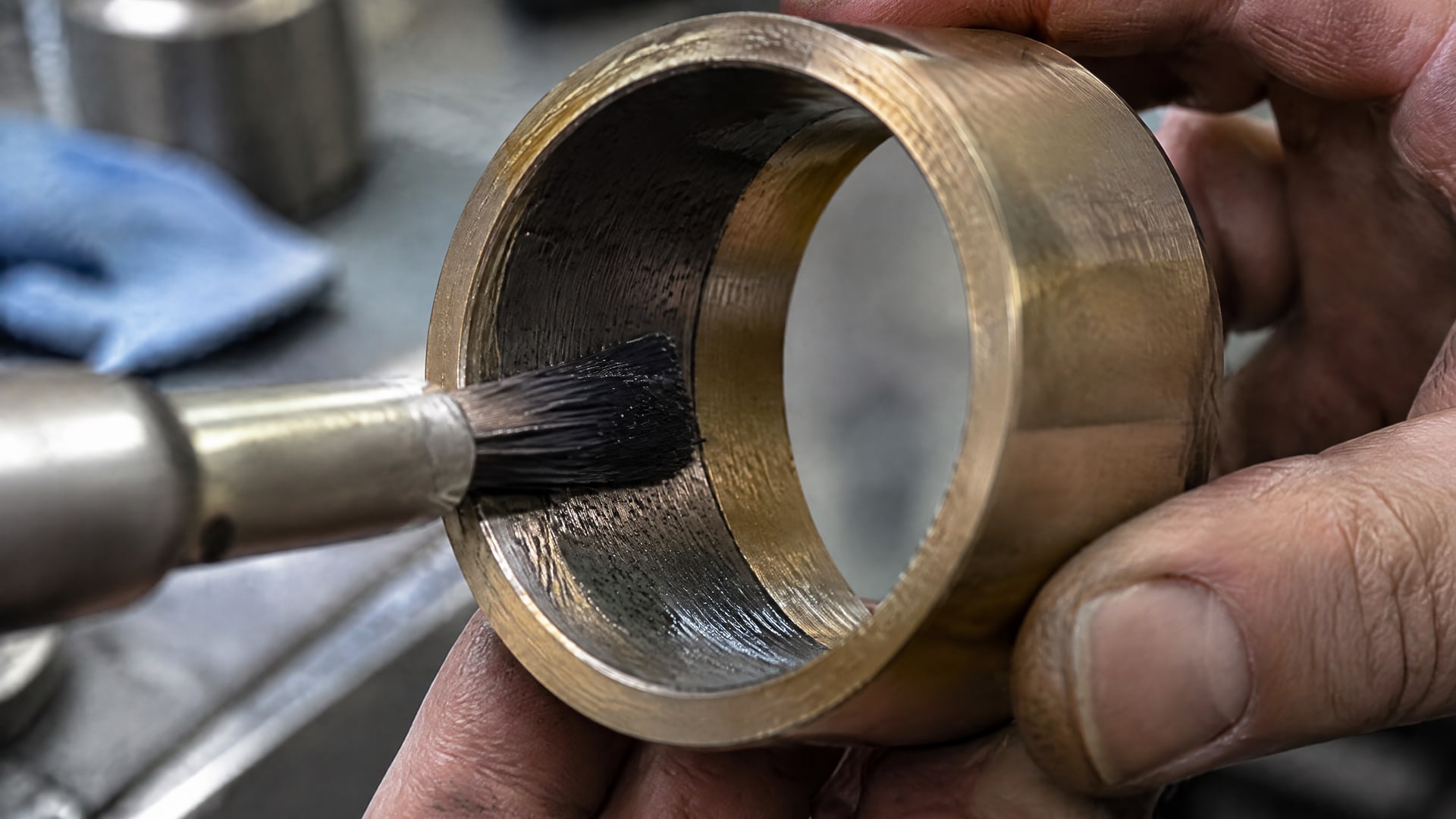

При скольжении материал переносится на сопряженную поверхность и образует смазывающую пленку. Она разделяет поверхности и уменьшает прямой металлический контакт. Поэтому бронзографитовая смазка в таком контексте означает не обычный состав, который подают в зазор, а механизм смазывания за счет графита, встроенного в материал втулки.

Твердые смазки втулки особенно уместны, когда подача масла ограничена или нестабильна. Источники указывают на низкие скорости, высокие нагрузки, режим старт-стоп и высокую температуру как условия, в которых твердая смазка может быть полезна. Это не означает, что графит автоматически подходит для любого узла с такими характеристиками: важны материал вала, конструкция втулки и конкретный режим трения.

Для графитовых бронзовых втулок приводят ориентировочный коэффициент трения 0,04–0,20. Значение зависит от условий работы, поэтому его нельзя считать гарантированным параметром любой втулки. В обзоре также указан ориентир, при котором твердая смазка занимает 30–35% поверхности. Это справочная величина из обзора, а не универсальное требование к конструкции.

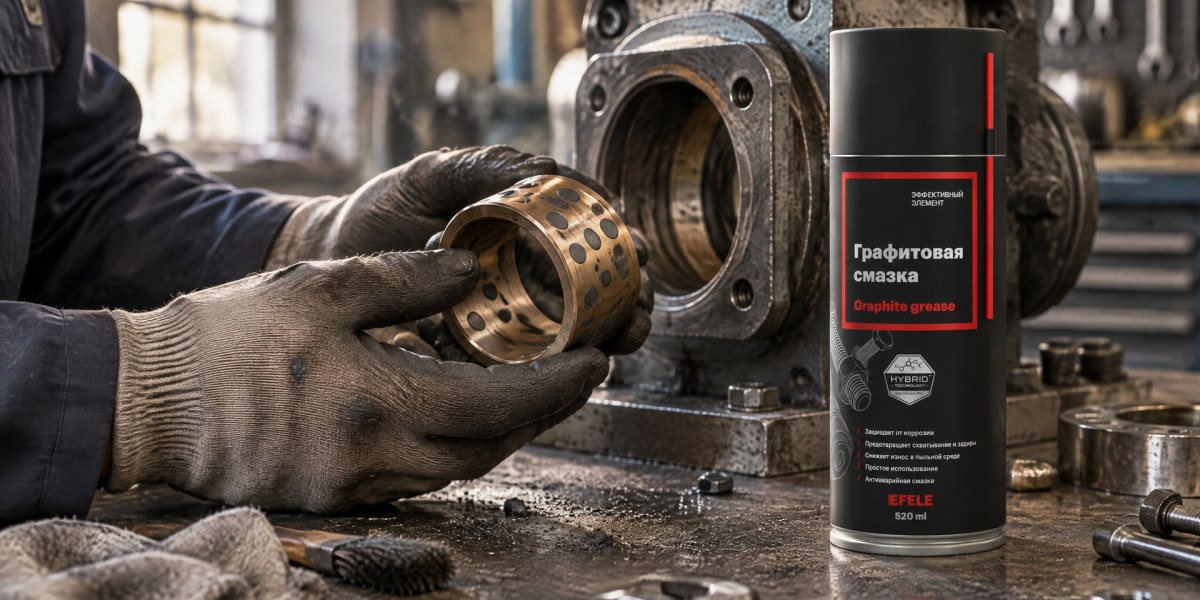

При обслуживании узла с ограниченной подачей смазки инженер должен сначала определить, требуется ли замена втулки или достаточно подходящего состава для смазывания. Если задача относится ко второму случаю и рассматривается графитовая смазка, в рабочий подбор можно включить EFELE Графитовая смазка. Само наличие графита в составе не отменяет проверки совместимости с материалами узла и условий эксплуатации.

Преимущества и ограничения твердых смазок во втулках

Графитовая пленка снижает металлический контакт, а встроенные графитовые элементы не требуют постоянной подачи смазочного материала извне. Это делает такие втулки подходящими для отдельных узлов с низкой скоростью, высокой нагрузкой или прерывистой работой.

Температурные ориентиры для графита существенно зависят от условий. В одном обзоре коэффициент трения указан на уровне около 0,1 при температуре ниже 100 °C, а в диапазоне 100–425 °C - около 0,4. Там же отмечено сохранение смазывающих свойств до 600 °C в окислительной среде и возможность работы графита как смазки при температурах до 1100–1200 °C. Эти значения нельзя переносить на любую втулку: конструкция изделия, контактные материалы и среда влияют на результат.

Для конкретных изделий с твердой смазкой приводится диапазон около -100 °C до 300 °C и несущая способность до 250 N/mm². Это характеристики отдельных спецификаций, а не универсальные пределы бронзографитовых втулок. При подборе нужно сверяться со спецификацией конкретного изделия и учитывать сочетание нагрузки, скорости и температуры.

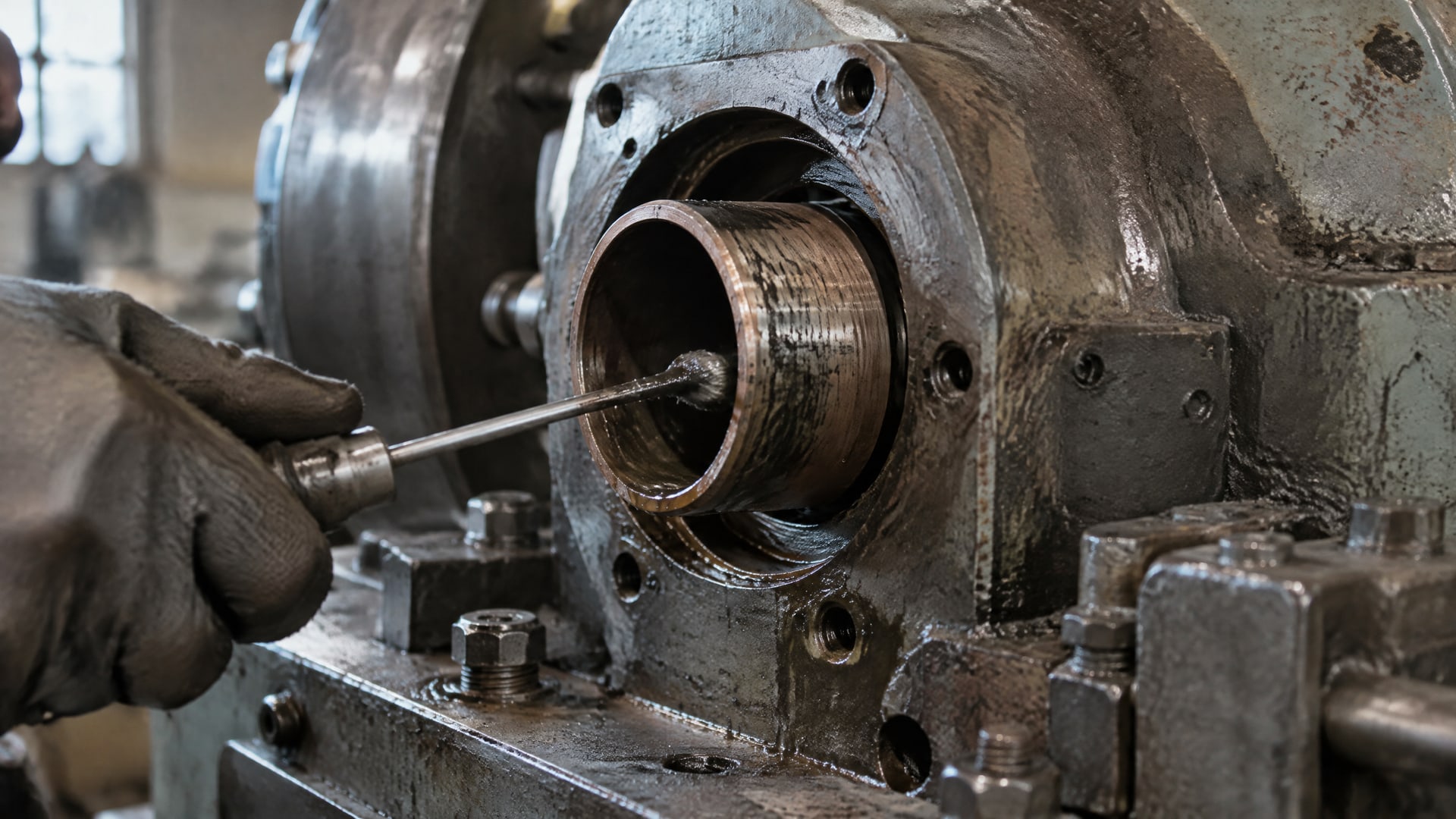

Ограничения графита связаны с зависимостью от среды и режима трения. Рост температуры может сопровождаться изменением коэффициента трения, а несущая способность определяется не только видом твердой смазки, но и геометрией втулки, долей вставок, материалом вала и условиями контакта. Поэтому формулировка «не требует обслуживания» не отменяет периодической проверки узла и корректного подбора.

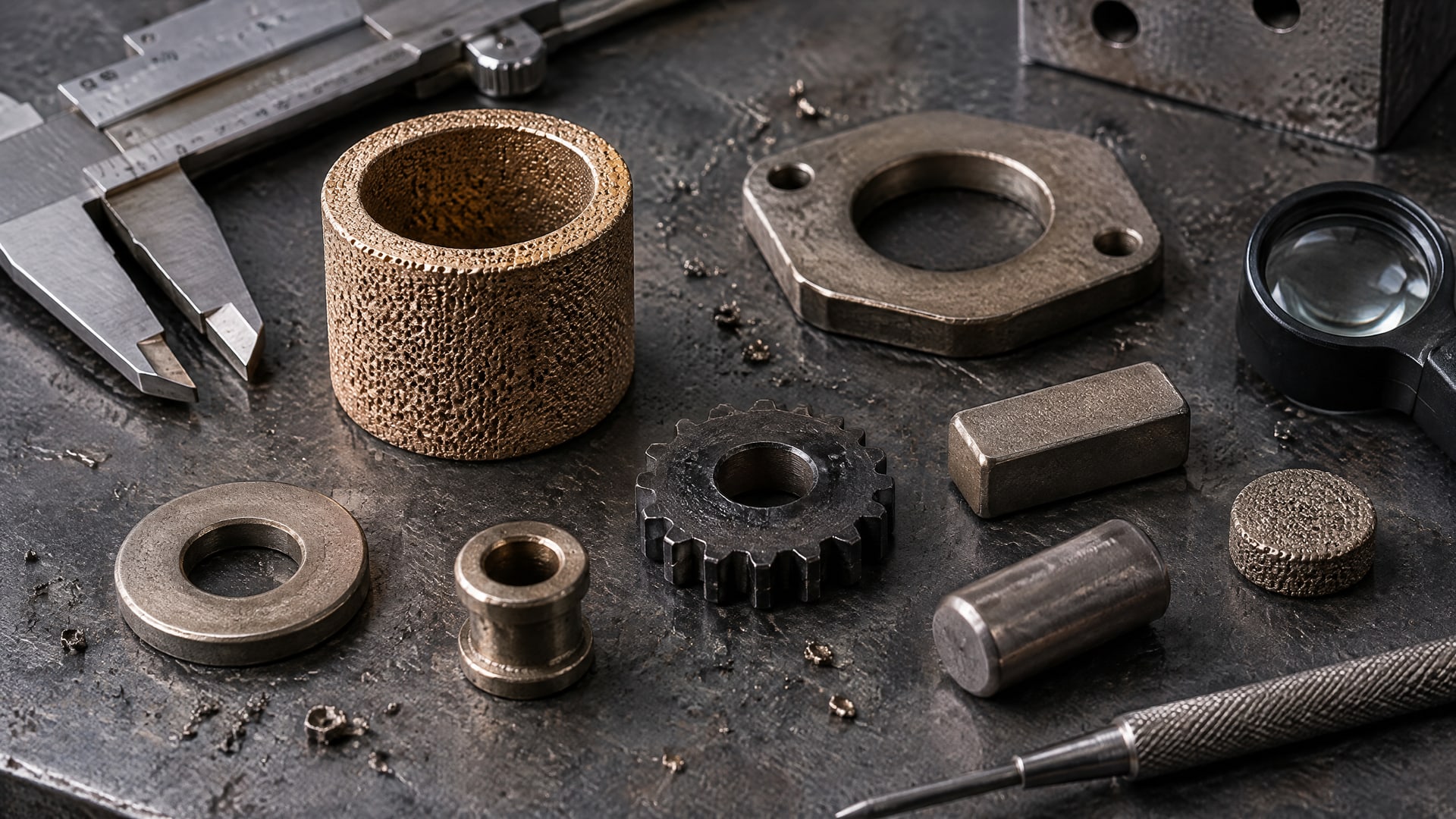

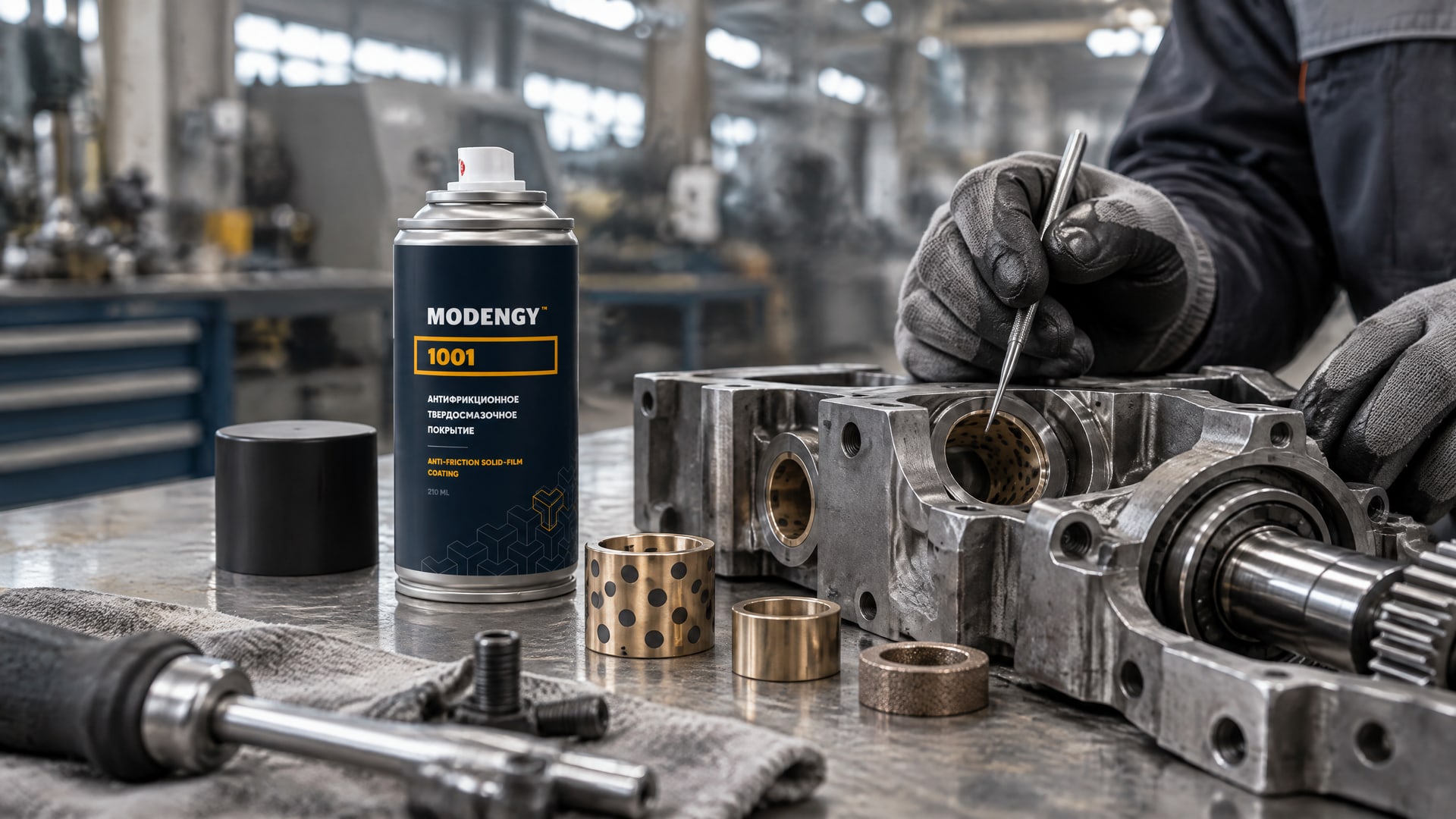

Спеченные подшипники с графитом и маслопропитанные втулки

В маслопропитанном спеченном подшипнике смазка удерживается пористой структурой и поступает к поверхности трения. В бронзографитовой втулке смазывание обеспечивают твердые графитовые элементы, которые формируют пленку на сопряженной поверхности. В отдельных конструкциях материал может включать графит, однако механизм работы зависит от типа подшипника.

Стандарт ASTM B438/B438M описывает спеченные бронзовые маслопропитанные подшипники и предусматривает составы, в которых графит входит в материал. Для пористых железных подшипников применяют стандарт ASTM B439. При рассмотрении стандартов важно не смешивать требования к материалу и механизм смазывания: пористость и пропитка маслом определяют работу маслопропитанной втулки, а графитовая вставка обеспечивает твердую смазку.

Графит не всегда эффективнее масла. Если узел может поддерживать устойчивую гидродинамическую пленку, маслопропитанный спеченный подшипник может работать эффективнее. И наоборот, при недостаточной подаче жидкой смазки или высокой температуре твердая смазка может дать преимущество. Перед выбором инженеру стоит ответить на практический вопрос: узел работает в сухом трении, получает ограниченную внешнюю подачу или смазывается маслом, удерживаемым в порах?

Испытания спеченных материалов: что оценивать

Для маслопропитанного подшипника существенны пористость и наличие пропитки: именно пористая структура удерживает и отдает смазку. Для втулки с графитом важны распределение твердой смазки, сопряженная поверхность и перенос пленки при скольжении.

Исследования втулок с графитом и другими твердыми смазками рассматривали трение и износ в условиях, приближенных к реальной работе. На практике испытательную программу следует соотносить с задачей узла: проверять его при характерных нагрузке, скорости, температуре и режиме подачи смазки. Такой подход помогает сравнить механизмы работы, не делая выводов только по названию материала.

Для закупщика и инженера полезно разделять проверку документации и испытания. В документации сверяются со спецификацией, составом и заявленными условиями применения. Затем оценивают поведение втулки в режиме, близком к рабочему: наличие смазывающей пленки, изменение трения и износ сопряжения. Численные пределы нагрузки и температуры следует брать из документации именно на выбранное изделие, а не переносить с другой графитовой втулки.

Если сравниваются спеченные подшипники с пропиткой и бронзографитовые втулки, испытания должны отвечать на вопрос о механизме смазывания в конкретном узле. Маслопропитанный вариант оценивают с учетом удержания и отдачи масла, а графитовый - с учетом формирования пленки и износа контактных поверхностей. Универсального результата без учета конструкции и режима эксплуатации ожидать не следует.

Как выбрать графитовую втулку или другой способ смазывания

Зафиксируйте нагрузку, скорость, температуру, характер пусков и остановок, наличие внешней подачи масла и возможность обслуживания. Затем определите, требуется ли втулка для сухого трения, ограниченной подачи смазки или работы с маслом, удерживаемым в порах.

Следующий шаг - проверка спецификации и конструкции. Для спеченных бронзовых маслопропитанных подшипников ориентиром служит ASTM B438/B438M, для пористых железных - ASTM B439. Стандарт помогает оценить материал в своей области применения, но сам по себе не гарантирует пригодность конкретной втулки для заданного узла. Отдельно сверяют характеристики изделия и совместимость с сопряженной поверхностью.

При сравнении способов смазывания учитывайте, что твердое покрытие, графитовая вставка и маслопропитанная пористая втулка решают задачу разными путями. Покрытие наносят на поверхность детали, графитовая втулка переносит твердую смазку при скольжении, а пористый спеченный подшипник удерживает масло. Выбор между ними зависит от того, какой механизм можно обеспечить в конкретной конструкции.

Практический порядок подбора:

• Определить нагрузку, скорость, температуру и характер пусков и остановок.
• Уточнить, работает ли втулка всухую, с ограниченной подачей смазки или с масляной пропиткой.
• Проверить материал, пористость, состав и спецификацию изделия.
• Сопоставить характеристики втулки с материалом вала и режимом эксплуатации.
• Проверить выбранное решение в условиях, близких к рабочим.

Часто задаваемые вопросы

Графит всегда лучше масла во втулке?

Нет. Графит полезен при дефиците смазки, высоких нагрузках, низкой скорости или повышенной температуре, но не превосходит масло во всех режимах. Если узел способен поддерживать устойчивую гидродинамическую пленку, маслопропитанный спеченный подшипник может работать эффективнее. Решение зависит от конструкции и условий контакта.

Чем бронзографитовая втулка отличается от спеченного подшипника?

Бронзографитовая втулка использует графит как твердую смазку: при скольжении он переносится на сопряженную поверхность. В маслопропитанном спеченном подшипнике масло удерживается пористой структурой и поступает к поверхности трения. Внешне близкие изделия могут иметь разные механизмы смазывания и требования к эксплуатации.

Нужны ли испытания спеченных материалов перед выбором втулки?

Испытания полезны, когда нужно сравнить варианты для конкретного режима работы. Оценивают трение и износ в условиях, приближенных к эксплуатационным, а для маслопропитанной втулки учитывают роль пористости и пропитки. Результат испытания следует соотносить с нагрузкой, скоростью, температурой и конструкцией узла.

Всегда ли графитовая втулка не требует обслуживания?

Нет. Отсутствие регулярной внешней смазки не означает, что узел не нужно контролировать. Ресурс зависит от нагрузки, скорости, температуры, конструкции втулки и материала вала. При выборе проверяют спецификацию изделия, а после установки оценивают состояние пары трения в условиях фактической эксплуатации.

Заключение

Графит в узлах трения втулок снижает прямой металлический контакт за счет переноса твердой смазки на сопряженную поверхность. Такое решение рассматривают при низких скоростях, высоких нагрузках, старт-стопных режимах, ограниченной подаче смазки и повышенной температуре. Но графит не заменяет масло во всех случаях, а характеристики конкретной втулки нельзя выводить из общих температурных или фрикционных ориентиров.

Следующий шаг для инженера или закупщика - зафиксировать режим работы, определить требуемый механизм смазывания и сверить материал втулки со спецификацией. Если выбор остается между графитовой и маслопропитанной конструкцией, сравните их в условиях, близких к эксплуатационным, отдельно оценивая трение, износ и подачу смазки.
