Экспресс-аудит производственного цеха помогает определить, какие смазочные материалы и технологии подходят конкретным узлам. Для этого составляют карту точек смазки, фиксируют режимы работы оборудования, проверяют совместимость материалов и планируют испытания. Такой подход позволяет выбирать решение по нагрузке и условиям эксплуатации, а не только по названию продукта.

Статья полезна инженерам, техническим специалистам и закупщикам, которые готовят внедрение смазочных технологий или пересматривают действующую систему обслуживания. Ниже разобраны этапы аудита, методы оценки смазочных материалов и критерии проверки твердосмазочных покрытий поршней.

Как провести аудит смазочных материалов на производстве

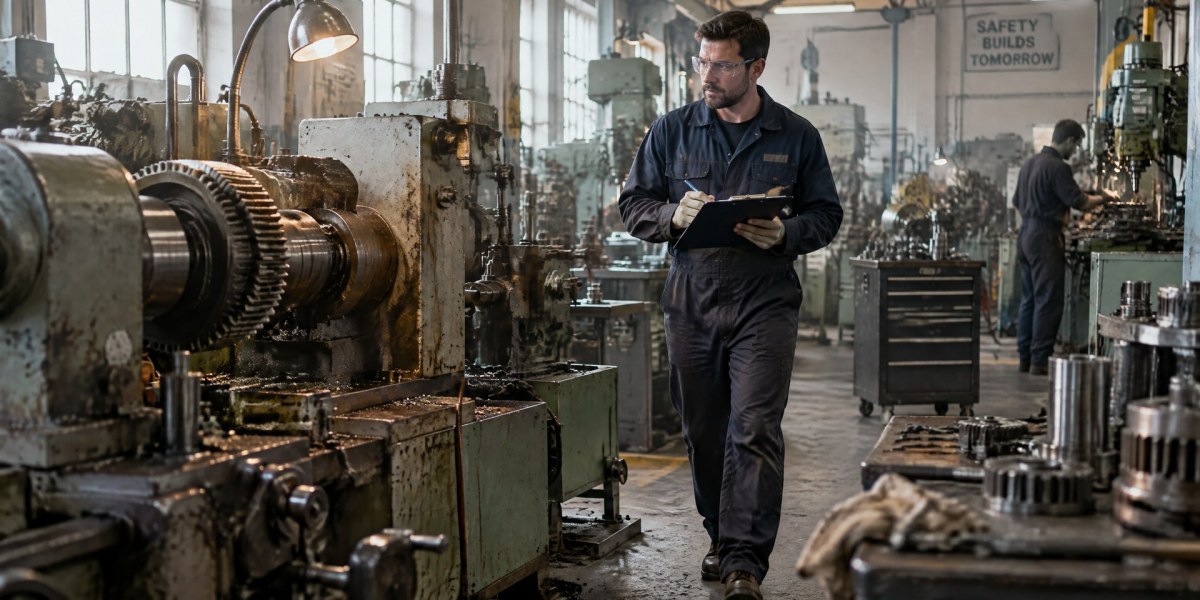

Специалист проходит по цеху, отмечает оборудование и точки смазки, фиксирует, какие материалы применяют и как часто обслуживают узлы. В карту включают подшипники, редукторы, направляющие скольжения, резьбовые соединения и другие элементы, для которых предусмотрена смазка.

Для каждой точки важны условия работы и доступность обслуживания. Следует зафиксировать нагрузку, температуру, влажность, скорость скольжения, частоту остановок и возможность регулярного нанесения материала. Если смазку подают централизованно, отмечают способ подачи и проверяют, какие продукты уже используются в общей системе. Эти сведения помогают выявить несовместимые назначения и участки, где обслуживание затруднено.

Что включить в карту точек смазки

Минимальная карта должна связывать конкретный узел с его режимом работы и применяемым материалом. Удобно фиксировать данные в таблице:

Затем данные сопоставляют с задачами производства. Для подшипника, редуктора и направляющей нельзя автоматически назначать один материал: различаются рабочие режимы и критерии оценки. Например, при подборе пластичной смазки учитывают класс NLGI, вязкость базового масла, температурный диапазон, водостойкость, окислительную стабильность и совместимость с уплотнениями.

Результатом первого этапа становится список узлов, которым достаточно подтверждения действующего решения, и точек, где необходимы дополнительные испытания. Такой аудит смазочных материалов на производстве также помогает закупщику сопоставить фактическую потребность с номенклатурой закупок и избежать подмены специализированного продукта универсальным только ради упрощения ассортимента.

Как оценить режимы и выбрать смазочный материал

Для редуктора, подшипника, направляющей и резьбового соединения нужны разные критерии оценки. Трансмиссионная смазка для техники, подходящая одному режиму, не становится автоматически пригодной для подшипникового узла: назначение продукта и требования оборудования необходимо сверять со спецификацией.

Для пластичных смазок NLGI показывает класс консистенции, а не качество и не универсальную пригодность. Шкала включает значения от 000 до 6: класс 000 соответствует очень мягкой консистенции, а 6 - твердой. В российской практике классификацию пластичных смазок связывают с ГОСТ 32299-2013, согласующим ее с системой NLGI. Само совпадение класса не подтверждает, что смазка подходит по вязкости, нагрузке или температуре.

Какие характеристики сопоставить

Для каждой точки аудита инженер сопоставляет назначение материала с реальным режимом работы. При подборе пластичной смазки следует рассматривать несколько характеристик одновременно:

• класс консистенции по NLGI;
• вязкость базового масла;
• рабочие температуры и нагрузку;
• окислительную стабильность и водостойкость;
• совместимость с материалами уплотнений;
• результаты испытаний, относящихся к предполагаемому режиму.

Классификация по ISO 6743 помогает ориентироваться в группах смазочных материалов, а ISO 3448 применяется для классификации вязкости. Для направляющих скольжения в источниках указан ГОСТ 28549.13-91 (ИСО 6743-13-89). Эти обозначения задают рамки классификации, но не отменяют проверки конкретного узла.

Если для оборудования важна консистенция, ее измеряют пенетрометром по DIN ISO 2137. Результат проникновения конуса связан с классом NLGI. Для резьбовых соединений коэффициент трения оценивают по DIN EN ISO 16047. При аудите эти методы помогают перейти от общего описания материала к параметрам, которые можно сопоставить с требованиями оборудования.

Снабженцу полезно запрашивать документы, подтверждающие соответствие стандарту или техническим условиям. Однако сертификат подтверждает соответствие заявленным требованиям, а не пригодность для любых условий производства. Поэтому для ответственных узлов результат документальной проверки сопоставляют с режимами работы и, если требуется, с испытаниями.

Какие испытания подтверждают эффективность смазочных материалов

При оценке смазочной способности обычно анализируют коэффициент трения при граничном трении, износ деталей, критическую температуру разрушения смазочного слоя, нагрузку появления задиров и нагрузку сваривания. Также может учитываться отношение предельной нагрузки к диаметру пятна износа.

Выбор испытания зависит от узла. Для резьбовых соединений применим метод определения коэффициента трения по DIN EN ISO 16047. Для оценки консистенции пластичных смазок используют пенетрометр по DIN ISO 2137. Проверка окислительной стабильности по DIN 51808 в приведенном режиме длится 100 часов при повышенной температуре, например +99°C или +160°C.

Как связать лабораторную оценку с условиями цеха

Лабораторный результат полезен, когда понятна его связь с задачей оборудования. Если проблема связана с износом, оценивают износ и режим контакта; если возникают задиры, важны нагрузочные испытания; при длительной работе и нагреве рассматривают окислительную и температурную стабильность. Один показатель не дает полной картины эффективности смазочных материалов.

Порядок оценки можно выстроить так:

• сформулировать проблему узла и условия ее возникновения;
• выбрать испытания, которые отражают трение, нагрузку, износ или нагрев;
• сопоставить результаты с требованиями оборудования;
• проверить совместимость материала с уплотнениями и уже применяемыми продуктами;
• подтвердить пригодность на реальном режиме работы, если лабораторных данных недостаточно.

Для технологических смазок и СОЖ предварительная оценка может включать термогравиметрию, дифференциальный термический анализ и ИК-спектроскопию. Эти методы дополняют испытания, но не заменяют постановку задачи: результаты интерпретируют с учетом конкретного процесса.

Таким образом, эффективность смазочных материалов и испытание оценивают не отдельно от производства, а в связке с узлом и риском отказа. Стандартный метод дает сопоставимые данные, но окончательный вывод требует проверки на соответствие реальным нагрузкам, скоростям и температурам цеха.

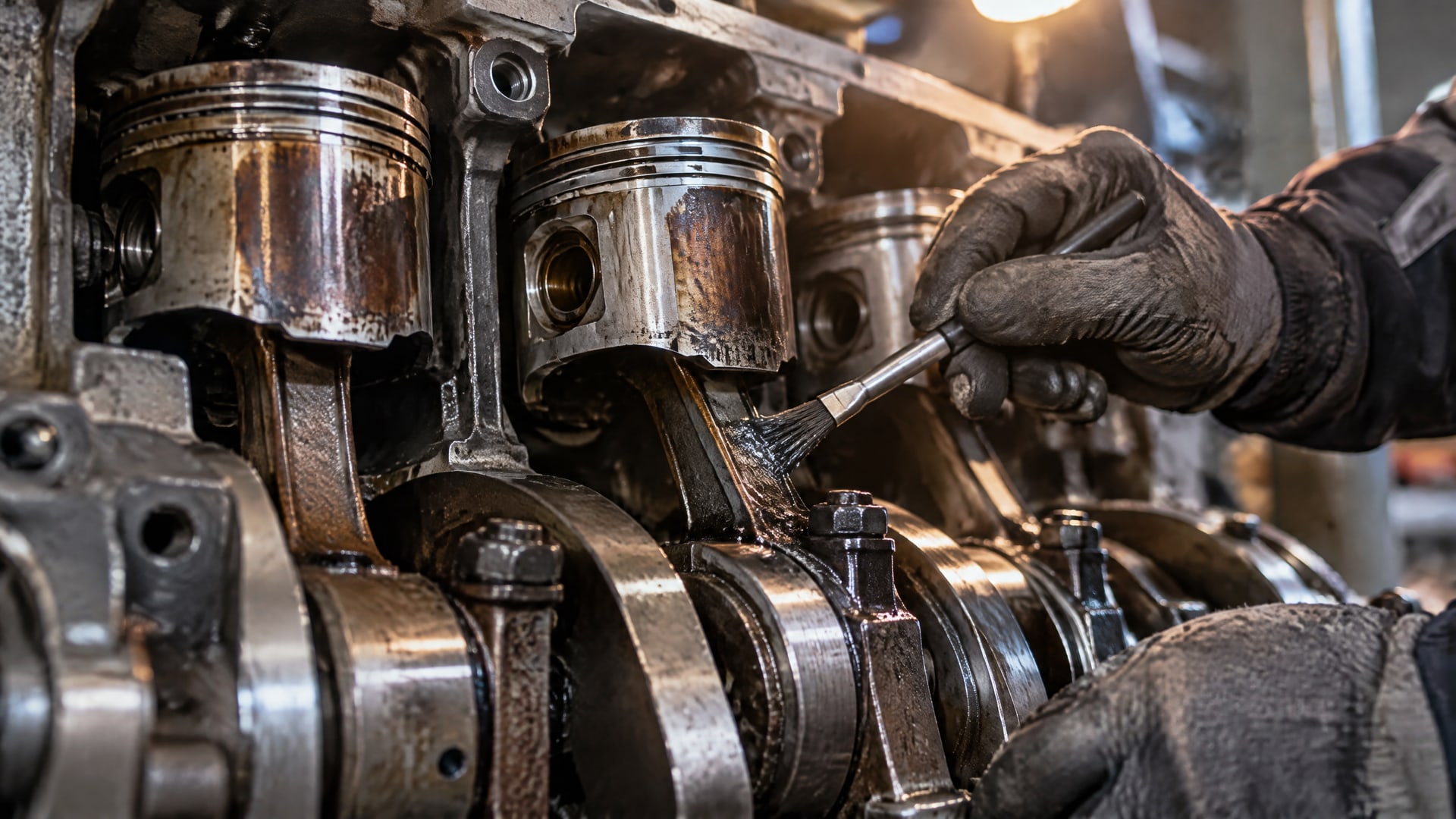

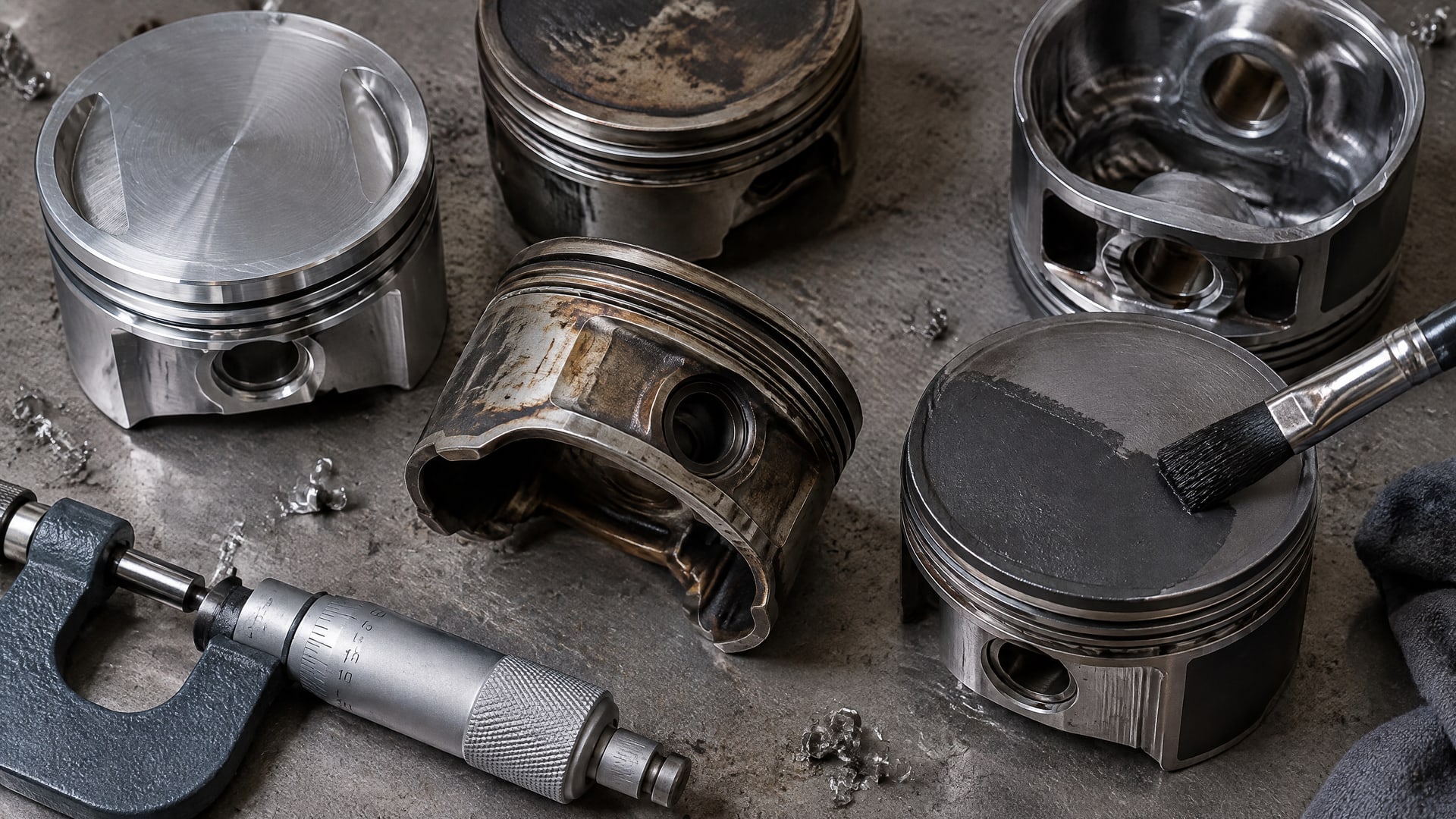

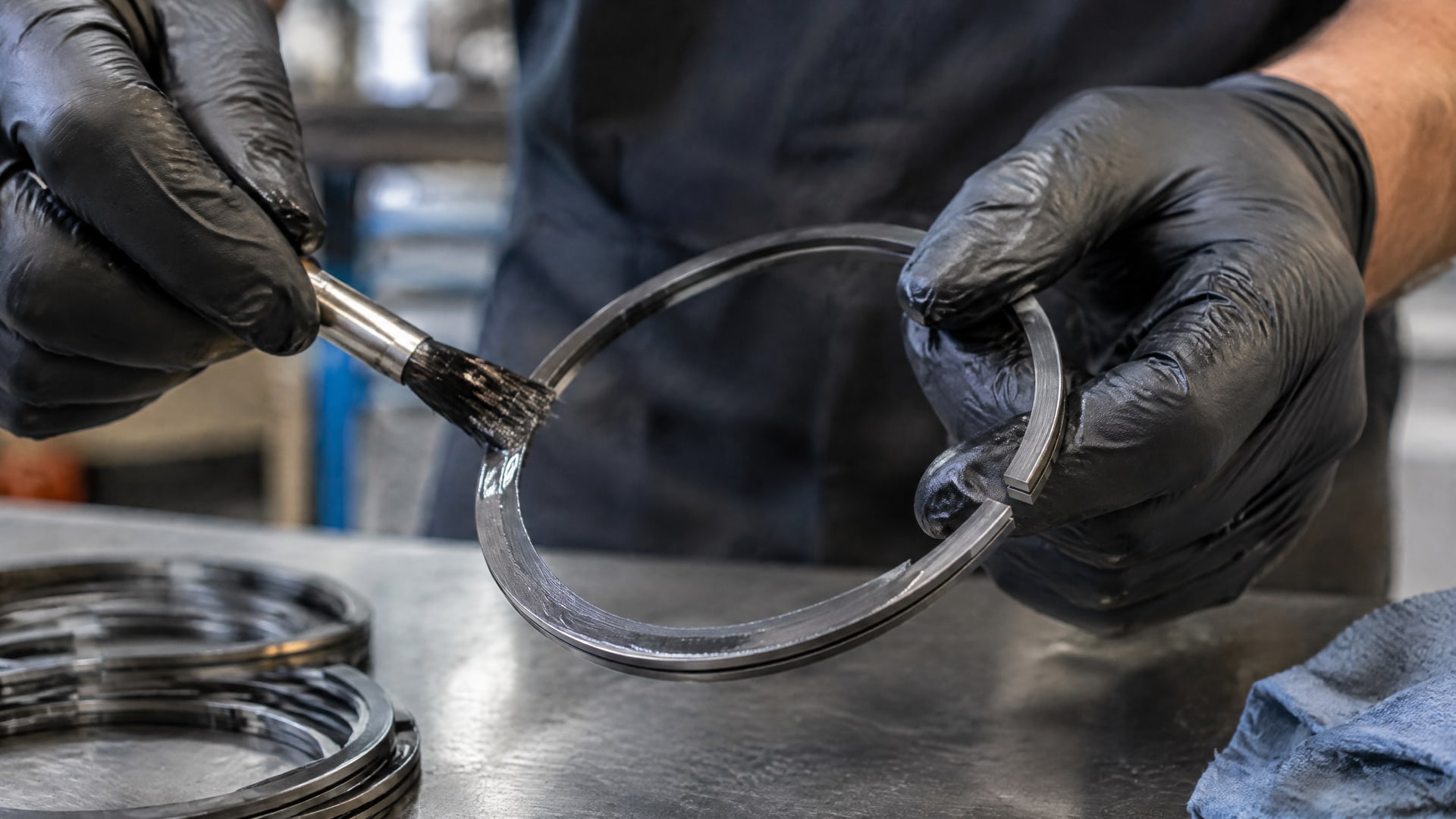

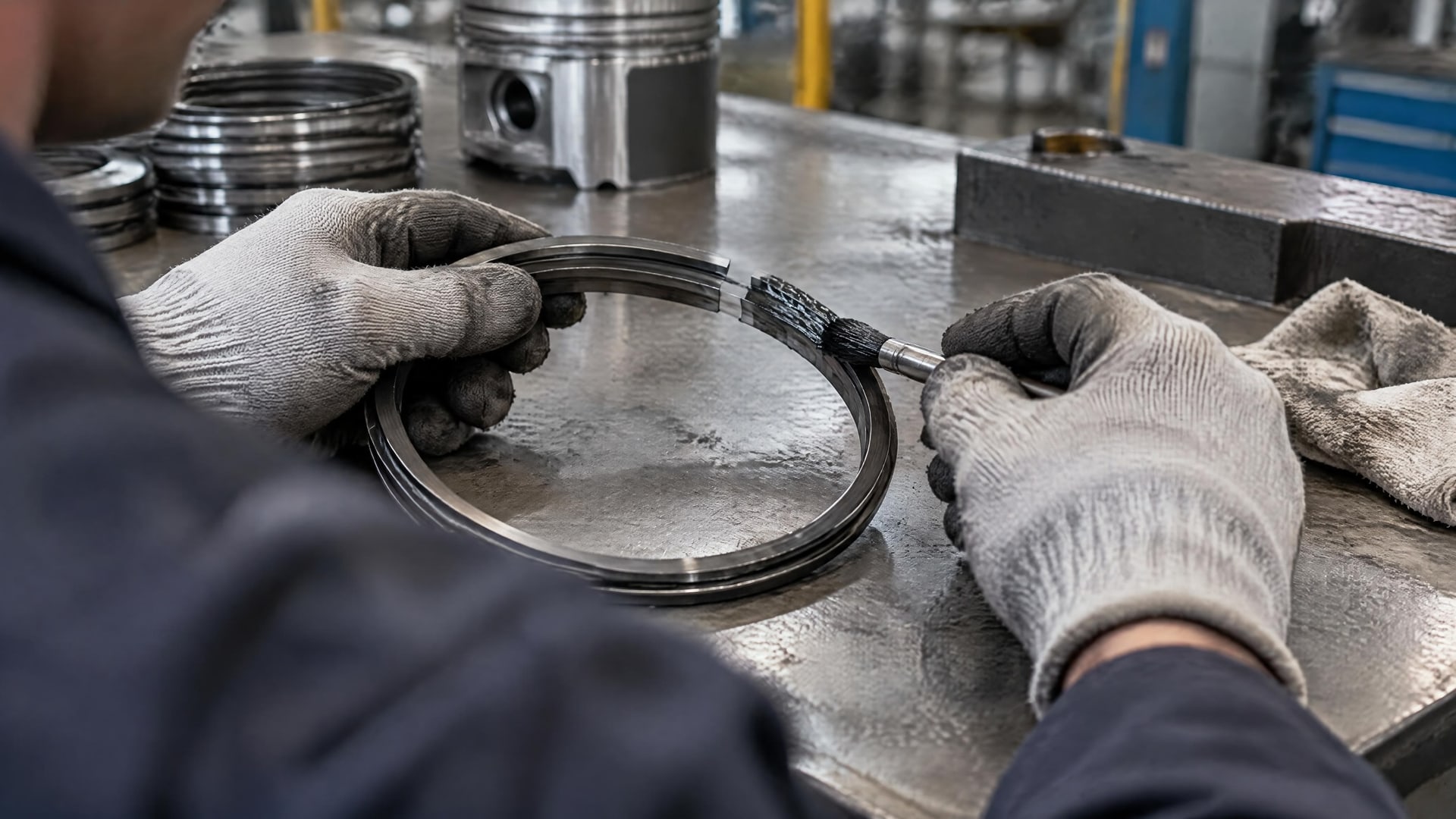

Твердосмазочные покрытия поршней: параметры аудита

В источниках указана типовая толщина слоя 5-25 мкм, а для базовой защиты - 10-12 мкм. Толщина сама по себе не подтверждает качество работы покрытия: значение имеют также адгезия, стойкость к рабочим средам и результаты трибологических испытаний.

Один из вариантов проверки стойкости к средам предусматривает выдержку покрытия в бензине, дизельном топливе и моторном масле в течение 24-48 часов. Такой тест позволяет оценить поведение покрытия в контакте с перечисленными средами, но не заменяет испытание на износ при фактическом режиме работы поршня.

Какие данные нужны для сравнения покрытий

При оценке твердосмазочных покрытий поршней целесообразно сопоставлять следующие параметры:

• толщину нанесенного слоя;
• адгезию покрытия к поверхности;
• стойкость к топливу и моторному маслу;
• ресурс в сухом трении;
• условия и методику трибологического испытания.

В одном из приведенных вариантов покрытия ресурс при сухом трении и контактном давлении 550 МПа составляет 310 тысяч циклов по ASTM D2714. Эту цифру следует рассматривать только вместе с условиями испытания: результаты нельзя напрямую переносить на узел, если его режим отличается.

В рамках аудита инженер сначала уточняет, какую проблему должно решать покрытие: снижение трения, ограничение износа или повышение работоспособности в конкретной среде. Затем сверяет толщину и адгезию с требованиями процесса и запрашивает данные испытаний, соответствующие рабочему контакту. Такой порядок помогает не сводить оценку к одному заявленному показателю.

Для узлов трансмиссии и ходовой части тракторной техники можно отдельно рассмотреть антифрикционные покрытия MODENGY: их внедрение направлено на увеличение ресурса узлов и снижение эксплуатационных расходов. Решение оценивают по тем же принципам, что и другие смазочные технологии: учитывают условия контакта, совместимость с процессом и подтверждение характеристик испытаниями.

Как организовать внедрение смазочных технологий в цехе

Не стоит менять сразу всю номенклатуру: сначала выделяют узлы с выраженным износом, задирами, перегревом или сложным обслуживанием. Для них подбирают испытательные критерии и определяют, какие документы или лабораторные данные нужны до производственной проверки.

План должен связывать инженерные требования с закупкой и обслуживанием. Инженер формулирует условия работы и критерии приемки, закупщик проверяет наличие документов и соответствие спецификации, а персонал обслуживания получает понятные указания по точкам и периодичности нанесения. Если меняется материал, необходимо учитывать его совместимость с уже используемыми смазками и материалами уплотнений.

Последовательность внедрения

Практический порядок действий можно зафиксировать в виде этапов:

• составить карту точек смазки и описать рабочие режимы;
• выделить узлы с повышенным риском износа или отказа;
• сопоставить требования узла с классификацией и характеристиками материала;
• выбрать испытания, относящиеся к проблеме и режиму работы;
• проверить документы на соответствие стандарту или техническим условиям;
• провести контролируемую производственную проверку и зафиксировать результат.

Важно не считать стандарт или сертификат универсальной гарантией. ГОСТ 520-2011 для подшипников учитывает ISO 492:2002 и ISO 199:2005, но соответствие между ними отмечено как неэквивалентное. Этот пример показывает, почему обозначения стандартов нужно сверять, а не считать автоматически взаимозаменяемыми.

При внедрении смазочных технологий в цехе полезно заранее определить, по каким признакам будут оценивать результат. Это могут быть показатели трения, износа, рабочих температур или устойчивости смазочного слоя - в зависимости от узла и исходной проблемы. Фиксация критериев до начала проверки делает сравнение решений предметным и помогает избежать вывода по одному субъективному наблюдению.

Типовые ошибки при экспресс-аудите

Консистенция не сообщает о пригодности для любой нагрузки и не заменяет данные о вязкости базового масла, температурном диапазоне и совместимости. По той же причине нельзя переносить вывод о пригодности смазки для подшипника на редуктор: у разных узлов различаются рабочие режимы и требования.

Еще одна ошибка - оценивать результат только по одному показателю, например по температуре каплепадения или коэффициенту трения. Для полноценного подбора могут потребоваться данные об износе, нагрузке появления задиров, нагрузке сваривания и окислительной стабильности. Набор критериев определяют исходя из проблемы, которую выявил аудит.

Что проверить перед утверждением решения

Перед внедрением инженер и закупщик сверяют рабочие условия с характеристиками и подтверждающими документами. Особое внимание требуется, если меняется материал, метод подачи или режим обслуживания. Нельзя считать, что все стандарты взаимозаменяемы: в российской и международной системах возможны неэквивалентные соответствия.

При оценке покрытий поршней ошибочно ограничиваться только толщиной слоя. В источниках приведены типовые значения 5-25 мкм и 10-12 мкм для базовой защиты, однако дополнительно оценивают адгезию, стойкость к средам и ресурс в трибологических испытаниях. Если для теста указаны 550 МПа и 310 тысяч циклов по ASTM D2714, эти данные относятся к конкретному варианту испытания, а не автоматически к любому покрытию.

Наконец, сертификат не заменяет проверку применимости. Он подтверждает соответствие стандарту или заявленным требованиям, но не доказывает, что продукт подойдет конкретному узлу в реальном цехе. Поэтому аудит завершают не выбором по каталогу, а сопоставлением спецификации, результатов испытаний и условий эксплуатации.

Часто задаваемые вопросы

С чего начать аудит смазочных материалов на производстве?

Начните с обхода оборудования и составления карты точек смазки. Для каждого узла зафиксируйте применяемый материал, нагрузку, температуру, влажность, скорость и доступность обслуживания. Затем выделите точки с износом, задирами, перегревом или затрудненным обслуживанием и определите, какие испытания помогут проверить возможную замену.

Достаточно ли класса NLGI для выбора пластичной смазки?

Нет. NLGI классифицирует консистенцию, а шкала охватывает значения от 000 до 6. Для выбора также оценивают вязкость базового масла, температурный диапазон, водостойкость, окислительную стабильность, нагрузку и совместимость с уплотнениями. Подходящую консистенцию определяют с учетом требований конкретного узла.

Как проверяют стойкость покрытия поршня к топливу и маслу?

В одном из описанных методов покрытие выдерживают в бензине, дизельном топливе и моторном масле 24-48 часов. Дополнительно учитывают толщину и адгезию слоя, а также ресурс в сухом трении. Результаты испытания сопоставляют с условиями работы поршня, поскольку один тест не описывает все эксплуатационные режимы.

Заменяет ли сертификат испытания на конкретном узле?

Нет. Сертификат подтверждает соответствие определенным требованиям, но не гарантирует совместимость материала с фактическими нагрузками, температурой и способом обслуживания в цехе. Для ответственного узла результаты документальной проверки сопоставляют с его рабочим режимом и при необходимости проводят испытания, отражающие условия эксплуатации.

Заключение

Экспресс-аудит производственного цеха строят вокруг карты точек смазки, рабочих режимов, требований стандартов и целевых испытаний. Для выбора материала оценивают узел целиком: консистенцию или вязкость, нагрузку, температуру, совместимость и показатели трения и износа. Для покрытий поршней дополнительно проверяют толщину, адгезию, стойкость к рабочим средам и ресурс в сухом трении.

Следующий шаг - составить перечень точек смазки с описанием условий работы, выделить узлы с повышенным риском и для каждого определить критерии проверки. По этой карте инженер сможет подготовить требования к материалам и испытаниям, а закупщик - сверить спецификацию и подтверждающие документы.
