Для запорной арматуры пищевых трубопроводов выбирают смазку с допуском NSF H1, если при эксплуатации возможен случайный контакт с продуктом. Наносить ее нужно в минимально достаточном количестве, а при подборе учитывать не только допуск, но и совместимость с уплотнениями, консистенцию, рабочую температуру и стойкость к мойке.

Статья поможет инженерам и закупщикам разобраться, где в кранах и клапанах нужна смазка арматуры пищевой линии, как подготовить узел к переходу на H1 и что проверить в документации. Отдельно рассмотрим уплотнения и резьбовые соединения, а также типичные ошибки при хранении и нанесении состава.

Что означает H1 для запорной арматуры

Такой контакт не планируют, а сам допуск не означает, что смазку можно без ограничений наносить на поверхности, соприкасающиеся с продуктом. В материалах по H1 фигурирует ориентир до 10 ppm в пищевом продукте; это не разрешение намеренно вводить смазку в пищевой поток.

Для выбора проверяют маркировку NSF H1 и сведения о соответствии FDA 21 CFR 178.3570. Одной надписи food grade недостаточно: она сама по себе не подтверждает нужную категорию применения. Допуск относится к смазке, а не к клапану, крану или централизованной системе смазывания.

Важно различать категории. H2 предназначена для зон без контакта с пищей, поэтому ее нельзя считать более строгой разновидностью H1. H3 применяют для смазки и защиты, например, крюков и тележек, а 3H - отдельная категория разделительных агентов для прямого контакта. H3 и 3H не взаимозаменяемы.

H1-составы могут иметь минеральную или синтетическую основу. Для арматуры это означает, что допуск отвечает за санитарный риск, но не описывает все рабочие свойства. Перед выбором сверяются со спецификацией: проверяют NLGI, совместимость с эластомерами и уплотнениями, рабочую температуру, водостойкость и стойкость к CIP-мойке.

Поэтому фраза «клапаны H1 смазка» не задает готового решения: нужно определить конкретный узел и условия эксплуатации. Для пищевых кранов смазка должна подходить к материалам уплотнений и сохранять требуемые свойства в рабочей среде. Если контакт с пищей не предполагается и исключен конструкцией и процессом, H1 не становится обязательным только из-за пищевого производства.

Как подготовить арматуру к переходу на H1

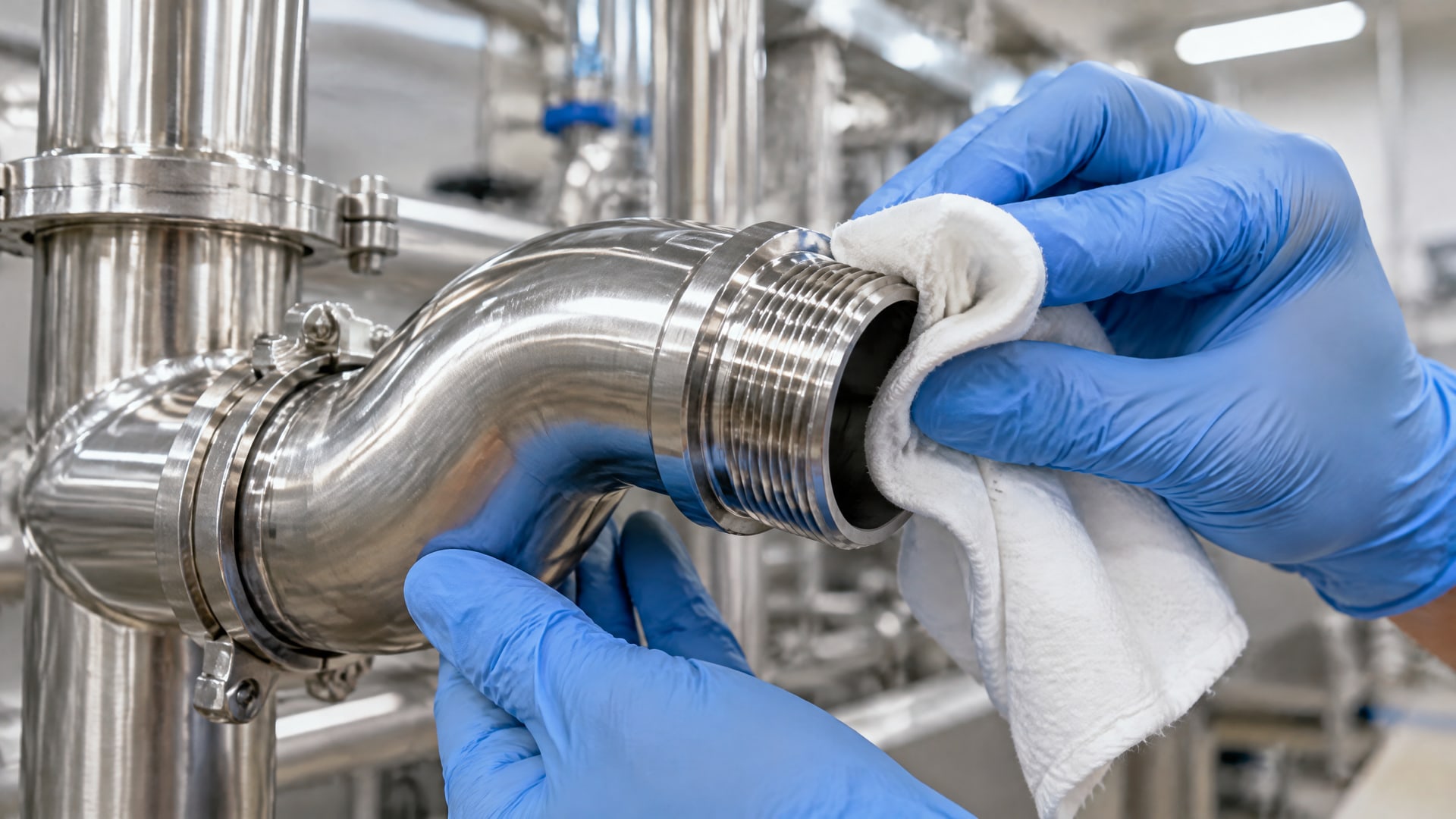

Остатки обычной промышленной смазки могут смешаться с H1-составом и нарушить контроль применения. Поэтому старый материал полностью удаляют, а арматуру промывают или очищают подходящим для оборудования способом.

Если конструкция системы предусматривает фильтры, при переводе на пищевые смазки рассматривают их замену. Затем узел заполняют H1-составом в количестве, необходимом для его работы. Избытки удаляют с поверхностей, откуда вещество может перейти в продукт. Это особенно важно, если смазка используется как антикоррозионная пленка или наносится на прокладки и уплотнения.

После очистки полезно зафиксировать, какие узлы переведены на H1 и какой материал для них предназначен. В рекомендациях по организации такого перехода предлагается маркировать оборудование надписью “Fill only with NSF H1”. Маркировка снижает риск случайного применения неподходящего продукта при обслуживании и ремонте.

Разделение нужно поддерживать и при хранении. H1-составы и обычные промышленные смазки хранят отдельно, в сухом помещении; для хранения H1/HT1 приводится диапазон от +5 °C до +25 °C. Инструменты и емкости для нанесения также следует отделять, чтобы не перенести остатки другого материала в пищевой узел.

Такая подготовка важна для всех участков, где возможен случайный контакт, а не только для крупных клапанов. В том числе она относится к вспомогательным системам: смазка для трубопроводов пищевого производства не должна попадать в поток через обслуживаемую арматуру, а трубопроводы для смазки и их обслуживание требуют отдельного контроля. Записи о переходе помогают снабженцу повторно заказать нужный состав, а инженеру - проверить соблюдение принятой процедуры.

Как подобрать смазку для уплотнений пищевых кранов

При подборе учитывают материал эластомера, рабочую температуру, контакт с водой и моющими растворами. Допуск H1 важен при вероятности случайного контакта, но не подтверждает автоматически совместимость с конкретным уплотнением.

При частой мойке смазка может терять стабильность на узле, а недостаточное смазывание подвижных поверхностей повышает риск износа. Во время пуска после простоя на уплотнениях также могут проявляться проблемы, связанные с трением. Поэтому важно оценивать не только санитарный допуск, но и реальные условия эксплуатации арматуры, включая воздействие воды и моющих средств.

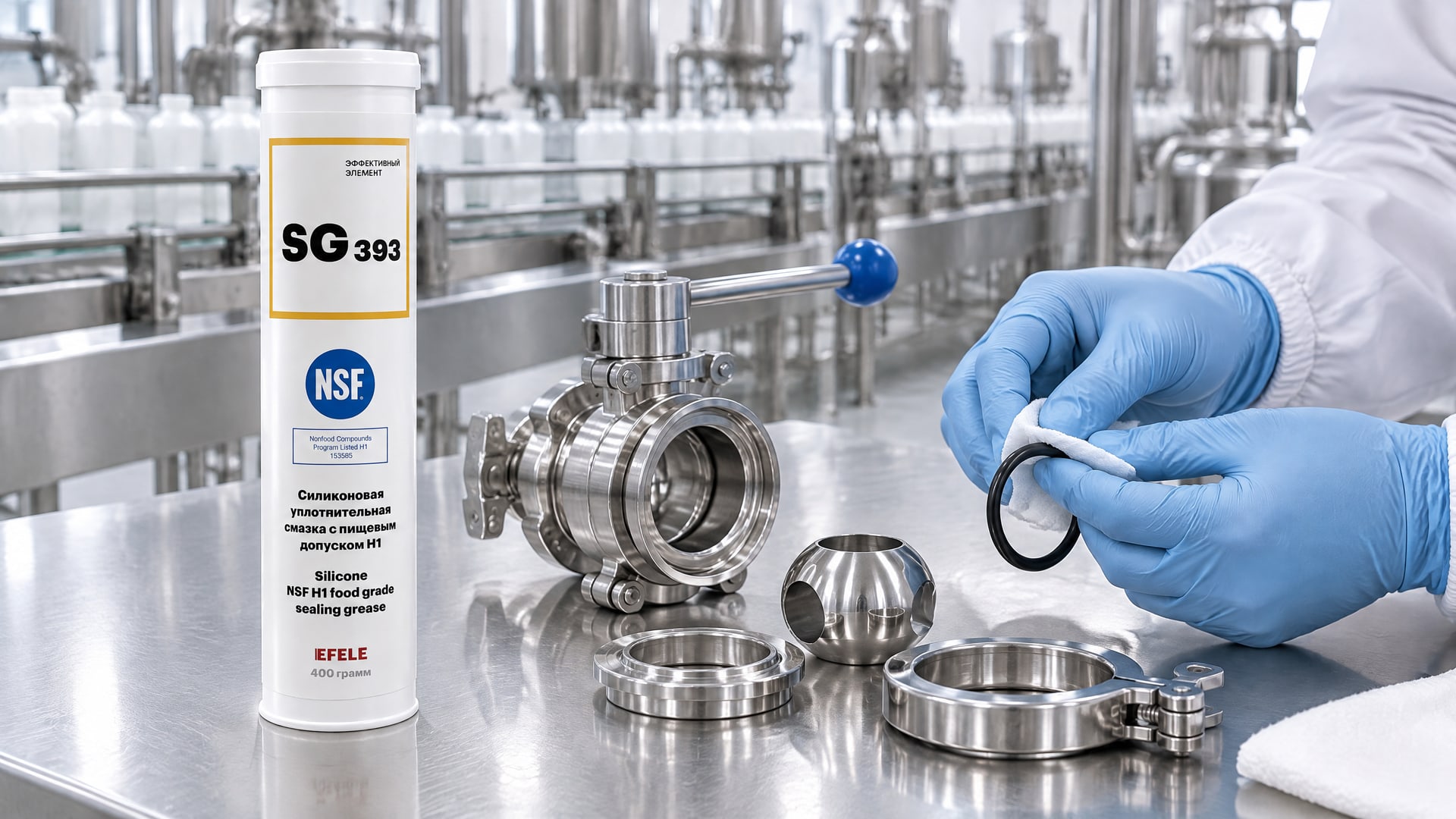

Для уплотнений запорной арматуры, где вероятен случайный контакт с пищей, в этой задаче применяют EFELE SG-393. Ее силиконовая основа и допуск NSF H1 соответствуют подбору для такого узла, а устойчивость к воздействию воды и моющих средств учитывают при работе в условиях регулярной мойки. Перед применением все равно проверяют совместимость с конкретным материалом уплотнения и требования изготовителя арматуры.

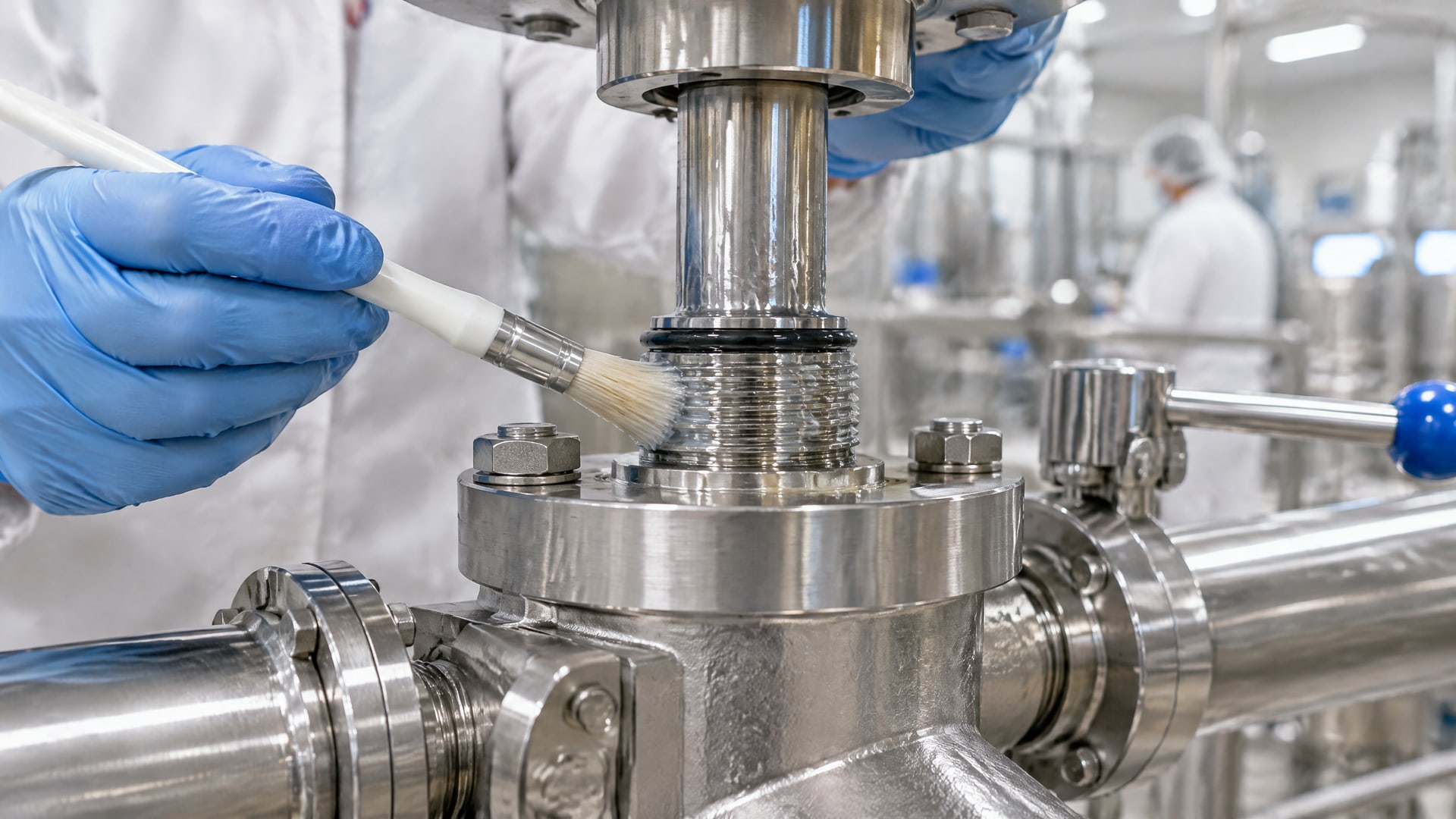

Нанесение должно быть дозированным: требуется минимальное количество, достаточное для работы узла. Избыток не улучшает санитарный контроль и может оказаться на поверхности, откуда состав способен перейти в продукт. Если смазка выполняет функцию антикоррозионной пленки, после нанесения удаляют лишний материал, сохраняя необходимую пленку на защищаемой поверхности.

Не стоит выбирать состав только по консистенции. NLGI #1 встречается среди пищевых смазок, но этот класс не подтверждает допуск H1 и не говорит о совместимости с эластомерами. NLGI описывает консистенцию, а не адгезию: эти свойства нельзя подменять друг другом при подборе смазки для арматуры.

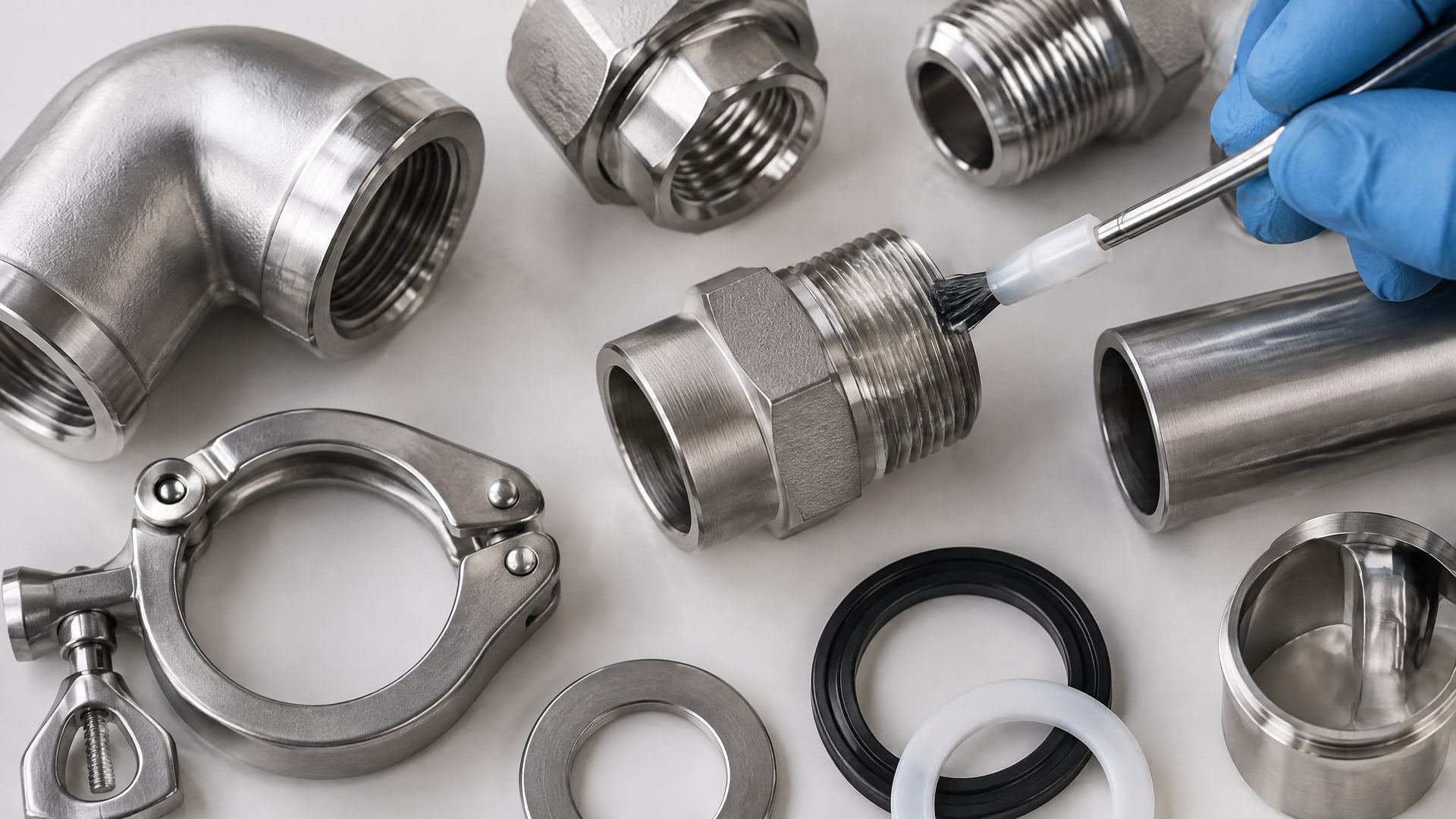

Резьбовые соединения и герметизация арматуры пищевой линии

Для них проверяют, допускает ли документация применение состава на соответствующих поверхностях и совместим ли он с материалами соединения. Если при эксплуатации возможен случайный контакт с пищей, нужен именно допуск H1, а не только общее обозначение пищевого назначения.

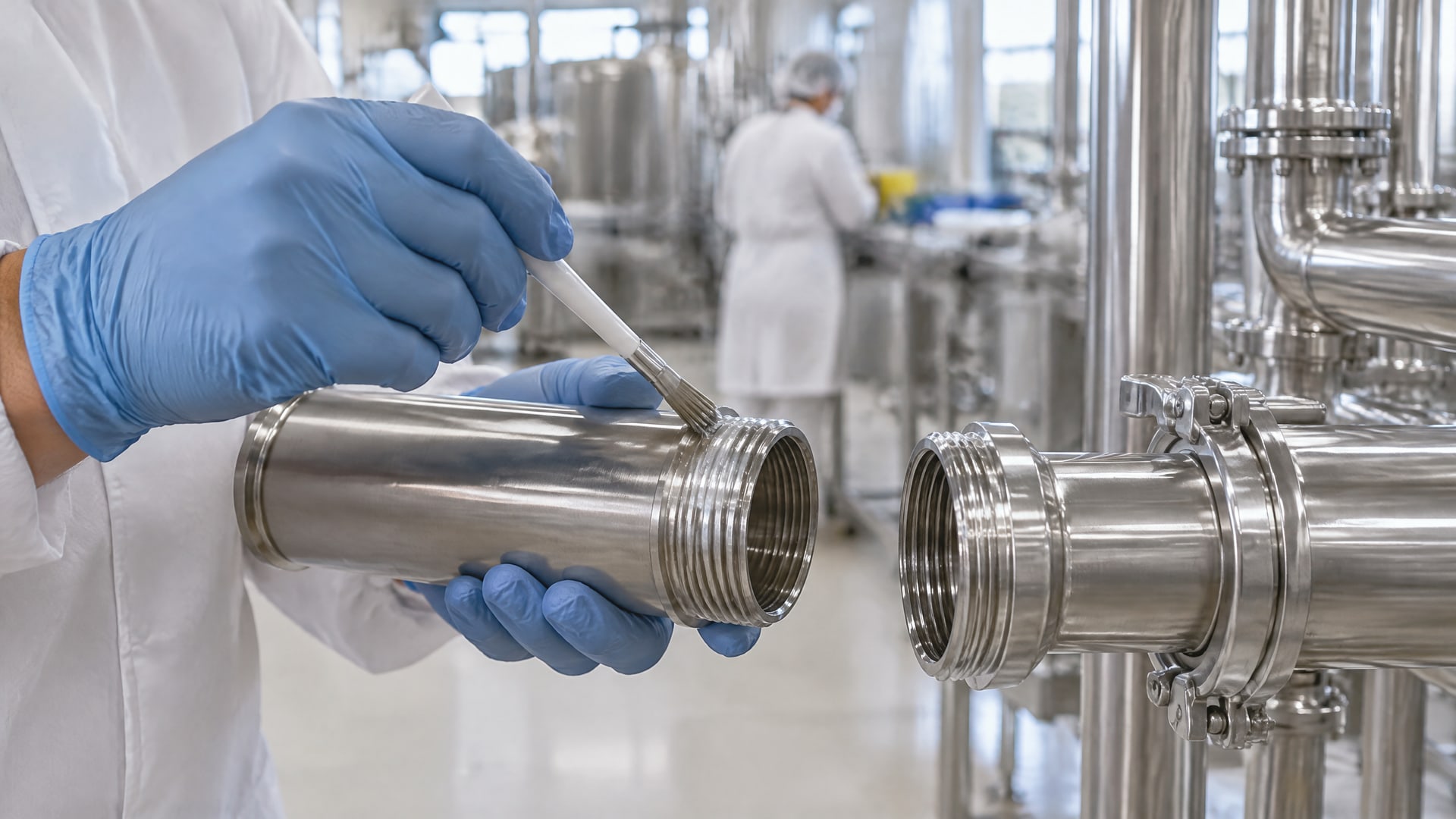

На таких участках герметизация арматуры пищевой линии зависит от состояния резьбы, уплотнения и правильности сборки. Смазка не заменяет конструктивное уплотнение и не исправляет поврежденную резьбу. Ее наносят только там, где это предусмотрено назначением состава и рекомендациями изготовителя узла, не допуская избытка на поверхностях, контактирующих с продуктом.

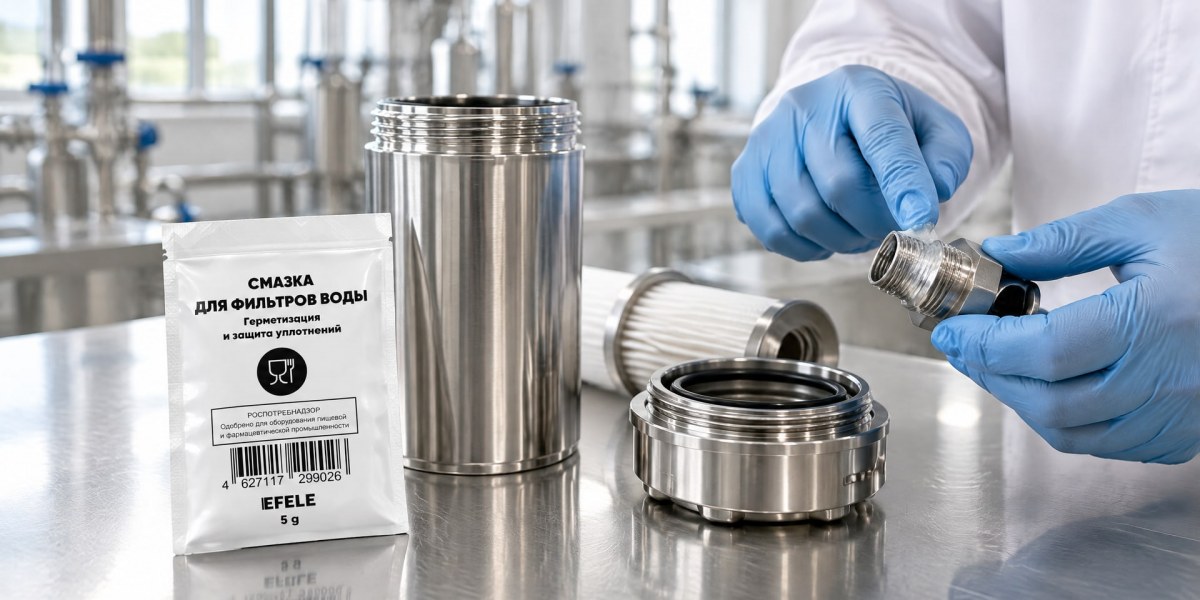

Для резьбовых соединений и уплотнений в системах очистки воды, входящих в пищевой трубопровод, предусмотрена EFELE Смазка для фильтров воды (NSF H1). Она относится к задаче обслуживания таких соединений и уплотнений; перед применением сверяются с документацией по материалам узла и условиям работы. При этом смазка не заменяет проверку герметичности соединения после сборки.

При подборе важно различать смазку и герметик для труб: это не обязательно один и тот же материал и не одинаковые функции. Если соединение требует отдельного уплотнительного решения, применяют продукт, предназначенный именно для этой задачи и совместимый с пищевым процессом. Смазка арматуры пищевой линии должна оставаться в предусмотренной зоне, а не использоваться как универсальный заменитель герметика.

После обслуживания проверяют сборку и работу арматуры, а также отсутствие излишков на поверхностях, откуда они могут попасть в поток. Для закупки удобно фиксировать назначение продукта, требуемый допуск и материалы соединения. Так снабженец сможет подобрать состав по спецификации, а не по одному лишь слову «пищевой» на упаковке.

Как наносить смазку и контролировать ее применение

В материалах по H1 указаны уплотнения, прокладки, резьбовые и подвижные части, а также поверхности, где смазка выполняет антикоррозионную функцию. Но перечень возможных применений не означает, что все эти зоны нужно смазывать на каждом узле: ориентируются на конструкцию и документацию производителя оборудования.

Состав наносят в минимально необходимом количестве. Для прокладок, уплотнений и антикоррозионной пленки излишки удаляют, если они могут перейти в пищевой продукт. Нельзя считать H1 безусловно безопасной при любом количестве: назначение этой категории связано с возможным случайным контактом, а не с постоянным присутствием смазки в продукте.

В карте обслуживания полезно указывать тип арматуры, точки нанесения, выбранный H1-состав и требования к совместимости с уплотнениями. Отдельно отмечают порядок очистки при ремонте и правила раздельного хранения. Такая запись помогает поддерживать единый порядок на участках, где обслуживаются краны, клапаны и вспомогательные линии.

При проверке закупки оценивают всю спецификацию, а не только название категории:

• Наличие маркировки NSF H1 и сведений о соответствии FDA 21 CFR 178.3570.
• Подходящий NLGI-класс для конкретного узла.
• Совместимость с уплотнениями и эластомерами.
• Рабочую температуру и стойкость к воде и CIP-мойке.
• Допустимость применения на прокладках, седлах клапанов и резьбовых соединениях, если это требуется.

Часто задаваемые вопросы

Можно ли использовать H1 при прямом контакте смазки с пищей?

Нет, H1 предназначена для мест, где возможен случайный контакт, а не для постоянного или намеренного контакта с пищей. Если технологический процесс предполагает прямое соприкосновение, нужно подбирать решение с соответствующей категорией применения. H1 не разрешает наносить состав на любые поверхности пищевого оборудования без ограничений.

Чем H1 отличается от H2 и H3?

H1 допускает возможный случайный контакт с пищей. H2 предназначена для зон, где пищевой контакт запрещен. H3 применяют для смазки и защиты, например, крюков и тележек; категория 3H относится к разделительным агентам для прямого контакта и не является другим обозначением H3.

Достаточно ли выбрать смазку по NLGI?

Нет. NLGI показывает класс консистенции пластичной смазки, но не подтверждает санитарный допуск и не определяет совместимость с уплотнениями. Для пищевой арматуры отдельно проверяют NSF H1, рабочую температуру, устойчивость к воде и мойке, а также пригодность для конкретных эластомеров и деталей узла.

Нужно ли полностью удалять старую смазку перед переходом на H1?

Да. При переводе оборудования на пищевые смазки старый материал удаляют, узел очищают, а фильтры заменяют, если это применимо. Смешивание остатков обычной промышленной смазки с H1 затрудняет контроль применения. После очистки наносят H1-состав в минимально необходимом количестве и маркируют оборудование.

Заключение

Смазку для трубопроводов пищевого производства подбирают по двум группам требований: санитарный допуск H1 при риске случайного контакта и эксплуатационная совместимость с арматурой. Для надежного выбора проверяют документацию на состав, NLGI, материалы уплотнений, рабочую температуру и стойкость к мойке. При нанесении соблюдают минимальное количество и удаляют избытки, которые могут перейти в продукт.

Следующий шаг для инженера - определить конкретные точки смазывания и материалы уплотнений, а для закупщика - сверить их с документацией H1-состава. При переходе на новый материал следует очистить узел от старой смазки, организовать раздельное хранение и зафиксировать выбранный продукт в карте обслуживания.
