Максимальной стойкости инструмента при фрезеровании титановых сплавов добиваются не одной лишь заменой жидкости. Важно снизить тепловую нагрузку, направить СОЖ в зону резания под подходящим давлением и обеспечить удаление стружки, чтобы фреза не резала ее повторно. Скорость резания также влияет на износ: в исследовании Ti-6Al-4V наибольшая стойкость была получена при скорости около 70 м/мин.

Статья поможет инженерам и техническим специалистам разобраться, как связаны фрезерование титана, режимы и способ подачи СОЖ. Закупщики найдут критерии, по которым можно сравнить жидкости и варианты охлаждения до испытаний на производстве.

Почему при фрезеровании титана быстро изнашивается инструмент

В результате температура в контакте инструмента и детали быстро растет, а режущая кромка подвергается повышенной тепловой нагрузке. Это ускоряет износ и затрудняет стабильное удержание размеров. Поэтому при обработке титана СОЖ должна не просто присутствовать в станке: важно, чтобы она работала непосредственно там, где формируется стружка.

Если жидкость подается мимо контакта, значительная часть ее охлаждающего потенциала не используется. При этом стружка может оставаться рядом с фрезой и снова попадать под режущие кромки. Повторное резание повышает нагрузку на инструмент и может ухудшить качество поверхности. Для устойчивой обработки нужны одновременно отвод тепла, смазывание контакта и эвакуация стружки.

Не только охлаждение, но и смазывание

СОЖ для титановых сплавов выбирают с учетом смазывающей способности. Недостаточное смазывание может стать причиной износа, даже если жидкость подается в большом количестве. MQL при обработке Ti-6Al-4V в исследовании помогла снизить силы резания и улучшить стойкость благодаря смазыванию и охлаждению. Однако этот результат не означает, что MQL будет эффективнее для любого станка, инструмента и режима.

Обильная подача эмульсии тоже не гарантирует прироста стойкости. В отдельных исследованиях она уступала MQL или не давала преимуществ перед другими способами охлаждения. Это не универсальный вывод о типах СОЖ, а повод проверять сочетание жидкости, способа подачи и режима на конкретной операции. Оценивать только расход жидкости недостаточно: важны ее попадание в зону резания и удаление стружки.

Фрезерование титана: режимы и скорость резания

Для титана чрезмерно высокие скорости могут ускорять износ, поэтому попытка повысить производительность только за счет скорости не всегда оправдана. В исследовании сплава Ti-6Al-4V наибольшую стойкость получили при скорости около 70 м/мин. Это результат конкретного исследования, а не универсальный режим для любых станков и фрез.

Начинать подбор следует с оценки текущего износа и стабильности обработки. Если инструмент быстро теряет режущую способность, стоит проверить, не связана ли проблема с высокой скоростью резания, недостаточной подачей СОЖ или повторным резанием стружки. Изменение одного фактора за раз помогает понять, что именно влияет на стойкость. Одновременная смена режима, жидкости и системы подачи затрудняет сравнение результатов.

Как проверить режим на своем оборудовании

Показатель около 70 м/мин можно использовать как ориентир для планирования испытаний на Ti-6Al-4V, но не переносить автоматически на другие условия. Результат зависит от сплава, инструмента, геометрии операции и подачи охлаждения. Если обработка ведется на другой марке титана или при иной конфигурации фрезерования, параметры следует подтверждать на детали и оборудовании, для которых их подбирают.

При сравнении режимов фиксируют стойкость инструмента, качество поверхности и стабильность размеров. Важно также наблюдать за тем, остается ли стружка в зоне резания. Если она возвращается под фрезу, увеличение подачи жидкости без изменения ее направления может не решить проблему. Настройка должна учитывать всю систему: режим резания, положение сопел и способность потока уносить стружку.

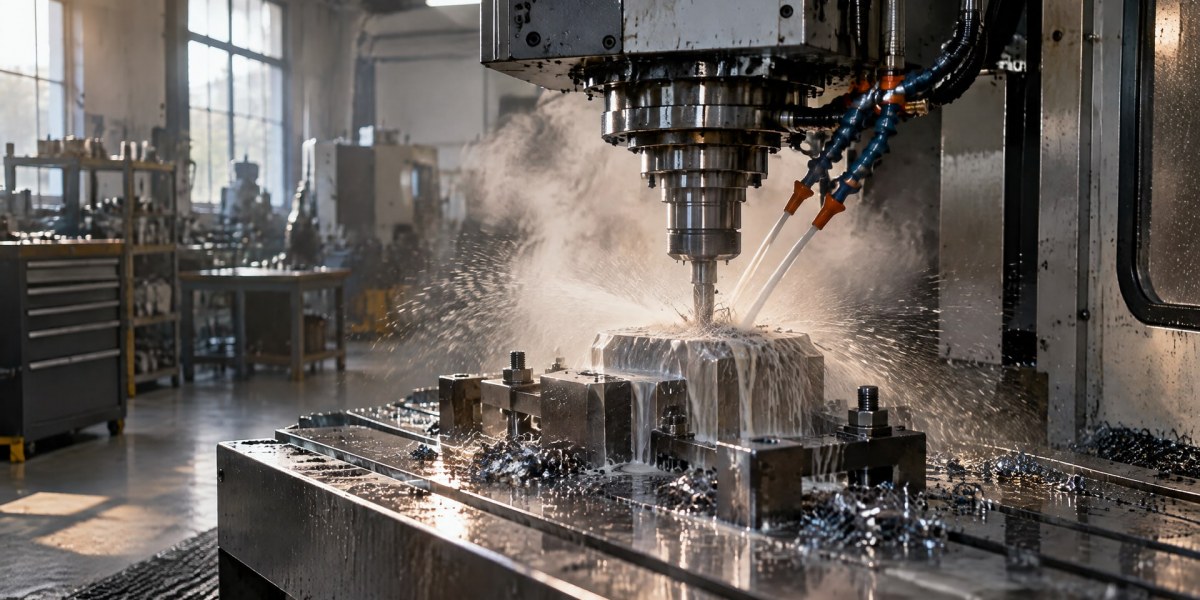

Какая СОЖ нужна для обработки титана

В руководствах по обработке указывается, что режущим кромкам нужны большие объемы СОЖ под высоким давлением. Для фрезерования в одном производственном руководстве ориентир высокого давления составляет около 70 bar. Это не универсальное требование к каждому станку: применимость зависит от оборудования и организации подачи.

Подача через шпиндель или инструмент предпочтительнее внешнего потока низкого давления, если она позволяет доставить жидкость к режущей кромке. Направленная струя помогает охлаждать зону резания и удалять стружку. Поэтому при подборе системы нужно смотреть не только на давление по показаниям оборудования, но и на то, достигает ли поток контакта инструмента с деталью.

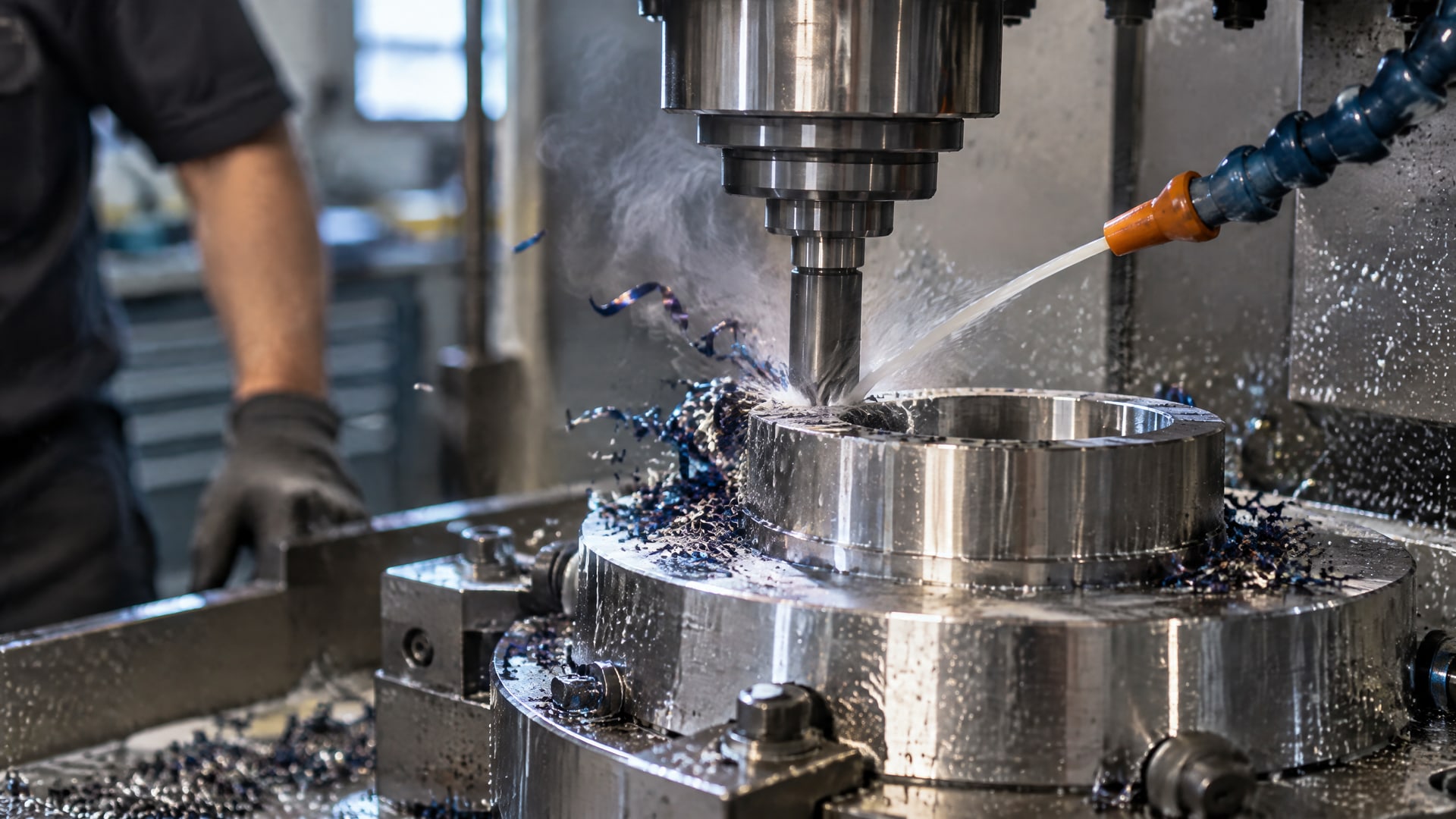

Почему важна эвакуация стружки

Недостаточная подача, неверное направление струи или неэффективное удаление стружки повышают риск ее повторного резания. В таком случае даже большой расход жидкости может не обеспечить ожидаемого результата. Проверяют, попадает ли поток в рабочую зону, очищается ли она от стружки и сохраняется ли подача на протяжении обработки.

Сравнивать способы подачи полезно в производственных условиях, а не только по расходу СОЖ. Высоконапорная подача может дать преимущество, если она направляет жидкость к кромке и выводит стружку. Но само по себе повышение давления не гарантирует улучшения: нужно учитывать компоновку инструмента и станка. На практике давление, расход и направление струи оценивают вместе.

Как выбрать СОЖ для титановых сплавов

Уточняют, каким способом жидкость можно подать к режущей кромке, насколько эффективно станок удаляет стружку и какие ограничения есть у процесса. Затем оценивают смазывающую способность и охлаждение. Такой подход помогает избежать ситуации, когда состав выбирают только по типу жидкости, не проверяя, как он работает в конкретной зоне резания.

Для сложной обработки может потребоваться сравнить разные способы охлаждения. MQL в исследованиях Ti-6Al-4V показывала улучшение стойкости и снижение сил резания, но результат зависит от режима и геометрии инструмента. Обычная обильная подача жидкости также не всегда выигрывает. Поэтому результаты испытаний на другом оборудовании не заменяют проверку на своей операции.

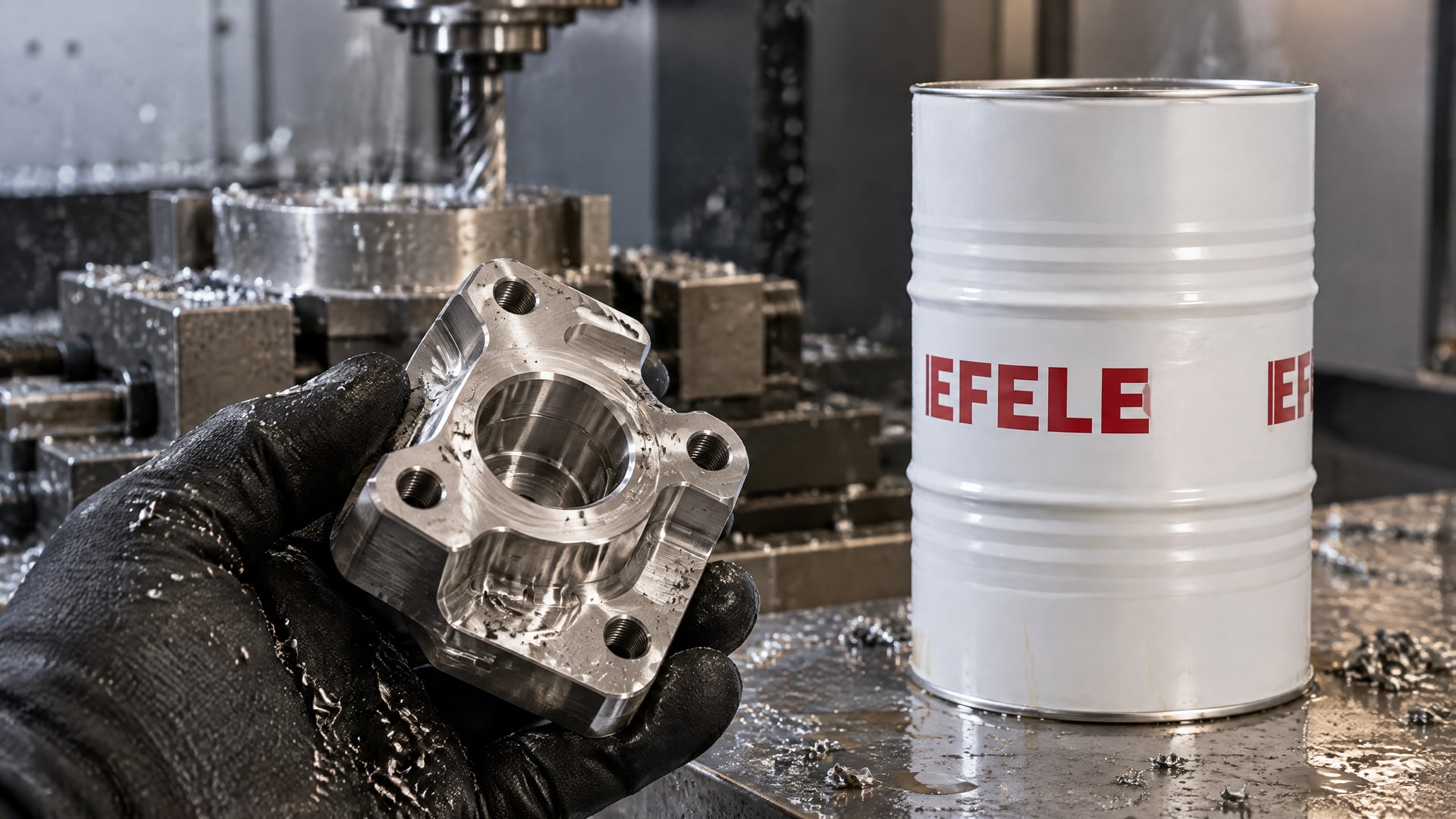

Если при обработке недостаточно смазки, инструмент изнашивается, а переход на иной способ подачи требует отдельной оценки процесса. В сравнительное испытание можно включить EFELE CF-632, обозначенную как масляная СОЖ. Ее пригодность для конкретного титанового сплава, инструмента и оборудования следует подтвердить по документации производителя и пробной обработке.

Что сравнивать при испытаниях

Чтобы определить подходящий вариант, сопоставляют СОЖ и способ подачи при контролируемых условиях. Важно фиксировать не только расход жидкости, но и то, насколько хорошо поток попадает в контактную зону и выносит стружку. Если одновременно менять несколько параметров, установить причину изменения стойкости будет сложнее.

При оценке полезно учитывать:

• скорость резания и стойкость инструмента;
• давление и направление подачи СОЖ;
• наличие стружки в зоне повторного резания;
• состояние поверхности и стабильность размеров;
• силы резания, если на участке доступен такой контроль.

Научные работы указывают, что применение СОЖ и смазки в отдельных условиях снижало износ инструмента примерно на 20-50% по сравнению с менее эффективными режимами охлаждения. Этот диапазон нельзя считать гарантией для конкретного производства: результат зависит от способа подачи, режима и выбранного инструмента. Решение принимают по собственным испытаниям.

MQL и криогенное охлаждение: когда проверять альтернативы

При MQL важно оценить, достаточно ли смазки и достигает ли она зоны резания. В исследованиях фрезерования Ti-6Al-4V этот способ улучшал стойкость инструмента и снижал силы резания. Но в другой работе обильное охлаждение эмульсией также не оказалось универсально более выгодным, чем MQL или отдельные варианты сухой обработки.

Криогенное охлаждение способно существенно повысить стойкость, однако требует подходящей системы подачи и технологического обоснования. В одном исследовании Ti-6Al-4V стойкость при криогенном фрезеровании была как минимум в 1,5 раза выше, чем при сухой обработке. В обзоре отдельных случаев описан рост в 3-6 раз по сравнению с эмульсией, но эффект зависел от режимов.

Эти данные показывают потенциальный диапазон результатов, а не обещают такой прирост на любом производстве. Криогенный вариант нужно оценивать вместе с требованиями к оборудованию, процессу и экономике участка. Если ожидаемое улучшение стойкости не компенсирует сложность внедрения, он может оказаться нецелесообразным.

Как выбрать направление испытаний

Сначала определяют, что именно ограничивает процесс: тепловая нагрузка, недостаточное смазывание или удаление стружки. Затем выбирают вариант, который отвечает этой проблеме. Если стружка остается у режущей кромки, имеет смысл проверить направление и давление подачи. Если основная причина связана со смазыванием, сравнивают подходящие варианты СОЖ и подачи, включая MQL, если это допускает оборудование.

Результаты исследований нельзя переносить на производство без проверки. Изменение стойкости зависит от скорости, подачи, инструмента и способа охлаждения. Поэтому новый метод сравнивают с текущим процессом на одной и той же детали и при сопоставимых условиях. Так инженер видит не только потенциальный прирост, но и его связь с конкретными параметрами обработки.

Часто задаваемые вопросы

Какая скорость резания лучше для титана?

Единого значения для всех титановых сплавов и операций нет. В исследовании Ti-6Al-4V наибольшая стойкость инструмента была получена при скорости около 70 м/мин, а с ее ростом стойкость снижалась. Это ориентир для проверки, а не готовый режим для любого станка, фрезы и детали.

Нужна ли СОЖ при фрезеровании титана?

Для большинства практических задач важно организовать отвод тепла, смазывание и удаление стружки. Обычно рассматривают высоконапорную подачу СОЖ, MQL или специальные варианты охлаждения. Выбор зависит от оборудования и режима. Сухая обработка встречается в отдельных исследованиях, но чаще уступает по стойкости и стабильности процесса.

Почему инструмент быстро изнашивается, хотя СОЖ подается обильно?

Причиной может быть не недостаток объема, а высокая скорость резания, слабая смазывающая способность, низкое давление или неверное направление потока. Стружка также может возвращаться под режущую кромку. Проверьте попадание СОЖ в зону контакта и эвакуацию стружки, затем сравните результат после изменения отдельного параметра.

MQL лучше обильной подачи СОЖ при обработке титана?

Не всегда. Исследования показывают, что MQL может улучшать стойкость и снижать силы резания, но результат зависит от режима и инструмента. Обильная подача эмульсии также не гарантирует преимущества. Чтобы выбрать способ охлаждения, сравните варианты на своей операции при сопоставимых условиях.

Заключение

Чтобы повысить стойкость инструмента при обработке титана с СОЖ, нужно снижать избыточную тепловую нагрузку, направлять жидкость к режущей кромке и не допускать повторного резания стружки. Важны не только свойства СОЖ, но и скорость резания, давление, расход и направление подачи. Для альтернативных методов охлаждения также необходима проверка на конкретном оборудовании.

Следующий шаг для инженера - зафиксировать текущие режимы, оценить попадание СОЖ в зону резания и проверить удаление стружки. Затем провести сопоставимые испытания, изменяя по одному параметру, и сравнить стойкость инструмента, качество поверхности и стабильность размеров.
