Низкий пусковой момент в системе управления не устраняется одним покрытием: сначала нужно определить, не превышают ли потери на трение возможности привода. В червячной передаче значительная часть потерь связана со скольжением в зацеплении. Антифрикционное покрытие в сочетании с подходящей жидкой смазкой может снизить трение и облегчить пуск, но не создает дополнительный крутящий момент и не заменяет проверку кинематики редуктора.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают червячный редуктор или ищут причину затрудненного запуска. Разберем, от чего зависит КПД червячного редуктора, как читать таблицу значений, где уместно антифрикционное покрытие и почему требования к покрытию корпуса нельзя автоматически переносить на рабочие поверхности зацепления.

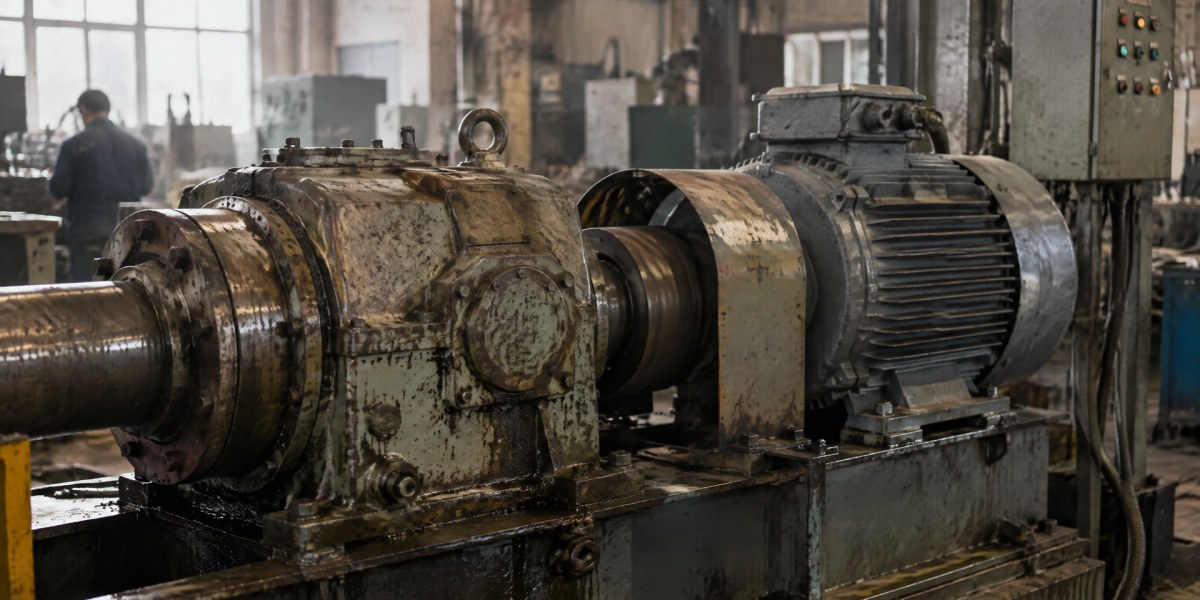

Почему низкий пусковой момент связан с КПД червячного редуктора

Если привод не развивает требуемое усилие на выходе, нужно проверить соответствие двигателя и редуктора нагрузке. Если же привод с трудом начинает движение, несмотря на подходящие номинальные параметры, следует оценить сопротивление в передаче и потери на трение. Эти ситуации нельзя считать одинаковыми: антифрикционное покрытие может уменьшить потери, но не увеличивает момент, который способен создать двигатель.

В червячном редукторе скольжение происходит в зацеплении червяка и колеса. Поэтому КПД зависит не только от смазки, но и от передаточного числа, угла подъема и особенностей конструкции. Для червячных передач приводятся значения от 20 до 98%, однако такой широкий диапазон не означает, что любой редуктор может работать на обоих краях шкалы. Это обобщенные данные для разных исполнений и условий.

Особого внимания требуют высокие передаточные числа. Для редуктора с i = 50 приводится диапазон КПД 30-60%, а при передаточном отношении 1:100 в одном исследовании указано значение около 0,5, то есть 50%. Потери в таком режиме могут заметно увеличивать выделение тепла. Поэтому выбор большого передаточного числа ради требуемого усилия на выходе нужно оценивать вместе с потерями и тепловым режимом.

Для диагностики важно различать расчетный КПД и фактическое поведение конкретного узла. Низкий пусковой момент редуктора может быть связан с потерями в зацеплении, но сам по себе этот признак не подтверждает, что причина именно в трении. Сначала сопоставляют требуемый момент, передаточное число и табличные характеристики редуктора, затем проверяют соответствие смазки и режима эксплуатации.

Антифрикционное покрытие рассматривают как способ уменьшить трение в зацеплении, а не как универсальный способ повысить выходной момент. Если ограничение связано с подбором двигателя или кинематикой, снижение трения не устранит исходную ошибку выбора.

КПД червячного редуктора: таблица и ограничения значений

На результат влияют исполнение передачи и условия смазки. Поэтому при подборе используют данные для конкретной модели, а справочные значения применяют только как ориентир.

В других справочных материалах для i = 50 приводится диапазон 30-60%. Эти значения расходятся с диапазоном 0,60-0,80 из таблицы выше. Расхождение показывает, почему нельзя переносить цифру из общей таблицы на конкретный агрегат без проверки его конструкции, смазки и условий работы. Для передаточного отношения 1:100 отдельно приводится КПД около 0,5, или 50%.

Встречается и оценка, согласно которой применение антифрикционного покрытия вместе с жидкой смазкой может повысить КПД до 75-80%. Это результат, приведенный для конкретного сочетания решений, а не гарантированное значение для любого редуктора. Он не отменяет необходимости учитывать исходный КПД и ограничения изготовителя.

При сравнении характеристик обращайте внимание на формат записи. Значение 0,88 соответствует 88%, а диапазон 0,60-0,80 - 60-80%. Важно также не смешивать КПД передачи и эффективность всей приводной системы: в имеющихся данных указаны характеристики передач, а не универсальный показатель для двигателя, редуктора и внешней нагрузки вместе.

Практический порядок работы с таблицей прост: найдите передаточное число конкретного редуктора, сверьте табличный КПД его исполнения и уточните, при каких условиях он получен. Если задача связана с пуском, дополнительно оценивают доступный момент привода и сопротивление в рабочем узле. Одно справочное значение КПД не позволяет определить причину затрудненного запуска.

Как снижение трения редуктора влияет на пуск

Для червячной передачи это особенно важно при высоких передаточных числах, когда потери на скольжение способны заметно влиять на КПД. Однако выражение «облегчить пуск» не следует трактовать как автоматическое увеличение мощности двигателя или выходного момента.

В одном исследовании для твердосмазочного антифрикционного покрытия с определенным составом указан целевой коэффициент трения 0,008-0,01. Этот диапазон относится именно к описанному решению и не является универсальным нормативом для всех покрытий. Условия контакта, материал основы, состав покрытия и качество нанесения влияют на итоговый эффект.

Покрытие и масло работают совместно. Более подходящее синтетическое масло на основе PAO или PAG может снизить потери на скольжение по сравнению с минеральным, но не служит прямой заменой антифрикционному покрытию. У каждого решения свой механизм действия, поэтому оценивать их нужно как сочетание мер, согласованных с конструкцией редуктора.

Если затрудненный запуск возникает при низкой температуре, при подборе решения важно учитывать реальные условия эксплуатации и рекомендации изготовителя. Одних сведений о типе масла или наличии покрытия недостаточно, чтобы гарантировать определенный пусковой момент. Нужно сопоставить требуемый режим работы с характеристиками передачи и данными по смазке.

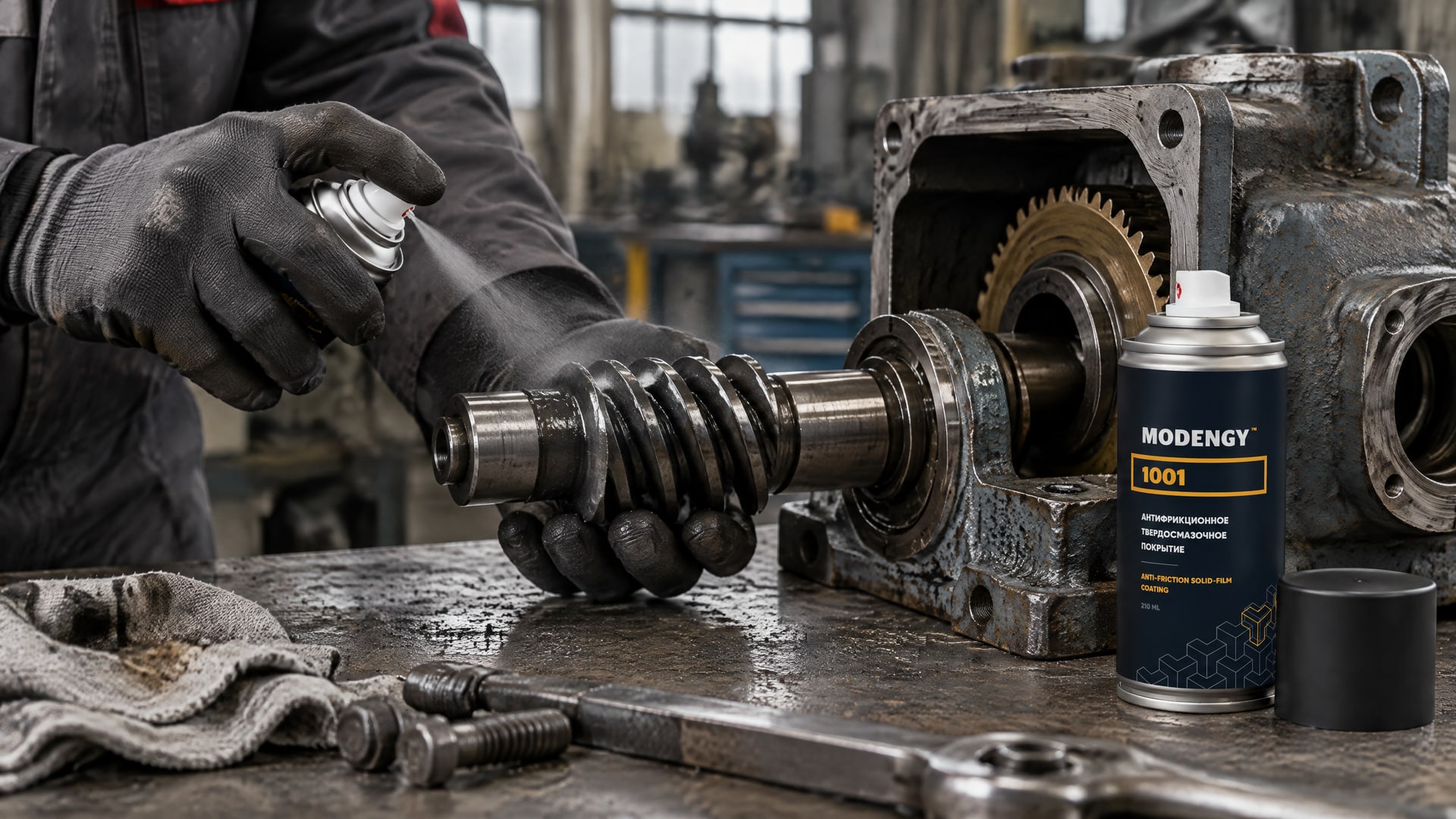

У покрытия MODENGY 1001 отверждение происходит при комнатной температуре, что упрощает его применение. При этом сам факт отверждения при комнатной температуре не подтверждает совместимость с любым материалом и маслом и не гарантирует заданный КПД. Эти параметры оценивают для конкретного узла до внедрения решения.

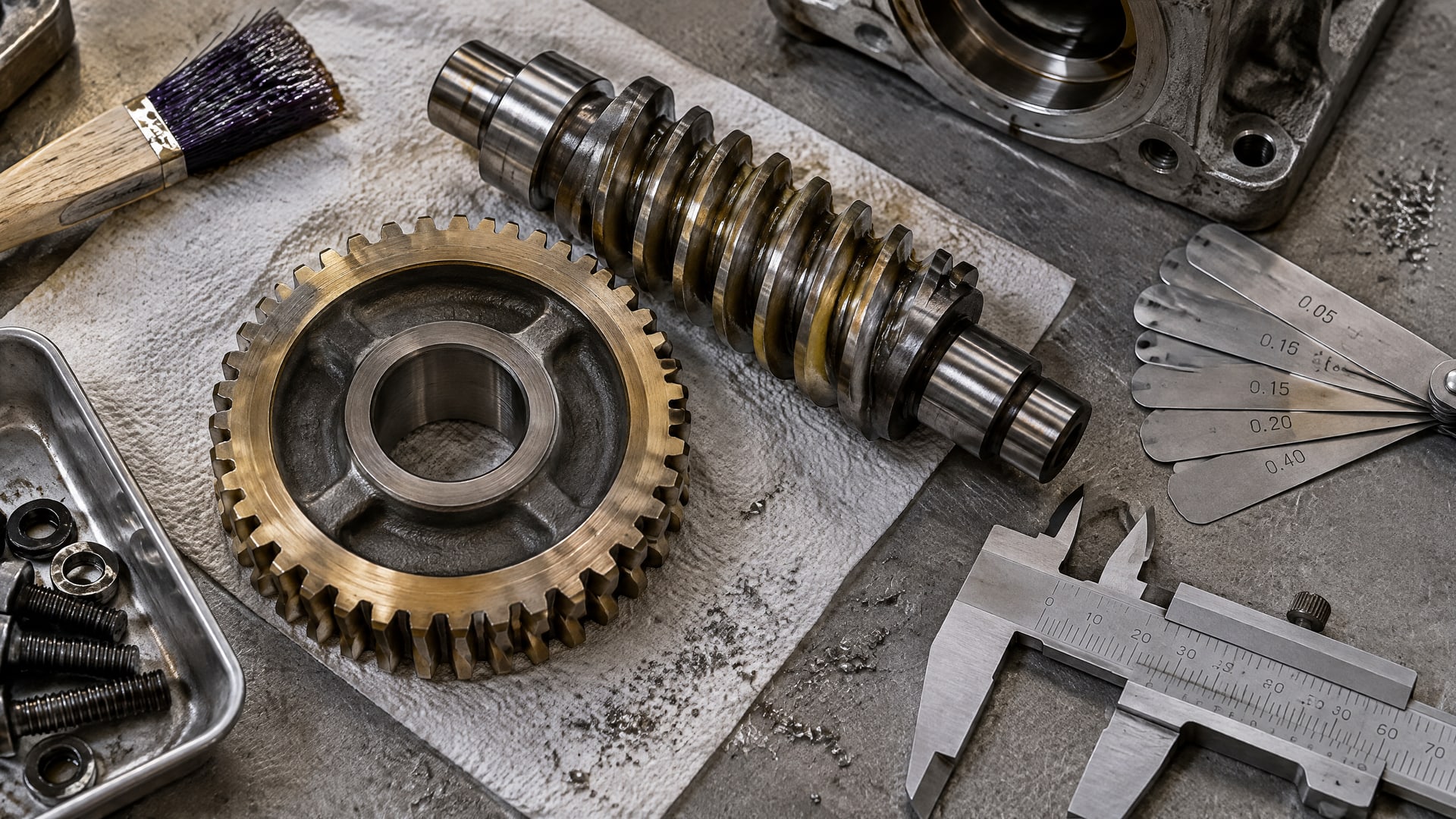

Антифрикционное покрытие: нанесение и допуски

В приведенных нормативных данных нет численных допусков на толщину внутреннего антифрикционного покрытия или на изменение геометрии зацепления. Такие значения нельзя назначать по общему описанию технологии: при проектировании и нанесении сверяются с документацией на редуктор и требованиями к конкретным рабочим поверхностям.

Важно также разделять покрытие корпуса и функциональное покрытие деталей передачи. ГОСТ 31592-2012 устанавливает, что наружные поверхности редукторов, кроме таблички, концов валов и манжет, должны иметь атмосферостойкое покрытие не ниже класса V по ГОСТ 9.032. Это требование относится к внешней защите редуктора. Оно не задает состав, коэффициент трения или геометрические допуски антифрикционного покрытия внутри зацепления.

Отдельно в ГОСТ 31591-2012 упоминаются исполнения мотор-редукторов с повышенным скольжением для червячных и цилиндрически-червячных схем. Упоминание такого исполнения не означает, что любой червячный редуктор допускает произвольное нанесение покрытия. Совместимость решения с материалами и смазкой, а также сохранение требуемых рабочих зазоров необходимо проверять для конкретной конструкции.

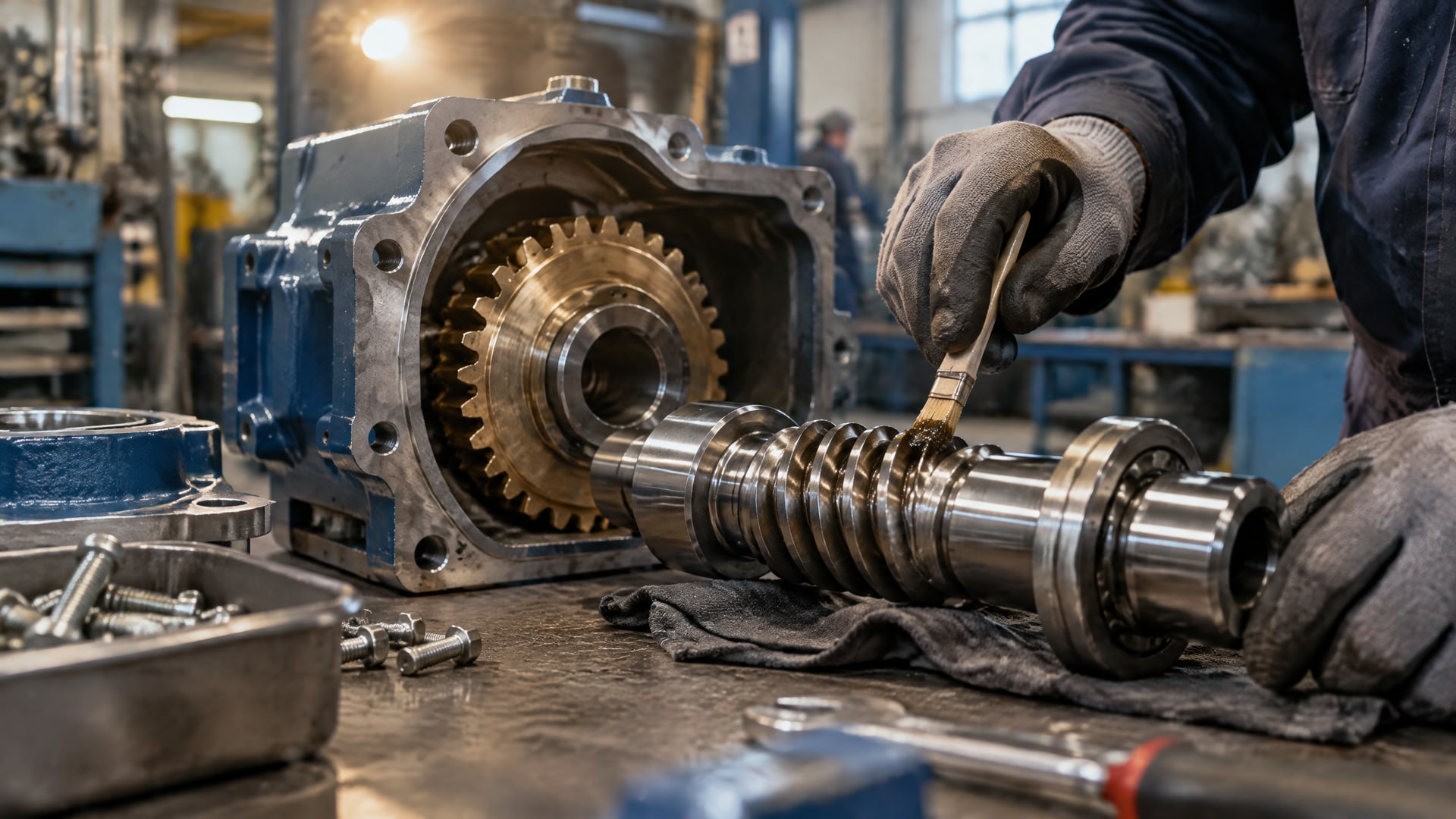

До нанесения покрытия следует определить, какую задачу решают: снижение трения, улучшение пускового режима или уменьшение потерь. Затем проверяют, допускает ли выбранная технология обработку нужной поверхности и какие требования к размерам указаны в документации. Если численные допуски не заданы, их нельзя подменять справочным коэффициентом трения или общими требованиями к окраске корпуса.

После изменения покрытия или смазки оценивают фактическую работу редуктора в предусмотренном режиме. Такой подход помогает отделить эффект снижения трения от влияния нагрузки, передаточного числа и теплового режима.

Как проверить результат после изменения покрытия или смазки

Зафиксируйте передаточное число и табличный КПД конкретного редуктора, а затем сопоставьте их с требуемым режимом работы. Если в документации приведены условия смазки или приработки, учитывайте их при сравнении. Справочное значение для другого исполнения не подходит в качестве контрольного показателя.

В технических материалах по отдельным редукторам встречается требование, чтобы в первые 200 часов эксплуатации КПД был не ниже 80% от табличного значения. Это условие относится к описанным техническим материалам и не должно автоматически применяться к любой модели. Для конкретного узла приоритет имеют его паспорт и документация изготовителя.

После нанесения покрытия или замены смазки важно оценивать не только легкость пуска, но и стабильность работы. Повышение КПД может уменьшить потери, однако червячная передача при этом все равно требует контроля нагрева, особенно при высоком передаточном числе. Для i = 50 в справочных данных встречаются значения КПД от 30 до 60% и от 0,60 до 0,80, поэтому выводы нужно делать по параметрам именно своего исполнения.

Если измеренный результат отличается от ожидаемого, не следует сразу менять состав покрытия или масло. Сначала сверяют режим испытания, нагрузку, передаточное число и примененную смазку с условиями, для которых указаны характеристики. Затем проверяют, не связано ли ограничение с подбором привода или конструкцией передачи. Такой порядок снижает риск приписать покрытию эффект, который вызван другими факторами.

Часто задаваемые вопросы

Может ли антифрикционное покрытие увеличить пусковой момент?

Покрытие не создает дополнительный момент двигателя. Оно может снизить трение в зацеплении и потери, благодаря чему приводу будет легче преодолеть сопротивление при запуске. Если же двигатель изначально не обеспечивает требуемый момент для нагрузки, одного покрытия недостаточно: нужно проверить подбор привода и передаточное число.

Какой КПД у червячного редуктора с передаточным числом 50?

Для i = 50 приводятся разные диапазоны: 30-60% и 0,60-0,80, то есть 60-80%. Различие связано с исполнением и условиями работы. Поэтому для расчета используют табличные данные конкретного редуктора, а справочные значения применяют только для предварительной оценки.

Можно ли заменить антифрикционное покрытие более подходящим маслом?

Масло и покрытие не являются взаимозаменяемыми решениями. Синтетические масла на основе PAO или PAG могут снижать потери на скольжение по сравнению с минеральными, а покрытие уменьшает трение на рабочей поверхности. Их эффект зависит от совместимости и условий применения, поэтому изменения согласуют с документацией редуктора.

Какие допуски учитывать при нанесении покрытия на червячный редуктор?

В приведенных нормативных данных нет универсальных численных допусков для внутреннего антифрикционного покрытия. ГОСТ 31592-2012 устанавливает требования к атмосферостойкому покрытию наружных поверхностей корпуса, а не к покрытию зацепления. Размерные требования и допустимость обработки внутренних деталей проверяют по документации конкретной конструкции.

Заключение

Низкий пусковой момент в системе управления нужно разбирать с учетом кинематики, потерь на скольжение и характеристик привода. КПД червячного редуктора зависит от передаточного числа, конструкции и смазки, поэтому универсального значения для всей категории нет. Антифрикционное покрытие в сочетании с подходящим маслом может уменьшить потери, но не заменяет корректный подбор двигателя и редуктора.

Следующий шаг для инженера - сверить передаточное число и табличный КПД конкретной модели, уточнить требования к смазке и допустимость покрытия рабочих поверхностей. После этого можно оценить пусковой режим и тепловые условия, не перенося требования к внешнему покрытию корпуса на внутреннее зацепление.
