Чтобы фланцевое соединение сохраняло герметичность при постоянной вибрации, нужно оценивать весь узел: жесткость фланцев, состояние поверхностей, величину зазора, предварительное натяжение болтов и тип уплотнения. Анаэробный герметик подходит не для любого режима: при постоянных микросмещениях и большом зазоре его слой может нарушиться. Если соединение испытывает сильную вибрацию или изгиб, рассматривают эластичный уплотнитель либо прокладку с надежным прижимом.

Материал будет полезен инженерам, техническим специалистам и снабженцам, которые выбирают способ герметизации фланцев и разбираются с повторными утечками. Ниже - как оценить нагрузку, подобрать уплотнение, закрепить фланцы и проверить устойчивость узла к вибрации.

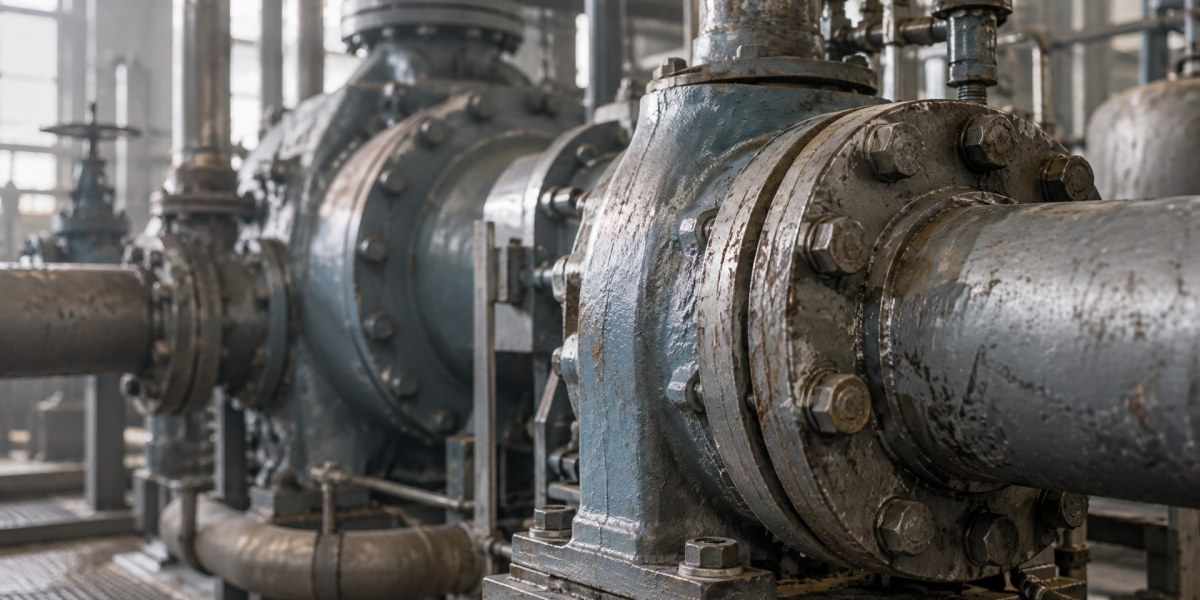

Почему фланцевое соединение теряет герметичность при вибрации

Она может вызывать микросмещения между фланцами, поперечные сдвиги и постепенное ослабление крепежа. Если усилие прижатия снижается, уплотнение хуже прилегает к поверхностям, и появляются условия для утечки. Поэтому оценивать нужно узел в сборе, а не только заявленные свойства герметика.

Для виброактивного оборудования важны жесткость фланцевой пары и правильное закрепление. В рекомендациях для таких узлов упоминаются фланцы типа 11 и стопорные решения, которые помогают снизить самоослабление крепежа. Конкретный вариант выбирают с учетом конструкции и нагрузки, а не только по типу оборудования.

Отдельная проблема - изменение усилия прижатия после запуска. Прокладка может релаксировать, а температурные деформации - влиять на состояние соединения. Поэтому, если это предусмотрено регламентом, после выхода оборудования на рабочий режим проверяют крепеж и выполняют повторную протяжку. Стопорные шайбы или гайки не заменяют правильного монтажа, но помогают удерживать крепеж в заданном положении.

При подборе решения полезно ответить на несколько вопросов:

• Есть ли у фланцев относительные микросмещения или изгибающие усилия?
• Сохраняется ли прижим после прогрева и выхода оборудования на режим?
• Предусмотрено ли стопорение болтов и гаек?
• Можно ли обеспечить неподвижность узла на время отверждения герметика?

Если соединение постоянно «ходит», один только выбор герметика проблему не решит. Сначала определяют, можно ли уменьшить деформации и стабилизировать прижим, а затем выбирают уплотнение, подходящее для оставшейся нагрузки.

Как оценить зазор и характер нагрузки

Анаэробные составы предназначены для разъемных соединений, но работают надежнее при хорошем контакте металлических поверхностей и минимальном зазоре. В крупной полости состав может полимеризоваться неравномерно, оставлять незаполненные участки или вымываться. При вибрации и микросмещениях риск выдавливания возрастает.

В материалах по герметизации отдельно отмечен зазор 0,5 мм и более: при такой величине классический анаэробный герметик может не заполнить полость равномерно. Поэтому нанесение большего количества состава не гарантирует герметичность. Если геометрия фланцев не позволяет получить плотное прилегание, нужно рассматривать прокладку или эластичный герметик, а не пытаться компенсировать дефект толстым слоем.

Значима и амплитуда колебаний. При вибрации амплитудой более 1 мм анаэробный герметик может не обеспечить требуемый результат. В таком режиме рассматривают усиление прижима либо эластичный уплотнитель, способный компенсировать динамические деформации. При этом значение амплитуды не заменяет анализа конструкции: решение зависит также от зазора, сдвиговых перемещений и состояния крепежа.

Практическую оценку удобно вести по последовательности:

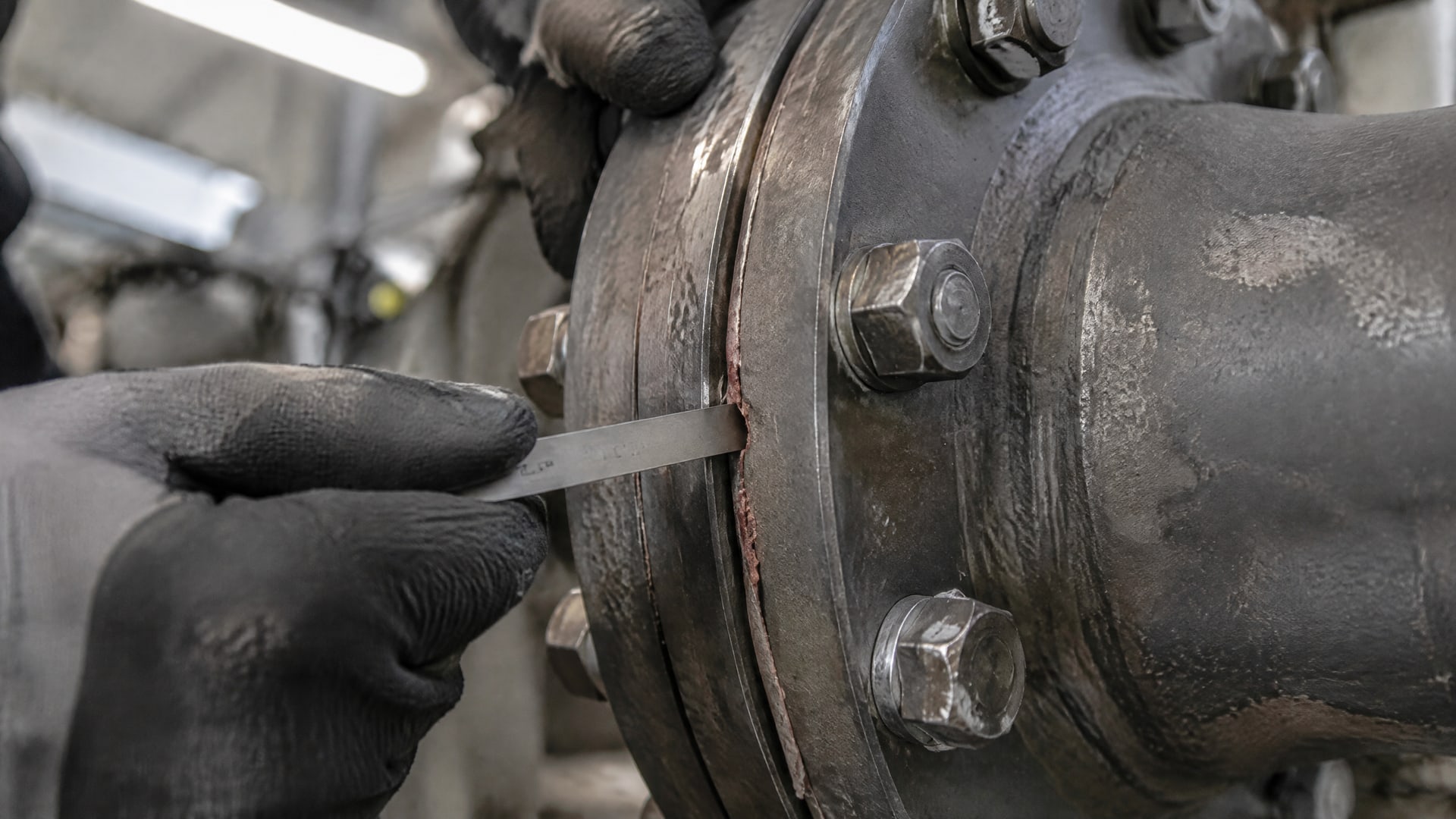

• Осмотреть поверхности фланцев и проверить, обеспечивают ли они плотное прилегание.
• Установить, есть ли зазор 0,5 мм и более или заметные локальные неплотности.
• Разделить обычную вибрацию и режим с постоянными микросмещениями, сдвигом либо изгибом.
• Выяснить, сохраняется ли прижим после прогрева оборудования.
• Сопоставить фактические условия работы с требованиями к уплотнению и соединению.

Такой разбор помогает не подменять устранение механической причины выбором другого состава. Если фланцы деформируются или крепеж теряет натяжение, герметик не восстановит жесткость узла.

Как выбрать герметик для вибрирующих фланцев

Постоянные поперечные микродвижения ухудшают условия его работы: слой может растрескаться, отслоиться или выдавиться. Поэтому надпись о стойкости к вибрации сама по себе не подтверждает пригодность состава для конкретного узла.

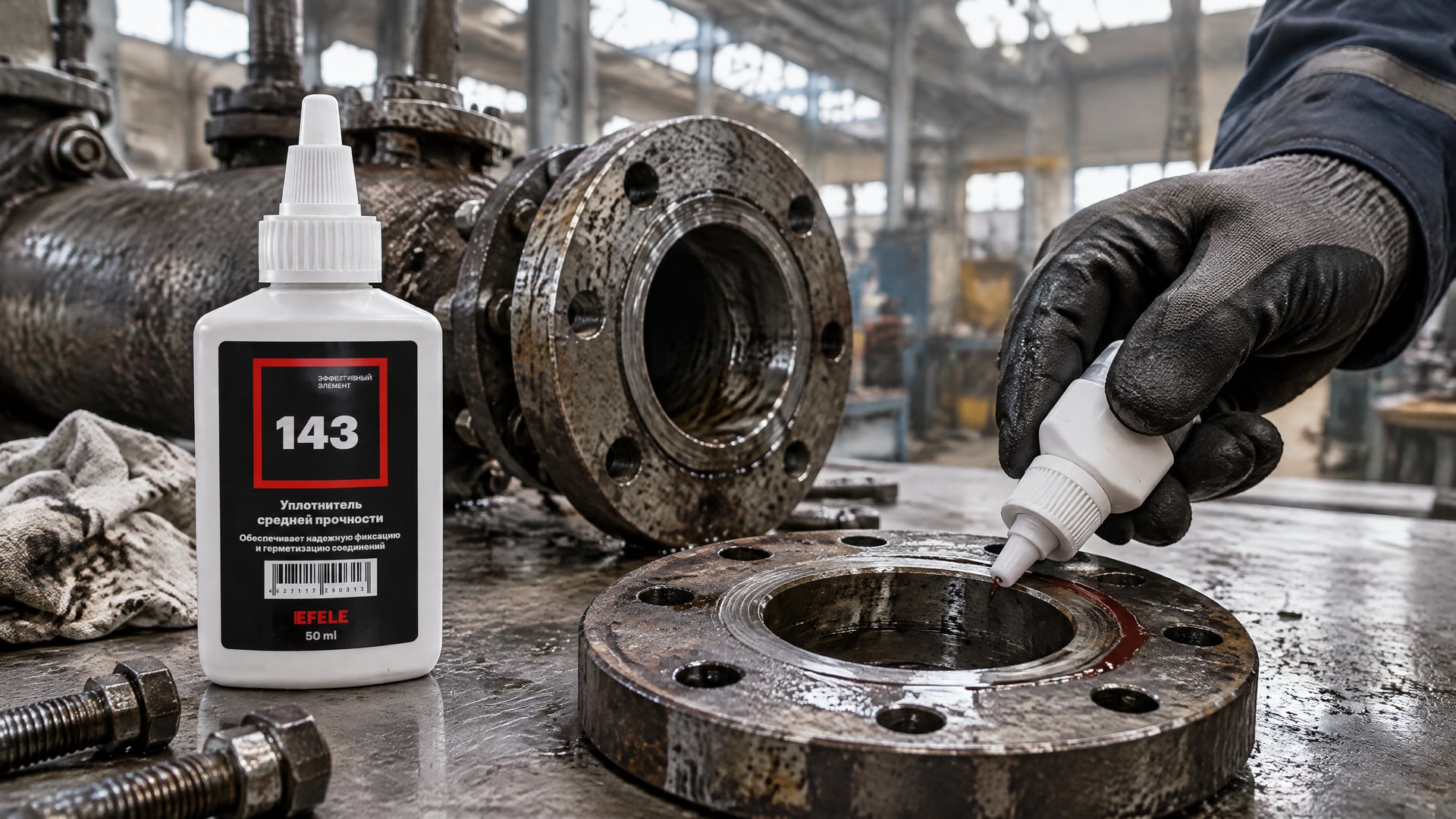

Для обеспечения герметичности фланцевых соединений, подверженных постоянной вибрации, в решениях для жестких металлических пар используют жидкий анаэробный уплотнитель EFELE 143. Утечки могут возникать, когда микросмещения нарушают сформированный слой, а большой зазор мешает равномерному заполнению. В таких условиях сначала проверяют прилегание и прижим, а затем подбирают состав по типу соединения и рабочим условиям; EFELE 143 характеризуется высокой прочностью и вязкостью, а также термостойкостью. Он не заменяет прокладку там, где соединение испытывает значительные изгибающие деформации или зазор выходит за пределы, подходящие для анаэробного состава.

Если задача включает компенсацию динамических деформаций, в материалах по выбору уплотнения указывают на эластичные герметики и традиционные прокладки. Их рассматривают для узлов с сильной вибрацией или изгибающими усилиями. Выбор зависит от геометрии соединения и требуемого прижима; универсального материала для всех фланцевых пар нет.

При сравнении вариантов сверяются со спецификацией и выясняют:

• Для какого типа соединения предназначен состав или прокладка.
• Какой зазор допускает выбранное уплотнение.
• Нужно ли неподвижное состояние узла на время отверждения.
• Подходит ли решение для постоянных микросмещений и изгиба.
• Какие требования к предварительному натяжению и повторной протяжке заданы для узла.

Как смонтировать фланец и сохранить усилие прижатия

Перед монтажом нужно убедиться, что поверхности фланцев обеспечивают необходимый контакт, а крепеж позволяет создать и удержать прижим. Для анаэробного состава особенно важно не оставлять узел под вибрацией в период отверждения: движение в это время может нарушить целостность формирующегося слоя.

После сборки контролируют не только наличие уплотнителя, но и состояние крепежа. Для снижения риска самоослабления применяют предусмотренные конструкцией стопорные решения. Если регламент требует повторной протяжки после выхода оборудования на режим, ее выполняют в установленном порядке. Универсальное значение момента затяжки здесь не задается: его берут из документации на конкретное соединение.

Рабочая последовательность выглядит так:

• Проверить состояние фланцев и определить, нет ли чрезмерного зазора или неплотного прилегания.
• Выбрать анаэробный состав, эластичный герметик или прокладку с учетом характера вибрации и деформаций.
• Собрать соединение так, чтобы поверхности получили стабильный прижим.
• Зафиксировать узел от вибрации на время отверждения анаэробного состава.
• Проверить предусмотренное конструкцией стопорение крепежа.
• После запуска проконтролировать состояние соединения и выполнить повторную протяжку, если она предусмотрена регламентом.

При сильной вибрации стабильность прижима важна не меньше, чем свойства уплотнения. Если после запуска крепеж ослабляется, повторное нанесение герметика без устранения причины приведет к повторению проблемы.

Как проверить стойкость узла к вибрации

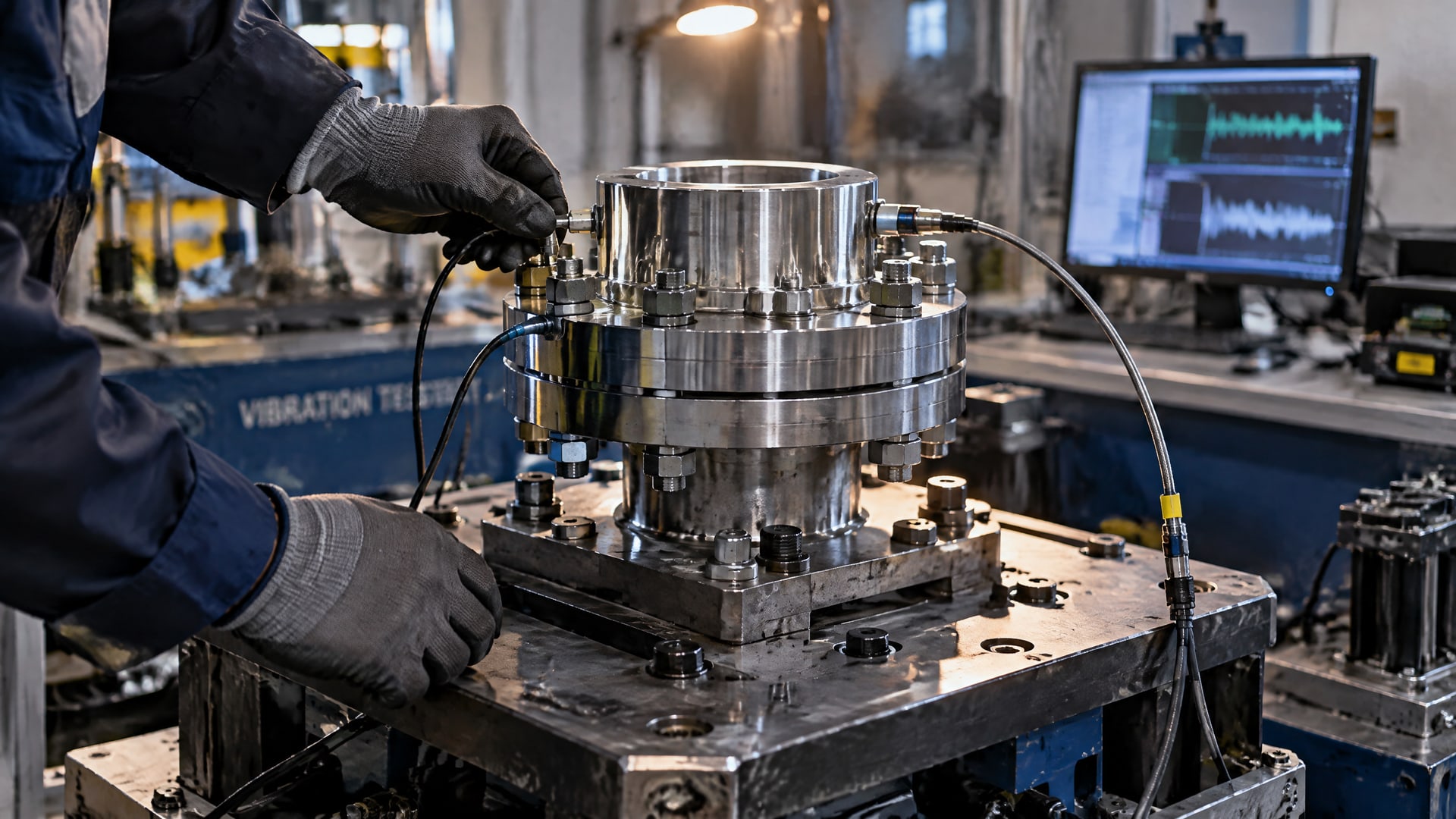

ГОСТ 15763-2005 предусматривает такие испытания: при частоте 10-20 Гц база составляет не менее 5 x 10^5 циклов, а отдельная проверка проводится при частоте 10-50 Гц с базой не менее 1 x 10^7 циклов. Эти параметры относятся к испытаниям соединения, а не к универсальному режиму для любого оборудования.

В том же ГОСТ 15763-2005 указано, что соединения с DN от 51 мм могут испытываться на стойкость к пульсации давления и вибрации при подтверждении конструкции расчетами. При оценке конкретного узла поэтому учитывают не только материал уплотнителя, но и конструкцию фланцевой пары, крепеж и фактический режим нагрузки.

Проверка по стандарту не заменяет анализ условий эксплуатации. Важно, чтобы испытание или техническая документация относились именно к вибрации, а не только к химической стойкости или температурному диапазону материала. Для инженера и закупщика это способ отделить подтвержденные характеристики от общих заявлений о вибростойкости.

При рассмотрении документации проверьте:

• Есть ли описание вибрационного испытания узла или соединения.
• Указаны ли частота и число циклов испытания.
• Подтверждена ли расчетами конструкция, если соединение с DN от 51 мм испытывают на пульсацию давления и вибрацию.
• Соответствуют ли испытанные условия реальной нагрузке на оборудование.

Что делать при повторной утечке

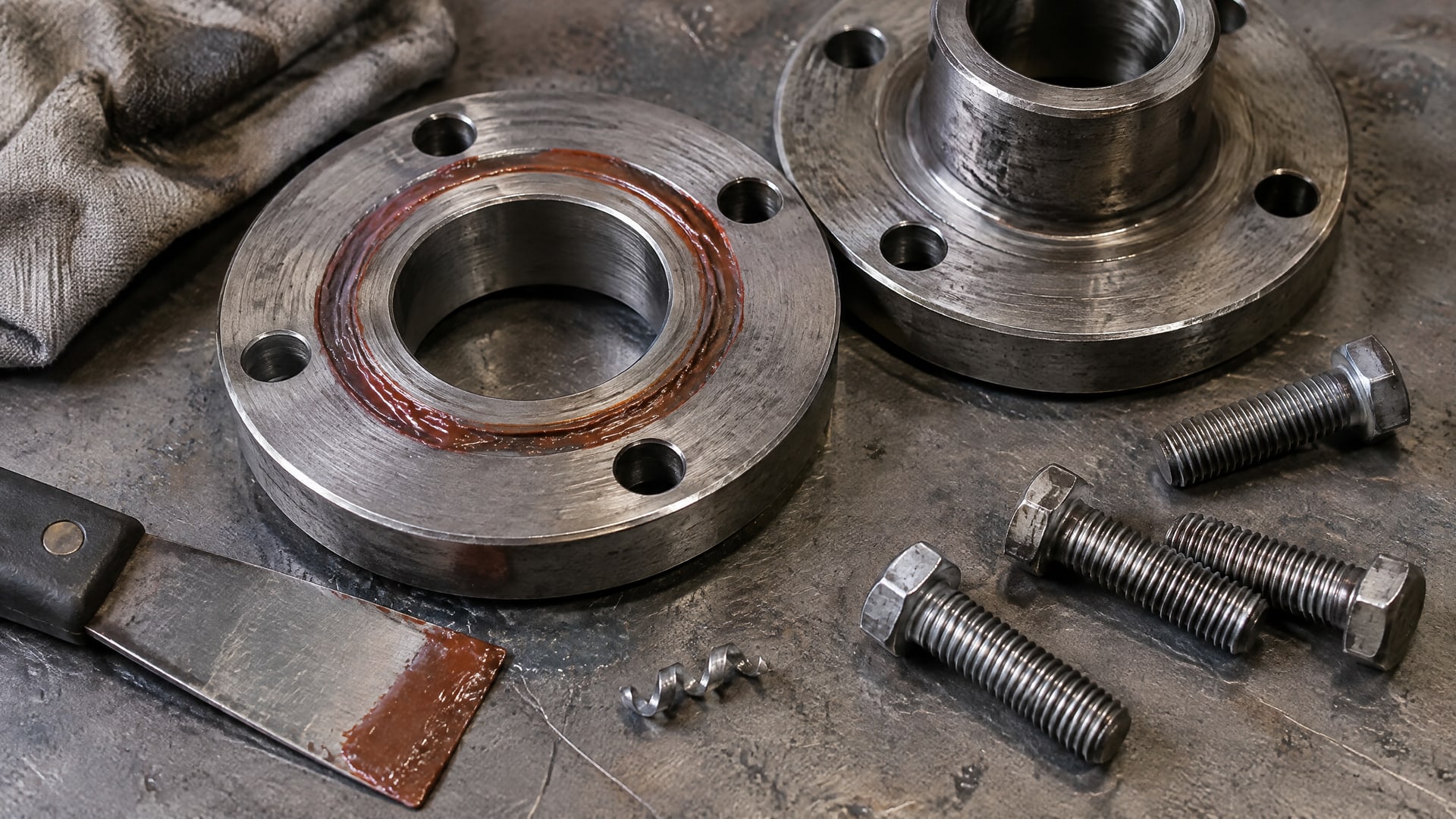

Повторное нанесение герметика без проверки зазора, прижима и микросмещений может дать кратковременный результат, но не устранит источник нарушения герметичности. Осматривают поверхности, проверяют состояние прокладки или сформированного слоя и выясняют, не ослаб ли крепеж после запуска.

Затем сопоставляют фактическую нагрузку с выбранным способом герметизации. При небольшом зазоре и хорошей жесткости металлической пары можно рассматривать анаэробный состав, соблюдая требование к неподвижности на время отверждения. Если обнаружены постоянные поперечные перемещения, большой зазор или изгиб, оценивают возможность применить эластичное уплотнение или прокладку и усилить стабильность прижима.

Для закупки важно запрашивать не только общие характеристики материала, но и данные, относящиеся к конкретной задаче: допустимый зазор, тип соединения, рабочую температуру и требования к прочности на сдвиг. В материалах по выбору герметика для тяжелых режимов приводится ориентир 15-20 МПа при высоком давлении и вибрации; этот показатель нельзя автоматически переносить на любой узел или состав. Его следует соотносить со спецификацией и условиями эксплуатации.

Часто задаваемые вопросы

Можно ли заменить прокладку анаэробным герметиком?

В некоторых случаях это возможно, если фланцы жесткие, поверхности хорошо прилегают, а зазор небольшой. При постоянных микросмещениях, сильной вибрации или изгибающих усилиях надежность анаэробного состава снижается. Тогда рассматривают эластичный уплотнитель или прокладку с правильно обеспеченным прижимом.

Подходит ли анаэробный герметик для любого фланца с вибрацией?

Нет. Его применение оправдано при хорошем контакте поверхностей и небольшом зазоре, а узел должен оставаться неподвижным во время отверждения. Постоянные сдвиги и поперечные микродвижения могут нарушить слой. При зазоре от 0,5 мм или амплитуде вибрации более 1 мм оценивают альтернативное уплотнение и конструкцию соединения.

Нужно ли повторно протягивать болты после запуска оборудования?

Повторную протяжку выполняют, если она предусмотрена регламентом соединения. После выхода оборудования на режим усилие прижатия может измениться из-за релаксации прокладки и температурных деформаций. Одновременно проверяют предусмотренное стопорение крепежа: один герметик не предотвращает самоослабление болтов.

Как проверить вибростойкость фланцевого соединения?

Сверяются с технической документацией и проверяют, относится ли испытание именно к вибрации. ГОСТ 15763-2005 предусматривает испытания при частотах 10-20 Гц с базой не менее 5 x 10^5 циклов и 10-50 Гц с базой не менее 1 x 10^7 циклов. Испытанные условия сопоставляют с реальной нагрузкой узла.

Заключение

Герметичность фланцевого соединения при вибрации обеспечивают не одним материалом, а сочетанием жесткой конструкции, подходящего уплотнения и стабильного предварительного натяжения крепежа. Анаэробный состав уместен при хорошем прилегании и небольшом зазоре; при сильных микросмещениях, изгибе или большом зазоре рассматривают эластичное уплотнение либо прокладку. Устойчивость узла подтверждают оценкой условий эксплуатации и, когда это требуется, вибрационными испытаниями.

Следующий шаг - проверить зазор между фланцами, характер вибрации и состояние крепежа, затем сверить выбранное уплотнение со спецификацией и документацией на соединение. Такой порядок помогает устранить причину утечки, а не ограничиваться повторной герметизацией.
