Полимерные покрытия болтов помогают противодействовать самоотвинчиванию, создавая дополнительное трение в резьбе или под головкой крепежа. После затяжки покрытие формирует момент сопротивления проворачиванию: чтобы резьба начала отвинчиваться, этот момент нужно преодолеть. Покрытие дополняет правильную затяжку, но не заменяет ее и не компенсирует недостаточный зажим соединяемых деталей.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают вибростойкий резьбовой крепеж или покрытие для серийных соединений. Разберем, как работают фрикционные полимеры, почему важны температура и допуски резьбы, чем отличаются функции против самоотвинчивания и герметизации и какие испытания помогают оценить результат.

Как работают полимерные покрытия болтов

Фрикционное покрытие повышает трение в резьбе и, в некоторых случаях, под головкой крепежа. За счет этого возникает дополнительное сопротивление проворачиванию, называемое prevailing torque. Оно действует и после затяжки, когда соединение уже собрано.

Для покрытий, блокирующих резьбу, используют, в частности, polyamide, plastisol и polyolefin. Один из механизмов работы polyamide-покрытия - заполнение осевого люфта между наружной и внутренней резьбой. Это уменьшает микроподвижки в контакте, которые могут способствовать отвинчиванию при динамической нагрузке.

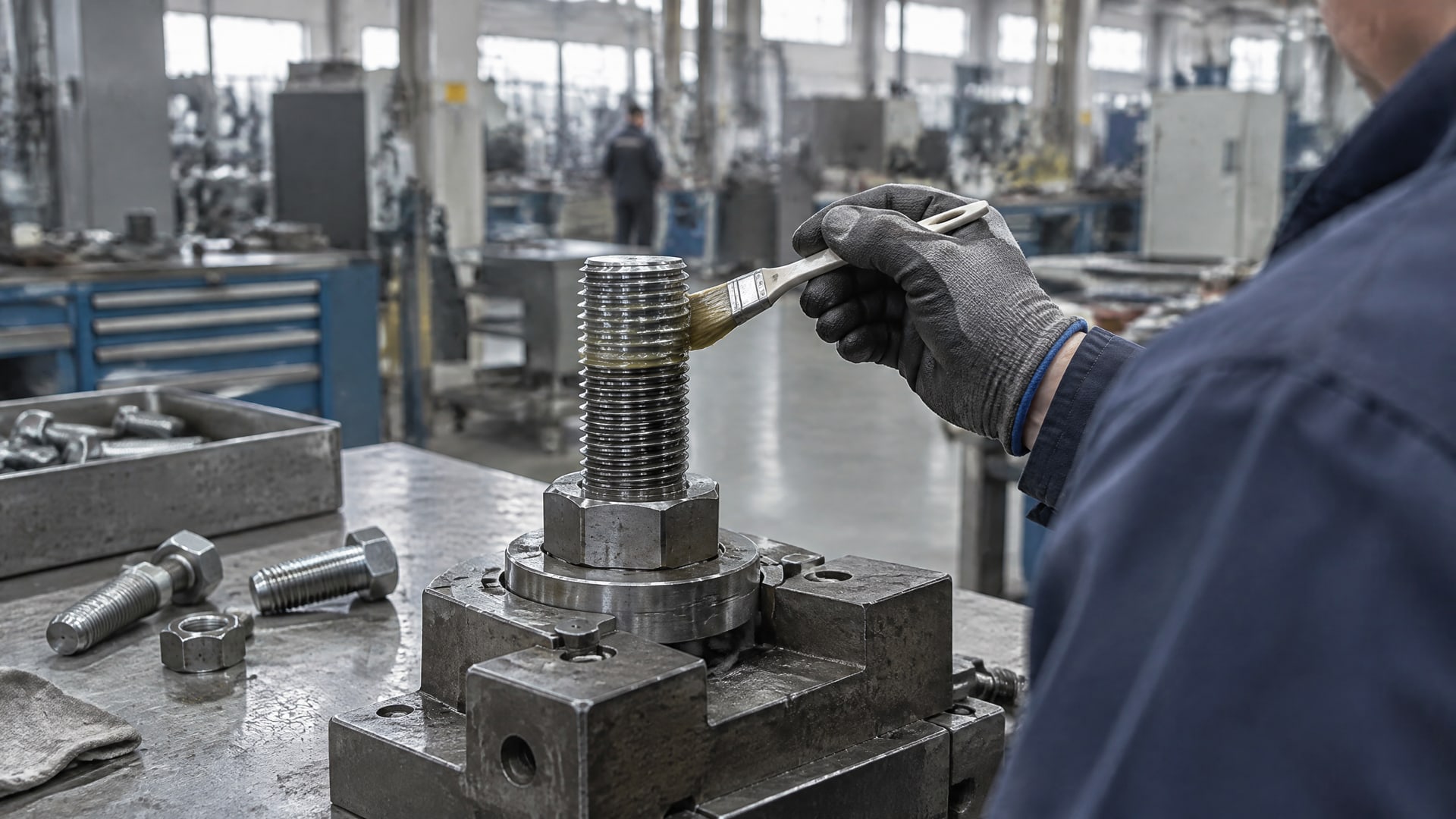

Покрытие не обязательно наносят на всю поверхность детали. Полимерный patch может располагаться локально на резьбовой зоне: его наносят на заранее нагретый участок в виде мелкого порошка. Такое исполнение создает функциональную область контакта, не покрывая крепеж сплошным слоем. Положение и геометрия покрытия важны: если они не соответствуют соединению, эффект может оказаться слабым или нестабильным.

При выборе учитывают коэффициент трения, момент сопротивления проворачиванию и температуру эксплуатации. Polyamide начинает размягчаться выше 120°C, поэтому в таком температурном диапазоне удерживающий эффект может исчезать. Для горячих узлов это ограничение нужно проверять до выбора материала, а не после монтажа.

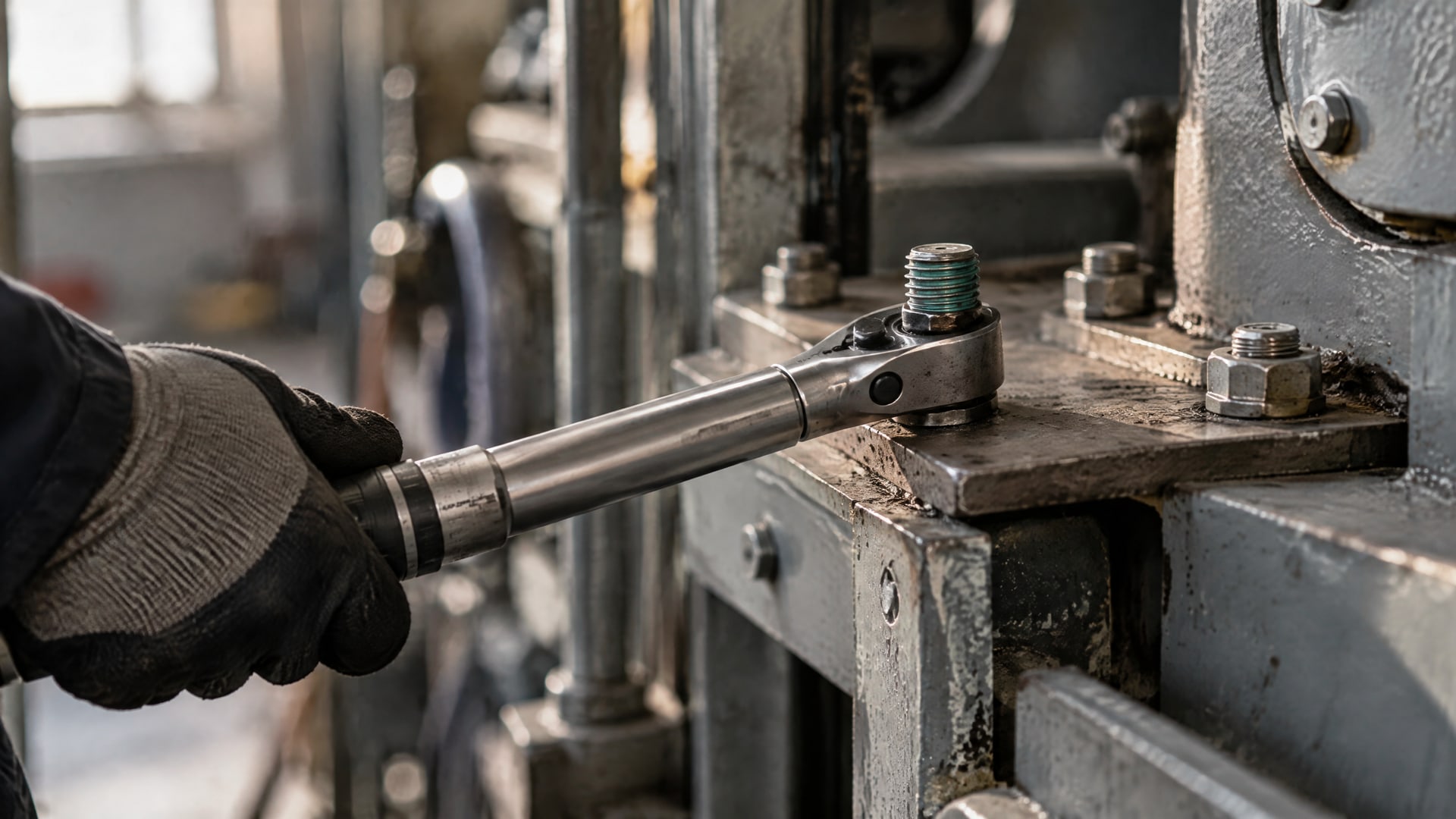

Фрикционное покрытие не отменяет необходимости правильно затянуть соединение. Его задача - дополнить правильно собранный узел дополнительным сопротивлением отвинчиванию. Если соединение затянуто неверно или не обеспечивает требуемого зажима деталей, само наличие покрытия не гарантирует вибростойкость.

Как выбрать покрытие для предотвращения самоотвинчивания крепежа

Одинаковое покрытие не обязательно покажет одинаковый результат в разных узлах. Важны не только свойства материала, но и то, как покрытие формирует контактное трение и сохраняет его при сдвиге.

Для крепежа с покрытием проверяют допуски резьбы по ISO 965. Если слой ухудшает посадку или меняет трение неконтролируемым образом, сборка может стать нестабильной. Поэтому геометрию резьбы и нанесение покрытия оценивают совместно, с учетом того, как соединение будет затягиваться и нагружаться.

В исследовании покрытий при динамической сдвиговой нагрузке покрытия на основе PTFE и MoS₂ показали выраженный эффект против самоотвинчивания, тогда как TiN-покрытие оказалось недостаточно эффективным. Это показывает, почему нельзя считать любое покрытие автоматически антивибрационным: результат зависит от конкретного решения и условий испытания.

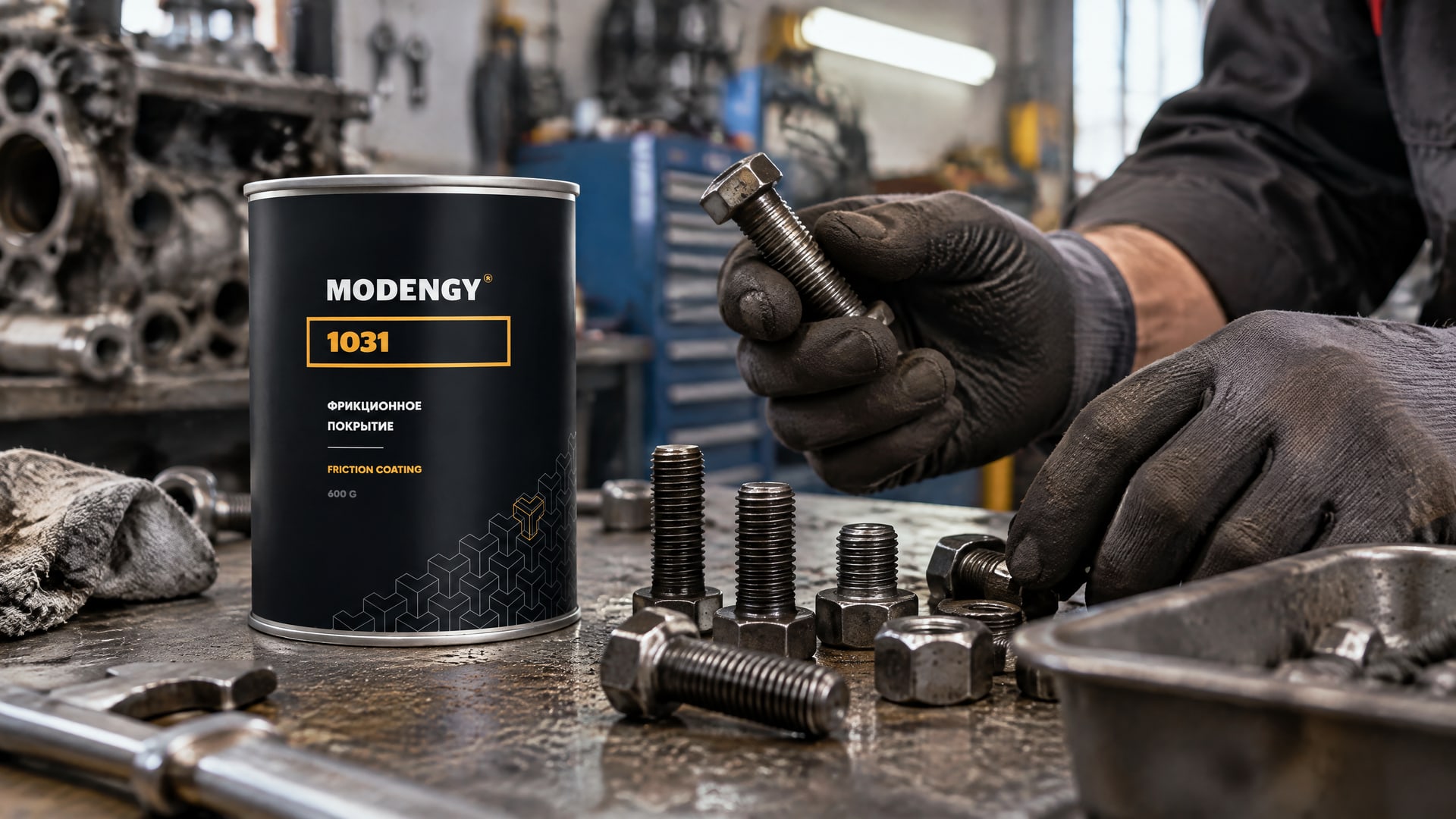

Для узлов, где вибрация сопровождается высоким давлением, в качестве фрикционного решения применяют MODENGY 1031: его назначение - обеспечить высокий и стабильный коэффициент трения. При этом инженер оценивает не только материал покрытия, но и затяжку, соответствие резьбовых допусков и поведение конкретного соединения под динамической нагрузкой.

Отдельно проверяют, не требуется ли узлу помимо сопротивления отвинчиванию герметизация. Функциональные покрытия могут решать обе задачи, но наличие фрикционного эффекта само по себе не подтверждает герметичность. Требования к соединению следует сформулировать заранее и проверить по характеристикам выбранного покрытия.

Фрикционное покрытие резьбы и герметизация крепежа при вибрации

Герметизирующая функция решает другую задачу: ограничивает прохождение среды через резьбовое соединение или область под головкой. В отдельных функциональных покрытиях эти свойства могут сочетаться, но их нельзя считать взаимозаменяемыми.

Для герметизации крепежа при вибрации важно определить, где именно требуется барьер: в резьбе, под головкой или в обеих зонах. Затем проверяют, обеспечивает ли выбранное покрытие нужную функцию и сохраняет ли соединение требуемые свойства при динамической нагрузке. Нельзя делать вывод о герметичности только по тому, что покрытие затрудняет отвинчивание.

Если главная задача - сформировать дополнительное сопротивление резьбы, рассматривают фрикционные и thread-locking coatings. Если необходимо зафиксировать резьбовое соединение другим способом, альтернативой могут быть анаэробные фиксаторы резьбы линейки EFELE. Это отдельный подход к предотвращению самоотвинчивания, поэтому его оценивают с учетом конструкции и требований к соединению, а не как разновидность полимерного покрытия.

Для стальных крепежных изделий цинк-ламельные системы покрытий рассматривает ISO 10683. Этот стандарт относится к неэлектролитически наносимым цинк-ламельным покрытиям, а не устанавливает универсальные требования ко всем полимерным фрикционным слоям. При выборе важно не переносить требования одного типа покрытия на другой.

Таким образом, спецификация должна отдельно описывать противооткручивающую и герметизирующую функции. Если нужны обе, проверяют каждую из них на готовом соединении. Такой подход помогает избежать ситуации, когда покрытие справляется с одной задачей, но не подтверждает вторую.

Как проверить вибростойкий резьбовой крепеж

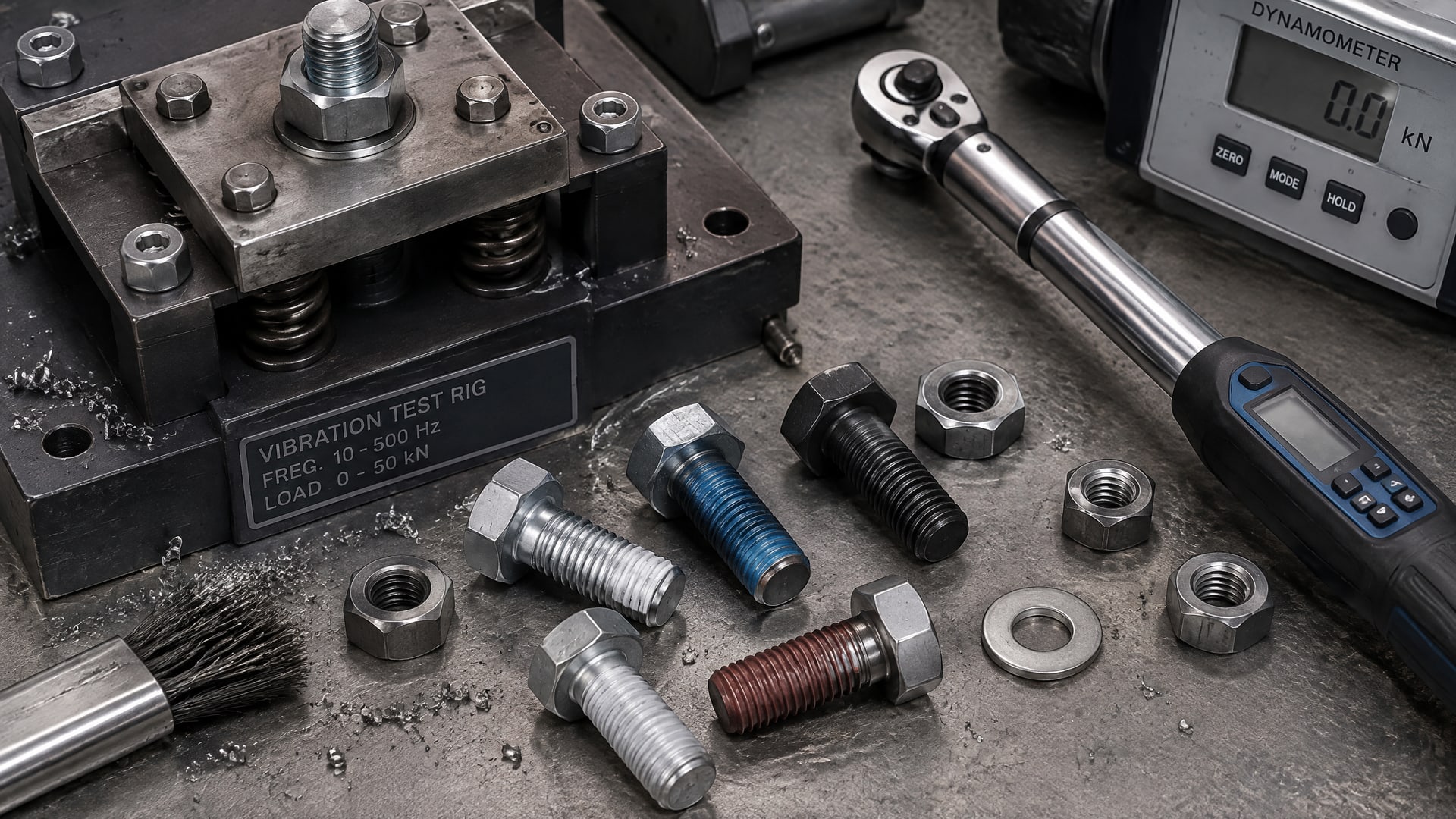

Для оценки противооткручивания покрытие испытывают при динамической нагрузке, соответствующей характеру работы узла. Исследование влияния покрытий на сопротивление отвинчиванию крепежа проводилось по ISO 16130.

При сравнении вариантов важно использовать одинаковые условия сборки и испытаний. Иначе различия в результате могут быть связаны не только с покрытием, но и с затяжкой или параметрами соединения. Сопоставляют коэффициент трения, момент сопротивления проворачиванию и сохранение удерживающего эффекта при нагрузке.

До испытаний проверяют посадку крепежа и допуски резьбы по ISO 965. Затем подтверждают, что покрытие нанесено в предусмотренной зоне и не мешает сборке. Если в узле важна герметизация, ее проверяют как самостоятельное требование: тест на сопротивление отвинчиванию не подтверждает герметичность.

В технической документации фиксируют условия, для которых выбирается решение: тип соединения, материал сопряжения, характер нагрузки, температурный режим и требуемые функции. Для покрытий на основе polyamide отдельно учитывают порог выше 120°C, после которого материал может размягчаться и терять удерживающий эффект.

Итоговый выбор делают по результатам испытания собранного соединения. Это позволяет оценить не абстрактное свойство материала, а работу покрытия вместе с крепежом и ответной резьбой. Такой подход особенно важен, когда требуется сопоставить разные покрытия или подтвердить стабильность процесса сборки.

Ошибки при выборе покрытия для крепежа

Сравнительные данные по покрытиям показывают, что их эффективность различается: PTFE и MoS₂ продемонстрировали эффект при динамической нагрузке, а TiN в тех же материалах оказался недостаточно эффективным. Назначение покрытия нужно подтверждать для конкретного режима работы.

Вторая ошибка - наносить полимерный слой без учета его расположения и геометрии. Локальный patch и покрытие всей резьбы создают разные условия контакта. Важно, чтобы слой не ухудшал посадку, не мешал сборке и обеспечивал нужное трение в рабочей зоне.

Третья ошибка - рассчитывать на покрытие вместо правильной затяжки. Удерживающий эффект дополняет зажим соединяемых деталей, но не исправляет недостаточную или неправильную затяжку. Поэтому требования к сборке, допускам резьбы и характеристикам покрытия рассматривают вместе.

Наконец, нельзя игнорировать температуру. Для polyamide важен порог выше 120°C: при нагреве выше него материал может размягчаться, а эффект удержания - исчезать. Если в узле есть требования к герметизации, их также нельзя считать выполненными только на основании наличия противооткручивающего покрытия.

Часто задаваемые вопросы

Можно ли использовать полимерное покрытие вместо правильной затяжки?

Нет. Покрытие создает дополнительное сопротивление проворачиванию, но не заменяет правильную затяжку и необходимый зажим соединяемых деталей. Чтобы оценить вибростойкость, проверяют собранный узел при динамической нагрузке, а также соответствие резьбы допускам и условиям работы.

Работает ли покрытие на основе polyamide при высокой температуре?

Для polyamide есть температурное ограничение: выше 120°C материал начинает размягчаться, и удерживающий эффект может исчезать. Поэтому такое покрытие не выбирают без проверки температурного режима соединения. Для горячего узла необходимо оценить, подходит ли конкретное решение для фактических условий эксплуатации.

Любое покрытие на болте предотвращает самоотвинчивание?

Нет. Разные покрытия показывают разную эффективность при динамической нагрузке. В сравнительном исследовании PTFE и MoS₂ обеспечили заметный эффект против самоотвинчивания, а TiN оказался недостаточно эффективным. Выбор подтверждают испытаниями, учитывая нагрузку, материал сопряжения и конструкцию соединения.

Обеспечивает ли фрикционное покрытие герметизацию резьбы?

Не обязательно. Фрикционное покрытие увеличивает сопротивление проворачиванию, а герметизирующее ограничивает прохождение среды через соединение. Некоторые функциональные покрытия сочетают обе задачи, но герметичность проверяют отдельно и подтверждают применительно к конкретному узлу.

Заключение

Полимерные покрытия болтов помогают предотвращать самоотвинчивание за счет повышения трения в резьбе или под головкой и формирования дополнительного момента сопротивления проворачиванию. Чтобы получить стабильный результат, учитывают температуру, допуски резьбы, геометрию покрытия и режим нагрузки, а саму затяжку выполняют правильно.

Следующий шаг - определить, требуется ли соединению только сопротивление отвинчиванию или также герметизация, сверить условия работы с характеристиками покрытия и проверить собранный узел при динамической нагрузке.
