Графитовые твердые смазочные покрытия выбирают прежде всего для узлов, где важны термостойкость и работа при высоких температурах. PTFE-системы чаще подходят, когда на первом месте коррозионная защита, антиадгезионный эффект и легкая нагрузка. Поэтому графит не универсальная замена PTFE: выбор зависит от температуры, влажности, нагрузки, требований к разделительным свойствам и условий нанесения.

Статья полезна инженерам, техническим специалистам и снабженцам, которые подбирают смазочные покрытия для машин и оборудования. Разберем различия графита и PTFE, значения температурных диапазонов и коэффициентов трения, а также параметры, которые стоит сверить перед испытанием покрытия на узле.

Чем графитовые твердые смазочные покрытия отличаются от PTFE

В качестве таких компонентов применяют графит, PTFE и дисульфид молибдена. Связующее удерживает частицы на поверхности, а итоговые свойства зависят не только от выбранной твердой смазки, но и от состава пленки и технологии ее нанесения.

Ключевое различие между графитовыми и PTFE-системами связано с их функциональными преимуществами. Графит обеспечивает более высокую термостабильность и электропроводность. PTFE дает выраженные разделительные свойства и коррозионную защиту, а также подходит для узлов с более легкой нагрузкой. Поэтому вопрос «графит или PTFE-покрытие» нельзя решать только по коэффициенту трения или общей характеристике «скользкое».

Для одного из типов графитовых покрытий справочник указывает диапазон эксплуатации от −35 °C до +600 °C и оптимальную толщину пленки 5–10 мкм. Коэффициент трения в указанном испытании press-fit составляет μ = 0,12. Эти данные описывают конкретную систему и методику, а не любое графитовое покрытие.

У PTFE-ориентированных систем в обзоре приведен диапазон от −180 °C до +450 °C. Другой источник указывает для некоторых PTFE-систем применение в вакууме до 1 100 °C. Эти цифры нельзя напрямую сопоставлять как универсальные пределы: они относятся к разным системам и условиям. Для выбора важны спецификация конкретного покрытия и испытания на поверхности, близкой к рабочей.

Как температура и влажность влияют на выбор покрытия

В промышленном обзоре графит описан как смазка, работающая примерно до 1 450 °F, или около 787 °C. В качестве антизадирного или разделительного покрытия для него указан предел около 2 400 °F, или 1 315 °C. Это разные режимы применения, поэтому верхнее значение нельзя автоматически переносить на обычный режим смазывания.

Для графитовых покрытий воздушной сушки приведен диапазон от −35 °C до +600 °C. В технических данных другой графитовой сухой пленки указан диапазон от −73 °C до +649 °C. Разница показывает, почему при подборе важно сверять характеристики конкретного материала, а не ориентироваться на общее название «графитовое покрытие».

Высокая термостойкость не означает, что графит подходит для любой среды. Его смазывающее действие зависит от присутствия влаги или водяного пара, поэтому сухая атмосфера требует отдельной проверки. В глубоком вакууме графит работает плохо. Для узлов с термоциклированием также нужно оценивать условия среды во всем цикле, а не только максимальную температуру.

PTFE-системы химически инертны, не впитывают воду и устойчивы к кислотам, основаниям и растворителям в типичных промышленных условиях при температурах ниже 500 °F, или около 260 °C. Но эта характеристика не отменяет проверки совместимости конкретного покрытия с рабочей средой. PTFE обычно выбирают, когда важны химическая стойкость, коррозионная защита и разделительные свойства, а температуры находятся в пределах, предусмотренных для конкретной системы.

Для оборудования с нагревом решение принимают по совокупности условий: температуре поверхности, длительности воздействия, влажности, наличию вакуума и требуемому эффекту. Если узел работает при высокой температуре, графит может быть предпочтительнее. Если важнее release-эффект и защита от коррозии, выбор может сместиться в сторону PTFE.

Графитовое покрытие и трение: почему одного коэффициента недостаточно

На результат влияют материал покрытия, связующее, состояние поверхности, нагрузка и приработка пленки. Поэтому графитовое покрытие с меньшим заявленным коэффициентом трения не обязательно окажется лучшим для любого механизма.

В технических данных одной графитовой сухой пленки приведен коэффициент трения COF 0,06–0,12. Там же указаны несущая способность менее 40 000 psi и ресурс износа 120 000 циклов по заданному методу испытаний. Эти значения относятся к конкретной системе и процедуре тестирования. Сравнивать их с данными другого покрытия можно только при сопоставимых условиях измерения.

Для другого типа графитовых покрытий справочник приводит μ = 0,12 в испытании press-fit. Это не противоречит диапазону 0,06–0,12: речь идет о разных материалах или условиях испытаний. Коэффициент трения зависит не только от твердой смазки, но и от приработки, состояния сопряженной поверхности и способа оценки.

При выборе важно учитывать несколько параметров одновременно:

• коэффициент трения при сопоставимой методике испытания;
• несущую способность покрытия;
• износ и число циклов, выдержанных в тесте;
• адгезию, то есть сцепление пленки с поверхностью;
• температурную и химическую стойкость;
• состояние поверхности и требования к ее подготовке.

Высокая температура может сделать графит предпочтительным даже тогда, когда PTFE обеспечивает более выраженный разделительный эффект. И наоборот, минимальный коэффициент трения сам по себе не доказывает, что покрытие выдержит нужную нагрузку или сохранит свойства после износа. Для ответственного узла следует запрашивать протокол испытаний с описанием режима, нагрузки и состояния поверхности.

Как подбирать и наносить твердое смазочное покрытие

Покрытия могут различаться связующим, требованиями к подготовке основания, толщиной и режимом сушки или отверждения. Если перенести процесс без проверки, итоговая адгезия и ресурс пленки могут отличаться от ожидаемых.

Для типичных сухих пленок приводится толщина около 0,0002–0,0005 дюйма, то есть примерно 5–13 мкм. Для графитовых покрытий воздушной сушки указан оптимальный слой 5–10 мкм. Это ориентиры для описанных систем, а не общая норма для всех составов. Рабочую толщину нужно сверять со спецификацией покрытия и технологией нанесения.

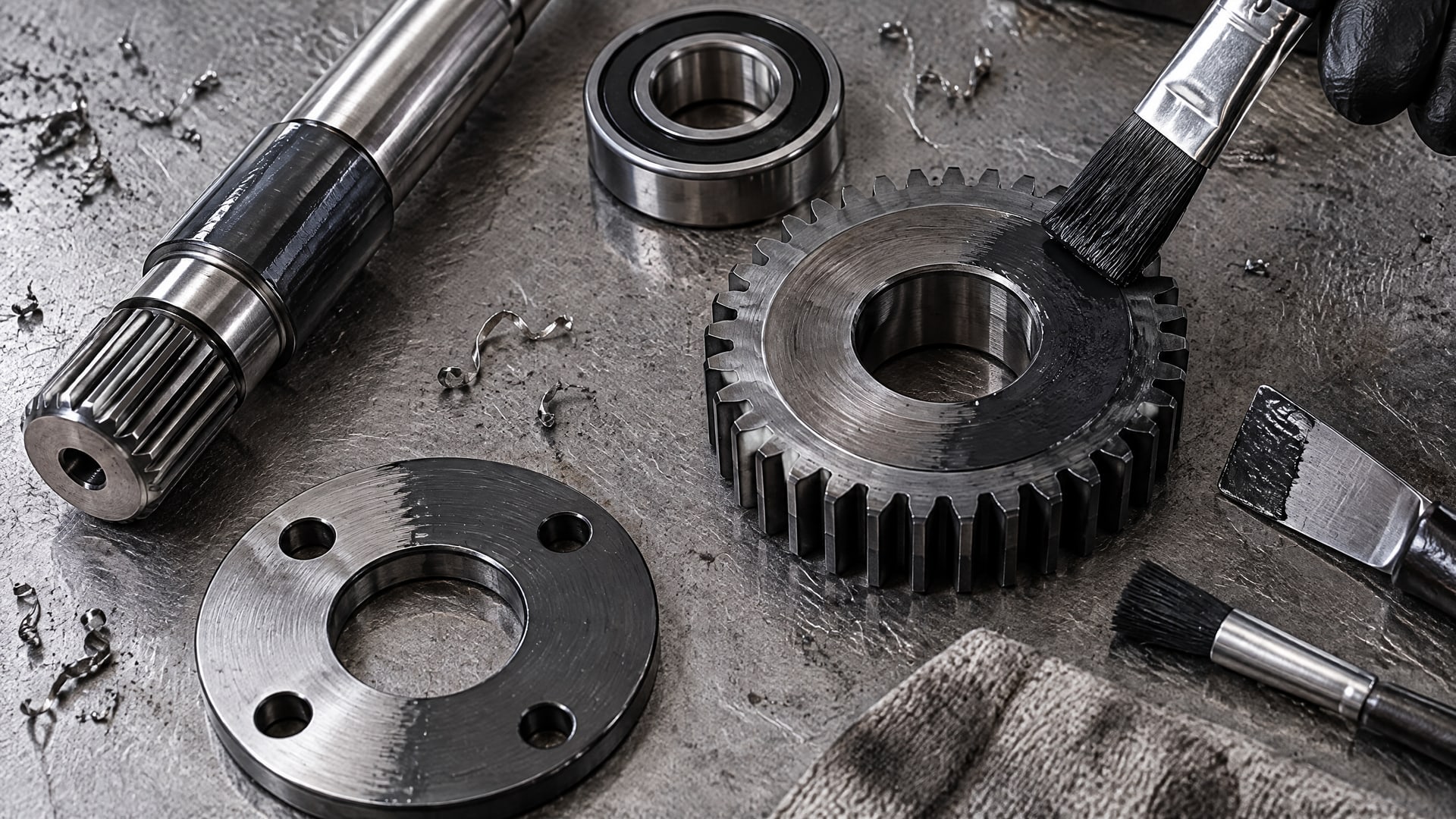

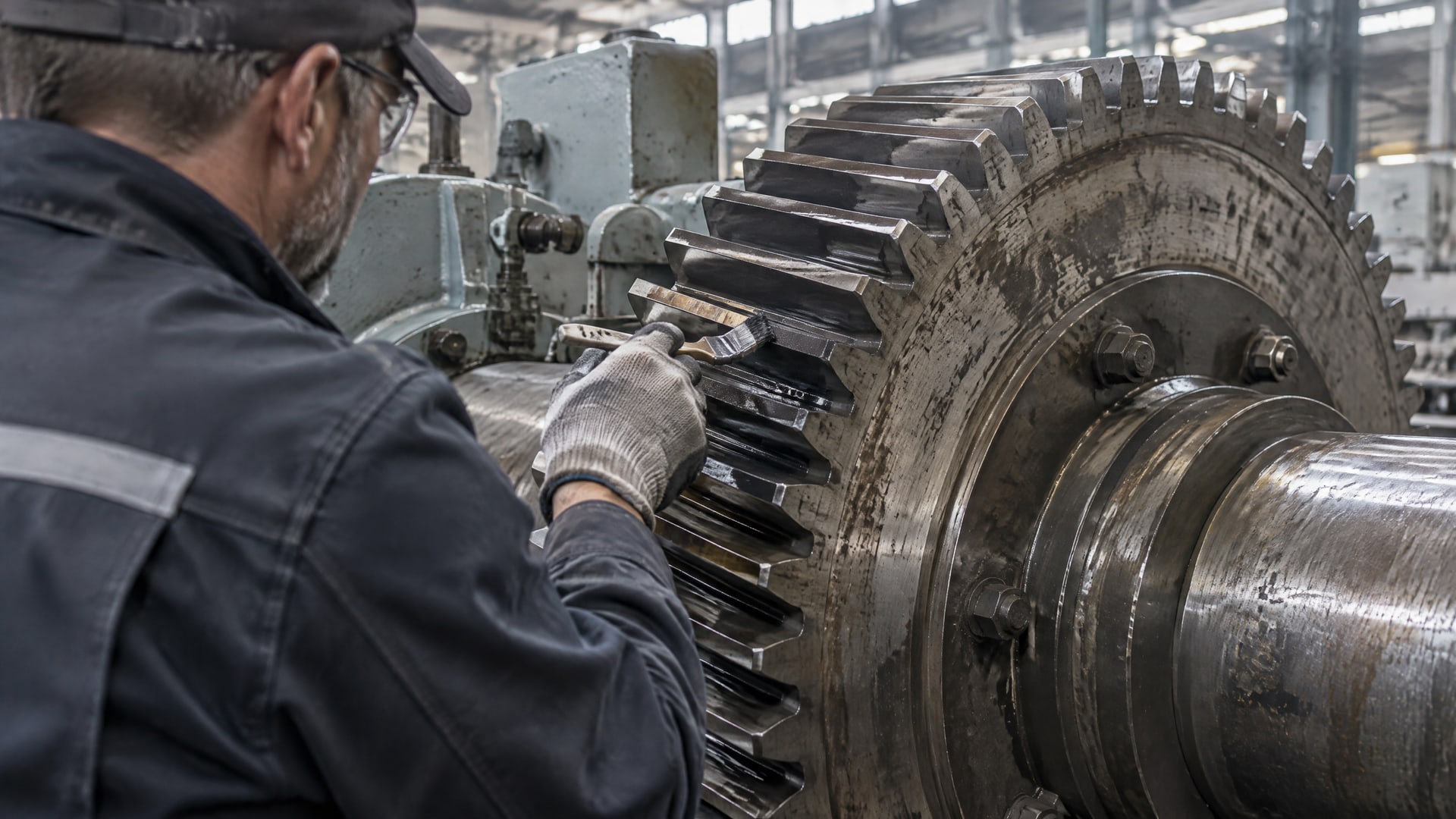

Покрытия наносят распылением, окунанием, dip/spin, tumble spray или кистью на подготовленную поверхность. Выбор способа зависит от геометрии детали и процесса производства. При подборе также проверяют тип связующего и совместимость с материалом основания, поскольку эти параметры влияют на сцепление пленки и ее поведение при нагрузке.

Перед промышленным применением целесообразно проверить покрытие на деталях или образцах с сопоставимой подготовкой поверхности. Условия теста должны отражать рабочую нагрузку, температуру, влажность и режим движения узла. Если важны износ и трение, сравнивают протоколы испытаний, а не только паспортные значения без описания методики.

Антипригарные покрытия для оборудования: когда графит не заменяет PTFE

Это важно в задачах, где нужно снизить прилипание материала к поверхности. Поэтому графит нельзя считать автоматической заменой PTFE во всех случаях, когда нужны антипригарные покрытия для оборудования.

Графит имеет смысл рассматривать, если температура процесса высока и PTFE-система не отвечает требованиям по термостабильности. Но одного температурного преимущества недостаточно: нужно выяснить, присутствует ли в рабочей среде влага, и сохраняется ли нужный смазывающий эффект. Если оборудование работает в глубоком вакууме или в сухой атмосфере, применимость графита требует особенно внимательной проверки.

В источниках для графитовых систем приведены существенно различающиеся диапазоны: от −35 °C до +600 °C для одного типа покрытия и от −73 °C до +649 °C для другого. Для PTFE-ориентированных систем указан диапазон от −180 °C до +450 °C, а для некоторых условий вакуумного применения приводится значение до 1 100 °C. Эти цифры нельзя использовать как готовую таблицу предельных температур для любых смазочных покрытий машин: они относятся к определенным материалам и условиям.

Инженеру при сравнении стоит разделить требования процесса на две группы. Первая - свойства поверхности: разделение материала, коррозионная защита, снижение трения. Вторая - режим работы: температура, влажность, нагрузка, атмосфера и длительность воздействия. Если доминирует высокотемпературная нагрузка, графит заслуживает оценки. Если принципиальны антиадгезионные свойства и защита от коррозии, PTFE может оказаться более подходящим решением.

Как сравнивать результаты испытаний и принимать решение

Коэффициенты трения и износа имеют смысл только при известных условиях испытаний. На итог влияют методика, нагрузка, состояние поверхности и приработка покрытия. Поэтому для поставщика важно запрашивать не только заявленный показатель, но и протокол с описанием теста.

Для отчетности по испытаниям графитовых подшипниковых и уплотнительных материалов применяют руководство ASTM C808-75(2021). Оно относится к представлению результатов испытаний на трение и износ углеродных и графитовых материалов. Этот стандарт полезен как ориентир по отчетности, но не заменяет проверку конкретного покрытия в условиях целевого узла.

В закупочной документации следует фиксировать параметры, которые позволяют сопоставить предложения:

• тип твердой смазки и связующего;
• требования к подготовке поверхности;
• рекомендуемую толщину сухой пленки;
• способ нанесения и режим сушки или отверждения;
• температурный диапазон и ограничения по влажности;
• коэффициент трения, нагрузку и методику испытания;
• данные по износу и адгезии.

Такая спецификация снижает риск сравнения несопоставимых характеристик. Например, значение μ = 0,12 в испытании press-fit и диапазон COF 0,06–0,12 из другого теста нельзя трактовать как прямое ранжирование покрытий. Аналогично, толщину 5–10 мкм для одной графитовой системы не следует переносить на другую без подтверждения производителя.

Практический порядок выбора прост: определить условия работы узла, выбрать приоритет между термостойкостью и разделительными свойствами, проверить ограничения по влаге и химической среде, затем провести испытания по согласованной методике. Для ответственного оборудования результат теста на репрезентативной поверхности важнее общего названия покрытия.

Часто задаваемые вопросы

Что выбрать: графит или PTFE-покрытие?

Графит чаще рассматривают для высокотемпературных условий, поскольку его термостабильность выше. PTFE-системы обычно выбирают, когда важны коррозионная защита, химическая стойкость и разделительные свойства при более легкой нагрузке. Решение зависит также от влажности, нагрузки, атмосферы и методики испытаний.

Можно ли заменить PTFE графитовым покрытием без изменения технологии?

Не следует считать такую замену прямой. Графитовые и PTFE-системы могут отличаться типом связующего, подготовкой поверхности, рекомендуемой толщиной и режимом сушки или отверждения. Перед переносом процесса нужно сверить спецификацию покрытия и испытать его на поверхности с сопоставимой подготовкой.

Работает ли графитовое покрытие в сухой среде или вакууме?

Смазывающее действие графита зависит от наличия влаги или водяного пара. В глубоком вакууме графит работает плохо, поэтому для таких условий его нельзя выбирать только по температурному диапазону. Нужно проверить атмосферу узла и подтвердить работу покрытия испытанием в условиях, близких к эксплуатации.

Достаточно ли сравнить коэффициенты трения?

Нет. Коэффициент трения зависит от методики, приработки и состояния поверхности. При выборе также учитывают несущую способность, износ, адгезию, температуру и химическую стойкость. Сравнивать значения корректно только при сопоставимых условиях испытаний и с доступными протоколами.

Заключение

Графитовые твердые смазочные покрытия выигрывают у PTFE-решений прежде всего термостабильностью и применимостью в высокотемпературных узлах. PTFE обычно сильнее по разделительным свойствам и коррозионной защите, поэтому универсального победителя нет. Для правильного выбора нужно учитывать температуру, влажность, нагрузку, атмосферу и требуемый эффект на поверхности.

Следующий шаг для инженера или снабженца - зафиксировать условия работы узла, запросить спецификацию и протоколы испытаний выбранных систем, затем сравнить покрытия на подготовленной поверхности при сопоставимой нагрузке и температуре.
