Для пары металл-металл антипригарное покрытие выбирают не по одному показателю скольжения. Нужно отдельно оценить коэффициент трения, износ, адгезию к подложке и условия работы узла. Низкий коэффициент трения сам по себе не подтверждает, что покрытие выдержит нагрузку и сохранит свойства в эксплуатации.

Статья поможет инженерам, техническим специалистам и снабженцам сравнить PTFE-, DLC- и тонкие керамические покрытия, разобраться в методах испытаний и составить требования к выбору. Главный практический ориентир - сопоставлять результаты только тех испытаний, условия которых близки к реальной работе узла.

Как сравнивать антипригарное покрытие для узлов трения

Это не взаимозаменяемые показатели. Покрытие с низким коэффициентом трения может быстрее терять целостность при определенной нагрузке или схеме контакта.

Поэтому «лучшее антипригарное покрытие» для промышленного узла - не обязательно то, у которого в одном испытании получено минимальное значение коэффициента трения. Для оценки нужны как минимум результаты по трению, износу и адгезии, а также описание среды и схемы испытания. Указывают, например, работали ли образцы всухую или во влажной среде, какая пара контактировала и как была приложена нагрузка.

ISO 15359:1999 описывает измерение статического и кинетического коэффициентов трения на горизонтальной плоскости. Этот метод дает сведения о трении, но сам по себе не характеризует долговечность покрытия в узле металл-металл. Для испытания DLC-пленок в паре шар-диск в сухих условиях применяют ISO 18535:2016: метод позволяет определять коэффициент трения и удельную скорость износа.

При выборе антипригарного покрытия проверяют не только число в протоколе, но и методику, условия и конечный критерий испытания. Если параметры теста не соответствуют работе узла, результат нельзя напрямую переносить на оборудование. Такой подход помогает избежать сравнения несопоставимых данных и выбора по рекламному заявлению о «лучшем» покрытии.

Какие испытания показывают трение, износ и адгезию

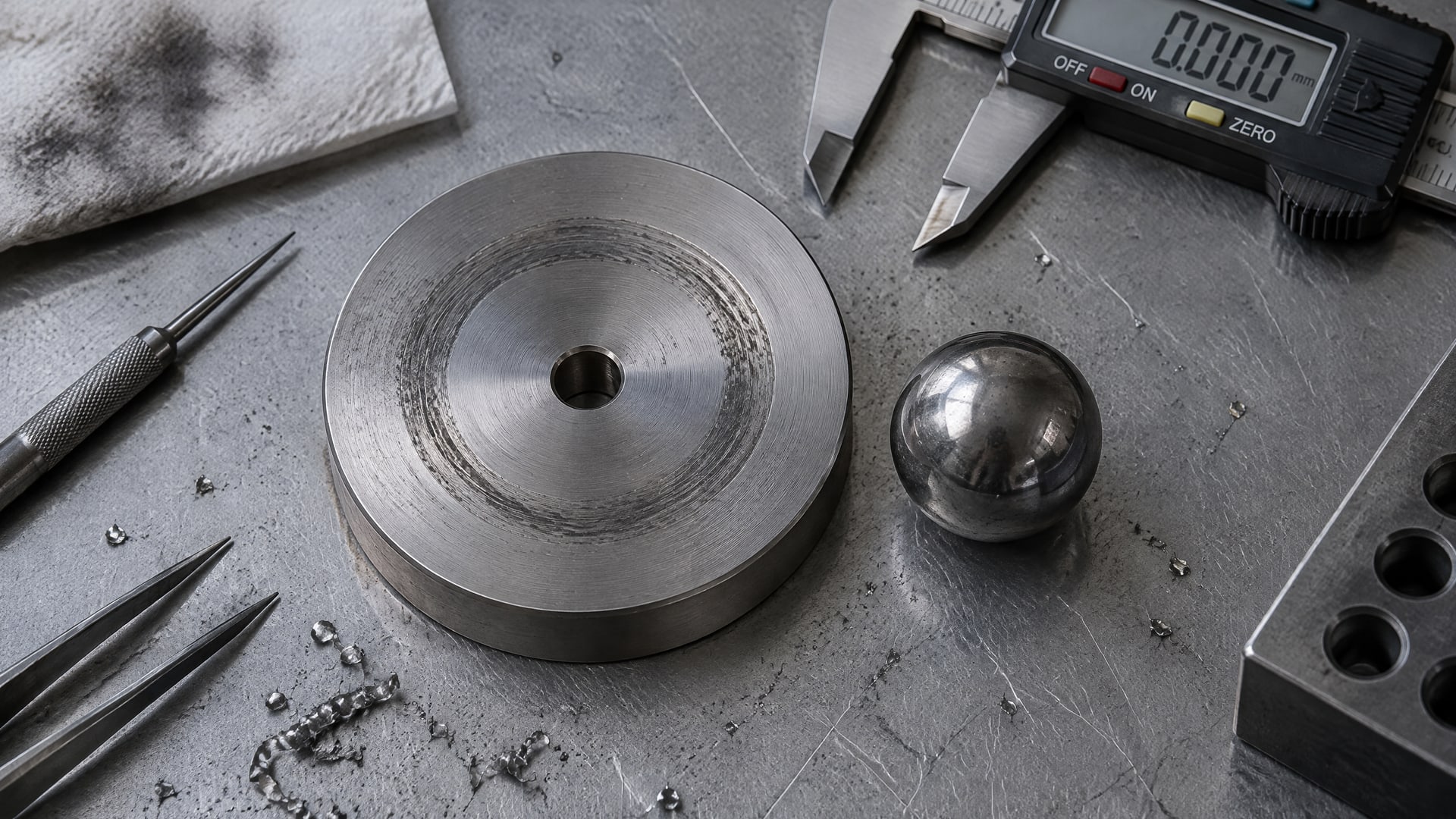

ISO 18535:2016 применяют для определения коэффициента трения и удельной скорости износа DLC-пленок в паре шар-диск при сухом испытании. ISO 23737:2021 предназначен для оценки трения и износостойкости тонких керамических пленок толщиной примерно до 1 мкм в сухой и высоковлажной среде.

Если поверхность может контактировать с абразивным материалом, полезен отдельный тест на истирание. ISO 21546:2019 описывает оценку стойкости покрытия к трению абразивным материалом, который перемещается по поверхности под нагрузкой; метод применим к пластикам и металлам. Для органических покрытий в отраслевых материалах также упоминается испытание Taber abrasion по ASTM D4060. Результат обычно выражают потерей массы в миллиграммах после заданного числа циклов, часто 500 или 1000.

Адгезию и сопротивление механическому повреждению проверяют отдельно. ISO 1518-1:2019 используют для оценки стойкости однослойных и многослойных покрытий к проникновению при царапании. Результат можно представить как pass/fail или как минимальную нагрузку, при которой покрытие пробивается. Такой тест помогает оценить уязвимость при механическом воздействии, но не прогнозирует коэффициент трения или скорость износа в работе.

Для керамических покрытий в источниках также приведен метод возвратно-поступательного испытания на износ EN 1071-12:2010, где образец нагружают штифтом или сферическим наконечником. Перед испытанием важно зафиксировать условия: сухая или влажная среда, тип пары, нагрузка, путь скольжения и шероховатость. Иначе показатели из разных протоколов нельзя корректно сопоставить.

PTFE: низкое трение не гарантирует долговечность

Это важное различие для инженера: антиприлипание может быть выражено хорошо, тогда как ресурс покрытия в конкретной паре металл-металл требует отдельной проверки.

В одном из описанных испытаний PTFE-покрытие показало коэффициент трения около 0,18, а пробой зафиксировали примерно на 130-м обороте. В том же материале критическая нагрузка разрушения адгезии составила около 8,5 Н. Эти цифры относятся к конкретным условиям испытания, а не являются универсальными характеристиками всех PTFE-покрытий. Для сравнения с другим решением нужно знать, как именно проводили тест.

Практический выбор не стоит сводить к вопросу, какое антипригарное покрытие лучше по одному значению коэффициента трения. Сопоставьте коэффициент трения с данными об износе и адгезии, а также проверьте, насколько испытательная схема похожа на рабочий контакт. Если покрытие испытывали при другой нагрузке или в другой среде, полученное значение не дает прямого прогноза срока службы узла.

Потребительские критерии, которыми выбирают сковороду с антипригарным покрытием, не заменяют требований к промышленному узлу. В оборудовании важны пара материалов, нагрузка, путь скольжения и режим контакта. Поэтому описание покрытия для бытовой посуды не дает достаточных оснований для подбора покрытия узлов трения металл-металл.

DLC и керамические пленки: отдельные методы оценки

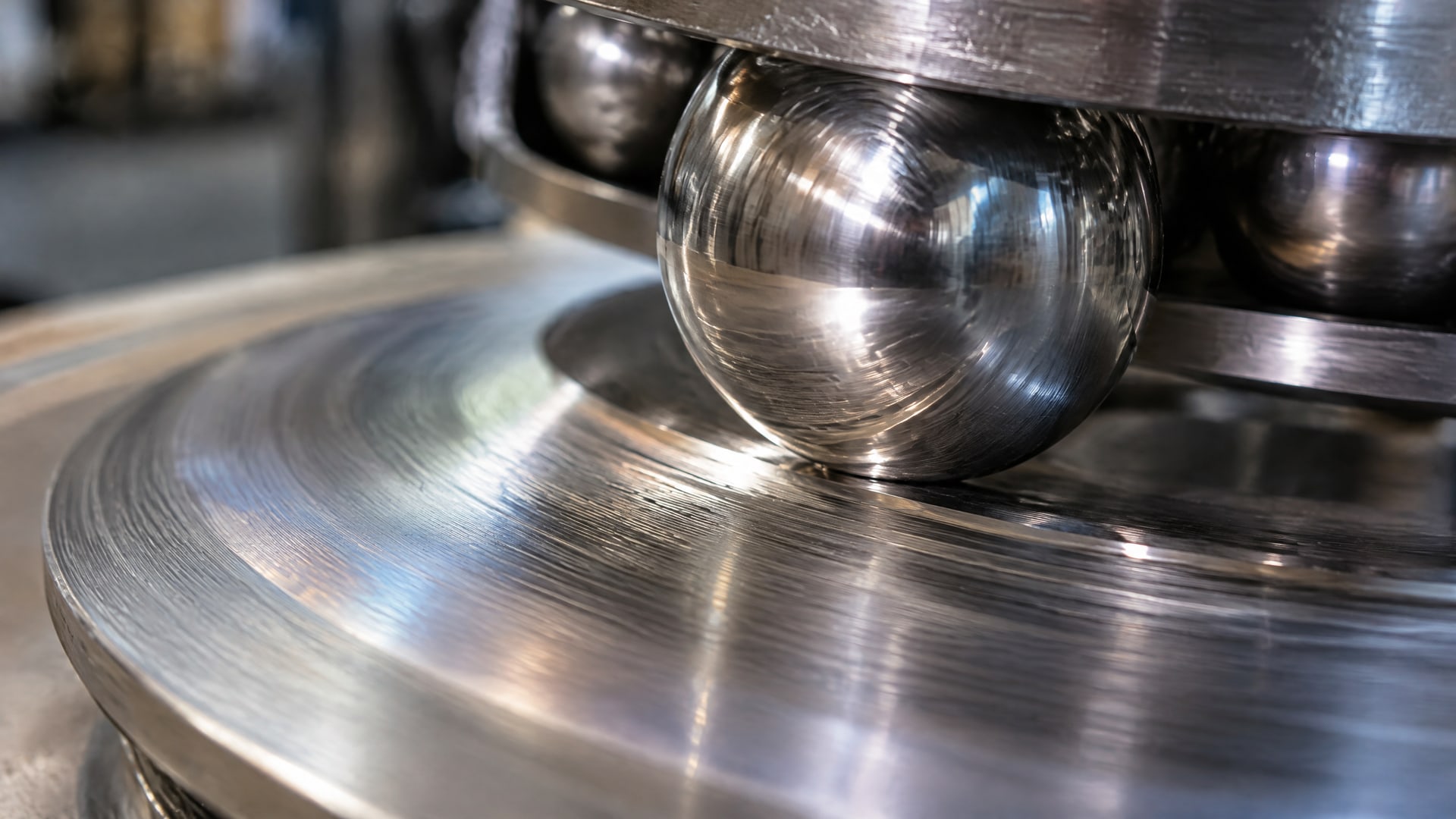

В паре шар-диск и сухих условиях по ней определяют коэффициент трения и удельную скорость износа. Такой тест позволяет рассматривать сразу две трибологические характеристики, но его результаты следует интерпретировать применительно к заданной схеме контакта и условиям работы.

Для тонких керамических пленок используют ISO 23737:2021. Метод оценивает коэффициент трения и износостойкость пленок толщиной примерно до 1 мкм как в сухой, так и в высоковлажной среде. При сравнении важно учитывать, что изменение среды может влиять на результат: сухой тест и испытание при высокой влажности не следует представлять как полностью взаимозаменяемые.

Отдельная группа испытаний связана с абразивным воздействием. ISO 21546:2019 описывает перемещение абразивного материала по поверхности под нагрузкой, а ASTM D4060 часто используют для органических покрытий с оценкой потери массы после заданного числа циклов, нередко 500 или 1000. Эти методы помогают оценить сопротивление истиранию, но не заменяют проверку трения в заданной паре металл-металл.

Если на этапе сборки вероятны царапины или механическое повреждение, дополнительно используют ISO 1518-1:2019. Он показывает, при какой нагрузке покрытие пробивается при царапании или проходит ли оно проверку по критерию pass/fail. Однако положительный результат такого теста не доказывает, что покрытие будет хорошо работать в узле трения: для этого нужны отдельные данные по трению и износу.

Как выбрать покрытие под условия работы узла

Зафиксируйте материалы контактирующих деталей, состояние поверхности и режим работы, затем укажите нагрузку, путь скольжения и возможную влажность. Именно эти параметры влияют на то, насколько результаты теста применимы к оборудованию.

При составлении требований удобно использовать четыре группы характеристик:

• Коэффициент трения, измеренный подходящим методом, например по ISO 15359:1999 для статического и кинетического трения на горизонтальной плоскости.
• Износ, оцененный по методике, соответствующей типу пленки и предполагаемому контакту, например по ISO 18535:2016 для DLC или ISO 23737:2021 для тонких керамических пленок.
• Адгезия к подложке, для которой используют отдельную оценку, а не косвенный вывод из низкого трения.
• Стойкость к царапанию или абразивному воздействию, если такие повреждения возможны при монтаже или в эксплуатации; для этого применимы ISO 1518-1:2019 и ISO 21546:2019.

Для сопоставимости испытаний запросите протокол с описанием условий, а не только итоговое число. Если сравниваются PTFE- и DLC-покрытия, учитывайте, что для PTFE приведенный результат около 0,18 и пробой примерно на 130-м обороте относятся к конкретному испытанию, тогда как ISO 18535:2016 задает метод для DLC-пленок в паре шар-диск. Разные схемы тестирования не дают прямого рейтинга материалов.

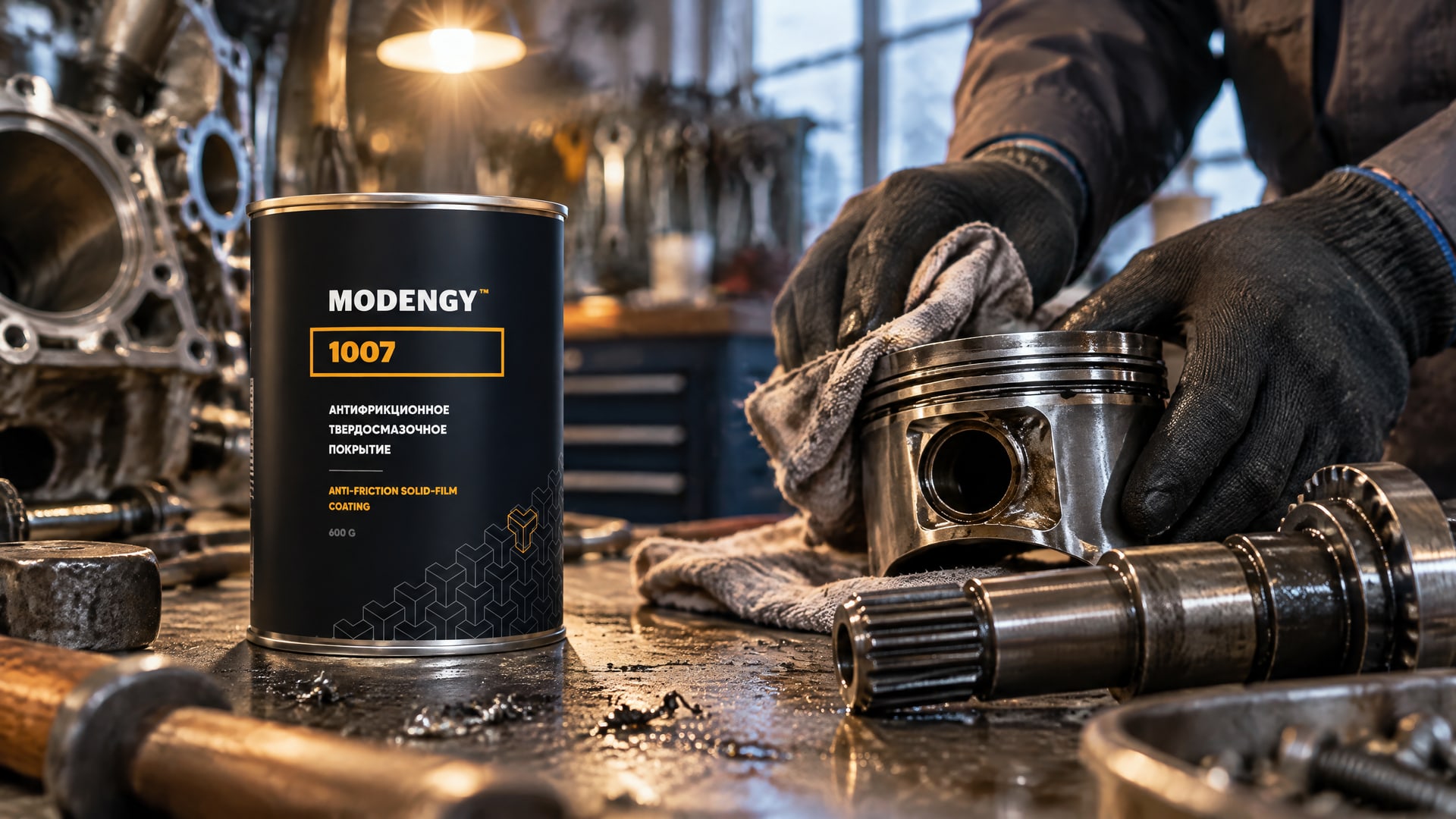

Для узлов автотехники, где требуется твердосмазочное покрытие на основе графита, в перечне применений MODENGY 1007 указаны юбки поршней, шлицевые соединения и вкладыши коленчатых и распределительных валов. Для этого покрытия указан рабочий диапазон от -50 до +350 °C. При подборе для конкретного узла эти данные нужно соотносить с условиями его работы, а трибологические характеристики подтверждать подходящими испытаниями.

Часто задаваемые вопросы

Какое антипригарное покрытие лучше для узла трения металл-металл?

Универсального ответа нет: покрытия сравнивают по коэффициенту трения, износу, адгезии и условиям испытаний. Низкое трение не доказывает высокую износостойкость. Для выбора нужны результаты тестов, выполненных в условиях, близких к работе узла, и описание метода, по которому получены значения.

Можно ли выбрать покрытие только по коэффициенту трения?

Нет. Коэффициент трения характеризует трение в заданных условиях, но не показывает сам по себе скорость износа и прочность сцепления с подложкой. Для DLC-пленок ISO 18535:2016 предусматривает оценку трения и удельной скорости износа, а адгезию и стойкость к царапанию проверяют отдельно.

Что показывает испытание на царапание?

ISO 1518-1:2019 оценивает стойкость однослойного или многослойного покрытия к проникновению при царапании. Результат можно представить как pass/fail либо как минимальную нагрузку, при которой покрытие пробивается. Такой тест не заменяет испытания трения и износа в паре металл-металл.

Подходит ли сравнение со сковородой с антипригарным покрытием?

Не напрямую. Бытовое антиприлипание и работа промышленного узла трения металл-металл требуют разных критериев оценки. Для оборудования важны коэффициент трения, износ, адгезия и условия контакта. Описание покрытия бытовой посуды не заменяет протокол испытаний для промышленной пары.

Заключение

Антипригарное покрытие для узла металл-металл нельзя выбирать только по низкому коэффициенту трения или по заявлению об износостойкости. Сопоставляйте данные по трению, износу и адгезии, учитывайте среду, нагрузку и схему контакта. Методы ISO 18535:2016, ISO 23737:2021, ISO 21546:2019 и ISO 1518-1:2019 помогают разделить эти свойства и оценить их по подходящим испытаниям.

Следующий шаг для инженера или снабженца - составить описание рабочего контакта и запросить результаты испытаний с условиями и методиками. Затем сравнить покрытия по одинаковым критериям и проверить, насколько протоколы соответствуют реальной работе оборудования.
