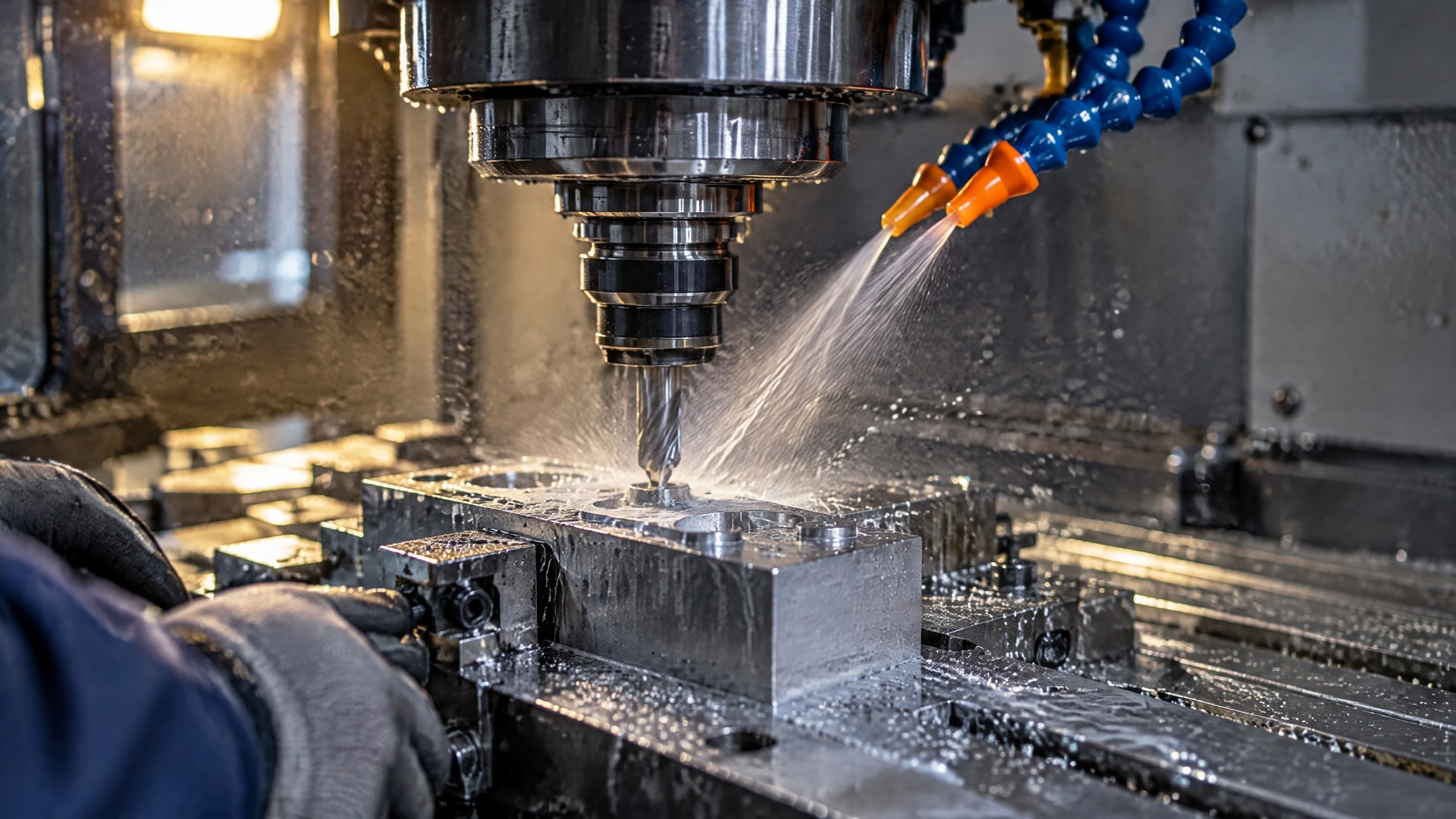

Для измерения концентрации СОЖ в цехе используют рефрактометр: снимают показание и умножают его на коэффициент, указанный для конкретной жидкости. Чтобы получать сопоставимые результаты, прибор калибруют водой, используемой для приготовления эмульсии, а пробу берут из рабочей зоны подачи, не с поверхности бака. Для непрерывного контроля на станке устанавливают автоматизированную систему мониторинга.

Статья будет полезна инженерам и техническим специалистам, которые настраивают контроль СОЖ, а также закупщикам, выбирающим прибор или систему для отдельного станка либо линии. Разберем, как проводить ручные измерения, чем они отличаются от онлайн-контроля и какие дополнительные параметры помогают оценивать состояние эмульсии.

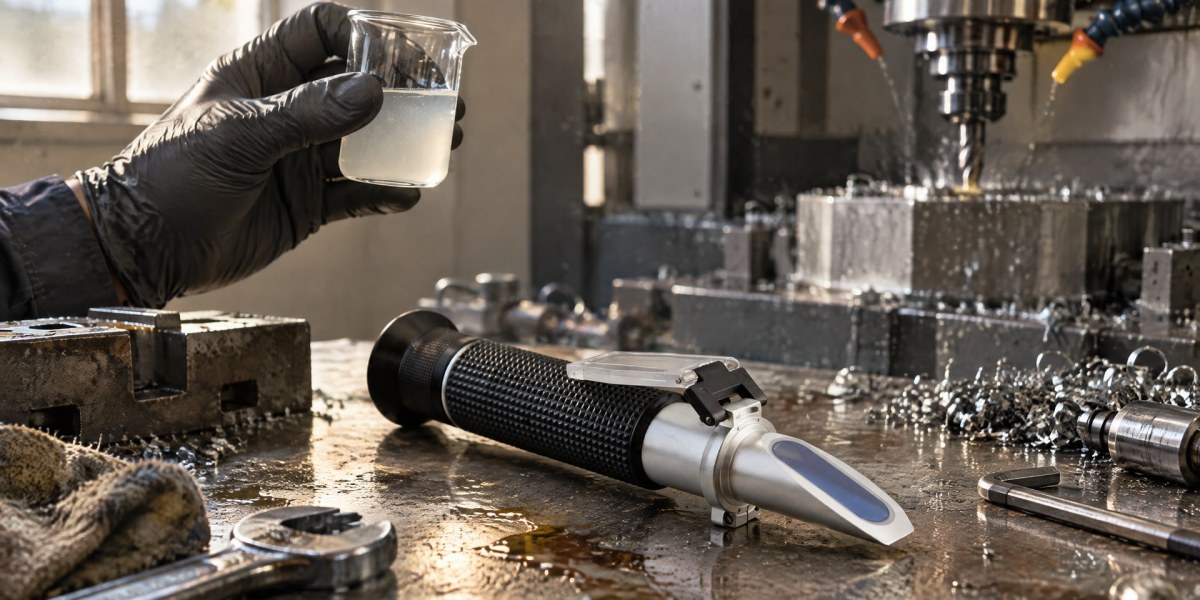

Как выполнять измерение концентрации СОЖ рефрактометром

Но значение на шкале прибора не всегда совпадает с фактической концентрацией эмульсии. Для расчета показание умножают на рефракционный фактор, который зависит от состава и марки СОЖ. Универсального коэффициента для всех жидкостей нет.

Перед работой рефрактометр калибруют дистиллированной водой или водой, на которой готовят эмульсию. После калибровки нулевое показание должно составлять 0,0%. Это помогает уменьшить систематическое отклонение, связанное с настройкой прибора и свойствами воды.

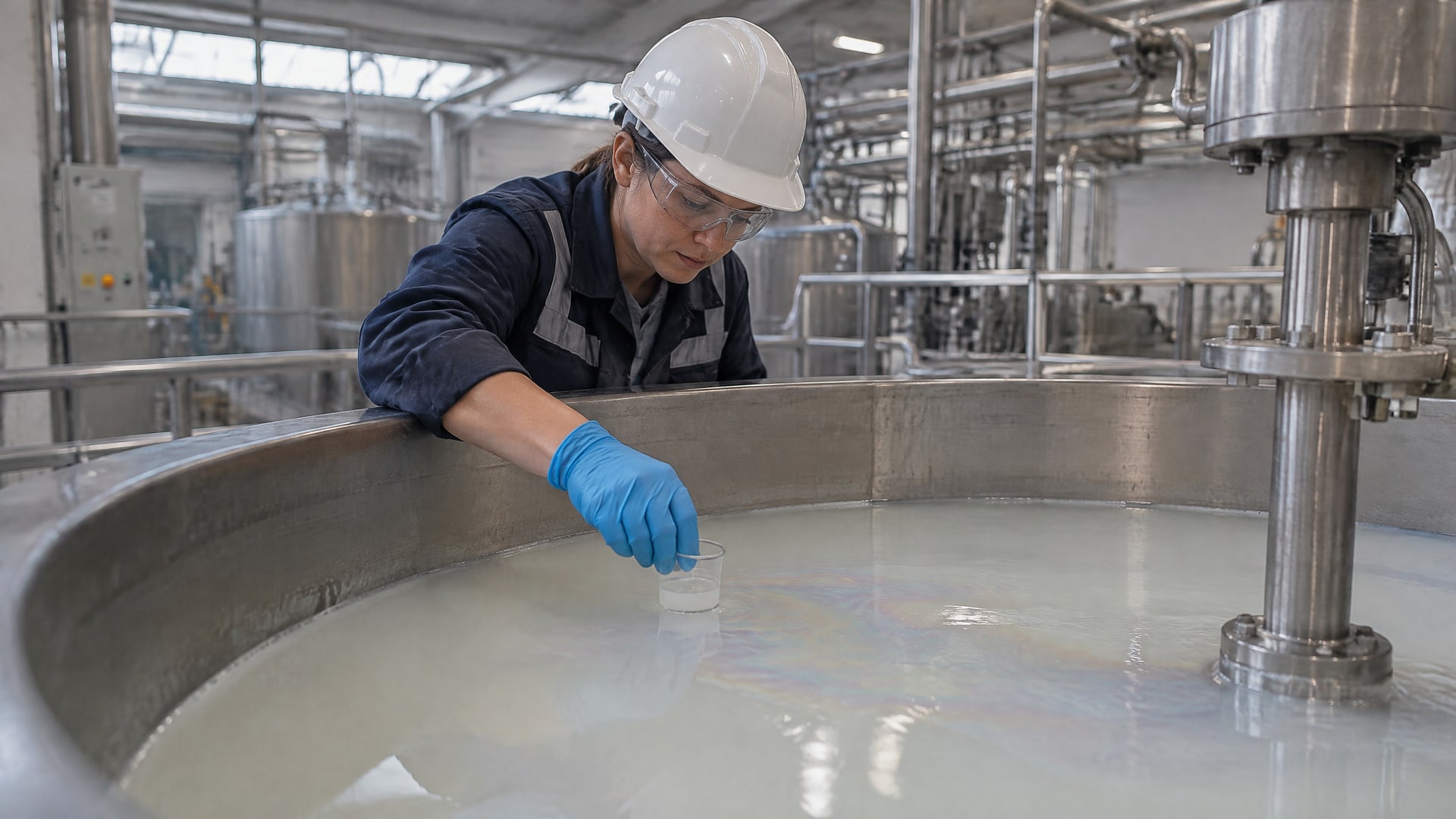

Пробу отбирают из зоны подачи СОЖ, например из шланга или лотка. Не стоит набирать жидкость с поверхности бака: там может находиться пленка постороннего масла, способная завысить показание. Для стабильного контроля важно сохранять одинаковый способ отбора и измерения.

Прибор для измерения концентрации СОЖ: порядок проверки

• Откалибруйте рефрактометр на подходящей воде и убедитесь, что показание равно 0,0%.
• Возьмите пробу из зоны подачи, а не с поверхности бака.
• Нанесите пробу на призму и снимите показание.
• Умножьте его на рефракционный фактор, указанный для конкретной СОЖ.
• Сравните полученную концентрацию с рабочим значением, установленным для применяемой жидкости и операции.

Измерения проводят ежедневно в начале смены. При интенсивной работе контроль выполняют чаще, а также повторяют после доливки концентрата или воды и при изменении внешнего вида эмульсии. Такой порядок позволяет заметить отклонение, но не заменяет анализ других параметров жидкости.

Как организовать онлайн-контроль СОЖ на станке

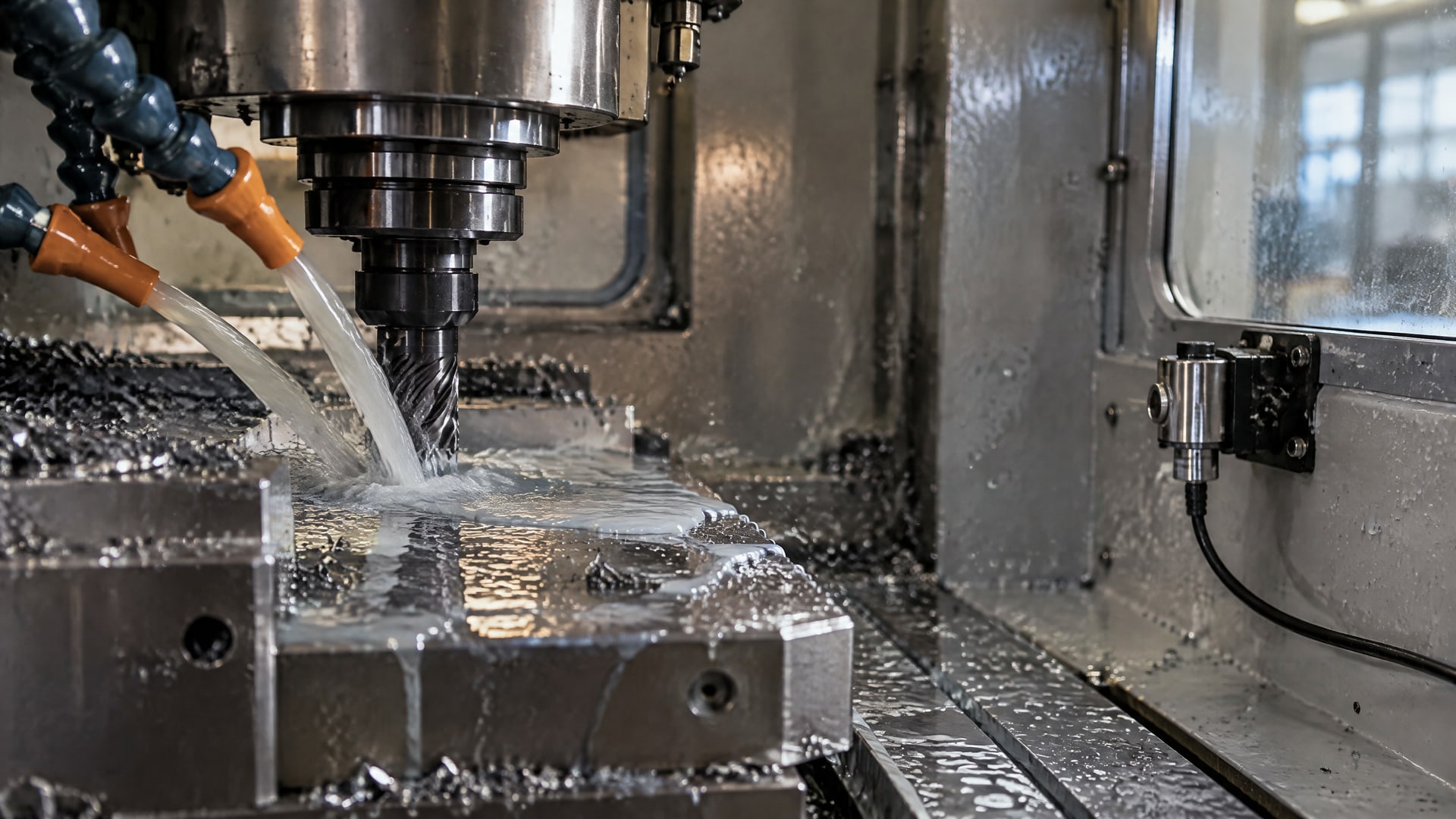

Чтобы видеть изменения между проверками, на станке или линии устанавливают автоматизированную систему мониторинга. Такие решения измеряют концентрацию в реальном времени и могут одновременно отслеживать pH, температуру и электропроводность. Данные передаются на локальный экран или в онлайн-портал.

При выборе системы важно определить, где будут использоваться данные. Для отдельного станка может быть достаточно локального отображения параметров, а для линии полезны централизованный доступ и журнал измерений. История помогает сопоставлять изменения концентрации с режимом работы и находить моменты, когда параметр начал отклоняться.

Онлайн-контроль не отменяет требования к корректности измерений. До внедрения нужно выяснить, как система определяет концентрацию, учитывает ли свойства конкретной СОЖ и как передает данные оператору. Если параметры считываются автоматически, но результат нельзя сопоставить с продуктом и условиями применения, одних показаний недостаточно для обоснованного решения.

Ручной прибор и датчик концентрации СОЖ

Ручной рефрактометр удобен для периодической проверки: специалист отбирает пробу и самостоятельно выполняет измерение. Автоматизированный датчик обеспечивает мониторинг без постоянного ручного отбора, а система может сохранять журнал и предоставлять удаленный доступ к данным.

Портативный прибор помогает проверить отдельную пробу, но не ведет непрерывную запись изменений. EFELE Рефрактометр для СОЖ (Brix 0-20%) оснащен автоматической компенсацией температуры; он подходит для контрольного измерения, когда требуется быстро проверить пробу у станка. При этом для постоянного онлайн-мониторинга нужен отдельный автоматизированный комплекс.

Точность измерения СОЖ: что может исказить результат

Если прибор не обнулен на воде для приготовления эмульсии, возможна систематическая ошибка. Если пробу взяли с поверхности бака, масляная пленка может дать завышенное значение. Если не учли рефракционный фактор конкретной СОЖ, показание шкалы не отражает ее фактическую концентрацию.

Поэтому важно стандартизировать процедуру внутри смены и между операторами. В рабочей инструкции фиксируют, откуда отбирать пробу, на какой воде калибровать прибор и где брать коэффициент. После доливки концентрата или воды проводят повторную проверку, а при интенсивной работе увеличивают частоту измерений.

Стабильное показание концентрации не доказывает, что СОЖ полностью сохраняет рабочие свойства. При оценке состояния жидкости учитывают также pH, температуру и электропроводность, если эти параметры доступны для контроля. Комплексный мониторинг помогает видеть изменения, которые нельзя выявить по одному значению рефрактометра.

Для проверки чистоты применяют отдельные методы. ГОСТ Р 50815-95 связывает отбор проб механических примесей и определение их массовой концентрации с ГОСТ Р 50558. В ГОСТ Р 50558-93 описан гравиметрический подход: механические примеси определяют через взвешивание пробы на аналитических весах. Это контроль загрязнения, а не замена измерения концентрации рефрактометром.

Когда нужен лабораторный контроль СОЖ

В материалах по эксплуатации СОЖ описано титрование водного раствора концентрата соляной кислотой с индикатором и расчетом по калибровочному графику. Это более сложная процедура, чем измерение ручным прибором, поэтому в производстве ее рассматривают как дополнительный способ контроля.

Сопоставление методов особенно полезно, если изменилась партия СОЖ или вода, на которой готовят эмульсию, либо поменялся режим обработки. Результаты ручного измерения и лабораторной проверки можно использовать для анализа причин расхождения и проверки принятого коэффициента. При этом рефрактометр остается инструментом регулярного оперативного контроля, а лабораторный подход помогает дополнительно оценить результат.

Контроль концентрации не следует смешивать с оценкой механических примесей. Для концентрации используют рефрактометрический метод с поправочным коэффициентом, а для загрязнения СОЖ применяют процедуры, связанные с определением массы примесей. Выбор метода зависит от вопроса: нужно ли проверить состав рабочей эмульсии или ее чистоту.

Как внедрить автоматический контроль концентрации СОЖ

Для автоматизированного мониторинга могут быть важны сразу несколько параметров: концентрация, pH, температура и электропроводность. Это позволяет оценивать состояние СОЖ комплексно, а не ориентироваться только на один показатель.

Перед внедрением определяют, кто будет отслеживать данные и как на предприятии реагируют на отклонения. Журнал измерений помогает анализировать динамику и сопоставлять ее с доливкой воды или концентрата, изменением внешнего вида эмульсии и условиями работы оборудования. Если мониторинг не связан с понятным порядком проверки и корректировки, одни только данные не устраняют причину отклонения.

На практике автоматический контроль дополняют ручными проверками и периодическими лабораторными процедурами. Это особенно важно при смене партии СОЖ, воды или режима обработки: автоматизированная система показывает динамику, а контрольная проба помогает проверить показание. Такой подход соединяет оперативность онлайн-мониторинга с проверкой результата другими методами.

Часто задаваемые вопросы

Можно ли измерять концентрацию СОЖ с поверхности бака?

Не стоит: на поверхности может находиться пленка посторонних масел, которая завысит результат. Для измерения берут пробу из зоны подачи СОЖ, например из шланга или лотка. Важно также калибровать рефрактометр на воде, используемой для приготовления эмульсии, и применять коэффициент конкретной жидкости.

Показание рефрактометра равно фактической концентрации СОЖ?

Не обязательно. Для определения концентрации показание умножают на рефракционный фактор, который зависит от состава и марки СОЖ. Один коэффициент нельзя считать универсальным для всех продуктов. Если его не учесть, результат будет отличаться от фактической концентрации эмульсии.

Как часто проверять концентрацию СОЖ?

Практические инструкции рекомендуют измерять концентрацию ежедневно в начале смены. При интенсивной работе проверки проводят чаще, а также повторяют после доливки концентрата или воды и при изменении внешнего вида эмульсии. Для непрерывного наблюдения используют автоматизированные системы с регистрацией измерений.

Может ли ручной рефрактометр обеспечить онлайн-контроль?

Нет, ручной прибор дает показание отдельной пробы и не ведет непрерывный мониторинг. Для контроля в реальном времени применяют автоматизированные системы, которые могут отслеживать концентрацию и дополнительные параметры, сохранять журнал и передавать данные на локальный экран или в онлайн-портал.

Заключение

Точное измерение концентрации СОЖ начинается с корректного отбора пробы, калибровки рефрактометра на воде для приготовления эмульсии и применения коэффициента конкретной жидкости. Для контроля в реальном времени используют автоматизированные системы, а ручные измерения и лабораторные проверки помогают дополнить мониторинг и перепроверить результат.

Следующий шаг для предприятия - определить, достаточно ли регулярных замеров у станка или нужен непрерывный онлайн-контроль на отдельных станках и линии. Затем следует закрепить порядок отбора проб и проверки параметров, включая действия после доливки СОЖ, воды и при смене режима обработки.
