Надежная фиксация вал-втулочного соединения при переменных нагрузках начинается с правильного выбора посадки. Если в узле возможны вибрация или удары, инженеру стоит оценить, достаточно ли плотности сопряжения и длины посадки. Для снижения риска микроперемещений между деталями можно дополнить подходящую посадку анаэробным удерживающим составом. Он отверждается в зазоре между металлическими поверхностями и формирует связь, которая воспринимает осевые и радиальные нагрузки.

Статья пригодится инженерам, техническим специалистам и снабженцам, которые выбирают способ фиксации для валов, втулок и подшипников. Ниже разберем, как учитывать нагрузку и вибрацию, когда нужен анаэробный фиксатор подшипников и что проверить перед нанесением состава. Отдельно рассмотрим ограничения удерживающих составов и факторы, влияющие на выбор.

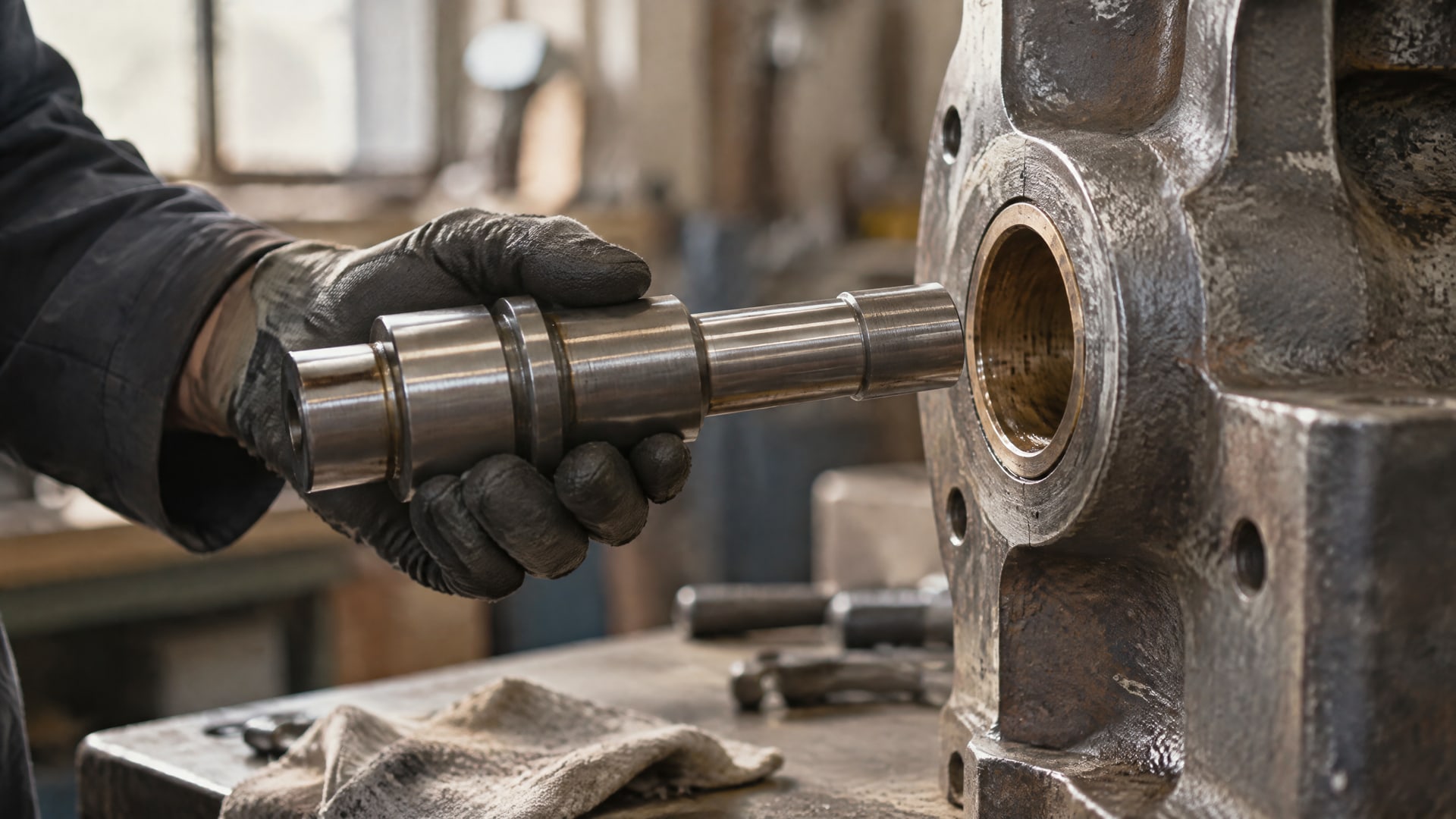

Как подобрать посадку для вал-втулочного соединения под нагрузку

Базовые схемы допусков и посадок задает ISO 286. В практических примерах для вал-втулочных соединений используют сочетания H7/k6, H7/n6, H7/p6 и P7/s6. Это не универсальный список готовых решений: конкретную посадку выбирают по конструкции и режиму работы узла.

При стабильных нагрузках может быть достаточно посадки, выбранной по ISO 286. Если соединение испытывает вибрацию, переменные или ударные нагрузки, рассматривают более плотное сопряжение и достаточную длину посадки. Увеличение длины контакта помогает распределить нагрузку по поверхности, поэтому менять только марку фиксирующего состава недостаточно. При проектировании важно проверять геометрию сопряжения и ее соответствие рабочему режиму.

Переходные посадки относят к locating fits, то есть посадкам для позиционирования деталей. Посадки с натягом применяют для постоянных соединений, в том числе для втулок, шестерен и подшипников на валу. Выбор между этими решениями зависит от того, как узел передает нагрузку и потребуется ли его разбирать. Если нужна передача усилия без заметного люфта, одного обозначения посадки в чертеже недостаточно: нужно учитывать нагрузку, сопряженную длину и состояние поверхностей.

Для шпоночного соединения действует отдельное условие. При реверсивных и ударных нагрузках используют более плотные посадки, чтобы уменьшить риск качания шпонки. Анаэробный состав может дополнить механическую фиксацию, но не заменяет расчет шпонки и посадки. Если сопряжение уже изношено, перед выбором способа фиксации проверяют наличие овальности, чрезмерного люфта и других отклонений геометрии.

Почему вибрация и фреттинг ослабляют соединение

При вибрации или переменной нагрузке в зоне контакта возникают микроподвижки. Они способствуют фреттингу, который сопровождается износом посадочных поверхностей. По мере увеличения зазора могут нарастать вибрация и шум, а износ ускоряется.

Фиксатор подшипников при вибрации рассматривают как способ уменьшить микроперемещения в цилиндрическом соединении. Анаэробный удерживающий состав заполняет зазор между валом и втулкой или подшипником и после отверждения образует связь, рассчитанную на осевые и радиальные нагрузки. Такой подход используют, когда традиционный натяг недостаточен или нежелателен, а также как дополнение к корректно выбранной посадке.

Важно не смешивать задачу фиксации с восстановлением изношенной детали. Состав предназначен для цилиндрических сопряжений с ограниченным зазором, а не для компенсации сильной овальности или большого люфта. Если геометрия повреждена, сначала требуется механическая оценка посадки и решение о восстановлении поверхности. Попытка залить чрезмерный зазор не исправляет форму детали и может дать ненадежный результат.

Для некоторых удерживающих составов в технических материалах приводится максимальный зазор до 0,1 мм. Это ориентир для отдельных продуктов, а не общее значение для всех составов. Допустимый зазор необходимо сверять с характеристиками выбранного продукта и фактическими размерами сопряжения. При вибронагруженной работе рациональнее сочетать рассчитанную посадку с составом, чем возлагать всю нагрузку на клеевой слой.

Как выбрать анаэробный фиксатор подшипников

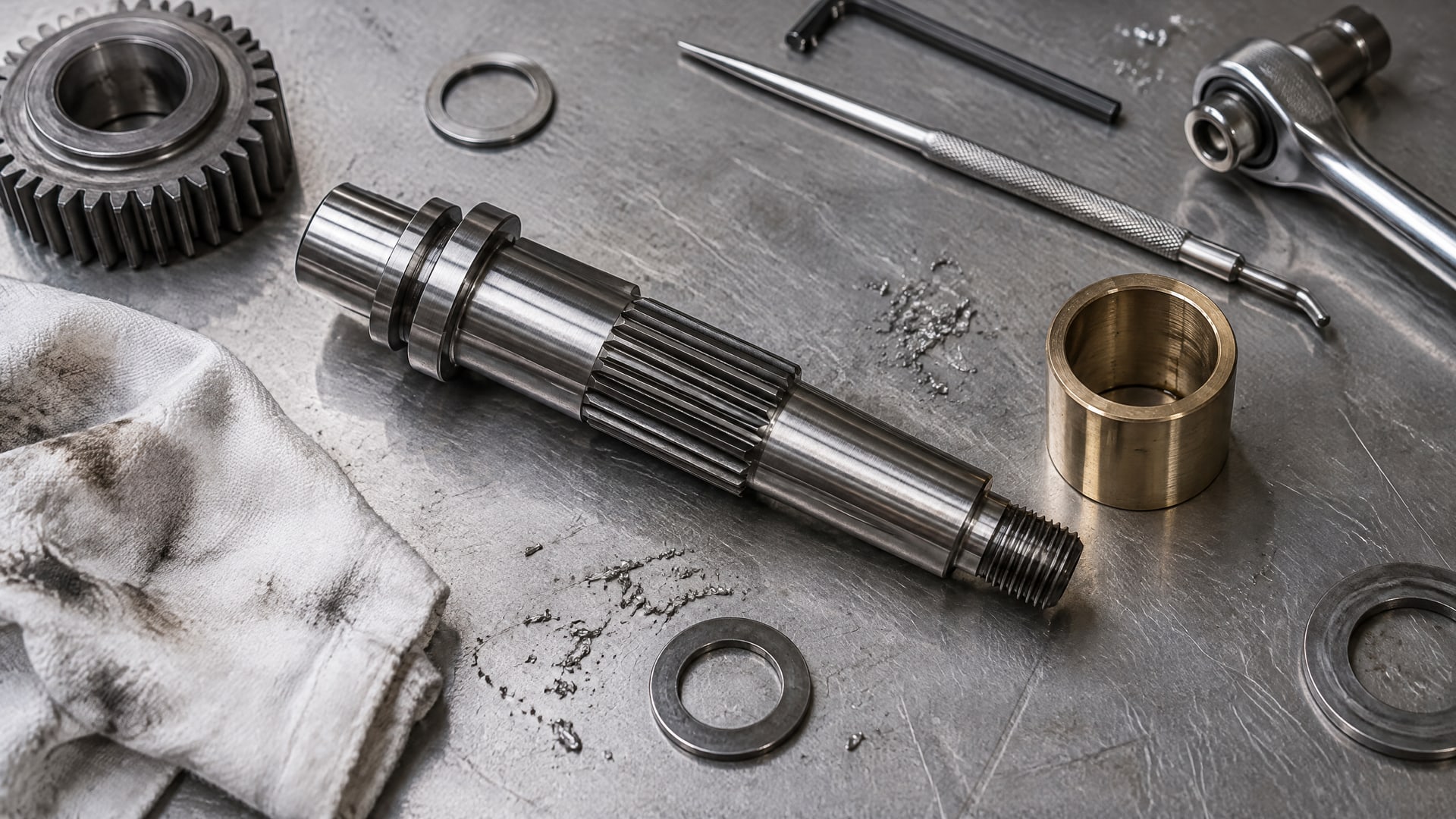

Также нужно понимать, какую нагрузку передает узел и какова его геометрия. Анаэробные составы используют для фиксации валов, втулок, подшипников, шестерен и шкивов. Для соединений, которым предстоит периодический демонтаж, рассматривают составы средней прочности; для постоянной фиксации применяют высокопрочные варианты, если это соответствует условиям узла.

Температурный предел зависит от конкретного состава. В технических материалах для некоторых высокопрочных удерживающих продуктов указана длительная работоспособность примерно до 150-200 °C, но переносить этот диапазон на другие продукты нельзя. В одном из материалов для высокопрочного состава также приводятся статическая прочность на стали более 6 Н/мм², вязкость 400-800 cps и заполнение зазора до 0,1 мм. Эти параметры относятся к конкретному описанному продукту, поэтому при подборе сверяются с характеристиками выбранного состава.

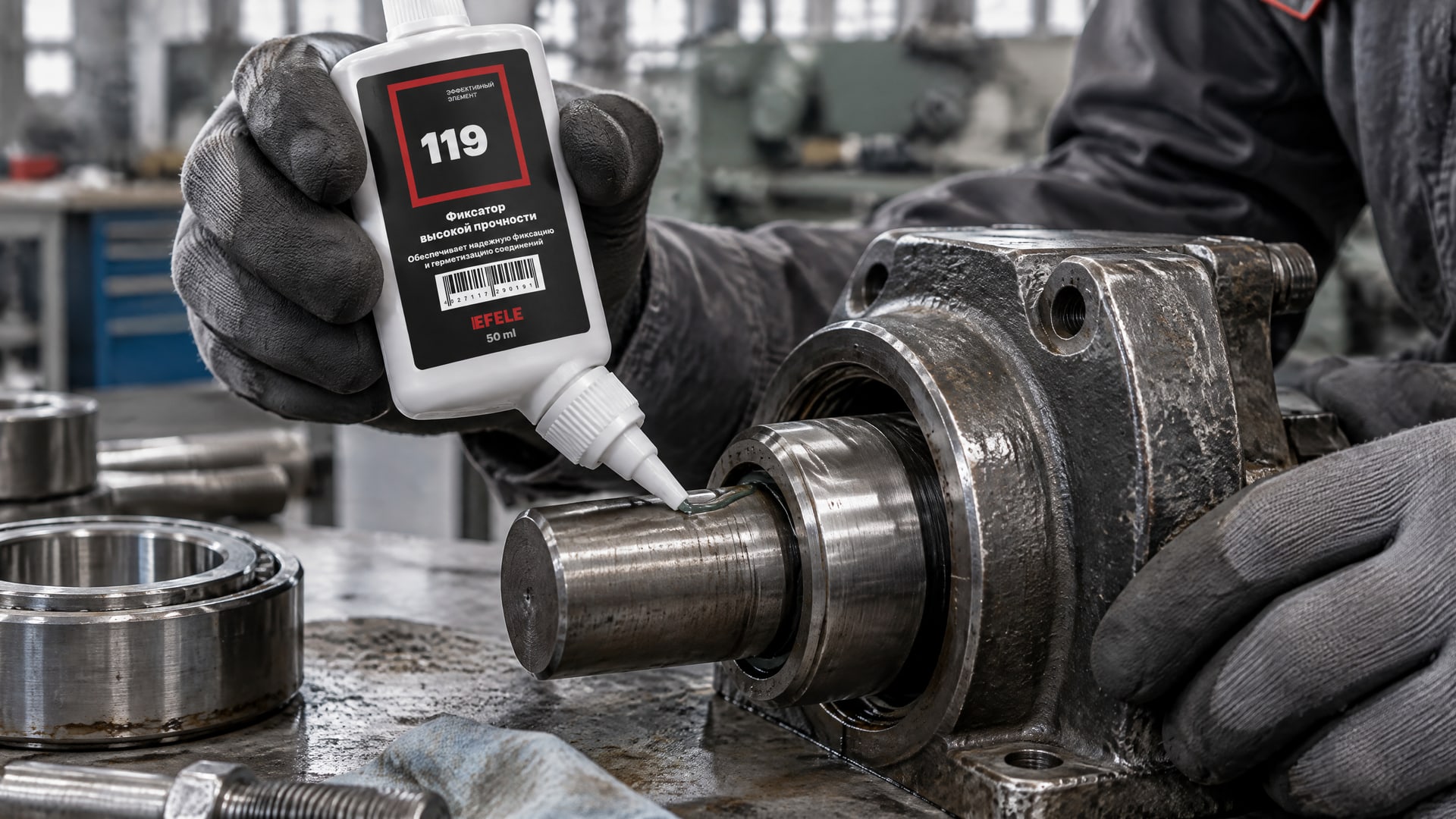

Если узел работает при повышенной температуре и переменных нагрузках, задача состоит не только в удержании деталей. Микроподвижки в посадке могут поддерживать фреттинг и увеличивать износ, а чрезмерно свободная посадка не становится надежной только за счет состава. В таких условиях применяют EFELE 119, анаэробный клей для фиксации вал-втулочных соединений, где важны высокая прочность и термостойкость. Посадку и длину сопряжения при этом все равно проверяют отдельно.

Перед покупкой стоит определить, понадобится ли разбирать узел при ремонте. Если демонтаж предусмотрен, чрезмерно прочная фиксация может усложнить обслуживание. Если же соединение рассчитано на постоянную работу без плановой разборки, выбирают подходящий по прочности состав и проверяют его совместимость с зазором и температурой. Для снабженца эти критерии помогают сопоставить продукт с условиями эксплуатации, а не ориентироваться только на общее обозначение «фиксатор подшипников».

Подготовка поверхностей и порядок монтажа

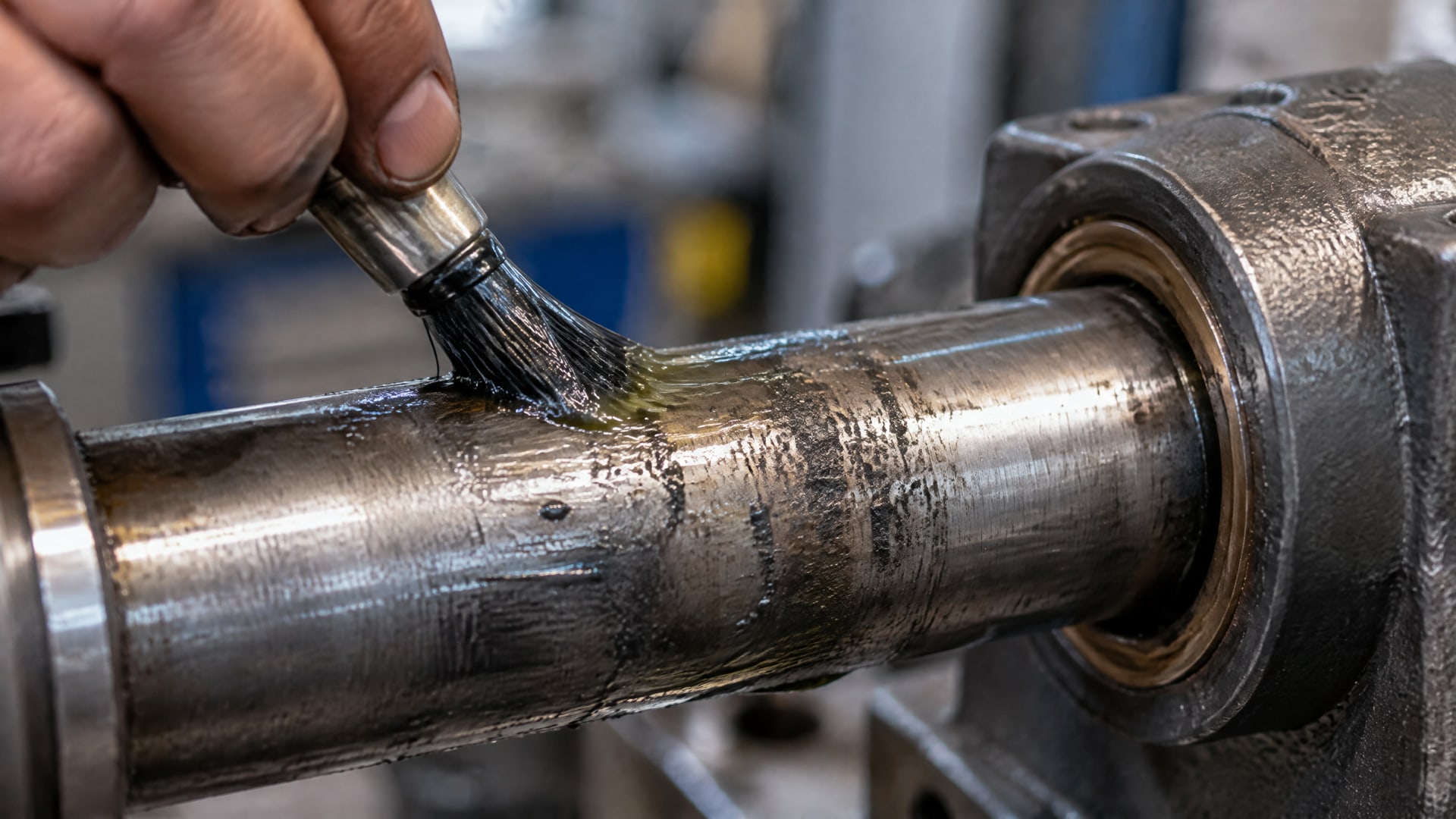

Перед нанесением удаляют масло, жир, остатки старого материала и другие загрязнения. Чистота поверхности важна для отверждения анаэробного состава. Рабочие поверхности должны быть сухими и металлическими.

После подготовки состав наносят на сопрягаемые поверхности и собирают узел без задержки. Затем соединение выдерживают до полимеризации. В технических материалах часто указывают не менее 24 часов до полной прочности перед тяжелой эксплуатацией. Точное время зависит от продукта и условий применения, поэтому порядок работы сверяют с его техническими характеристиками.

До запуска проверяют несколько условий:

• Посадка соответствует принятому конструктивному решению и рабочей нагрузке.
• Фактический зазор укладывается в предел, указанный для выбранного состава.
• Поверхности очищены от масла, жира и остатков старого материала.
• Детали собраны без задержки после нанесения состава.
• Узел выдержан до требуемой степени отверждения перед тяжелой нагрузкой.
• Требования к будущему демонтажу учтены при выборе прочности состава.

Не следует использовать удерживающий состав как способ скрыть повреждение посадочных поверхностей. При заметном люфте, овальности или сильном износе сначала оценивают состояние деталей и решают, требуется ли восстановление геометрии. После ремонта повторно проверяют посадку и зазор, а затем выбирают способ фиксации. Такой порядок снижает риск того, что соединение будет собрано на неподходящей основе.

Особые условия: контакт с пищей и периодическая разборка

Если для узла важен контакт с пищевыми продуктами, нужно учитывать соответствие продукта требуемым допускам. При этом допуск относится к смазочному или фиксирующему материалу, а не к оборудованию в целом. Конкретную категорию и область применения проверяют по документации продукта и требованиям предприятия.

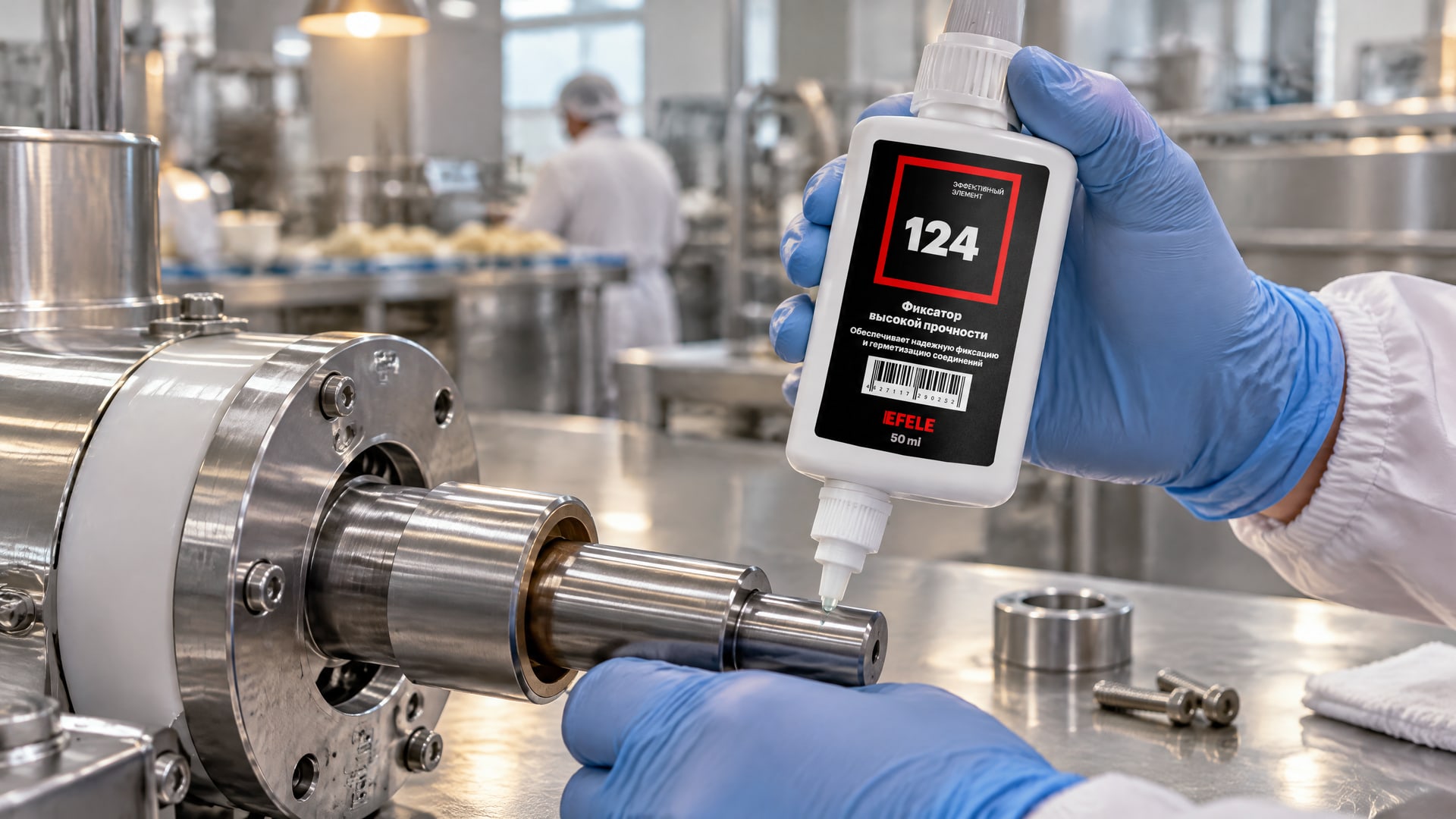

Вал-втулочное соединение с зазором до 0,15 мм и требованиями к контакту с пищевыми продуктами требует одновременной проверки двух условий: допустимого зазора и применимости состава в этой зоне. Для такого сочетания EFELE 124, анаэробный клей высокой прочности, заявлен для фиксации с зазором до 0,15 мм и снабжен соответствующими допусками. Перед применением необходимо сверить документацию с фактическим режимом контакта и требованиями конкретного производства.

Если узел нужно периодически разбирать, этот фактор учитывают до нанесения состава. В материалах по удерживающим составам среднюю прочность связывают с более простым демонтажом, а высокую выбирают для более постоянной фиксации. Нельзя исходить из того, что подшипник всегда требуется зафиксировать максимально прочно. Способ обслуживания и ожидаемый интервал разборки влияют на выбор не меньше, чем нагрузка.

Для соединений, работающих при вибрации, не стоит выбирать состав отдельно от посадки. Сначала задают геометрию сопряжения, затем проверяют зазор, температуру, прочность и возможность демонтажа. Если в конструкции есть шпонка, ее посадку также подбирают с учетом реверсивной и ударной нагрузки. Такой комплексный подход помогает не переносить на фиксатор задачи, которые должны решаться конструкцией соединения.

Часто задаваемые вопросы

Может ли анаэробный фиксатор заменить посадку с натягом?

Нет, его не следует считать универсальной заменой правильно рассчитанной посадки. Удерживающий состав применяют в цилиндрических соединениях с подходящим зазором или как дополнение к механической фиксации. Если посадка имеет чрезмерный люфт или детали изношены, сначала проверяют геометрию и решают вопрос о восстановлении сопряжения.

Какой зазор допускается для фиксатора втулки?

Единого значения для всех составов нет. В технических материалах для некоторых удерживающих продуктов указывается максимальный зазор до 0,1 мм, а для EFELE 124 заявлена фиксация соединений с зазором до 0,15 мм. При подборе нужно сверить фактический зазор с документацией конкретного продукта.

Сколько выдерживать соединение перед нагрузкой?

В технических материалах часто указывается выдержка около 24 часов до полной прочности перед тяжелой эксплуатацией. Это не универсальное время для каждого состава и условий монтажа. Следуйте данным выбранного продукта и не нагружайте узел раньше срока, необходимого для его отверждения.

Как выбрать фиксатор подшипников для соединения, которое нужно разбирать?

Сначала определите, насколько регулярно потребуется демонтаж и какую нагрузку передает узел. Для соединений, которые периодически разбирают, рассматривают составы средней прочности, поскольку их проще демонтировать. Дополнительно проверяют допустимый зазор и рабочую температуру, чтобы требование к обслуживанию не стало единственным критерием выбора.

Заключение

Надежная фиксация вал-втулочного соединения при переменных нагрузках требует сочетать подходящую посадку, достаточную длину сопряжения и правильно выбранный удерживающий состав. При вибрации и ударах важно ограничить микроперемещения и риск фреттинга, но фиксатор не заменяет корректную геометрию и не восстанавливает сильно изношенную посадку. Перед монтажом проверяют зазор, температуру, необходимость демонтажа и требования к контакту с пищевыми продуктами.

Следующий шаг для инженера или снабженца - измерить сопряжение, определить режим нагрузки и сверить параметры с документацией выбранного состава. Затем нужно очистить поверхности, собрать узел по установленному порядку и выдержать его до требуемого отверждения.
