Для самосмазывающихся порошковых деталей графит выбирают не только по чистоте: на трение и износ влияют содержание, размер и форма частиц, а также тип графита. Сравнение марок графита имеет смысл проводить на уровне готового материала и в режимах, близких к рабочим. Высокая чистота сама по себе не гарантирует нужного результата.

Статья полезна инженерам, техническим специалистам и снабженцам, которые выбирают порошковый состав или оценивают характеристики подшипников и втулок. Разберем, как чистота графита влияет на свойства, чем отличаются натуральный, синтетический и расширенный графит, какие диапазоны содержания приводят стандарты и как выстроить проверку материала.

Как графит влияет на свойства самосмазывающейся детали

При трении слои графита облегчают скольжение контактирующих поверхностей. Но на результат влияет вся композиция, в которую входит графит, а не только его способность к сдвигу.

В исследовании порошкового композиционного материала увеличение содержания графита сопровождалось снижением коэффициента трения и износа. При этом эффект нельзя переносить на любые составы без проверки: свойства детали зависят от соотношения компонентов и режима работы. В том же исследовании отмечено, что при нагрузке ниже 30 N износ изменялся стабильно, а выше 30 N резко возрастал.

Для самосмазывающегося подшипника важен баланс между смазывающим действием графита и механическими свойствами материала. Избыточное содержание графита может ухудшить механическую прочность композиции, поэтому подбор только по минимальному трению недостаточен. Инженеру нужно оценивать рабочую нагрузку, условия контакта и требования к детали в сборе.

Почему размер частиц тоже важен

Размер частиц влияет на распределение графита в порошковой смеси и итоговые свойства детали. В одном исследовании использовали натуральный чешуйчатый графит фракции 600 mesh с чистотой выше 99,9%. В работе по высокотемпературным самосмазывающимся материалам применяли графит размером -325 mesh; чистота всех порошков в этой работе составляла 99,5%.

Эти параметры описывают конкретные исследованные составы, а не универсальные требования к порошковым деталям. При сравнении марок следует фиксировать размер и форму частиц наряду с чистотой. Иначе различия в поведении готовых образцов нельзя уверенно связать только с происхождением графита или уровнем примесей.

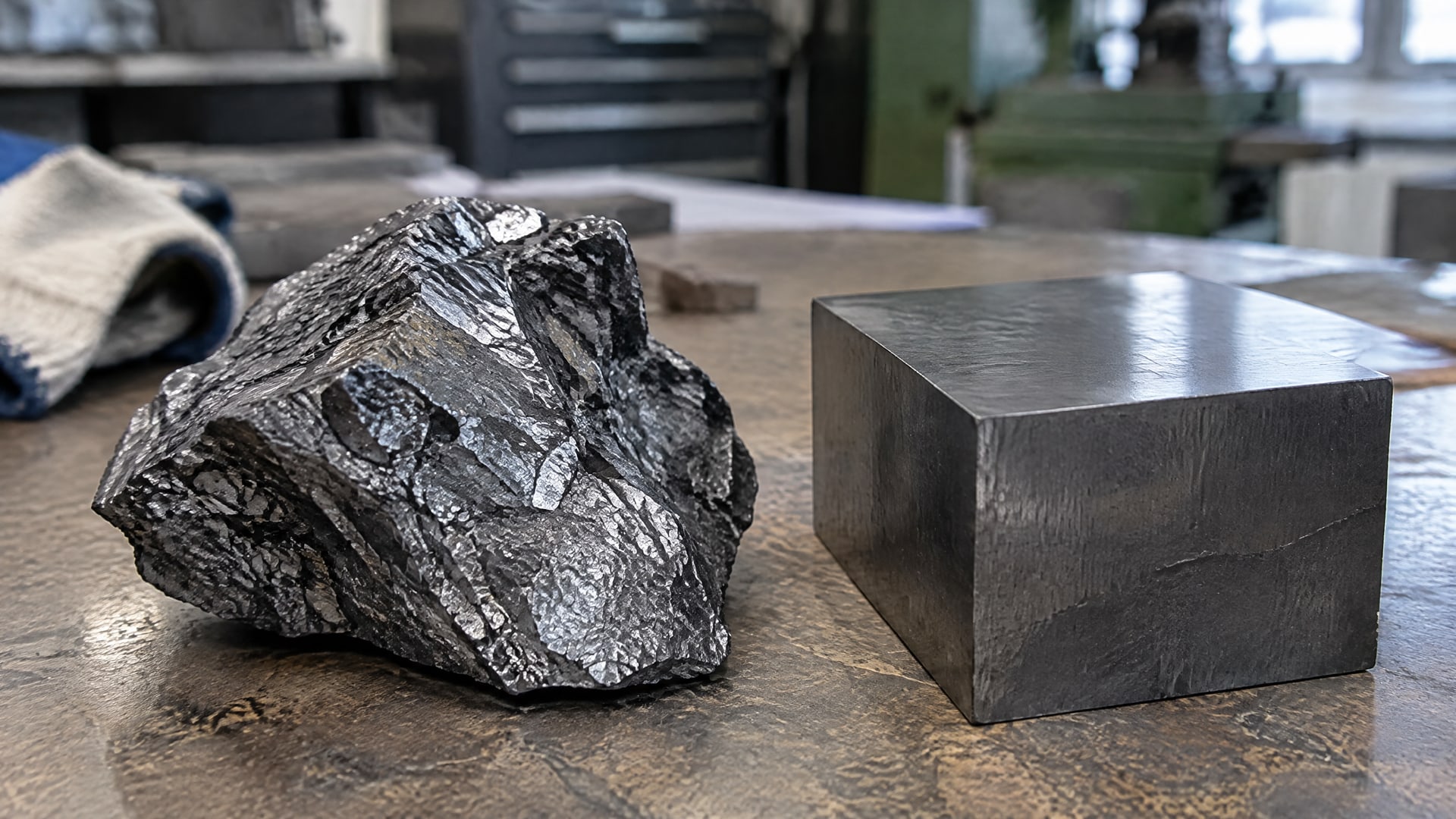

Происхождение графита: натуральный, синтетический и расширенный

Синтетический графит обычно рассматривают, когда приоритетны максимальная чистота и минимальное содержание примесей. Натуральный часто применяют в порошковых и других менее требовательных к чистоте приложениях.

Расширенный графит следует рассматривать отдельно от сравнения натурального и синтетического: в доступном сравнительном исследовании сопоставляли именно натуральный и расширенный графит. В режимах fading/recovery расширенный графит показал лучшую смазывающую способность, а износ оказался на 22,43% ниже, чем у композита с натуральным графитом. При этом recovery maintenance rate у натурального графита был на 4,66% выше.

Эти результаты показывают, почему характеристика «лучше» требует уточнения: преимущество зависит от показателя и режима испытаний. Происхождение графита влияет на свойства, но само по себе не определяет итоговую пригодность марки. Для порошковых деталей нужно сверять не только тип сырья, но и конкретные условия трения, состав композиции и целевые параметры узла.

Чистота графита и требования стандартов

В исследовании порошкового материала использовали натуральный чешуйчатый графит чистотой выше 99,9% и размером 600 mesh. В исследовании высокотемпературного материала Fe-Mo-Ni-Cu-Graphite применяли графит -325 mesh; чистота всех порошков в работе составляла 99,5%. Эти примеры показывают, что в исследованиях указывают сразу несколько параметров порошка.

Для самосмазывающихся подшипников содержание графита рассматривают в контексте конкретного материала. ASTM B438-08 для бронзовых подшипников приводит типичное содержание графитического углерода 0,5-1,3%. MPIF Standard 35 выделяет низкографитовые материалы с содержанием до 0,3% и среднеграфитовые материалы с содержанием 0,5-1,8%.

ASTM B439-18 относится к железным пористым металлическим втулкам, фланцевым, упорным и сферическим подшипникам, пропитанным маслом. Спецификация включает требования к химическому составу, в том числе к углероду и графиту. Указанные документы не задают одно универсальное содержание для всех самосмазывающихся порошковых деталей: диапазоны связаны с типом материала и изделия.

При сопоставлении марки графита с требованиями к детали важно не смешивать чистоту исходного порошка и массовую долю графита в готовом материале. Это разные параметры. Первый характеризует сырье, второй относится к составу композиции или подшипника и должен оцениваться по применимым требованиям к изделию.

Как проводить триботестирование порошкового материала

Для выбора состава проводят трибологические испытания самой композиции, поскольку результат зависит от сочетания графита с другими порошками и от режима работы. Если узел использует и внешнюю смазку, триботестирование смазки и проверку самосмазывающегося материала следует рассматривать как отдельные задачи.

Перед сравнением образцов зафиксируйте параметры, которые могут влиять на результат:

• тип графита: натуральный, синтетический или расширенный;
• чистоту, размер и форму частиц;
• содержание графита в композиции;
• состав матрицы и технологию изготовления образца;
• нагрузку и другие параметры выбранного режима испытания;
• измеряемые показатели, например коэффициент трения и износ.

Результаты сопоставляют при одинаковых условиях и для одинаковых показателей. Нельзя делать общий вывод о преимуществе одной марки по одному режиму, если деталь будет работать в другом. Различия между натуральным и расширенным графитом в режимах fading/recovery показывают, что даже выводы о смазывающей способности зависят от характера испытания.

Полезно отдельно проверять поведение при рабочих нагрузках. В одном исследовании износ менялся стабильно при нагрузке ниже 30 N и резко возрастал выше 30 N. Это наблюдение относится к конкретному исследованному материалу, поэтому его нельзя считать порогом для всех порошковых деталей. Для инженерного выбора оно служит основанием включить в программу испытаний нагрузку, соответствующую реальному применению.

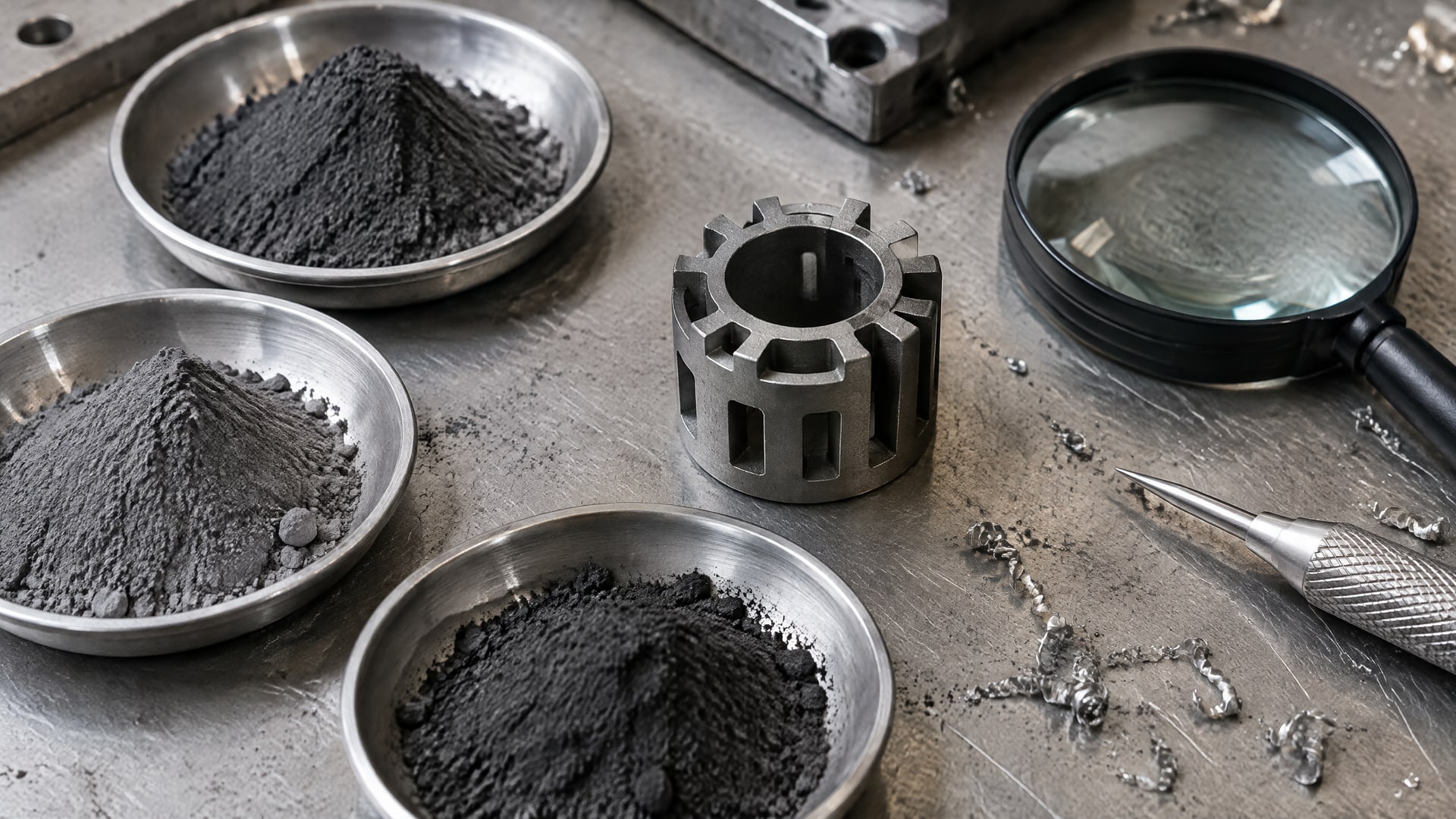

Как сравнивать марки графита перед выбором

Уточните, какой материал используется, какие показатели трения и износа важны и в каком режиме работает узел. Затем сопоставьте доступные марки по чистоте, размеру и форме частиц, происхождению и рекомендуемому содержанию в композиции.

Для закупщика или снабженца важна полнота технических данных по конкретной партии: без сведений о размере и форме частиц сравнивать только проценты чистоты недостаточно. Для инженера ключевой этап - проверка нескольких составов на готовых образцах. Результаты стоит увязывать с требованиями к изделию и применимыми стандартами: ASTM B438-08, ASTM B439-18 или MPIF Standard 35 в зависимости от типа материала и подшипника.

Практический порядок выбора:

• Сформулировать требования к детали и условия ее работы.
• Определить, допустимо ли применение натурального графита или требуется более высокая чистота.
• Сравнить марки с учетом чистоты, размера и формы частиц, а не одного показателя.
• Проверить содержание графита относительно требований к конкретному материалу.
• Провести трибологические испытания готовой композиции в релевантном режиме.
• Принимать решение по совокупности результатов, включая коэффициент трения, износ и соответствие требованиям к детали.

Такой подход позволяет избежать двух упрощений: что самая чистая марка всегда оптимальна и что увеличение доли графита без ограничений улучшает материал. Данные сравнительных испытаний следует переносить на производство только при сопоставимости состава и условий работы.

Часто задаваемые вопросы

Чем выше чистота графита, тем лучше свойства детали?

Нет, одной чистоты недостаточно для прогноза. На результат также влияют происхождение графита, форма и размер частиц, содержание в композиции и совместимость с матрицей. Исследования используют графит с разной чистотой и фракцией, поэтому технический выбор следует подтверждать испытанием готового материала.

Можно ли заменить натуральный графит синтетическим без испытаний?

Автоматически считать их взаимозаменяемыми не следует. Синтетический графит обычно выбирают при повышенных требованиях к чистоте и минимальному содержанию примесей, а натуральный применяют, в том числе, в порошковых составах. Перед заменой нужно сравнить свойства готовой детали в условиях ее работы.

Больше графита всегда означает меньший износ?

Нет. В одном исследовании увеличение содержания графита сопровождалось снижением коэффициента трения и износа, но при нагрузке выше 30 N износ резко возрастал. Это результат для конкретного материала, а не универсальное правило. Избыточное содержание графита также может ухудшить механическую прочность композиции.

Задают ли стандарты единый процент графита для всех подшипников?

Нет. ASTM B438-08 приводит для бронзовых подшипников типичное содержание графитического углерода 0,5-1,3%, а MPIF Standard 35 выделяет низкографитовые материалы до 0,3% и среднеграфитовые 0,5-1,8%. Применимый диапазон зависит от типа материала и изделия.

Заключение

Марки графита для самосмазывающихся порошковых деталей сравнивают по совокупности параметров: чистоте, происхождению, размеру и форме частиц, содержанию в композиции и результатам испытаний. Ни высокая чистота, ни увеличение доли графита сами по себе не гарантируют снижения износа в конкретном узле.

Следующий шаг для инженера - определить рабочие требования, отобрать несколько составов и провести трибологические испытания готового материала в релевантном режиме. При проверке содержания графита следует учитывать применимый стандарт и тип подшипника или втулки, а не ориентироваться на единый процент для всех деталей.
