Для лабораторных испытаний узлов трения режим выбирают по условиям работы детали и цели исследования. Задают схему контакта, нагрузку, скорость скольжения, температуру, смазочную среду и материал контртела. Образцы для испытаний должны представлять исследуемую пару трения, а условия теста - оставаться одинаковыми при сравнении материалов или смазок.

Статья полезна инженерам и техническим специалистам, которые планируют триботехнические испытания, а также закупщикам, участвующим в выборе лабораторных работ и материалов. Ниже разобраны стандарты для металлических и полимерных подшипников скольжения, способы выбора нагрузки и схемы контакта, а также типичные ошибки при подготовке испытаний.

Как выбрать режим испытаний для образцов узлов трения

Нужно решить, что именно предстоит оценить: трение и износ при сухом контакте, работу при граничной смазке, несущую способность смазки или относительный срок службы. Один набор условий не подходит для всех этих целей, поскольку нагрузка и температура могут изменить режим контакта.

Для подшипников скольжения ISO 7148-1:2012 описывает трибологические испытания металлических материалов в условиях граничной смазки. Методика помогает сравнивать сочетания материала подшипника, контртела и смазки, в том числе для низкой скорости и длительного скольжения. Полимерным материалам посвящен ISO 7148-2:2012: испытания проводят при заданных нагрузке, скорости скольжения и температуре, со смазкой или без нее.

Перед испытанием сформулируйте, насколько условия должны соответствовать эксплуатации. Если задача состоит в сравнении нескольких материалов, зафиксируйте параметры и не меняйте их между сериями. Если нужно изучить переход между режимами смазки, нагрузку и температуру рассматривают как переменные исследования, а не как случайно меняющиеся условия.

Что включить в режим

• Тип контакта и схему движения, например вращательную или возвратно-поступательную.
• Нагрузку и скорость скольжения.
• Температуру и атмосферу испытаний.
• Материал образца, контртела и наличие смазки.
• Показатели оценки: трение, износ, несущую способность, EP-поведение или срок службы.

Такой порядок помогает не подменять испытание узла отдельным измерением коэффициента трения. Например, для смазок могут иметь значение одновременно трение, износ и способность выдерживать нагрузку. Режим выбирают под вопрос исследования, а не по принципу «чем жестче, тем показательнее».

Отбор образцов для испытаний и подготовка пары трения

Образец и контртело рассматривают как пару: результат зависит не только от материала детали, но и от сочетания поверхностей, смазки и режима движения. Если заменить один элемент пары или изменить среду, выводы уже нельзя напрямую приписать только исследуемому материалу.

Для сравнения материалов важна воспроизводимость. ISO 7148-1:2012 применяют к металлическим материалам подшипников скольжения, а ISO 7148-2:2012 - к полимерным. Стандарты разделяют эти области, поэтому одинаковый режим для металла и полимера нельзя считать универсальным решением.

До начала серии согласуйте, какие образцы будут сравниваться и какие условия останутся неизменными. В частности, зафиксируйте геометрию контакта, материал контртела, наличие смазки, нагрузку, скорость и температуру. Если задача связана с покрытием или поверхностной обработкой, в протоколе важно отделить свойства покрытия от свойств основы: сравнивать следует образцы, подготовленные по одному плану.

Графит антифрикционный также нужно оценивать в связке с условиями контакта, а не изолированно. Для такого материала существенны нагрузка, скорость, температура и смазочная среда. Поэтому вывод о его поведении относится к испытанной паре и заданному режиму, а не автоматически ко всем узлам трения.

Что проверить перед запуском

• Представляет ли образец реальный материал или покрытие, которое предстоит оценить.
• Соответствует ли контртело выбранной схеме и исследуемой паре.
• Одинаково ли подготовлены образцы сравниваемых вариантов.
• Не меняются ли условия испытания между образцами.
• Соответствует ли выбранная часть ISO 7148 металлическому или полимерному материалу.

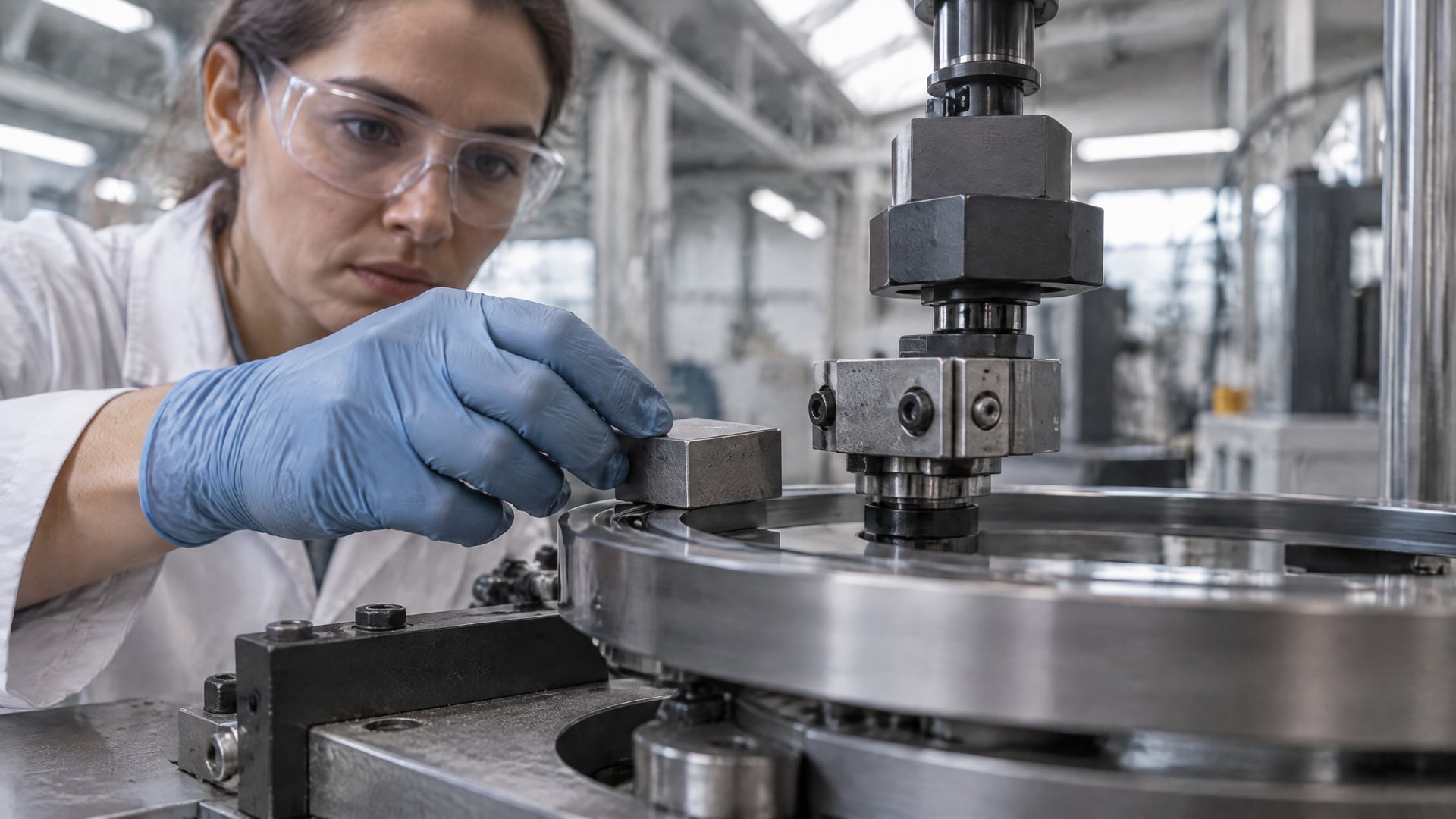

Какие схемы выбрать для испытаний узлов трения

В лабораторной практике применяют вращательные и возвратно-поступательные схемы, а также контакты block-on-ring, four-ball, scratch и indentation. Для подшипниковых материалов и смазок также используют pin-on-disk и ball-on-disk. Эти методы не взаимозаменяемы: каждый моделирует определенную геометрию и характер взаимодействия поверхностей.

ISO 19291 используют для оценки трибологических свойств жидких и консистентных смазок, включая трение, износ, несущую способность и экстремальное давление. Для оценки коэффициента трения и относительного срока службы жидкой смазки при заданных условиях применяют ASTM F2661-07(2022). В этой методике учитывают скорость, контактное напряжение Герца, материалы, температуру и атмосферу.

Pin-on-disk может быть подходящим вариантом для конкретной задачи, но сам по себе не заменяет испытание реального узла. Если в эксплуатации детали движутся возвратно-поступательно или работают в иной геометрии контакта, лабораторную схему выбирают с учетом этого различия. Сначала определяют, какие особенности контакта влияют на результат, затем выбирают методику.

Таблица помогает выбрать направление, но не задает единственную схему для любой детали. При выборе методики сверяются с ее областью применения и тем, какие показатели она позволяет получить.

Как задавать нагрузку, скорость и температуру

Чрезмерное значение может перевести тест в область, которая не соответствует работе изделия, и исказить сравнение. Нагрузка должна быть связана с целевым сценарием: например, длительным скольжением, циклическим воздействием или проверкой несущей способности смазки.

Скорость и температура тоже влияют на режим контакта. При их изменении одна и та же пара может перейти от граничной смазки к смешанному режиму или к условиям, близким к EHL. Поэтому для смазок и масел целесообразно задавать пакет условий: нагрузку, скорость, температуру, материал контртела и среду испытаний.

Для сравнения вариантов установите неизменные параметры и меняйте только тот фактор, влияние которого требуется выяснить. Например, если сравнивается пара материалов, оставьте одинаковыми скорость, температуру и смазочную среду. Если изучается влияние нагрузки, остальные условия должны оставаться фиксированными.

ASTM F2661-07(2022) показывает, почему одного значения нагрузки недостаточно для описания испытания: в заданные условия входят также скорость, контактное напряжение Герца, материалы, температура и атмосфера. ISO 7148-2:2012, в свою очередь, предусматривает для полимерных подшипниковых материалов испытания при заданных нагрузке, скорости и температуре. В обоих случаях важна совокупность условий, а не отдельный параметр.

Какие показатели фиксировать в протоколе

Для узлов трения могут иметь значение износ, несущая способность, EP-поведение, относительный срок службы и устойчивость к фреттинг-износу. Выбор показателей зависит от назначения испытания и применяемой методики.

В испытаниях по ASTM F2661-07(2022) оценивают коэффициент трения и относительный срок службы жидкости при заданных условиях. ISO 19291 используют для оценки трения, износа и несущей способности жидких и консистентных смазок, включая экстремальное давление. Если задача связана с антизадирными свойствами, измерения только коэффициента трения недостаточно.

В протоколе указывают выбранную схему, материалы образца и контртела, наличие смазки, нагрузку, скорость, температуру и атмосферу. Отдельно фиксируют, какие показатели измерялись и по какой методике. Такая запись помогает понять, какие параметры могли повлиять на результат, и повторить испытание в сопоставимых условиях.

Совет инженера

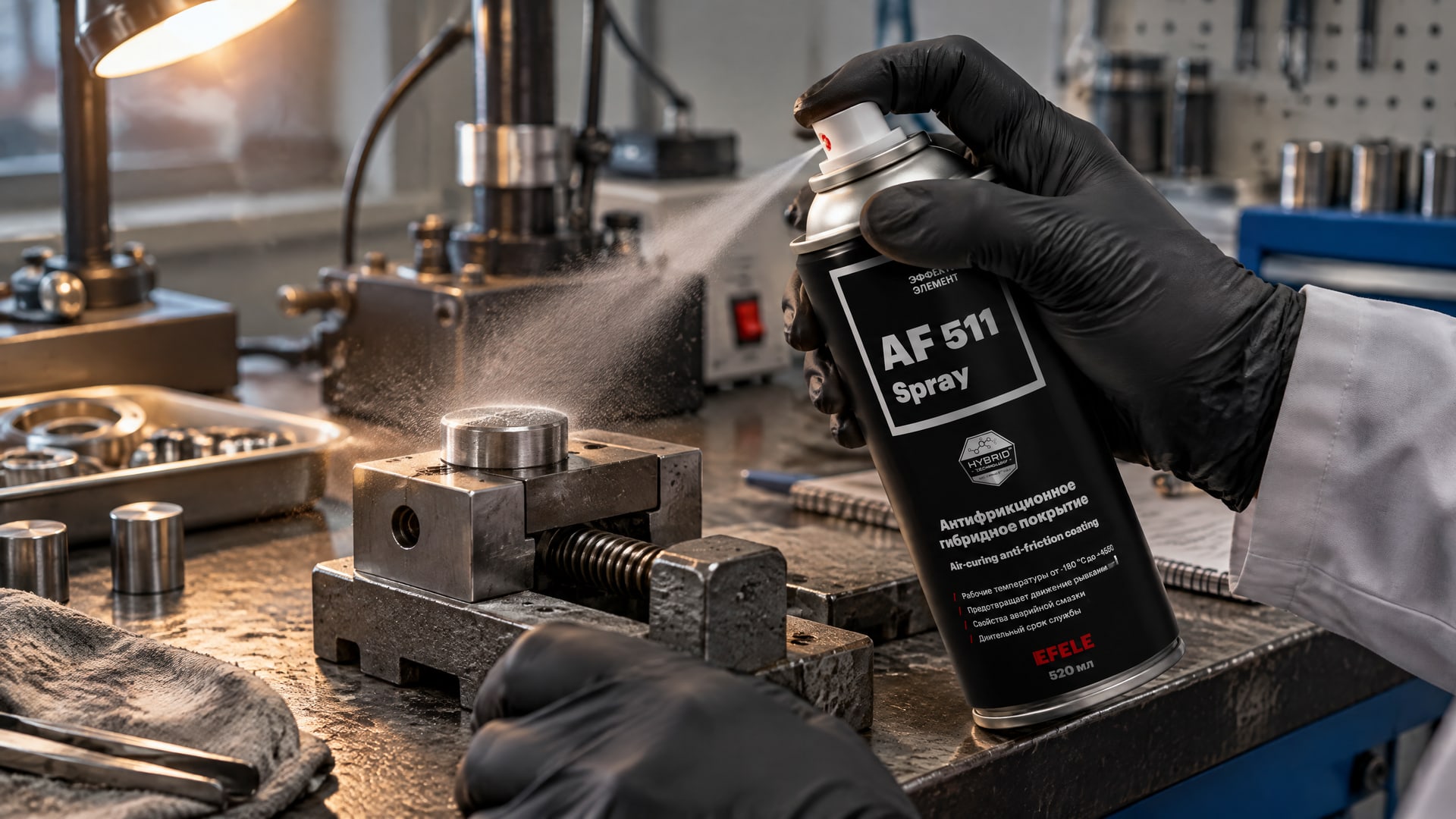

Сценарий: требуется оценить сухое антифрикционное покрытие как самостоятельную часть исследуемой пары. Что сделали: покрытие рассматривают как объект испытания, а не как нейтральную подготовку поверхности; в план включают сопоставление образцов с покрытием и без него при одинаковых условиях. Итог: результаты позволяют отделить вклад покрытия от остальных факторов контакта. В этой задаче может быть уместен EFELE AF-511 Spray, антифрикционное сухое покрытие.

Образцы для испытаний по ГОСТ и выбор методики

В рассмотренных методиках требования различаются по материалам и объекту оценки: ISO 7148-1:2012 относится к металлическим материалам подшипников скольжения, ISO 7148-2:2012 - к полимерным, ISO 19291 - к испытаниям смазок, а ASTM F2661-07(2022) - к оценке поведения и относительного срока службы жидкой смазки.

Поэтому стандарт выбирают после определения материала и задачи, а не только по названию детали. Для сравнения металлических и полимерных подшипниковых материалов нужно учитывать соответствующие части ISO 7148. Для смазок выбирают методику, которая позволяет измерить нужные свойства: трение, износ, несущую способность или EP-поведение.

Если в техническом задании указаны требования ГОСТ, проверьте, к какому материалу, изделию или испытанию они относятся. Не следует переносить режим из другого метода без проверки области применения. Конкретные нагрузку и скорость также нельзя вывести только из названия стандарта: выбор зависит от пары трения и рабочего сценария.

Практический следующий шаг - составить карту испытания: цель, пара материалов, схема контакта, смазочная среда, нагрузка, скорость, температура и критерии оценки. После этого подбирают методику и фиксируют условия, которые должны быть одинаковыми для всех образцов для проведения испытаний.

Часто задаваемые вопросы

Как выбрать нагрузку для триботехнических испытаний?

Нагрузку выбирают по рабочему сценарию узла и цели исследования. Для сравнения материалов условия должны быть воспроизводимыми, а нагрузка - одинаковой для сравниваемых образцов. Слишком высокая нагрузка может увести испытание в область, не соответствующую эксплуатации, и исказить выводы о поведении пары трения.

Можно ли использовать одинаковый режим для металлических и полимерных образцов?

Не следует считать режим универсальным. ISO 7148-1:2012 описывает испытания металлических материалов подшипников скольжения, а ISO 7148-2:2012 - полимерных. Эти части стандарта задают разные области применения, поэтому режим подбирают с учетом материала, контакта и задачи испытания.

Достаточно ли измерить коэффициент трения?

Не всегда. В зависимости от цели также оценивают износ, несущую способность, EP-поведение, срок службы или устойчивость к фреттинг-износу. Например, если исследуется способность смазки выдерживать нагрузку, одного коэффициента трения недостаточно для полной оценки результата.

Любой тест pin-on-disk заменяет испытание реального узла?

Нет. Pin-on-disk - одна из схем, а реальный узел может иметь другую геометрию контакта или характер движения. Для более корректной оценки выбирают испытательную схему, близкую к условиям работы детали, и учитывают область применения методики.

Заключение

Образцы для испытаний и режимы трения выбирают вместе: материал, контртело, нагрузка, скорость, температура, смазочная среда и схема контакта влияют на результат. Стандарт помогает выбрать методику для конкретной задачи, но не задает один универсальный режим для всех пар и условий эксплуатации.

Перед запуском испытаний сформулируйте, что требуется оценить, определите пару трения и зафиксируйте параметры, которые должны оставаться неизменными. Затем сверьте выбранную схему с областью применения стандарта и укажите в протоколе измеряемые показатели.
