Сравнивать бронзографитовые антифрикционные материалы следует при одинаковой методике и сопоставимых условиях работы. Сам по себе коэффициент трения не дает полной картины: для выбора также важны износ, пористость, допустимое давление, скорость скольжения, температура и наличие масла.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые выбирают материал для подшипниковых втулок и других узлов скольжения. Разберем свойства бронзографита, требования к испытаниям и интерпретацию результатов, а также покажем, почему показатели сухого и смазанного трения нельзя смешивать при сравнении.

Свойства антифрикционных материалов на основе бронзографита

Материал имеет пористую структуру, а поры обычно заполняют маслом. Такая структура обеспечивает самосмазывание и делает бронзографит подходящим для узлов, где подача жидкой смазки затруднена. При этом самосмазывающиеся свойства не означают, что масло не влияет на трение: при его наличии коэффициент трения может заметно измениться.

Состав бронзографита зависит от марки. В одном из распространенных вариантов содержание олова в бронзе составляет порядка 8,5-9 %, а графита - 1,5-3 %. Для других бронзографитовых материалов указывают диапазон графита 1,5-4,0 % и содержание олова или свинца в бронзовой основе около 8,5-10,0 %. Поэтому данные одной марки нельзя автоматически переносить на другую.

Содержание графита и пористость связаны с трибологическими свойствами материала, но оценивать их изолированно недостаточно. Например, одинаковое значение коэффициента трения не подтверждает, что две марки одинаково подходят для конкретного узла: могут различаться состав, пористость и допустимые рабочие режимы. Стандарт для антифрикционных порошковых материалов на основе меди - ГОСТ 26719-85.

К свойствам антифрикционных материалов в целом относят износостойкость, прирабатываемость, механическую прочность, пластичность и коррозионную стойкость. Для бронзографита дополнительно учитывают способность работать при дефиците внешней смазки. Однако назначение материала ограничено рабочими условиями: его нельзя выбирать только по признаку самосмазывания или по одному паспортному показателю.

Требования к антифрикционным материалам и рабочие ограничения

Для части бронзографитовых марок указывают рабочую температуру до 75-80 °C, допустимое напряжение 6-8 МН/м² и скорость скольжения до 5-10 м/с. Это справочные значения для отдельных исполнений, а не универсальные пределы для всех материалов на основе бронзографита.

Бронзографит обычно применяют при умеренных скоростях и средних нагрузках. Для антифрикционных спеченных материалов в целом указывают работу при сухом трении, невысоких скоростях и без ударных нагрузок. У бронзографита ограниченная пригодность к ударным воздействиям связана со сравнительно низкой динамической прочностью. Поэтому даже подходящие показатели трения не компенсируют несоответствие материала характеру нагрузки.

При выборе важно различать допустимые показатели конкретной марки и ориентировочные диапазоны, приводимые для группы материалов. Значения до 75-80 °C, 6-8 МН/м² и 5-10 м/с относятся к части марок и не заменяют сверку с документацией на выбранное исполнение. Если узел работает при переменных нагрузках или ударных воздействиях, оценивать пригодность только по скорости и температуре недостаточно.

Практический порядок выбора начинается с описания условий контакта и требований к узлу. Затем сопоставляют состав и пористость материала с ожидаемой нагрузкой, скоростью и температурой. Если внешняя смазка ограничена, отдельно проверяют применимость самосмазывающейся структуры, но не предполагают, что такой материал во всех режимах работает без масла.

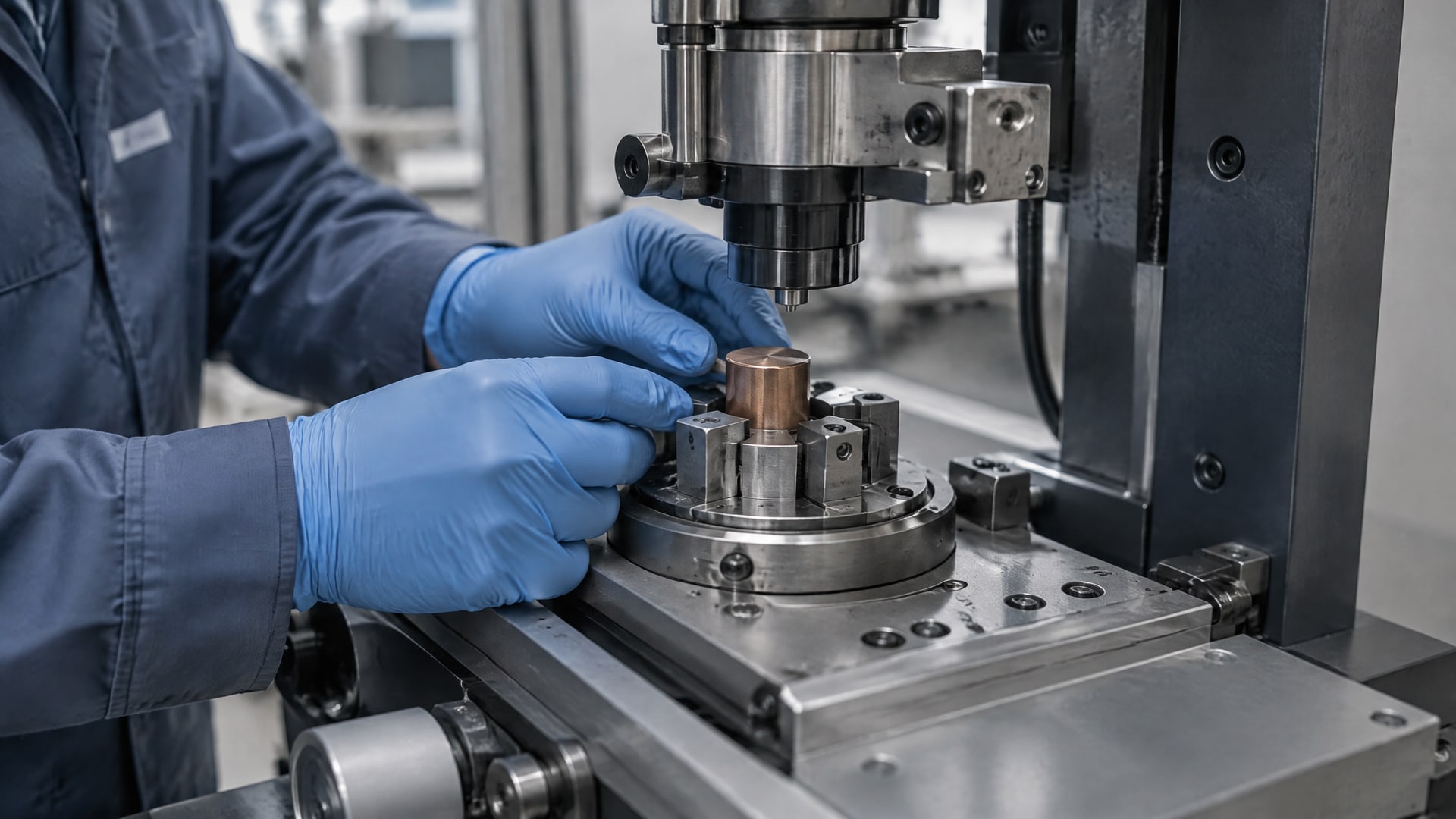

Методика триботехнических испытаний

Для экспериментальной оценки коэффициента трения используют ГОСТ 27640-88 «Материалы конструкционные и смазочные. Методы экспериментальной оценки коэффициента трения». Для описания бронзографитовых порошковых материалов на основе меди применяют ГОСТ 26719-85. Эти стандарты решают разные задачи: один задает методическую основу оценки трения, другой относится к материалам.

При сравнении двух образцов важна не только фиксация полученного коэффициента. В отчете следует указать, какие материалы испытывали, в каком режиме проводили испытание и применяли ли смазку. Если результаты получены по разным методикам или при различающихся условиях, напрямую сопоставлять их нельзя. Это особенно важно для бронзографита, поскольку значения трения без масла и при его наличии различаются.

В рамках одной программы испытаний удобно разделить образцы по условиям контакта:

• сухое трение;
• трение при наличии масла;
• сравнение двух марок бронзографита в одинаковом режиме.

Такое разделение помогает не смешивать результаты, полученные для разных состояний контакта. Например, сравнение одного образца без масла с другим при смазанном контакте не покажет, какой материал лучше: различие может быть связано не только с составом, но и с условиями испытания.

ГОСТ 27640-88 дает основу для оценки коэффициента трения, однако при выборе материала необходимо учитывать и другие показатели. В практической оценке рассматривают износ, пористость, давление, скорость скольжения и температуру. Поэтому корректный вывод по испытаниям должен связывать измеренное трение с условиями работы узла, а не ограничиваться одной цифрой. Если требуется подтвердить пригодность материала для конкретного применения, результаты испытаний сопоставляют с рабочими требованиями к этому узлу.

Сравнение коэффициента трения бронзографита

В других описаниях для бронзографитовых марок встречается диапазон 0,06-0,16, а для некоторых высокографитированных вариантов при сухом трении - 0,08-0,15. Эти значения нельзя объединять в один универсальный диапазон: они относятся к разным материалам и условиям.

Таблица показывает, почему сравнение по одному числу может привести к неверному выбору. Если у материала указан коэффициент трения без уточнения условий, прежде всего нужно выяснить, был ли контакт сухим или смазанным и какие именно образцы сравнивали. Разница между 0,04-0,06 и 0,004-0,006 отражает влияние масла, а не обязательно различие между двумя марками бронзографита.

При анализе коэффициента трения графит рассматривают как часть материала, а не как самостоятельное объяснение результата. На показатели влияют состав бронзовой основы, содержание графита и структура материала. Диапазоны содержания графита 1,5-3 % и 1,5-4,0 % показывают, что бронзографиты могут различаться по составу; поэтому результаты одной марки не следует переносить на все остальные.

Для инженера итог сравнения должен отвечать на практический вопрос: какой материал показывает подходящее сочетание трения и износа в режиме, близком к рабочему. Если испытания проводились только для коэффициента трения, такой результат полезен для первичного отбора, но не характеризует полностью поведение материала в узле. При интерпретации также сверяют допустимые давление, скорость и температуру конкретного исполнения.

Применение бронзографита и сравнение двух материалов

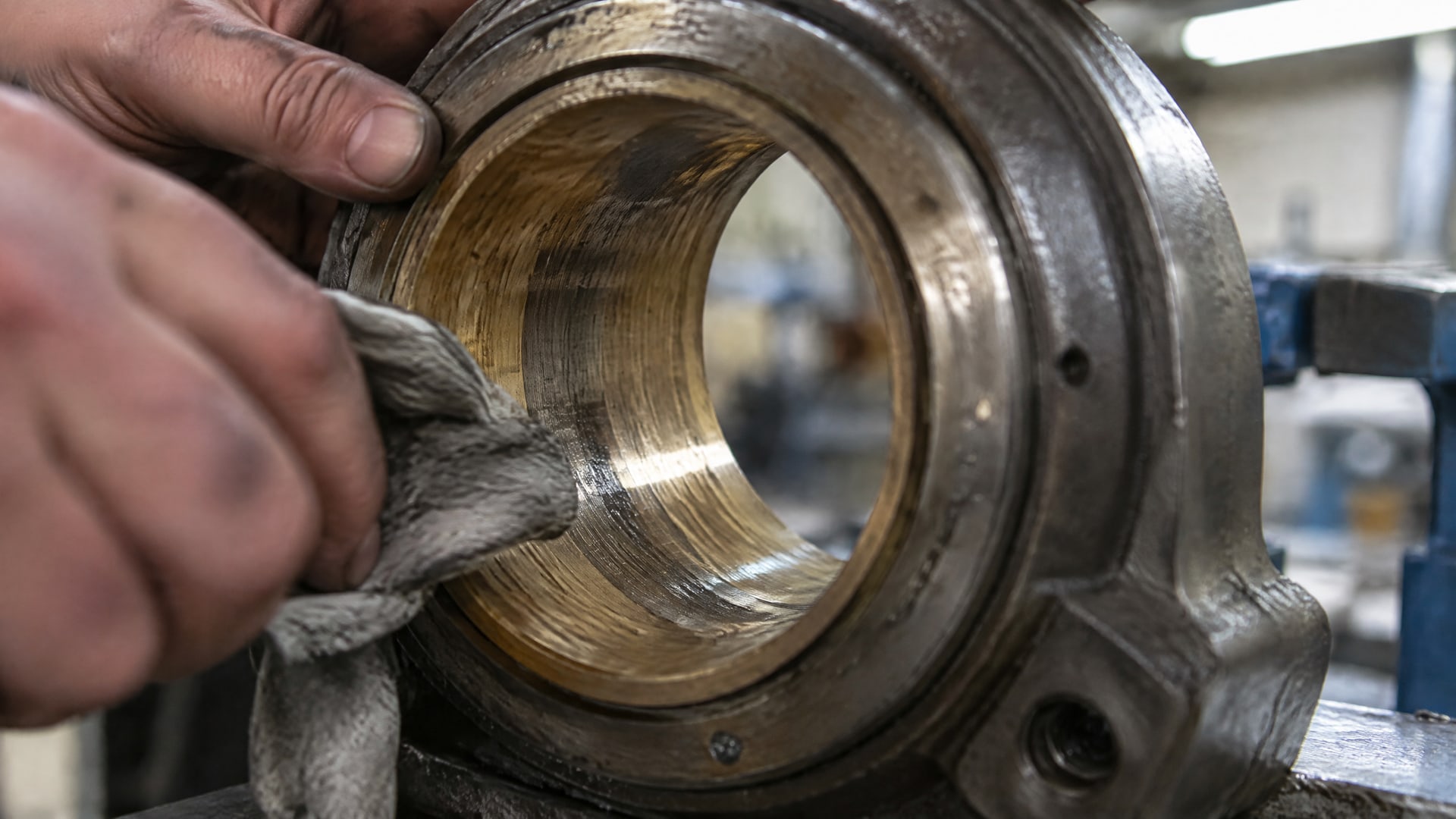

Он подходит для подшипниковых втулок и подобных узлов при сухом трении, умеренных скоростях и средних нагрузках. При этом материал не универсален: режимы с ударными воздействиями для него менее подходящие, а для части марок приводят скорость скольжения до 5-10 м/с и рабочую температуру до 75-80 °C.

Когда сравнивают 2 антифрикционных материала, сначала определяют условия, для которых выбирают исполнение. Затем проводят испытания по одной методике и сопоставляют результаты при одинаковом состоянии контакта: сухом или смазанном. Если один образец испытывают со смазкой, а второй без нее, полученные значения нельзя считать прямым сравнением материалов.

Порядок оценки можно построить так:

• Зафиксировать условия работы узла: нагрузку, скорость, температуру и наличие внешней смазки.
• Уточнить состав и пористость сравниваемых материалов, если эти данные доступны.
• Сопоставить коэффициент трения, полученный при одинаковом режиме испытаний.
• Проверить, соответствуют ли рабочие параметры узла допустимым значениям для выбранной марки.
• Учесть ограничения по ударным нагрузкам и динамике контакта.

Для бронзографита важна комбинация свойств, а не единственный показатель. Пористость отдельных марок составляет 20-30 %, содержание графита в описаниях материалов находится в диапазонах 1,5-3 % или 1,5-4,0 %, а допустимые параметры могут различаться. Эти данные помогают сформировать перечень кандидатов, но сами по себе не подтверждают пригодность конкретного материала для узла.

Если условия эксплуатации выходят за ориентиры по нагрузке, скорости или температуре, сравнение следует проводить по требованиям конкретного оборудования и документации на материал. Для узлов со средними нагрузками и ограниченной подачей масла бронзографит может быть практичным решением, но при ударных воздействиях его ограниченная динамическая прочность требует отдельной оценки. Итоговый выбор опирают на одинаковые испытания и соответствие режиму эксплуатации.

Часто задаваемые вопросы

Что такое бронзографит и какие у него свойства?

Бронзографит - пористый спеченный антифрикционный материал на основе бронзы с распределенными частицами графита. Поры обычно заполнены маслом, что обеспечивает самосмазывание. В описаниях отдельных марок приводят содержание графита 1,5-4,0 % и пористость 20-30 %. Состав и рабочие характеристики зависят от конкретного исполнения.

Как сравнивать два антифрикционных материала?

Для корректного сравнения оба материала испытывают по одной методике и при одинаковых условиях. Учитывают, было ли трение сухим или смазанным, а также коэффициент трения, износ и рабочие ограничения. ГОСТ 27640-88 используют как методическую основу экспериментальной оценки коэффициента трения.

Какой коэффициент трения у бронзографита?

Для бронзографита по стали приводят коэффициент трения 0,04-0,06 без смазки и 0,004-0,006 при наличии смазки. В других описаниях для бронзографитовых марок встречаются значения 0,06-0,16. Цифры относятся к разным материалам и условиям, поэтому их нельзя считать взаимозаменяемыми.

Где применяют бронзографит?

Бронзографит используют в подшипниковых втулках и подобных узлах, где нужна самосмазка или затруднена подача жидкой смазки. Материал подходит для умеренных скоростей и средних нагрузок. Для части марок указывают скорость до 5-10 м/с, однако пригодность проверяют по характеристикам конкретного исполнения и условиям работы.

Заключение

Сравнительные триботехнические испытания антифрикционных материалов на основе бронзографита дают полезный результат только при единой методике и сопоставимых условиях. Коэффициент трения оценивают вместе с износом, пористостью, давлением, скоростью скольжения, температурой и режимом смазки. Для бронзографита особенно важно не смешивать данные сухого и смазанного контакта.

Следующий шаг для выбора материала - зафиксировать рабочие условия узла, определить, требуется ли испытание с маслом или без него, и сопоставить результаты по ГОСТ 27640-88 с ограничениями конкретной марки. Такой подход помогает понять, подходит ли бронзографит для узла с умеренными нагрузками и дефицитом внешней смазки или требуется рассмотреть другой материал.
