Коэффициент трения смазки зависит от материалов контактирующих деталей, нагрузки, температуры и режима трения. Для пары «сталь-сталь» справочные значения без смазки составляют около 0,15–0,18, а при смазывании минеральным маслом снижаются до 0,05–0,08. Для твердосмазочных покрытий в отраслевом обзоре приведены значения от 0,03, тогда как для пластичных смазок типа ЦИАТИМ указаны другие диапазоны. Эти цифры помогают сравнить решения, но не заменяют испытаний в конкретном узле.

Статья будет полезна инженерам, техническим специалистам и закупщикам, выбирающим смазку трубопроводной арматуры и других стальных сопряжений. Разберем, как трактовать коэффициент трения без смазки и со смазкой, чем отличаются пластичные смазки и покрытия и какие факторы учитывать при выборе.

Коэффициент трения без смазки: пара «сталь по стали»

Другой справочник указывает значение около 0,15. Эти цифры описывают ориентир, а не постоянную характеристику любой стальной пары: результат зависит от состояния поверхностей, нагрузки и условий контакта.

Сухое трение может быть исходной точкой для сравнения вариантов смазывания. Однако сравнивать отдельные значения корректно лишь тогда, когда известны условия измерения. На практике влияют шероховатость и состояние деталей, нагрузка, температура, скорость перемещения и режим трения. Поэтому справочное значение не следует автоматически переносить в расчет конкретного узла.

Что показывают справочные значения

Для пары «сталь-сталь» переход от сухого контакта к смазанному обычно сопровождается снижением трения. В источниках приведено, что смазка может уменьшать его в 2–10 раз относительно сухого трения. Это обобщенная оценка: фактический эффект определяется свойствами смазочного материала и режимом работы сопряжения.

При этом наличие смазки не означает, что трение становится пренебрежимо малым. В граничном режиме для него приводится диапазон 0,08–0,15, а в смешанном - 0,03–0,08. Даже для жидкостного режима указывается значение менее 0,01, а не ноль.

Как применять данные в расчетах

В одном нормативном документе для расчетов при возможности попадания масла на контактную поверхность рекомендуется принимать коэффициент трения 0,2. Это расчетное значение для указанного случая, а не универсальная характеристика смазанной стали. Оно не отменяет необходимости уточнить режим работы и требования документации на узел.

Если требуется оценить коэффициент трения сталь по стали без смазки, справочный диапазон 0,15–0,18 можно использовать как начальный ориентир. Для инженерного решения важно зафиксировать условия, к которым относится выбранное значение, и при необходимости проверить пару испытаниями.

Коэффициент трения со смазкой: что меняется в контакте

Существенны режим трения, нагрузка, температура и состояние поверхностей. В справочных данных для пары «сталь-сталь» при смазывании минеральным маслом приводится диапазон 0,05–0,08, а при синтетическом смазывании - 0,03–0,06. Для пары с консистентной смазкой указан более широкий диапазон 0,10–0,20.

Эти значения нельзя считать рейтингом материалов, полученным в идентичных условиях. Они показывают, что пластичная смазка не обязательно даст самое низкое значение коэффициента трения. Ее задача может заключаться также в стабилизации контакта и снижении износа в граничном режиме.

Режим смазывания важнее слова «смазка»

В граничном режиме поверхности взаимодействуют при ограниченном разделении смазочным материалом. Для него приводится диапазон коэффициента трения 0,08–0,15. В смешанном режиме указан диапазон 0,03–0,08, а в жидкостном - менее 0,01. Следовательно, ответ на вопрос о том, каков коэффициент трения сталь по стали со смазкой, зависит от фактического режима контакта.

Пластичная смазка остается в узле и может поддерживать смазывание там, где подача жидкого материала неудобна. При ее подборе учитывают класс консистенции NLGI и классификацию по ISO 2137. Консистенция связана с удержанием смазки и ее подачей в узел, но сама по себе не определяет коэффициент трения.

Почему нельзя выбирать только по числу

Для консистентных смазок в паре «сталь-сталь» приводится диапазон 0,10–0,20. Значения для смазок типа ЦИАТИМ также различаются: для ЦИАТИМ-201 указано 0,14–0,21, для ЦИАТИМ-221 - 0,17–0,21. Эти диапазоны нельзя свести к одному общему показателю для всех пластичных смазок.

При оценке важно сопоставить условия, для которых получены числа, с реальной работой механизма. Если в узле преобладает граничное смазывание, низкое значение, характерное для другого режима, может быть неприменимо. Поэтому коэффициент трения используют вместе с данными о температуре, нагрузке и материалах сопряжения.

Трение твердосмазочного покрытия и смазок типа ЦИАТИМ

Там же отмечены высокая несущая способность, противозадирные и антикоррозионные свойства. Для ЦИАТИМ-201 приводится коэффициент трения 0,14–0,21, для ЦИАТИМ-221 - 0,17–0,21. На первый взгляд покрытие имеет преимущество по числовому показателю, однако эти данные не обязательно получены в одинаковых условиях испытания.

Сравнение должно учитывать задачу узла

Твердосмазочное покрытие рассматривают, когда важны низкая стартовая сила трения и длительная работа без регулярного обслуживания. Покрытие может быть полезно при ограниченном доступе для повторного нанесения смазки, но решение зависит от конструкции и требований к поверхности.

Пластичная смазка обычно удобнее с точки зрения обслуживания и повторного нанесения. Ее применяют как рабочий вариант для узлов, где важны ремонтопригодность и совместимость с типовой конструкцией. При этом фактическое трение зависит от условий контакта, а приведенные для ЦИАТИМ значения не следует воспринимать как гарантированный результат в конкретной арматуре.

Как читать разницу в коэффициентах

Нельзя заключать, что покрытие всегда лучше любой пластичной смазки только потому, что в обзоре для него указан коэффициент от 0,03. Число имеет смысл в контексте метода испытания, пары материалов, нагрузки и режима. Аналогично диапазоны для ЦИАТИМ не описывают поведение всех смазок или всех узлов.

Практическое сравнение пластичных смазок и покрытий должно включать не только трение, но и несущую способность, противозадирные свойства, требования к обслуживанию и условия нанесения. Для окончательного выбора нужны данные, относящиеся к конкретной конструкции и рабочему режиму.

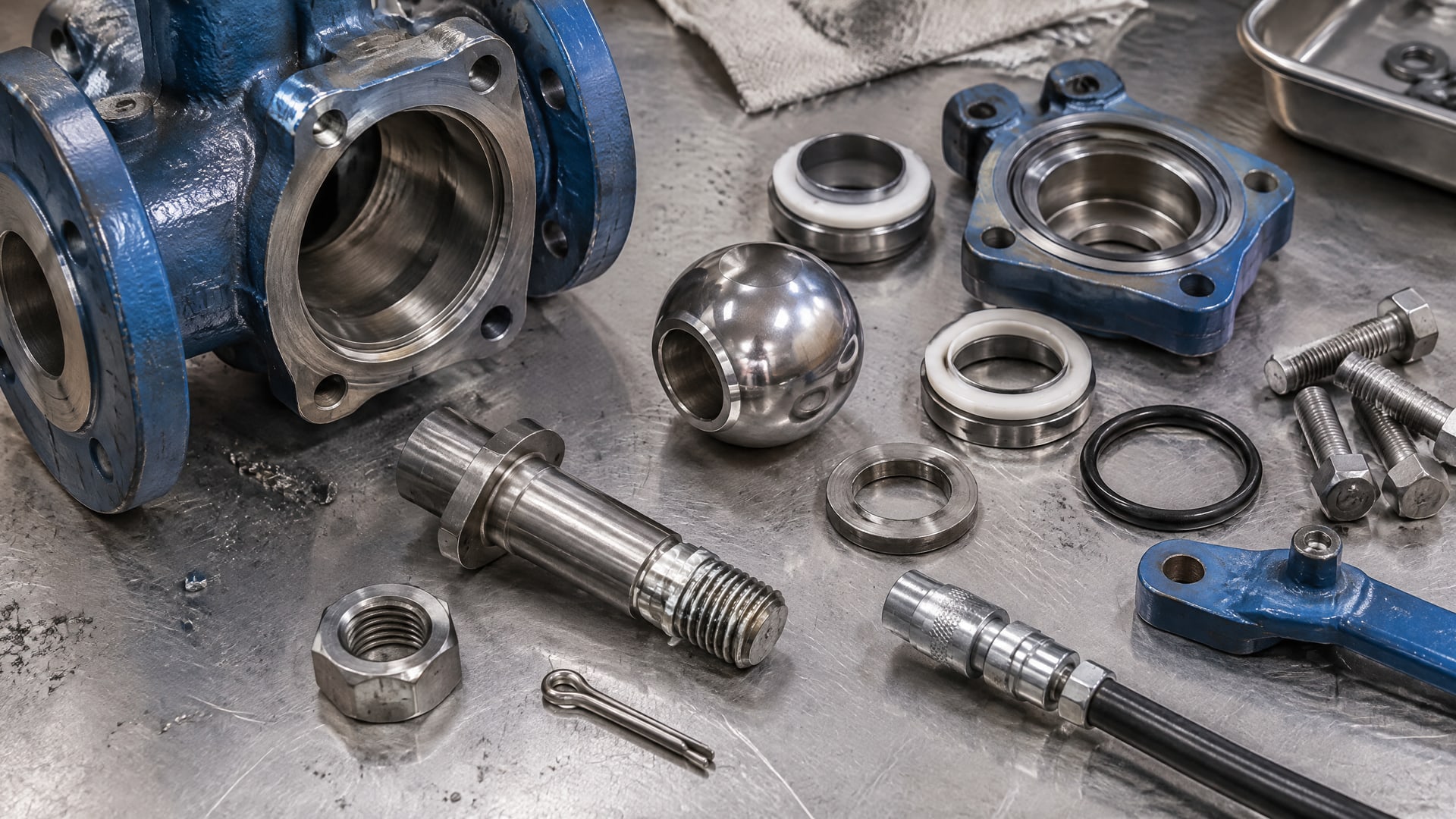

Смазка трубопроводной арматуры: как выбрать подход

Для пластичной смазки учитывают консистенцию по NLGI и классификацию по ISO 2137: эти параметры помогают оценить удержание материала в узле и возможность его подачи. Но класс консистенции не заменяет данные о трении и не позволяет определить коэффициент трения самостоятельно.

Для арматуры, где важны несущая способность и устойчивость к воде, к рассмотрению подходят пластичные смазки EFELE. В линейке есть водостойкие составы для высоких нагрузок. Конкретный материал подбирают с учетом требований узла и условий применения, а не только по общему названию категории.

Когда рассматривать покрытие

Твердосмазочное покрытие имеет смысл оценить, если нужна низкая стартовая сила трения и длительная работа без регулярного обслуживания. Для таких покрытий приводится коэффициент от 0,03, а среди эксплуатационных свойств отмечаются несущая способность и противозадирные свойства. Эти характеристики следует соотнести с материалом деталей и условиями работы арматуры.

При температурах порядка 150–160 °C и выше рекомендуется рассматривать твердые смазочные материалы. Это общий ориентир, а не граница применимости всех пластичных смазок и покрытий. Для конкретного материала нужно проверить его технические характеристики и допустимые условия эксплуатации.

Практический порядок выбора

• Определить материалы контактирующих деталей и характер их движения.
• Уточнить нагрузку, температуру и предполагаемый режим трения.
• Оценить, можно ли регулярно обслуживать узел и наносить пластичную смазку.
• Сопоставить класс NLGI и требования к подаче и удержанию смазки.
• Для покрытия проверить условия нанесения и соответствие характеристик рабочему контакту.
• Не переносить справочный коэффициент трения в расчет без проверки, что условия сопоставимы.

Такой порядок помогает избежать выбора по одному числу. Если для узла важна расчетная сила перемещения, справочные данные стоит использовать как ориентир, а итоговое значение подтвердить испытанием или профильной документацией на изделие.

Как корректно сравнить коэффициент трения смазки и покрытия

Минимальный набор исходных данных включает материалы пары, нагрузку, температуру, состояние поверхностей и режим трения. Если эти условия различаются, значения полезны для первичной оценки, но не для прямого вывода о превосходстве одного решения.

Разброс справочных величин хорошо виден на примере стали. Для сухой пары приводится 0,15–0,18, для минерального масла - 0,05–0,08, для синтетического смазывания - 0,03–0,06, а для консистентной смазки - 0,10–0,20. Для твердосмазочных покрытий указан показатель от 0,03. Это разные группы данных, и их нельзя считать результатами единого сравнительного теста.

Какие параметры зафиксировать

Перед испытанием или расчетом определяют, что именно сравнивается: коэффициент трения при запуске, в установившемся движении или на протяжении заданного цикла. Для инженерного выбора также важны удержание смазки в узле, частота обслуживания и чувствительность результата к температуре и нагрузке.

Отдельно следует указать, относится ли оценка к граничному, смешанному или жидкостному режиму. Для этих режимов в источниках приведены разные диапазоны: 0,08–0,15 для граничного, 0,03–0,08 для смешанного и менее 0,01 для жидкостного. Они показывают, почему одного значения «коэффициент трения смазки» недостаточно для описания работы узла.

Как использовать справочные значения

Для предварительного расчета можно взять значение, соответствующее условиям, заданным нормативным документом или технической документацией. Например, значение 0,2 приводится для расчетов при возможности попадания масла на контактную поверхность. Это частный расчетный случай, а не характеристика любой смазки.

В закупочной документации целесообразно указывать требования к режиму работы и условиям эксплуатации, а не только просить материал с минимальным коэффициентом трения. Инженер может сверить эти требования с технической документацией, а закупщик - сопоставить доступные варианты по применимости, обслуживанию и подтвержденным характеристикам.

Часто задаваемые вопросы

Какой коэффициент трения у стали по стали без смазки?

Для сухой пары «сталь-сталь» в справочных данных обычно приводят коэффициент трения 0,15–0,18; в другом справочнике указано значение около 0,15. Это ориентиры, а не константы. Фактический результат зависит от состояния поверхностей, нагрузки, температуры и условий контакта.

Какой коэффициент трения у стали по стали со смазкой?

Единого значения нет. Для минерального масла приводится диапазон 0,05–0,08, для синтетического смазывания - 0,03–0,06, а для консистентной смазки - 0,10–0,20. Итог зависит от режима трения и условий работы, поэтому сравнивать цифры можно только с учетом условий их получения.

У чего коэффициент трения ниже: у ЦИАТИМ или твердосмазочного покрытия?

В источниках для твердосмазочных покрытий указан коэффициент трения от 0,03. Для ЦИАТИМ-201 приводится 0,14–0,21, для ЦИАТИМ-221 - 0,17–0,21. Эти данные не обязательно получены в сопоставимых условиях, поэтому они не доказывают, что покрытие будет лучше в любом конкретном узле.

Влияет ли класс NLGI на коэффициент трения?

Класс NLGI описывает консистенцию пластичной смазки, а не коэффициент трения. Консистенция учитывается при подборе материала по удержанию в узле и возможности подачи. Само значение трения зависит также от материалов пары, нагрузки, температуры и режима смазывания.

Заключение

Коэффициент трения смазки нельзя оценивать отдельно от условий работы узла. Для сухой пары «сталь-сталь» справочный диапазон составляет 0,15–0,18, для пластичных смазок типа ЦИАТИМ приведены значения 0,14–0,21 для ЦИАТИМ-201 и 0,17–0,21 для ЦИАТИМ-221, а для твердосмазочных покрытий - от 0,03. Эти показатели помогают сравнить подходы, но не заменяют проверку в сопоставимых условиях.

Перед выбором для трубопроводной арматуры зафиксируйте материалы пары, нагрузку, температуру, режим трения и требования к обслуживанию. Затем сверяйтесь с технической документацией на смазку или покрытие и при необходимости подтвердите решение испытанием узла.
