Прямой универсальной зависимости между нагрузкой сваривания и диаметром пятна износа нет. Это разные показатели: пятно износа характеризует противоизносные свойства, а нагрузка сваривания - способность смазочного материала сопротивляться экстремальному давлению. Поэтому высокий результат по одному параметру не гарантирует такого же результата по другому.

Статья будет полезна инженерам, техническим специалистам и закупщикам, которые сравнивают масла и смазки по результатам четырехшариковых испытаний. Разберем, что именно показывают эти параметры, как учитывать условия теста и почему противозадирную присадку в масло нельзя выбирать по одному числу в протоколе.

Что показывают нагрузка сваривания и диаметр пятна износа

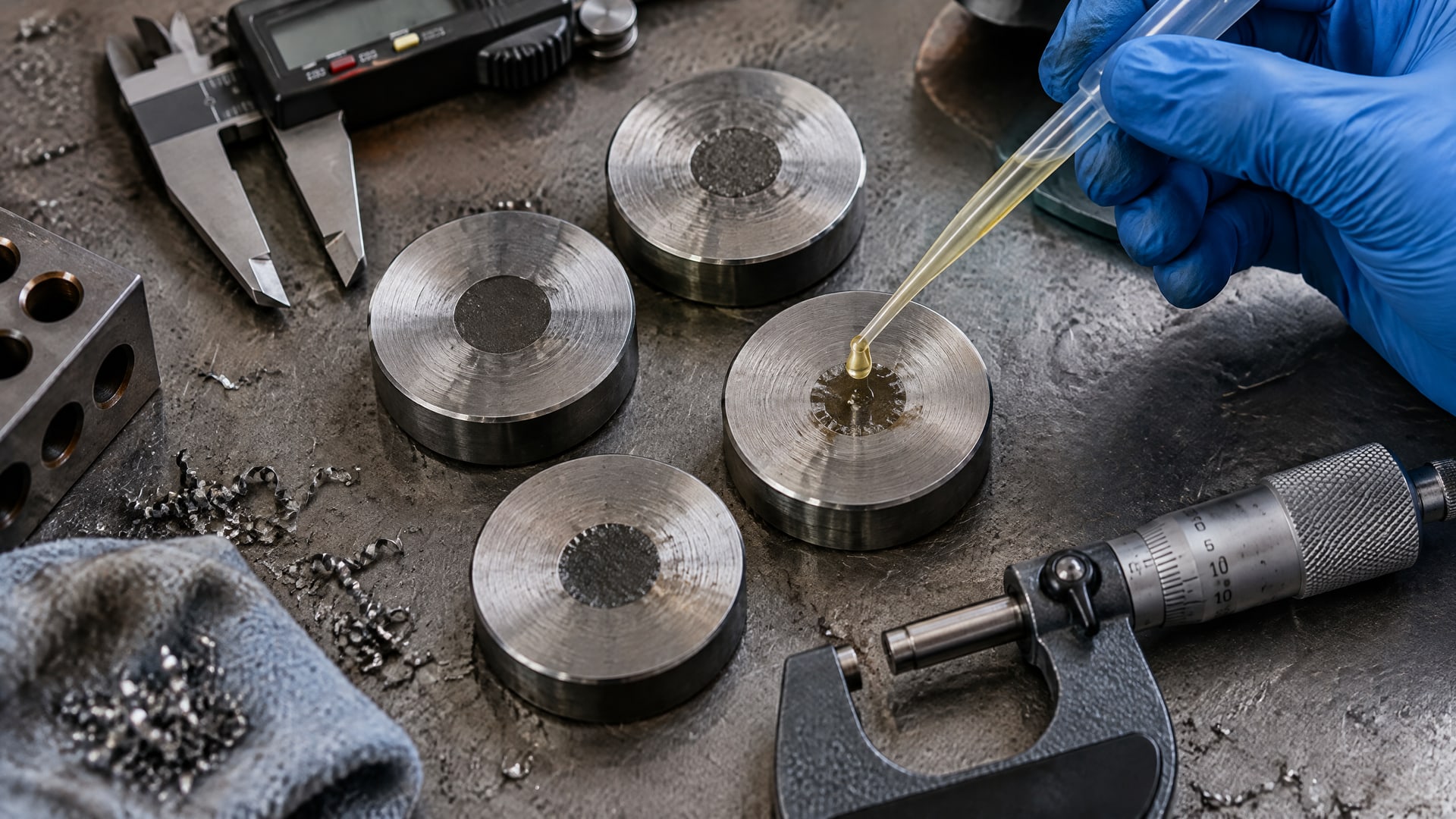

После теста измеряют средний диаметр следов износа на неподвижных шариках. Этот параметр называют диаметром пятна износа. Чем он меньше, тем лучше проявляет себя смазочный материал с точки зрения противоизносных свойств в условиях конкретного испытания.

Нагрузка сваривания, или weld point, описывает другой результат. Это наименьшая нагрузка, при которой вращающийся шарик сваривается с тремя неподвижными. Показатель характеризует способность материала выдерживать экстремальное давление, когда контакт приближается к заеданию и свариванию поверхностей.

В ASTM D2783 эти характеристики разделены по назначению: пятно износа относится к противоизносным свойствам, а weld point - к экстремально-противозадирным. При этом стандарт связывает точку сваривания с достижением максимальным диаметром пятна износа значения 4 мм. Это условие определения weld point в методике, а не доказательство того, что два показателя одинаково меняются при любом составе масла.

Практически это означает, что «нагрузка сваривания смазка» и диаметр пятна износа не заменяют друг друга. Первый показатель помогает оценить поведение при экстремальной нагрузке, второй - размер следа износа при заданном режиме испытания. Их стоит читать вместе, но интерпретировать отдельно.

Есть ли прямая зависимость между нагрузкой сваривания и пятном износа

Малый диаметр пятна износа не гарантирует высокой нагрузки сваривания. И наоборот, высокий weld point не означает, что материал обязательно сформирует минимальное пятно при умеренном режиме.

Различие связано с тем, что показатели описывают разные механизмы и условия отказа. Износ можно оценивать до возникновения сваривания, а сваривание - это качественно иной режим разрушения контакта. Поэтому результаты одного испытания нельзя автоматически переносить на другой режим работы узла.

Это видно на примере испытания трансмиссионного масла по ГОСТ 9490. При нагрузке 617 N диаметр пятна износа превысил 2,0 мм и увеличивался с ростом нагрузки. При этом нагрузка сваривания для коммерческой присадочной системы достигла 3685 N. Эти значения показывают, что способность противостоять свариванию и изменение пятна износа следует анализировать как отдельные характеристики, а не как взаимозаменяемые оценки.

Для инженера это важно при чтении протокола: нельзя выбирать продукт только по самому высокому weld point или только по самому малому пятну. Значение каждого параметра имеет смысл в контексте требований узла. Для закупщика практический вывод тот же: таблицу сравнения стоит составлять по нескольким показателям и одинаковой методике испытания.

Испытание смазки по ГОСТ 9490 и ASTM D2783

В исследовании трансмиссионной смазки по этому методу совместно рассматривали нагрузку сваривания Ps, индекс износа Iz и диаметр пятна износа Di. Сам факт отдельного учета этих параметров подтверждает: они дополняют друг друга, но не становятся одним показателем.

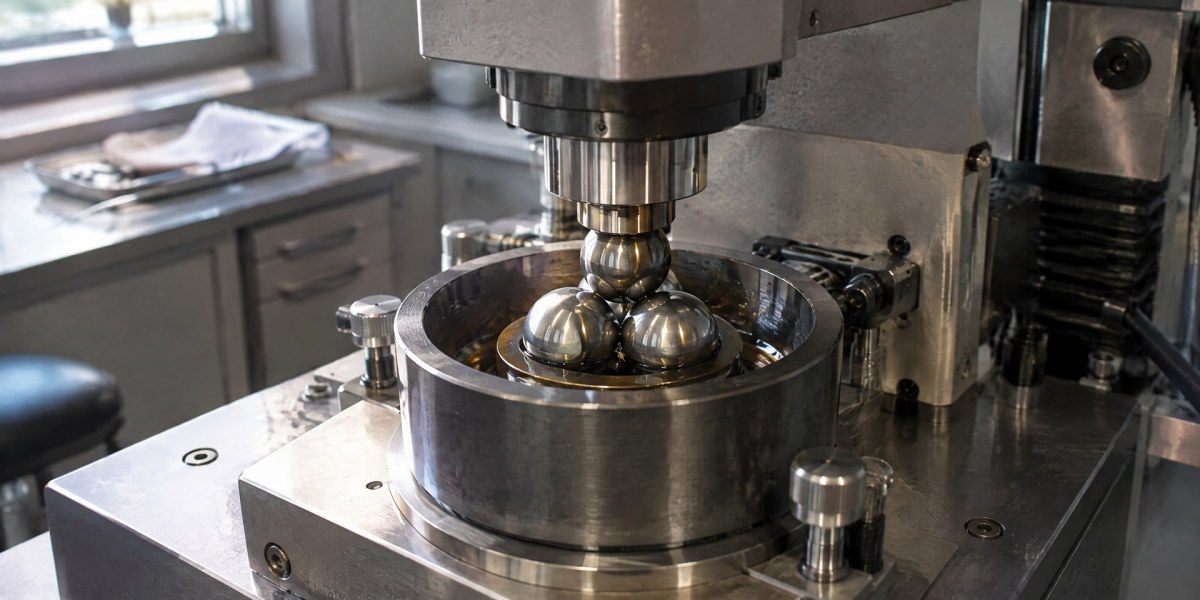

ASTM D2783 также описывает четырехшариковую оценку экстремально-противозадирных свойств. В ней определяются диаметр пятна износа и weld point, причем последний связан с нагрузкой, при которой максимальный диаметр достигает 4 мм. Для корректной интерпретации важно учитывать не только название стандарта, но и конкретный режим теста.

Например, в описании условий испытания пятна износа приведены скорость 1200 ± 60 rpm, нагрузка 40 ± 2 kgf (392 N), температура 75 ± 1,7 °C и продолжительность 60 ± 1 min. При изменении скорости, нагрузки, температуры или времени результат может измениться. Поэтому цифры из разных протоколов не следует сопоставлять без проверки условий.

Перед сравнением результатов проверьте:

• по какому стандарту проводили испытание;
• при какой нагрузке и скорости работала установка;
• какую температуру поддерживали и как долго длился тест;
• сравниваются ли одинаковые типы смазочных материалов и близкие режимы применения.

Как сравнивать результаты испытаний разных материалов

Даже одинаково названный показатель не дает полноценной базы для сравнения без данных о методе и режиме. В частности, диаметр пятна износа зависит от нагрузки и других параметров испытания, а нагрузка сваривания фиксирует момент наступления другого события - сваривания шариков.

Сначала убедитесь, что сравниваются результаты одного стандарта. Затем сверьте скорость, нагрузку, температуру и длительность испытания. Например, пятно износа, полученное при 392 N и 75 ± 1,7 °C, нельзя без оговорок сопоставлять с результатом, для которого применяли иной режим. Разница может быть связана не только с составом материала, но и с условиями теста.

Также важно учитывать, какое значение приведено в протоколе. Диаметр пятна износа и индекс износа не одно и то же, как и нагрузка сваривания и нагрузка, при которой измеряли пятно. Если производитель или лаборатория указывают несколько параметров, их следует рассматривать по отдельности и в совокупности.

Для закупщика удобна единая сравнительная таблица:

Такая проверка не заменяет оценку работы узла, но помогает не делать вывод по несопоставимым данным.

Какой показатель важнее для выбора смазки

Для длительного износа при средних нагрузках более информативны диаметр пятна износа и связанные с ним показатели износа. Для трансмиссий и сильно нагруженных зубчатых передач важны EP-характеристики, в том числе нагрузка сваривания.

Это не означает, что для каждого узла достаточно одного числа. Даже если передача работает под высокой нагрузкой, показатель износа остается полезным для оценки поведения смазочного материала. А малое пятно износа не отменяет необходимости проверить способность материала противостоять экстремальному давлению, если для узла вероятны такие условия.

Противозадирные присадки для масла могут включать серо- и фосфорсодержащие компоненты. В EP-маслах для зубчатых передач такие присадки формируют защитную пленку и помогают препятствовать холодной сварке и заеданию при граничном трении. Активная сера повышает EP-свойства за счет химической реакции с металлом и образования защитных поверхностных соединений.

Однако химическая активность серосодержащей присадки требует учета совместимости с материалами узла и температуры эксплуатации. Поэтому надпись «сера» в описании не дает достаточного основания для выбора. Нужно оценить назначение масла, показатели испытаний и требования конкретной передачи. Данные по противозадирным присадкам в моторное масло нельзя автоматически переносить на трансмиссионные продукты: приведенные сведения по серосодержащим EP-системам относятся к маслам для зубчатых передач.

Почему присадку нельзя выбирать по одному показателю

Результат зависит от состава системы и условий испытания. Поэтому оценивать нужно готовый смазочный материал, а не только отдельный тип присадки.

Заблуждение «если пятно маленькое, значит нагрузка сваривания высокая» возникает из-за того, что оба показателя получают на четырехшариковой машине. Но общий метод не делает результаты тождественными. Один характеризует след износа, другой - нагрузку, при которой наступает сваривание.

Также некорректно считать противозадирную присадку безусловно предпочтительнее противоизносной. Выбор определяется задачей: для одних узлов существенна защита от сваривания при экстремальном давлении, для других - снижение износа при продолжительной работе на умеренных нагрузках. Снабженцу при сравнении коммерческих предложений стоит запрашивать протоколы испытаний и проверять, совпадают ли методика и режимы.

Часто задаваемые вопросы

Что означает высокая нагрузка сваривания у смазки?

Высокая нагрузка сваривания указывает на лучшую несущую способность при экстремальном давлении в условиях соответствующего испытания. Она не означает автоматически, что диаметр пятна износа будет минимальным. Для выбора смазки учитывают оба показателя, стандарт, условия теста и требования конкретного узла.

Что важнее: нагрузка сваривания или диаметр пятна износа?

Универсального ответа нет. Для режимов с длительной работой при средних нагрузках важнее оценить диаметр пятна износа и связанные с ним показатели. Для сильно нагруженных зубчатых передач и трансмиссий значимы EP-показатели, включая нагрузку сваривания. В обоих случаях результаты сравнивают только при сопоставимых условиях.

Можно ли сравнить масла по пятну износа, если испытания проводили по разным стандартам?

Без проверки условий такое сравнение некорректно. На результат влияют стандарт, скорость, нагрузка, температура и продолжительность теста. Например, для одного испытания указаны 392 N, 75 ± 1,7 °C и 60 ± 1 min. Сравнивать следует протоколы с совпадающими методами и режимами.

Подходят ли противозадирные присадки в моторное масло для трансмиссионных передач?

Приведенные данные о серо- и фосфорсодержащих EP-присадках относятся к маслам для зубчатых передач. По ним нельзя делать вывод о пригодности присадки для моторного масла или наоборот. Состав подбирают по назначению смазочного материала, требованиям узла и результатам испытаний готового продукта.

Заключение

Нагрузка сваривания и диаметр пятна износа связаны общей четырехшариковой методикой, но не имеют универсальной прямой зависимости. Первый показатель характеризует сопротивление свариванию при экстремальном давлении, второй - противоизносные свойства в заданном режиме. Поэтому высокий результат по одному параметру не заменяет оценку другого.

Следующий шаг при выборе - запросить протоколы испытаний, сверить стандарт, нагрузку, скорость, температуру и время, а затем соотнести оба показателя с режимом работы узла. Такой подход помогает сравнивать смазки по сопоставимым данным, а не по одному привлекательному числу.
