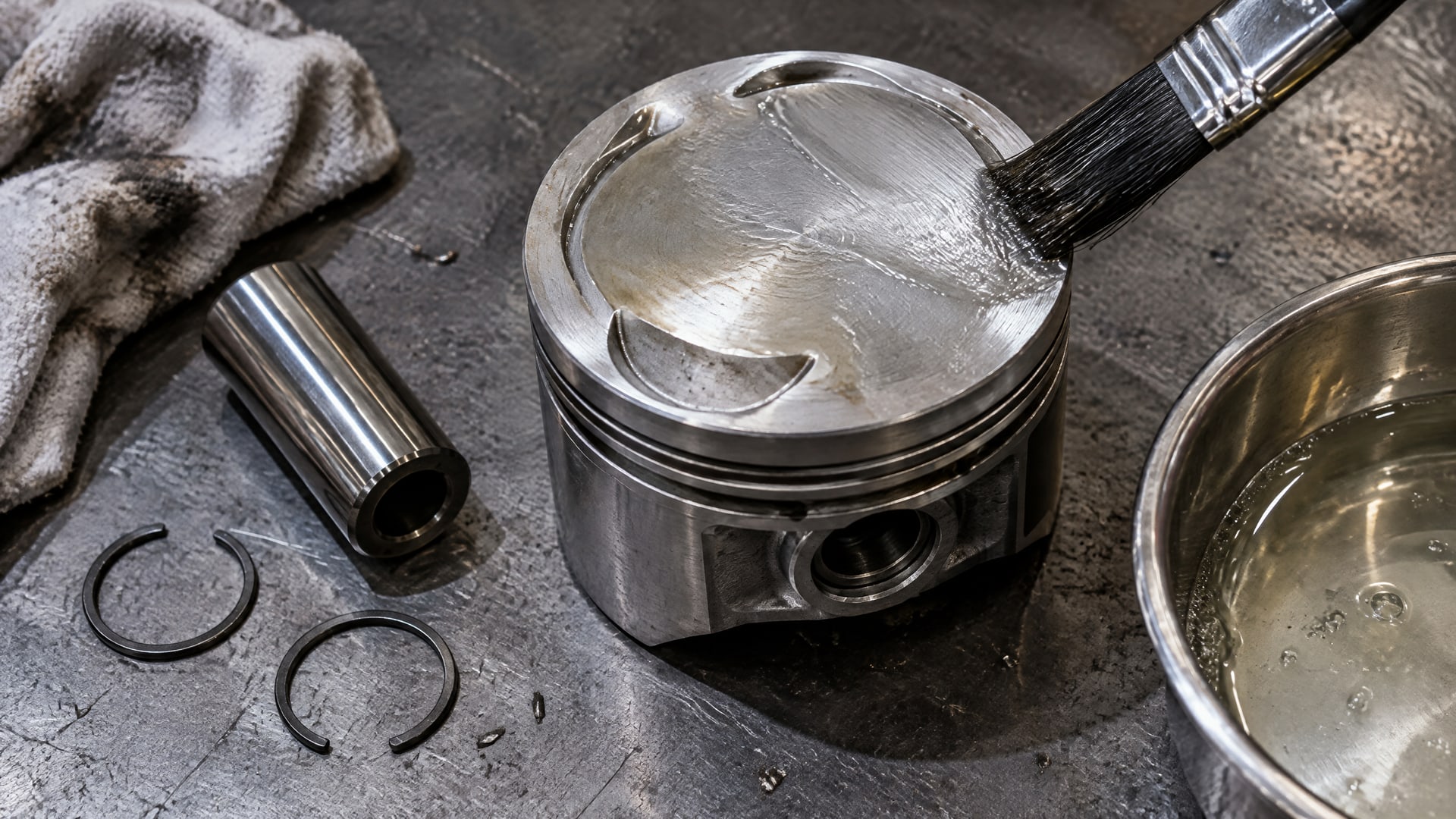

Антифрикционные покрытия на поршнях ДВС снижают трение и износ в паре «поршень - гильза», особенно при холодном пуске, приработке и граничном трении. Это сухие пленки на основе связующего и твердых смазок, а не замена моторному маслу. Подбирать состав нужно с учетом условий работы двигателя, совместимости с топливом и маслом, а также технологии нанесения.

Статья полезна инженерам и техническим специалистам, которые выбирают покрытие поршней ДВС или настраивают процесс его нанесения, а также закупщикам, которым важно сверить параметры продукта со спецификацией. Разберем, как работают такие покрытия, на что смотреть при выборе и почему подготовка поверхности и толщина пленки влияют на результат.

Что такое антифрикционные покрытия для поршней

В материалах для поршневых применений встречаются дисульфид молибдена, графит и PTFE. Состав покрытия и свойства связующего различаются, поэтому общее название «антифрикционное» само по себе не определяет пригодность продукта для конкретного двигателя.

Пленка работает в зоне контакта поршня с гильзой, помогая снизить трение и износ при приработке, холодном пуске и в режиме граничного трения. Для этих режимов характерно, что рассчитывать только на сформированный масляный слой нельзя. Покрытие дополняет работу моторного масла, но не заменяет его: двигатель по-прежнему нуждается в штатной системе смазки.

Какие задачи решает твердосмазочная пленка

Покрытие поршней ДВС рассматривают как способ уменьшить сопротивление движению и риск контактного износа в наиболее нагруженных режимах. При выборе важны не только значения трения, но и сопротивление задирам, стабильность пленки и совместимость с моторным маслом и топливом. В одном исследовании по юбке поршня дизеля для ряда покрытий с дисульфидом молибдена и графитом коэффициент трения снижался до 0,12-0,14.

Этот результат относится к исследованным покрытиям и условиям испытаний, а не ко всем твердосмазочным составам. Переносить его на другой двигатель или продукт без испытаний и технических данных нельзя. Инженеру следует рассматривать значение коэффициента трения вместе с данными о поведении покрытия при износе и контакте с рабочими жидкостями.

Важно также различать твердосмазочное покрытие и другие поверхностные решения. Например, PVD-покрытия CrN и DLC относятся к отдельному классу технологий, хотя их также применяют для снижения трения и износа в ДВС. Поэтому перед сравнением нужно определить, какой тип слоя рассматривается и какие требования предъявляют к поршневой паре.

Где применяют покрытие поршня и когда оно нужно

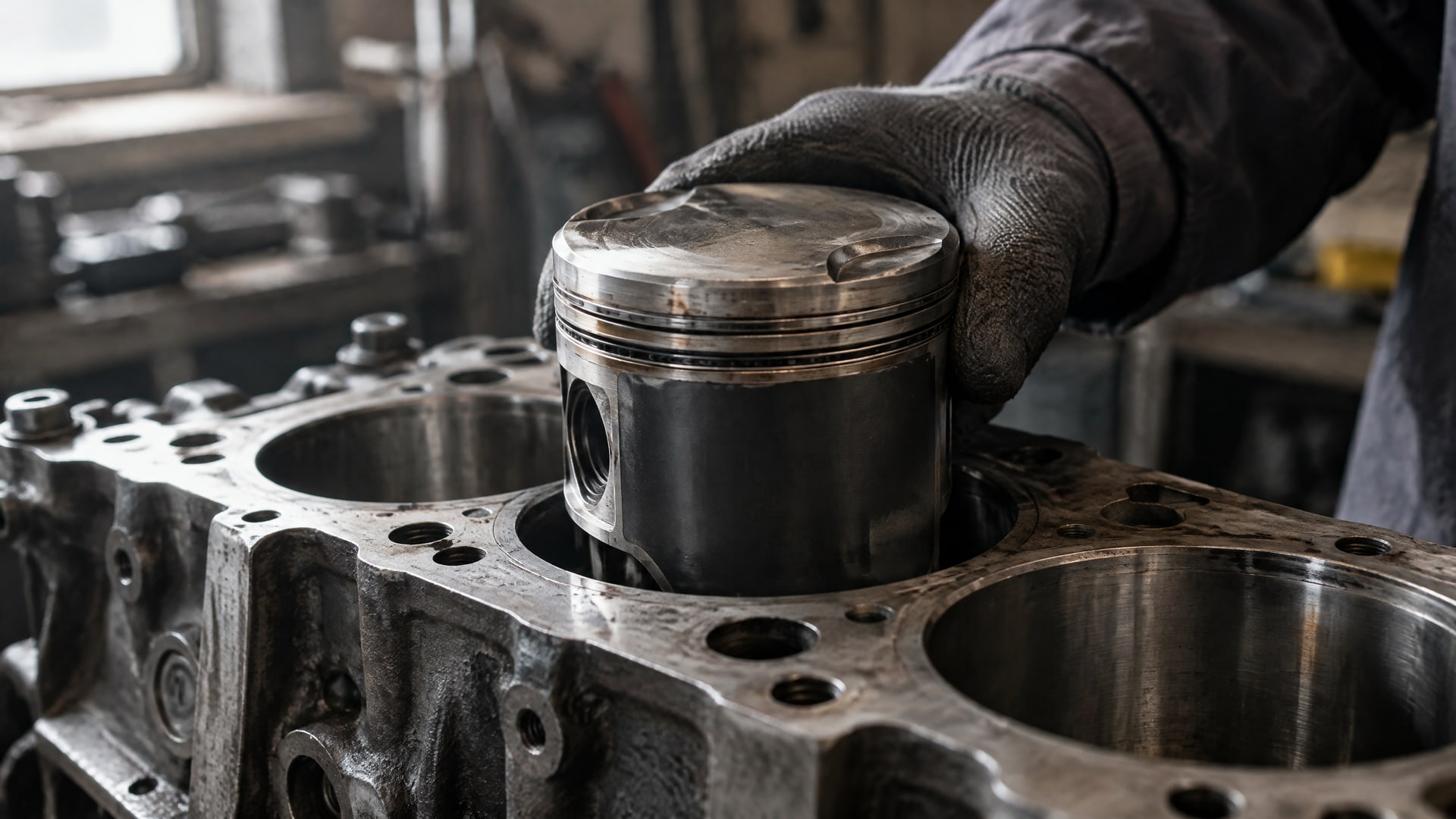

Их рассматривают для узлов, где требуется снизить трение при высокой нагрузке и обеспечить работу пары в режимах приработки и граничного трения. В применении для двигателя основное внимание уделяют контакту юбки поршня с гильзой.

При выборе оценивают режим работы, скорость скольжения и контактную нагрузку, а также наличие масла, топлива или другой смазки в контакте. Для поршня важны переходные условия: холодный запуск и период приработки. Именно для таких ситуаций покрытие может снизить трение и износ, однако его нельзя считать универсальным способом устранения любых повреждений или нарушений в работе двигателя.

Как связаны холодный пуск и приработка

При холодном пуске и в начале приработки условия смазывания отличаются от установившегося режима. Поэтому инженеру важно выяснить, рассчитан ли состав на работу в граничном трении и совместим ли он с моторным маслом и топливом. Для поршневых покрытий такая химическая стойкость прямо указывается в технических описаниях отдельных составов, но ее нельзя автоматически приписывать любому продукту.

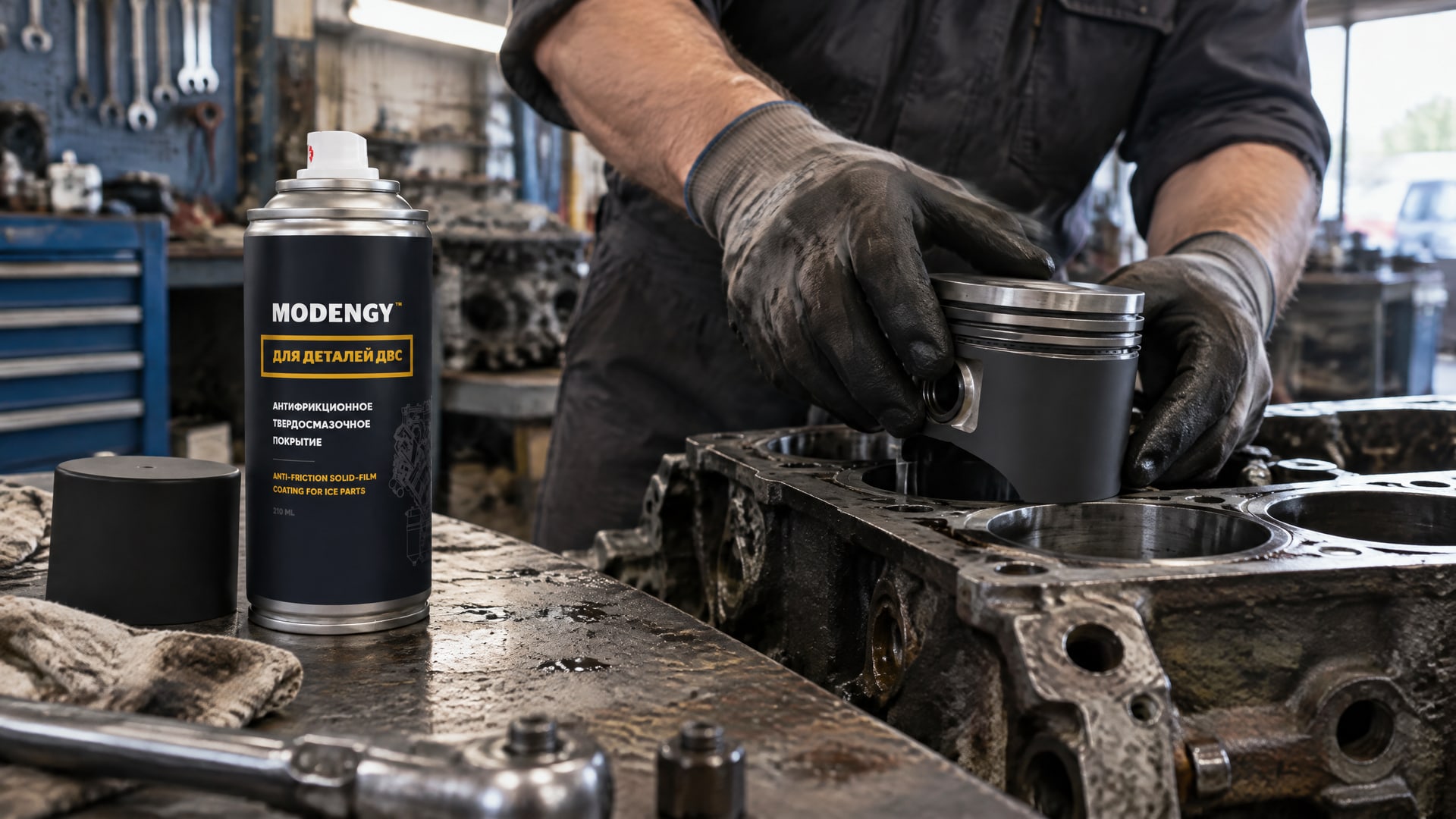

Если задача связана со снижением трения и износа, а также с предотвращением задиров и закусывания на поршнях ДВС, в эту технологическую задачу вписывается антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС. При оценке решения специалисту следует сверить его назначение и технологические требования с условиями конкретного двигателя, а не опираться только на формулировку «для деталей ДВС».

Покрытие не отменяет контроля геометрии поршня и состояния сопряженных деталей. Если двигатель работает вне заданных условий или имеются причины механического повреждения, одна только пленка не подтверждает устранение первопричины. Поэтому до внедрения полезно определить, какой именно этап работы пары требуется улучшить, и сопоставить эту задачу с характеристиками покрытия.

Как выбрать антифрикционное твердосмазочное покрытие

Для поршня учитывают скорость и нагрузку, наличие масла или топлива, ожидаемую температуру работы, требования к сопротивлению задирам и совместимости с рабочими жидкостями. Составы различаются типом твердой смазки, связующим, допустимой нагрузкой и режимом отверждения, поэтому одинаково применять их к разным двигателям нельзя.

Какие параметры сверить

В технической документации проверяют рабочий температурный диапазон и температуру отверждения. Для подобных покрытий встречаются режимы отверждения около 180 °C для части составов и до 220 °C для других. В карточках отдельных продуктов указываются рабочие диапазоны примерно от -75 °C до +300 °C, но эти пределы зависят от состава и не являются общими для всех покрытий.

Температуру отверждения необходимо сопоставить с возможностями технологического процесса и изделия. Рабочий диапазон описывает эксплуатацию покрытия, а температура отверждения относится к этапу формирования пленки. Подменять один параметр другим нельзя: соответствие условиям эксплуатации не гарантирует, что поршень можно обработать при заданном режиме нанесения.

Также сверяют стойкость к моторным маслам, бензину и дизельному топливу, а для конкретного применения - параметры трения и износостойкости. Если в документации приведено значение коэффициента трения, уточняют, к каким условиям испытаний оно относится. Значение 0,12-0,14 зафиксировано для ряда покрытий с дисульфидом молибдена и графитом в одном исследовании по юбке поршня дизеля; это ориентир для понимания результатов испытаний, а не универсальная норма.

Закупщику полезно запросить технические данные именно на выбранный состав и сверить их со спецификацией двигателя и процесса. Инженеру стоит проверить, указаны ли в документации технология нанесения, рекомендуемая толщина пленки и подготовка поверхности. Если хотя бы один параметр не подтвержден, его нельзя считать подходящим только по сходству названия или заявленной области применения.

Нанесение покрытия на поршни: подготовка и толщина

Перед нанесением ее тщательно очищают и обезжиривают: загрязнения могут ухудшить адгезию, то есть сцепление пленки с подложкой, и снизить ресурс покрытия. Поэтому подготовку следует рассматривать как обязательную часть технологического процесса, а не как вспомогательную операцию.

Толщина и способ нанесения

Для одной из типовых систем указана рекомендуемая сухая толщина пленки 15-20 мкм. Это параметр конкретной системы, а не общее значение для всех поршневых покрытий. Толщину выбирают по спецификации продукта: превышение заданного диапазона может ухудшить адгезию, повлиять на геометрию и работу пары трения.

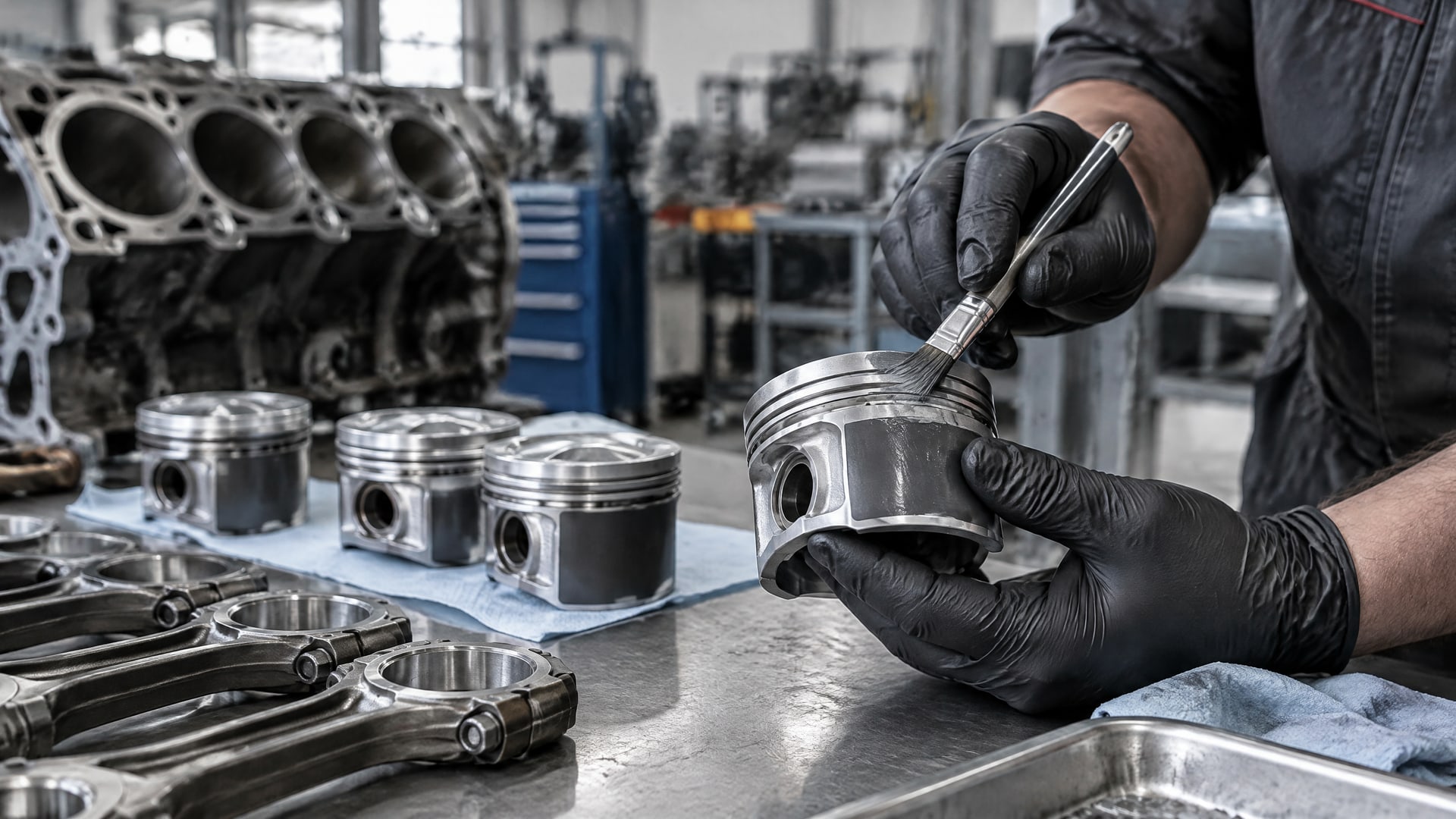

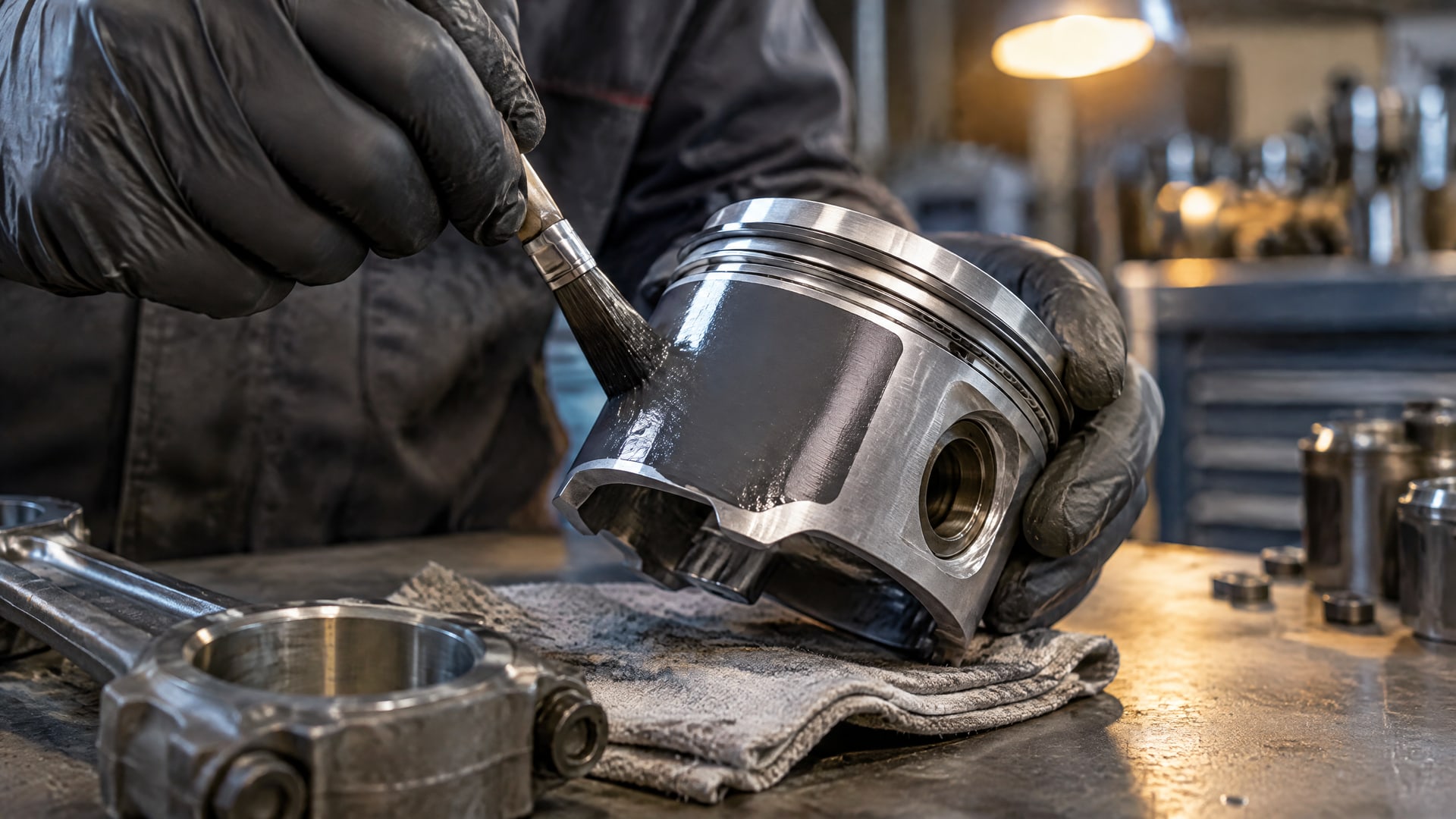

В качестве метода нанесения для типовой поршневой системы указывается экранная печать. Для поршневых применений также описываются распыление, погружение и нанесение кистью, однако конкретный способ должен соответствовать инструкции производителя покрытия и конструкции детали. Нельзя считать, что один метод подходит для любого состава и любой геометрии поршня.

После нанесения контролируют соответствие пленки заданной толщине и соблюдение режима отверждения. Для одних составов в документации встречается температура около 180 °C, для других - до 220 °C. Эти значения нельзя переносить с одного продукта на другой: технологический режим сверяют с его технической документацией.

Если на детали есть участки, где покрытие не предусмотрено, их учитывают при подготовке процесса нанесения. Не менее важно сохранить воспроизводимость операций от партии к партии: одинаковая подготовка поверхности, выдержанная технология и контроль толщины позволяют сопоставлять результаты обработки. При отсутствии стабильного процесса даже корректно выбранный состав не гарантирует повторяемого качества пленки.

Как оценить результат и отличить покрытие от альтернатив

Для поршневой пары значимы износ, сопротивление задирам, адгезия пленки и совместимость с моторным маслом и топливом. Если в технической документации указаны результаты испытаний, их рассматривают в контексте метода и условий, при которых эти результаты получены.

Что учитывать при сравнении решений

Твердосмазочная пленка и твердые PVD-покрытия, включая CrN и DLC, относятся к разным классам поверхностных решений. Их нельзя считать взаимозаменяемыми только потому, что оба типа применяют для снижения трения и износа. Сначала определяют требования к детали и процессу, затем сравнивают технологии по подтвержденным характеристикам.

Проверка химической стойкости также должна быть предметной. В технических описаниях отдельных поршневых составов заявлена стойкость к моторным маслам, бензину, дизельному топливу и смазкам, но такое свойство нужно подтверждать для выбранного материала. Не следует переносить данные одного состава на всю категорию покрытий.

Антифрикционные покрытия MODENGY применяют не только для поршней: линейка предназначена также для защиты других узлов трения в трансмиссии и ходовой части тракторной техники. Это отдельные области применения, поэтому при подборе для поршневой группы нельзя подменять ее требования характеристиками покрытия для других узлов. Инженер и снабженец сверяются со спецификацией конкретного материала и условиями нанесения.

Для решения о внедрении полезно составить перечень критериев: совместимость с рабочими жидкостями, допустимая температура, режим отверждения, метод нанесения и заданная толщина пленки. По каждому пункту нужны подтвержденные данные. Такой подход помогает сравнивать покрытия по применимости к задаче, а не по отдельной рекламной характеристике.

Часто задаваемые вопросы

Заменяет ли антифрикционное покрытие моторное масло?

Нет. Покрытие снижает трение и износ в отдельных режимах, в том числе при холодном пуске, приработке и граничном трении. Оно не заменяет штатную систему смазки и не отменяет требования двигателя к моторному маслу. При выборе оценивают покрытие как дополнение к работе пары «поршень - гильза».

Какая толщина покрытия поршня считается правильной?

Универсального значения для всех составов нет. Для одной из типовых систем указана сухая толщина 15-20 мкм, но конкретный параметр задает техническая документация продукта. Выход за спецификацию может ухудшить адгезию, повлиять на геометрию детали и работу пары трения.

Можно ли наносить покрытие без подготовки поверхности?

Нет. Перед нанесением поверхность тщательно очищают и обезжиривают. Подготовка влияет на адгезию пленки и ее ресурс. Сам способ нанесения и последующего отверждения выбирают по документации конкретного состава: для поршневых применений описывают экранную печать, распыление, погружение и нанесение кистью.

Чем твердосмазочное покрытие отличается от PVD или DLC?

Это разные классы покрытий. Твердосмазочный состав представляет собой сухую пленку из связующего и твердых смазок, например дисульфида молибдена или графита. PVD-покрытия CrN и DLC рассматриваются как альтернативные решения для снижения трения и износа, но не относятся к сухим смазочным покрытиям.

Заключение

Антифрикционные покрытия для поршней ДВС применяют, чтобы снизить трение и износ при приработке, холодном пуске и граничном трении. Результат зависит от соответствия состава условиям работы, совместимости с маслом и топливом, подготовки поверхности, заданной толщины пленки и режима отверждения. Покрытие дополняет моторное масло, но не заменяет его.

Следующий шаг для инженера - определить требования к поршневой паре и сверить их с технической документацией выбранного состава: проверить температурные параметры, стойкость к рабочим жидкостям, способ нанесения и толщину пленки. Закупщику стоит запросить подтвержденные характеристики и сопоставить их со спецификацией детали и технологического процесса.
