Антифрикционные покрытия двигателя и трансмиссионных узлов помогают уменьшить трение и износ деталей, а в некоторых конструкциях сохраняют защиту пары трения при ухудшении смазывания. Их применяют не вместо масла, а как дополнительный способ защиты поверхностей. Подходящее решение выбирают по нагрузке, температуре, скорости скольжения, наличию масла и типу сопряженных деталей.

Статья будет полезна инженерам, техническим специалистам и снабженцам, которые оценивают снижение трения трансмиссионных узлов или подбирают покрытия поршней износостойкие. Разберем, где твердосмазочные пленки уместны, чем отличаются покрытия для передач от решений для поршневых колец и какие параметры важно проверить до нанесения.

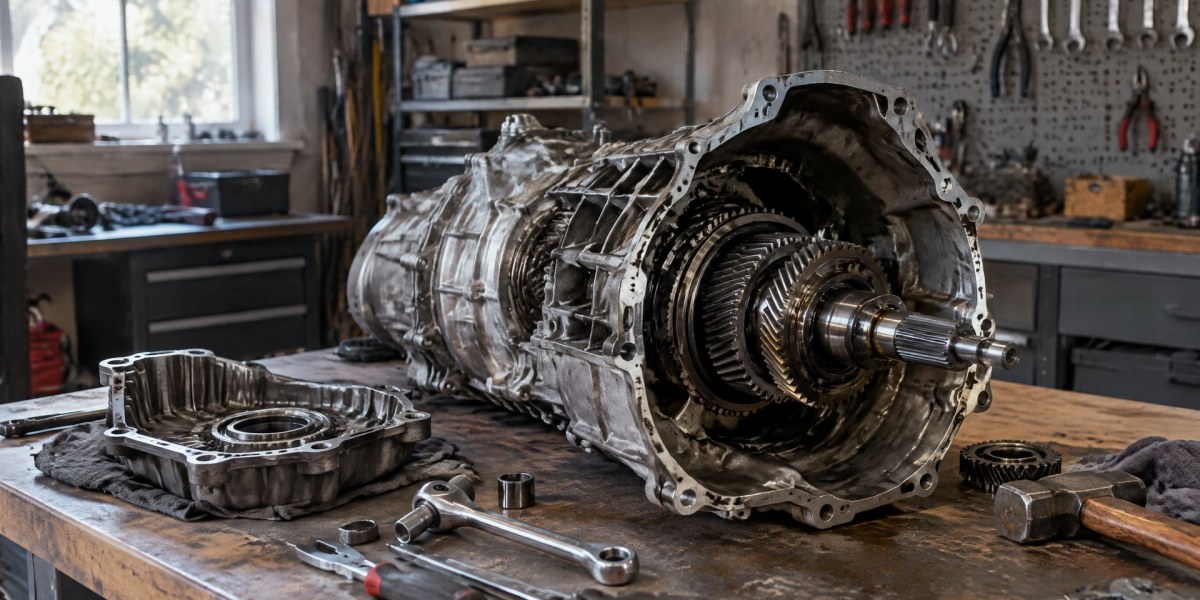

Как специальные покрытия снижают трение в трансмиссионных узлах

Их задача - уменьшать трение и износ, а также помогать продлить срок службы узла. Для коробок передач и других пар трения тяжелой техники применяют твердые PVD-покрытия, рассчитанные на сочетание износостойкости и термостойкости. Но само обозначение технологии не гарантирует нужный результат: свойства зависят от состава покрытия, основания и условий работы.

В обычном режиме покрытие работает вместе с трансмиссионным маслом. Масляная пленка смазывает контакт, а покрытие служит дополнительным защитным слоем. Это особенно важно учитывать при пусках, кратковременном дефиците смазки и других переходных режимах. Покрытие нельзя считать универсальным способом эксплуатации передачи без масла.

Условия работы определяют, какое именно решение рассматривать. Для зубчатой передачи важны контактные нагрузки и риск задира; для шлицевого соединения - характер скольжения и вероятность фреттинга; для подшипника - тип контакта и режим смазывания. Покрытия для разных пар трения не взаимозаменяемы. Даже если два состава снижают трение, это не означает, что оба подходят для одной и той же детали.

Для оценки эффекта нужны испытания, соответствующие узлу и режиму. В исследовании трибоактивного PVD-покрытия CrAlN + Mo(:W):S на зубчатых передачах зафиксировали снижение среднего коэффициента трения и увеличение ресурса относительно непокрытых образцов. Эти результаты показывают потенциал конкретной системы, но не задают универсальные характеристики для всех покрытий трансмиссии. При выборе инженер сверяет условия испытания с нагрузкой, температурой, скоростью скольжения и схемой смазывания своей передачи.

Где применяют твердосмазочные покрытия трансмиссии и ходовой части

В тяжелой технике к таким зонам могут относиться зубчатые передачи, шлицевые соединения и подшипники. Специальные покрытия ходовой части также подбирают по конкретной паре трения, а не только по принадлежности детали к машине. Для каждого узла проверяют нагрузку, скорость относительного движения, температуру и присутствие жидкой смазки.

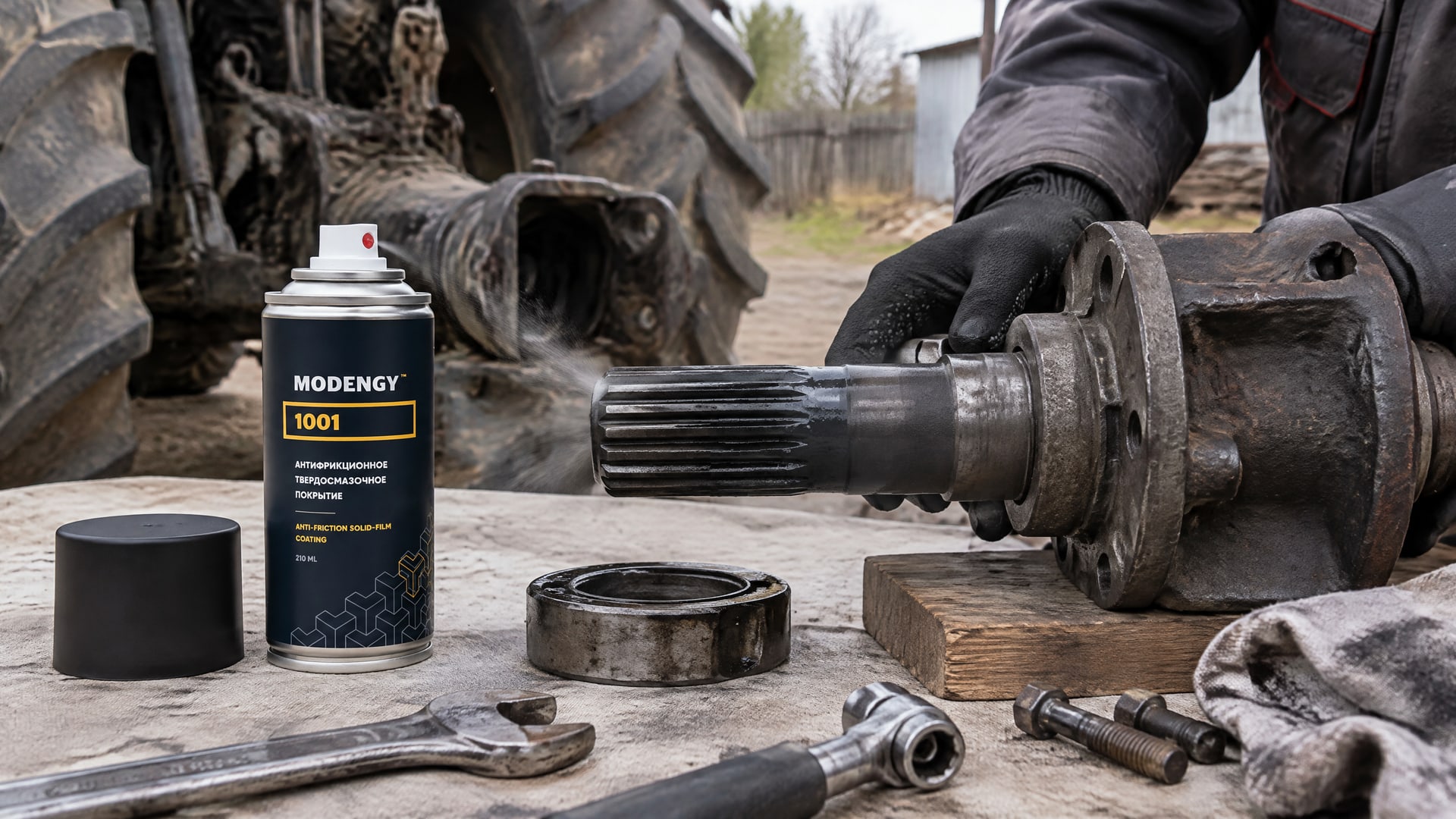

При пуске или кратковременном ухудшении смазывания поверхности могут работать в условиях повышенного трения. Если смазочный материал вымывается, возникает фреттинг или узел проходит холодный пуск под нагрузкой, инженер оценивает, достаточно ли штатной смазки для защиты контакта. Для таких задач в перечне решений есть антифрикционное твердосмазочное покрытие MODENGY 1001: его область применения включает тяжелонагруженные узлы трансмиссии и ходовой части, в том числе шлицевые соединения и подшипники. При этом наличие покрытия не отменяет проверки совместимости со смазочным материалом и материалом сопряженной детали.

Отдельная область применения - передача, где потеря смазки может привести к быстрому повреждению контактирующих поверхностей. В одном проекте для трансмиссии винтокрылого аппарата заявлялась работоспособность не менее 45 минут после потери смазки; коэффициент трения при смазывании составлял 0,07. Это результат конкретной разработки и испытаний, а не обещание такого же времени работы для любой передачи или покрытия. Для практического выбора нужно знать условия, при которых получены показатели, и сопоставить их с режимом конкретной машины.

Покрытие стоит рассматривать как элемент защиты узла, а не как способ устранить все причины износа. Если в сопряжении есть загрязнения, неправильная посадка или недостаточная подача масла, одна поверхностная пленка не решит проблему. Сначала определяют механизм повреждения, затем проверяют, поможет ли покрытие именно в этой паре трения.

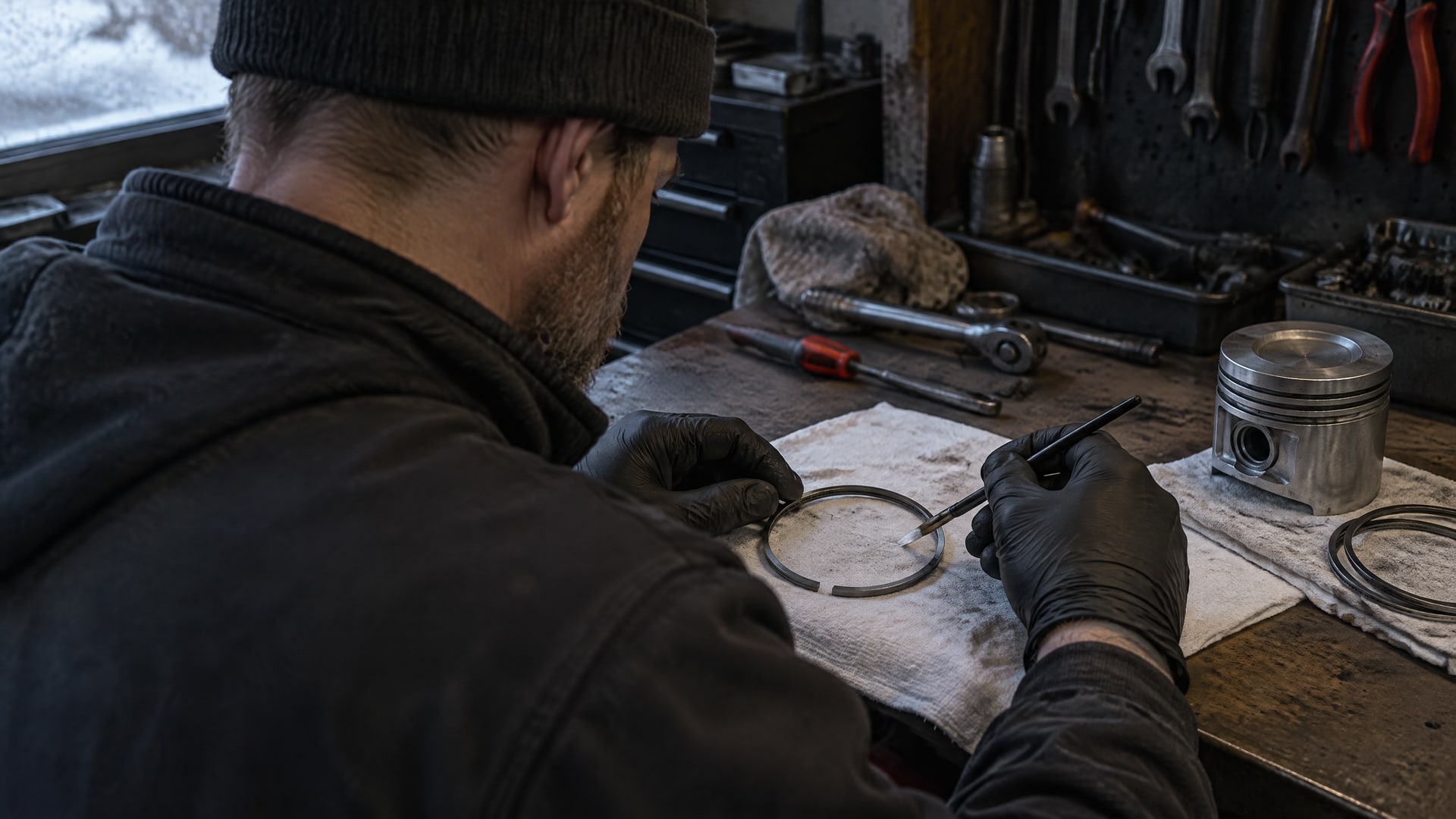

Покрытия поршней: отдельная задача для двигателя

Здесь важны повторяющиеся циклы трения и контактная нагрузка. Поэтому состав выбирают с учетом материала кольца и сопряженной поверхности, условий смазывания и требуемой стойкости к износу. Переносить характеристики покрытия для коробки передач на цилиндропоршневую группу без испытаний нельзя.

В одном патентном описании покрытия для поршневых колец приведены диапазоны состава: 13-43 мас.% сплава Ni-Cr, 25-64 мас.% карбида хрома и 15-50 мас.% молибдена. Эти доли относятся к конкретному варианту покрытия и не являются универсальной рецептурой для всех деталей двигателя. Они показывают, что износостойкие системы могут сочетать металлические компоненты и карбидную фазу, но сами по себе не определяют срок службы или коэффициент трения.

При выборе покрытия поршня или кольца оценивают не только твердость материала. Важны адгезия к основанию, равномерность нанесения, совместимость с контртелом и сохранение характеристик при циклической работе. Толстый слой не обязательно лучше тонкого: результат зависит от свойств всей трибосистемы и точности нанесения. Отдельно проверяют, не изменит ли покрытие требуемую геометрию детали и условия контакта.

Поэтому ключевой вопрос для двигателя - не «какое покрытие самое твердое», а «какой механизм износа нужно ограничить». Если повреждается кольцо, подбирают систему под его контакт с сопряженной поверхностью. Если задача связана с передачей, рассматривают другое покрытие и другие испытания. Это разделение помогает избежать подмены одной технической задачи другой.

Как выбрать покрытие и проверить качество нанесения

В техническом задании фиксируют нагрузку, температуру, скорость скольжения, вероятность ударных воздействий, наличие масла и возможные режимы его недостатка. Затем определяют материал основания и контртела, а также тип повреждения, который требуется уменьшить. Такой разбор помогает понять, нужно ли твердосмазочное покрытие или проблему лучше решать изменением смазки, конструкции либо режима эксплуатации.

Следующий шаг - проверить соответствие покрытия конкретной паре трения. Учитывают толщину слоя, его адгезию, равномерность и стабильность фрикционных свойств под нагрузкой. Для передач дополнительно оценивают стойкость к задирам и совместимость с трансмиссионным маслом. Если покрытие планируют применять в узле с жидкой смазкой, оно должно дополнять ее работу, а не мешать формированию масляной пленки.

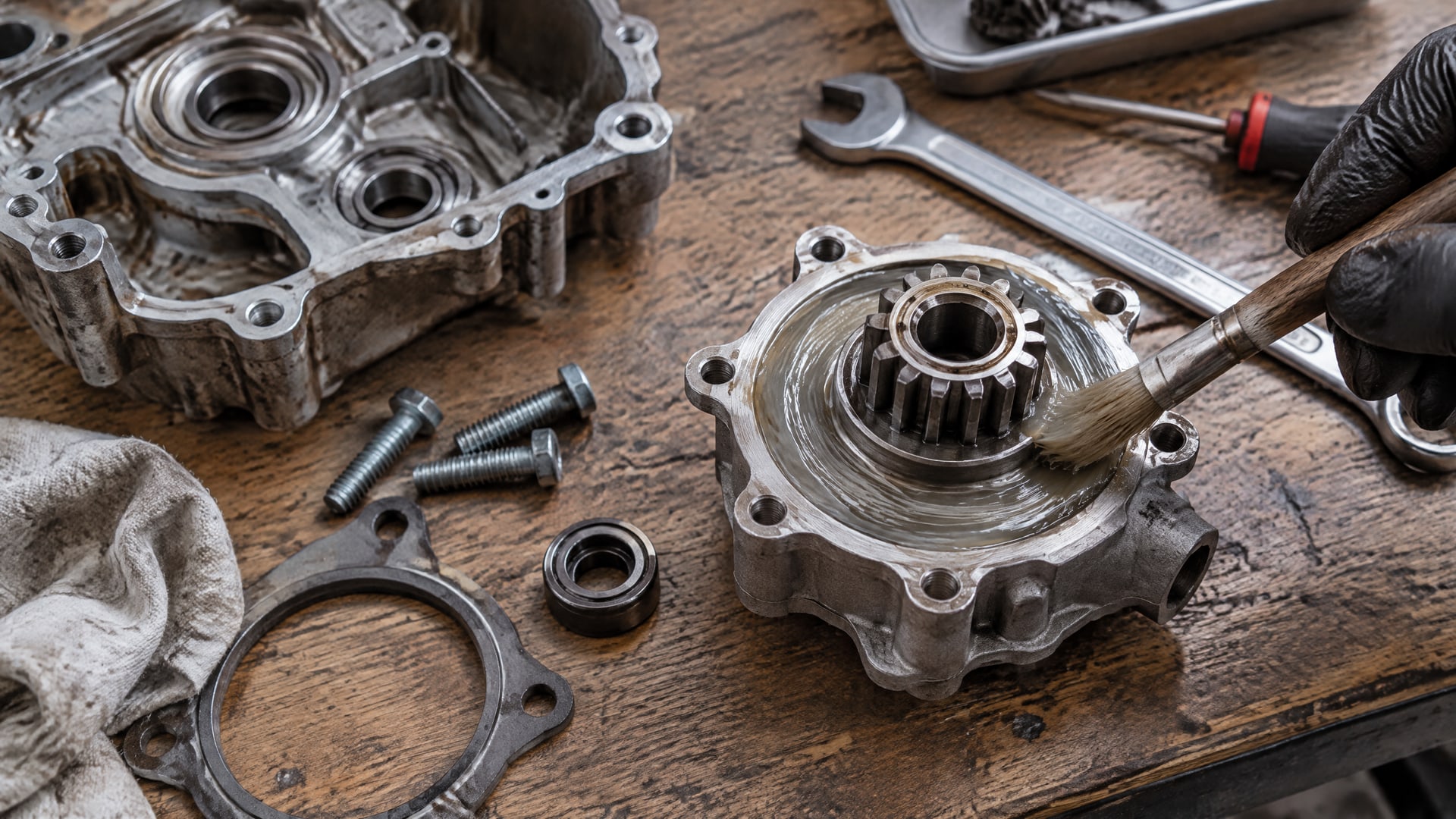

Способ нанесения влияет на технологичность и повторяемость результата. Твердосмазочные составы могут наносить распылением, кистью или погружением; затем слой сушат либо термоотверждают. Выбор метода зависит от детали, требований к равномерности и производственного процесса. Перед эксплуатацией проверяют подготовку поверхности и готовое покрытие на трещины, отслаивание и равномерность толщины.

Стандарты и методы испытаний подбирают по типу покрытия и измеряемому свойству. Нельзя использовать класс консистенции пластичной смазки как характеристику твердого покрытия: эти параметры относятся к разным материалам. Для сравнения вариантов нужно фиксировать метод испытания и условия контакта, иначе цифры из разных тестов могут быть несопоставимы. В частности, результат для зубчатой передачи не следует напрямую переносить на подшипник или шлицевое соединение.

Ограничения и оценка результата

В источниках твердые смазочные слои рассматриваются как дополнение к маслу или резервная защита при ухудшении режима, а не как универсальная замена жидкой смазки. Поэтому перед внедрением важно определить, какую функцию покрытие должно выполнять: уменьшать износ при штатной работе, защищать при пуске или сохранять работоспособность при кратковременном нарушении смазывания.

Нельзя выбирать покрытие только по заявленной твердости или одному показателю коэффициента трения. Долговечность зависит от адгезии, совместимости с контртелом, температуры, нагрузки и корректности нанесения. Излишняя толщина также не гарантирует улучшения: дефекты, неравномерность слоя и отслаивание способны свести эффект к минимуму. Сначала проверяют подготовку основания, затем качество нанесенного слоя и его работу в требуемом режиме.

Результаты испытаний следует читать в контексте конкретного эксперимента. Значение коэффициента трения 0,07 и заявленные не менее 45 минут работы после потери смазки относятся к отдельному проекту по трансмиссии винтокрылого аппарата. Эти цифры нельзя считать типовыми параметрами всех твердосмазочных покрытий. Аналогично диапазоны состава покрытия поршневых колец описывают конкретный вариант и не задают спецификацию для любой детали двигателя.

Для оценки эффекта до и после нанесения задают измеримые критерии: состояние поверхности, характер износа, наличие задиров и стабильность работы узла. Важно сопоставлять результаты при одинаковых условиях эксплуатации или испытаний. Такой подход помогает понять, принесло ли покрытие пользу именно в выбранной паре трения, а не только подтвердило ли оно общую способность снижать трение в лабораторном тесте.

Часто задаваемые вопросы

Могут ли антифрикционные покрытия полностью заменить масло в трансмиссии?

Нет, считать покрытие полной заменой масла нельзя. Твердосмазочные слои используют как дополнение к жидкой смазке или как дополнительную защиту при ее недостатке. Перед выбором нужно определить режим работы узла и проверить, рассчитано ли конкретное покрытие на такие условия. Работа передачи без масла требует отдельных испытаний и подтверждений.

Чем отличаются покрытия для коробки передач и поршневых колец?

Они предназначены для разных пар трения и режимов работы. В передаче учитывают контакт зубьев, нагрузку и смазывание маслом; для поршневых колец важны повторяющиеся циклы трения и износ сопряженных поверхностей. Состав и показатели одного покрытия нельзя автоматически переносить на другой узел без проверки.

Как выбрать покрытие для шлицевого соединения или подшипника?

Сначала определяют материал деталей, тип движения, нагрузку, температуру и условия смазывания. Затем проверяют совместимость покрытия с контртелом и требования к нанесенному слою. Для шлицевого соединения и подшипника могут требоваться разные решения, поэтому одного общего обозначения «антифрикционное покрытие» для выбора недостаточно.

Что важнее при оценке покрытия: твердость или толщина?

Ни один из этих параметров сам по себе не определяет долговечность. Учитывают также адгезию, равномерность слоя, совместимость с контртелом и стабильность характеристик под нагрузкой. Слишком толстый слой не обязательно улучшает защиту. Качество оценивают по испытаниям, связанным с реальной парой трения и условиями ее работы.

Заключение

Антифрикционные покрытия двигателя и трансмиссии применяют для снижения трения и износа, но подбирают отдельно для каждой пары трения. Для трансмиссии важно учитывать контактную нагрузку, масло и возможные перебои смазывания; для поршневых колец - циклическое трение и состав сопряженных материалов. Покрытие дополняет систему смазки, а его результат зависит от состава, нанесения и условий работы.

Следующий шаг - описать режим узла, материалы сопряженных деталей и характер износа, затем определить критерии испытаний покрытия. С этими данными инженер сможет сравнить подходящие решения и проверить, оправдано ли их применение в конкретной трансмиссии, ходовой части или двигателе.
