Толщину антифрикционного покрытия нужно учитывать в размерной цепочке детали до нанесения: слой изменяет размеры сопрягаемых поверхностей, а его неравномерность может нарушить посадку. Для многих нагрузочных применений сухих смазочных покрытий приводят диапазон 10–20 мкм. При точной посадке важны не только номинальная толщина, но и то, покрывают ли обе сопрягаемые поверхности, насколько равномерен слой и каковы исходные зазоры.

Статья полезна инженерам, технологам и закупщикам, которые выбирают твердосмазочное покрытие и согласуют требования к деталям. Разберем, как оценить размерную прибавку, какие допуски предусмотреть, чем различаются распыление и окунание и как контролировать нанесенный слой.

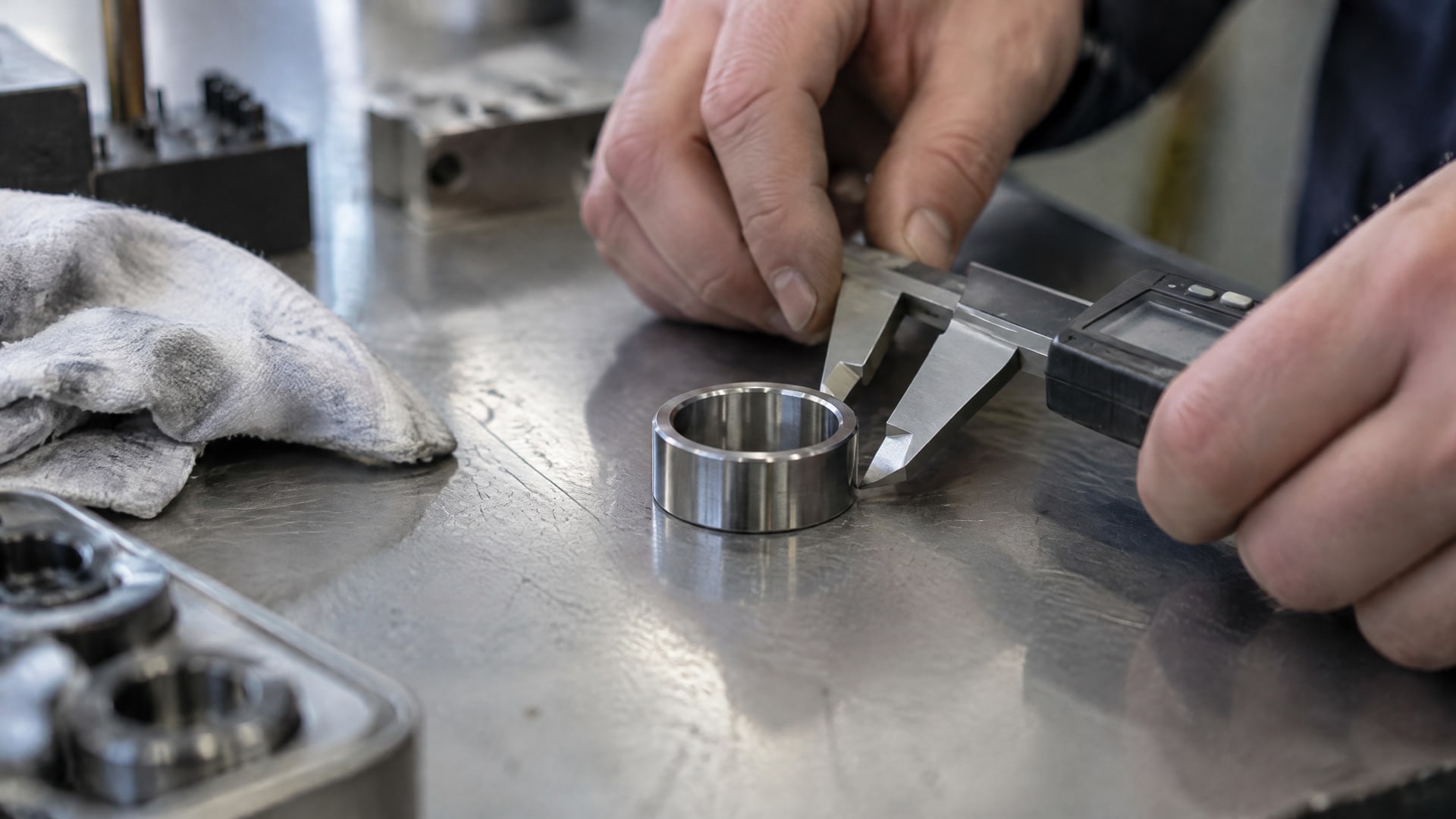

Как толщина антифрикционного покрытия меняет посадочные размеры

Если покрыта наружная цилиндрическая поверхность, ее диаметр увеличивается; если покрыта внутренняя поверхность отверстия, его диаметр уменьшается. При равномерном слое толщиной t размер по диаметру меняется на величину, соответствующую толщине покрытия с двух сторон поверхности.

Когда покрыты обе сопрягаемые детали, зазор уменьшается на сумму толщин нанесенных на них слоев. Например, при покрытии только одной из сопрягаемых поверхностей размерный вклад будет одним, а при нанесении покрытия на обе - другим. Поэтому твердая смазка и посадочные размеры должны рассматриваться вместе: номинальный зазор до обработки сам по себе не показывает, сохранится ли требуемая посадка после покрытия.

Для большинства нагрузочных применений сухих пленок приводят рабочую толщину 10–20 мкм. Это не означает, что такой слой подходит для любой детали: допустимый размерный вклад зависит от конструкции, посадки и требований к покрытию. Ниже 5 мкм может снижаться износостойкость и коррозионная защита, а при толщине свыше 25 мкм возрастает риск когезионного сдвига, растрескивания и проблем с допусками.

Для высокоточных деталей важна не только заданная толщина, но и ее равномерность. Локальные утолщения способны повлиять на посадку даже при приемлемом среднем значении. Поэтому расчет начинают с чертежа: определяют покрываемые поверхности, допустимое изменение размера и требования к слою после отверждения.

Твердосмазочное покрытие и допуски: что учесть в чертеже

В техкартах встречаются разные диапазоны: от 0,00025–0,002 дюйма для ряда процессов до 0,0005–0,001 дюйма для отдельных систем. Для некоторых составов указывают минимальную прибавку порядка 0,0002–0,0003 дюйма, а типичный рабочий диапазон может составлять 0,0003–0,0007 дюйма. Эти значения относятся к конкретным системам и не заменяют требования к покрытию выбранной детали.

Практически важно согласовать, какую поверхность покрывают, какой размер контролируют после обработки и как соотносят толщину с допуском посадки. Если покрытие наносят на обе детали пары, в расчет включают оба слоя. При этом нельзя ориентироваться только на номинальное значение толщины: для точной посадки существенны возможные отклонения и неоднородность нанесения.

Что указать в технических требованиях

• Поверхности, на которые наносят покрытие.
• Размер детали, который должен сохраняться после нанесения и отверждения.
• Требуемую толщину и допустимые отклонения по документации выбранной системы.
• Метод нанесения и способ контроля толщины.
• Требования к шероховатости основы, если они заданы технологией.

Шероховатость подложки влияет и на адгезию, и на итоговую размерную цепочку. В одном из технологических документов для сухих смазочных покрытий в качестве типового требования к поверхности указано значение 32 rms или более грубая шероховатость. Это не универсальное предписание для всех покрытий, а параметр, который необходимо сверять с требованиями конкретного процесса.

Для деталей с резьбой учитывают не только диаметр, но и сохранение возможности свинчивания. В одном из документов для внутренних резьб оговорено, что на ответной наружной резьбе должно сохраняться минимум 3/4 оборота. Такой пример показывает, почему допуски твердосмазочного покрытия нужно согласовывать с функцией узла, а не оценивать отдельно от геометрии детали.

Окунание и распыление твердой смазки: как метод влияет на равномерность

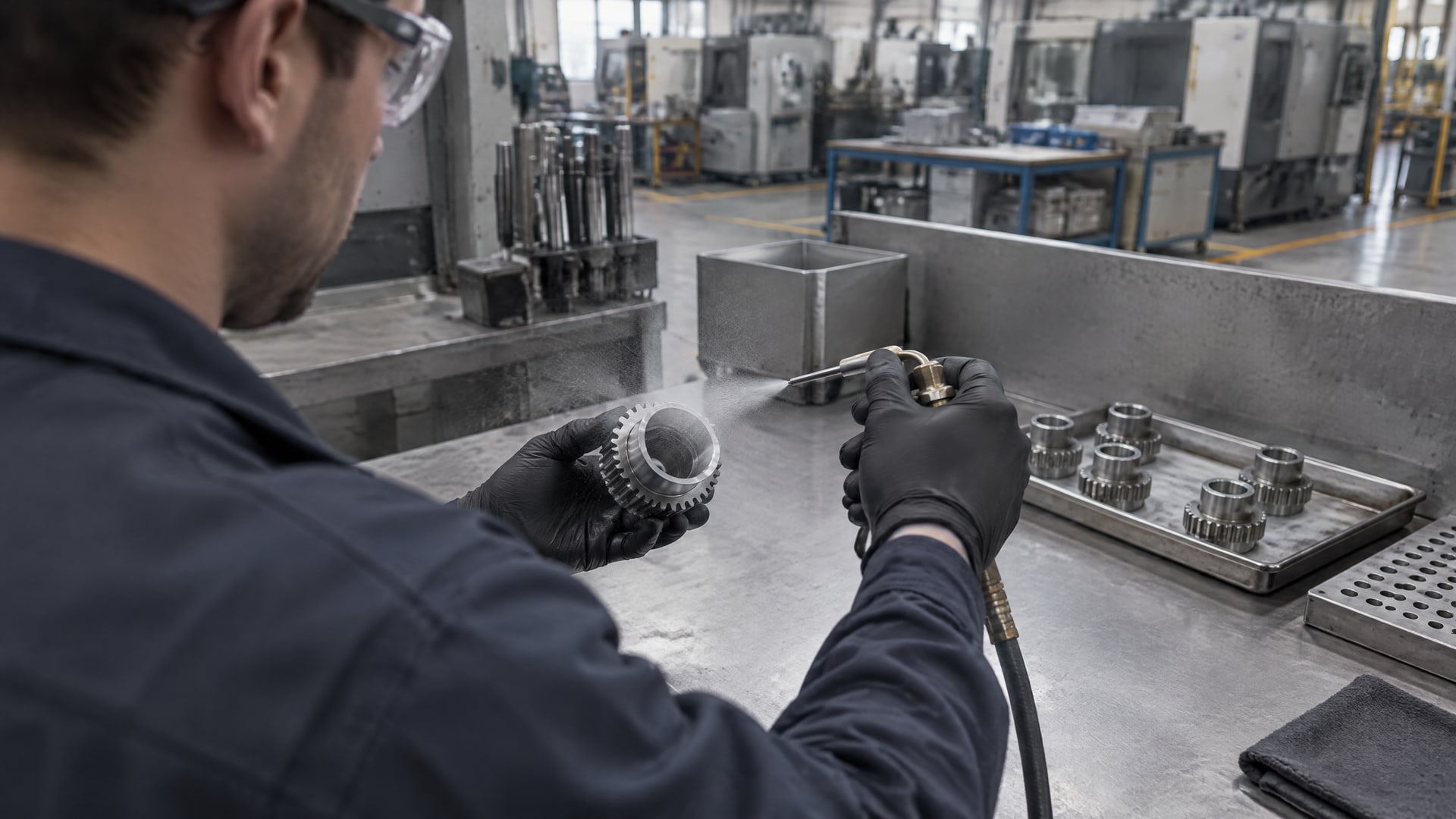

Распыление часто предпочитают, когда нужно получить равномерный слой. Технологические документы также описывают нанесение окунанием, кистью и другими способами, но итоговый выбор зависит от геометрии изделия и характеристик конкретного покрытия.

Для точных посадок важен не только сам метод, но и контроль стекания, кромок и внутренних полостей. При окунании слой может распределяться по поверхности неравномерно, поэтому нужно проверять зоны, где вероятны скопления материала. Распыление тоже не гарантирует одинаковую толщину автоматически: результат зависит от соблюдения процесса и нанесения по всей требуемой поверхности.

В документах для сухих смазочных покрытий рекомендуют наносить несколько тонких равномерных слоев, а не один толстый проход. Это помогает снизить риск локальных наплывов и чрезмерной толщины. Для многих нагрузочных применений ориентиром служит диапазон 10–20 мкм, тогда как превышение 25 мкм связывают с риском нарушения допусков, трещин и когезионного сдвига.

Как выбрать процесс нанесения

• Сверить доступный метод с геометрией детали и требованиями к покрытию.
• Определить, какие кромки, отверстия и полости требуют отдельного контроля.
• Зафиксировать последовательность нанесения, если технологией предусмотрено несколько проходов.
• Проверить слой после отверждения на участках, важных для посадки.
• Согласовать приемку с требованиями чертежа и документацией покрытия.

Условия отверждения также относятся к конкретной системе и не должны переноситься с одного состава на другой. В технологических примерах встречаются режимы 325 °F ±10 °F в течение 1 часа и 300 °F в течение 20 минут. Это примеры из отдельных документов, а не универсальные режимы для любого запекаемого покрытия или червячного редуктора. Для такого узла сначала проверяют требования выбранной системы, конструкцию и допустимые зазоры.

Как контролировать толщину покрытия после нанесения

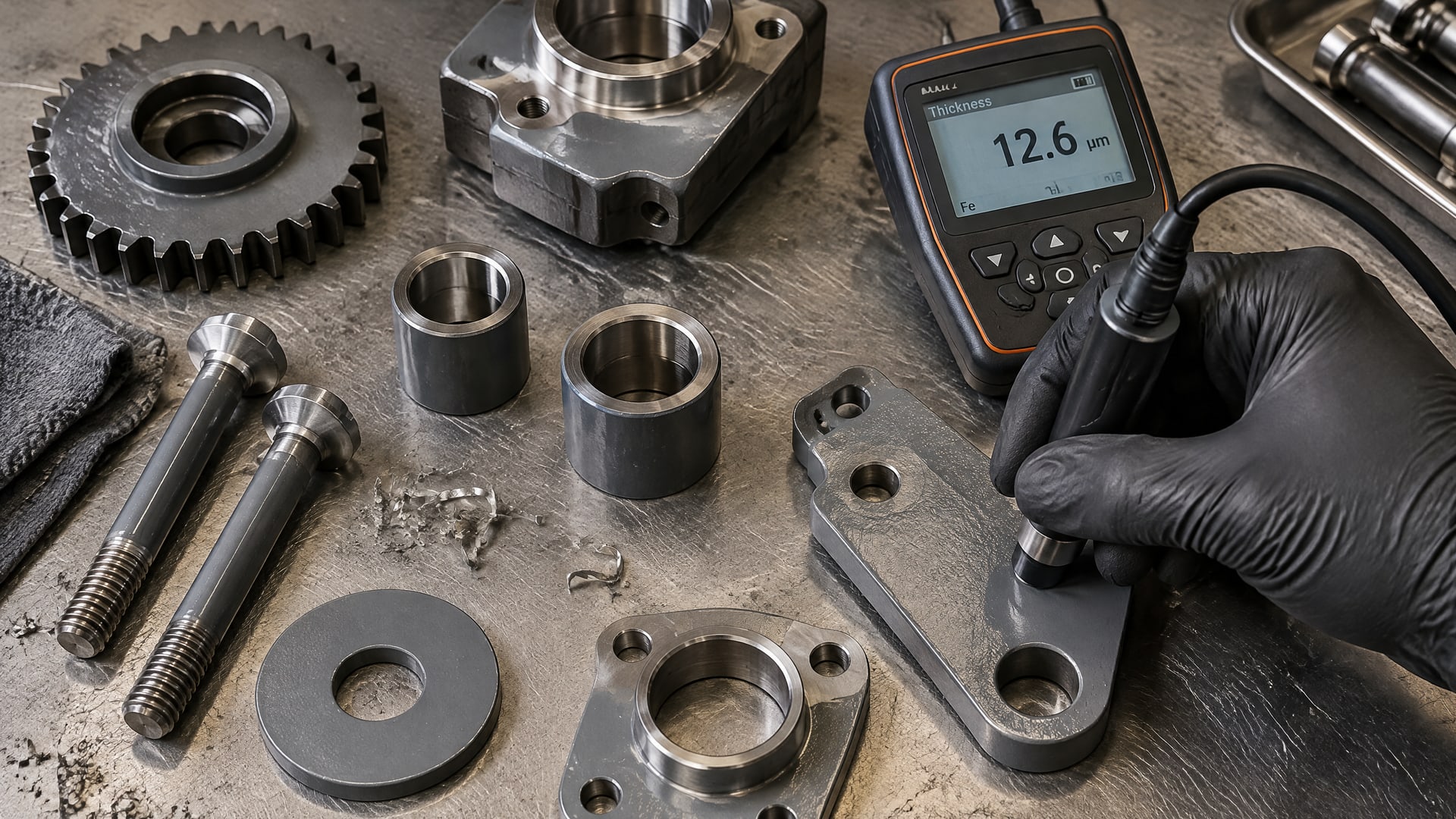

Для контроля сухого смазочного слоя применяют магнитно-индукционные и вихретоковые толщиномеры. Для ряда систем в качестве метода измерения сухой пленки указан ASTM D7091. Применимость конкретного прибора и метода зависит от материала основы и технологических требований.

Измерения следует связать с требованиями чертежа: контролировать нужно те поверхности и зоны, которые влияют на посадку. Если проверять только удобный для доступа участок, можно не обнаружить локальное утолщение на кромке или в полости. Поэтому план контроля согласуют с геометрией детали и способом нанесения.

Типовая толщина dry-film lubricant в документах NASA указана как 0,0003–0,0005 дюйма. В других технологических материалах встречается диапазон 0,00025–0,002 дюйма. Разброс показывает, что одного общего значения для всех покрытий нет: допуск по толщине и условия приемки берут из документации конкретной системы и требований чертежа.

Что зафиксировать при приемке

• Метод измерения и тип применяемого толщиномера.
• Контролируемые поверхности и зоны детали.
• Требуемую толщину после отверждения, если она задана спецификацией.
• Результаты измерений в точках, важных для посадки.
• Соответствие готовых размеров требованиям чертежа.

Для резьбовых деталей проверяют также функциональность соединения. В документах по нанесению сухих смазочных покрытий описано требование полного закрытия поверхности и сохранения минимум 3/4 оборота на ответной наружной резьбе для внутренних резьб. Это частный пример технологического требования: его применяют только там, где оно соответствует документации конкретного процесса.

Где применяют запекаемые покрытия и как учитывать зазоры

Для червячного редуктора нельзя делать вывод о совместимости только по типу узла: нужно сверить свойства покрытия, рабочие поверхности и зазоры. В материалах по сухой смазке отмечается, что такие покрытия применяют там, где важно ограничить загрязнение жидкой смазкой и сохранить размерную точность, но конкретную пригодность определяют для каждого механизма.

Для предварительной оценки используют геометрию сопряжения. На наружной поверхности слой увеличивает внешний размер, а во внутреннем отверстии уменьшает проходной размер. Если покрыты обе стороны сопряжения, учитывают суммарное влияние слоев на зазор. Эта оценка помогает понять, нужно ли изменить исходный размер детали или подобрать процесс нанесения с меньшей толщиной.

Для многих нагрузочных применений сухой пленки приводится диапазон 10–20 мкм; ниже 5 мкм может снижаться защита от износа и коррозии, а выше 25 мкм возрастает риск повреждения слоя и нарушения посадки. Эти ориентиры не подтверждают пригодность покрытия для конкретного редуктора без проверки его технических требований. Также нельзя переносить на выбранный материал режим отверждения из чужой техкарты: в документах встречаются разные примеры, включая 325 °F ±10 °F в течение 1 часа и 300 °F в течение 20 минут.

Прежде чем утверждать технологию, инженер сверяет требования покрытия, режим отверждения и размерную цепочку узла. Закупщику важно получить в документации те же параметры, по которым будут принимать готовую деталь: тип нанесения, целевую толщину, контрольные поверхности и допустимые размеры. Если покрытие наносят на червячную пару или другой узел с малыми зазорами, отдельно проверяют, как слой влияет на каждую сопрягаемую поверхность.

Часто задаваемые вопросы

Нужно ли менять допуски детали под твердосмазочное покрытие?

Если слой меняет размер посадочной поверхности, этот вклад учитывают на чертеже или при выборе процесса нанесения. Важно определить, покрывают одну или обе сопрягаемые детали, и проверить итоговый зазор. Толщину и допустимые отклонения согласуют с документацией конкретного покрытия, а готовые размеры проверяют после нанесения и отверждения.

Какой толщины обычно делают антифрикционное покрытие?

Для многих нагрузочных применений сухих смазочных покрытий приводят диапазон 10–20 мкм. Это ориентир, а не универсальное требование: в документах для разных систем встречаются и другие значения, например 0,0003–0,0005 дюйма. Выбирать толщину нужно по требованиям покрытия, детали и посадки.

Чем контролируют толщину сухого смазочного слоя?

Для контроля применяют магнитно-индукционные и вихретоковые толщиномеры. Для ряда систем в документации указан ASTM D7091. Подходящий метод выбирают с учетом материала основы, геометрии детали и требований к покрытию; точки измерения должны охватывать поверхности, влияющие на посадку.

Подходит ли запекаемое покрытие для червячного редуктора?

Совместимость определяют по требованиям конкретного покрытия, конструкции редуктора и зазорам сопряжения. Нужно учесть толщину на каждой покрытой поверхности и режим отверждения, предусмотренный документацией системы. Само назначение узла не подтверждает, что любое запекаемое покрытие сохранит нужную посадку.

Заключение

Толщина антифрикционного покрытия влияет на размер деталей и зазоры в сопряжениях, поэтому ее учитывают до запуска процесса. Диапазон 10–20 мкм часто приводят для нагрузочных применений, но фактические требования зависят от покрытия и конструкции. Для точных посадок важны также равномерность слоя, метод нанесения, исходная шероховатость и контроль после отверждения.

Следующий шаг для инженера - внести покрываемые поверхности и допустимое изменение размеров в чертеж или технологическую документацию, затем согласовать толщину и метод контроля с требованиями выбранной системы. Для закупщика практический результат - техническое задание с параметрами нанесения и приемки, которые можно проверить на готовой детали.
