Твердосмазочные покрытия помогают снизить трение и износ в зубчатых передачах, улучшить приработку и уменьшить потери мощности. Для маломощного редуктора это способ повлиять на эффективность работы контактирующих деталей, когда жидкая смазка не обеспечивает стабильную пленку или ее применение ограничено. Однако покрытие не гарантирует одинакового повышения КПД в любых условиях и не всегда заменяет масло.

Статья полезна инженерам, техническим специалистам и снабженцам, которые выбирают решение для редуктора с учетом нагрузки, скорости скольжения, температуры и типа зацепления. Разберем, как твердосмазочные покрытия влияют на передачу, по каким критериям их подбирать и что учитывать при нанесении. Отдельно рассмотрим червячные редукторы, где опубликованные данные показывают результат совместной работы покрытия и жидкой смазки.

Как твердосмазочные покрытия влияют на КПД редуктора

Сухие пленочные покрытия формируют на поверхности твердосмазочный слой, который может уменьшить трение и износ, облегчить приработку и снизить риск задиров. Поэтому снижение трения редуктора рассматривают не отдельно от ресурса: важен весь результат работы пары трения.

Эффект зависит от типа зацепления, геометрии зубьев, нагрузки и скорости скольжения. Покрытие также должно соответствовать контактным давлениям и температуре. Если эти условия не учтены, сам факт наличия антифрикционного слоя не гарантирует повышения КПД редуктора. В частности, в исследованиях по зубчатым передачам с покрытием MoS₂/Ti отмечены снижение рабочей температуры, коэффициента трения и интенсивности износа зубьев, но эти результаты не означают одинакового прироста эффективности для каждой конструкции.

Показателен и пример с сульфидированным композитным покрытием: его коэффициент трения оказался ниже на 28% в сухом трении и на 40% при масляной смазке по сравнению с однослойным покрытием. Эти значения относятся к конкретному сравнению, а не ко всем покрытиям и редукторам. При выборе важнее выяснить, какие испытания проводились и насколько их условия соответствуют реальному режиму узла.

На практике покрытие может работать как самостоятельная сухая пленка или как часть системы с жидкой смазкой. В зубчатых передачах оно помогает улучшить приработку и защитить поверхности, когда масляная пленка нестабильна или есть риск загрязнения. Поэтому оценивать нужно не только снижение трения, но и сохранение слоя, износостойкость и совместимость с рабочей смазкой.

Какое антифрикционное твердосмазочное покрытие выбрать

В обзоре по смазочным слоям для зубчатых передач для легких нагрузок и низких скоростей рассматриваются покрытия на основе MoS₂ и слой с сульфидом железа. При сухом трении или недостаточной смазке в качестве возможных решений также указаны MoS₂, DLC и GLC. Для тяжелонагруженных и высокоскоростных передач предпочтение отдается нитридным слоям или DLC.

Это ориентиры для первичного выбора, а не готовая спецификация. Инженеру нужно сопоставить режим контакта с несущей способностью, стойкостью к износу и теплостойкостью покрытия. На эффективность влияют также геометрия зубьев и то, учитывали ли слой при изготовлении или обработке зубчатого венца. Если конструкция рассчитана на определенную точность зацепления, покрытие следует оценивать в контексте размеров и состояния поверхностей.

В промышленной практике для сухих пленочных покрытий приводится диапазон толщины 5-20 мкм. Для отдельных покрытий указана способность выдерживать поверхностное давление около 400 МПа, а работоспособность некоторых составов начинается примерно от -40 °C. Эти цифры не являются общими характеристиками любого антифрикционного твердосмазочного покрытия: параметры конкретного материала нужно сверять с его технической документацией.

Перед выбором полезно зафиксировать исходные условия:

• тип передачи и материал контактирующих деталей;
• нагрузку, скорость скольжения и температуру;
• наличие жидкой смазки и стабильность ее пленки;
• требования к ресурсу, приработке и защите от задиров;
• способ нанесения и отверждения, доступный на производстве или в ремонте.

Такой перечень помогает сравнить покрытия по условиям эксплуатации, а не только по общему обещанию снижения трения.

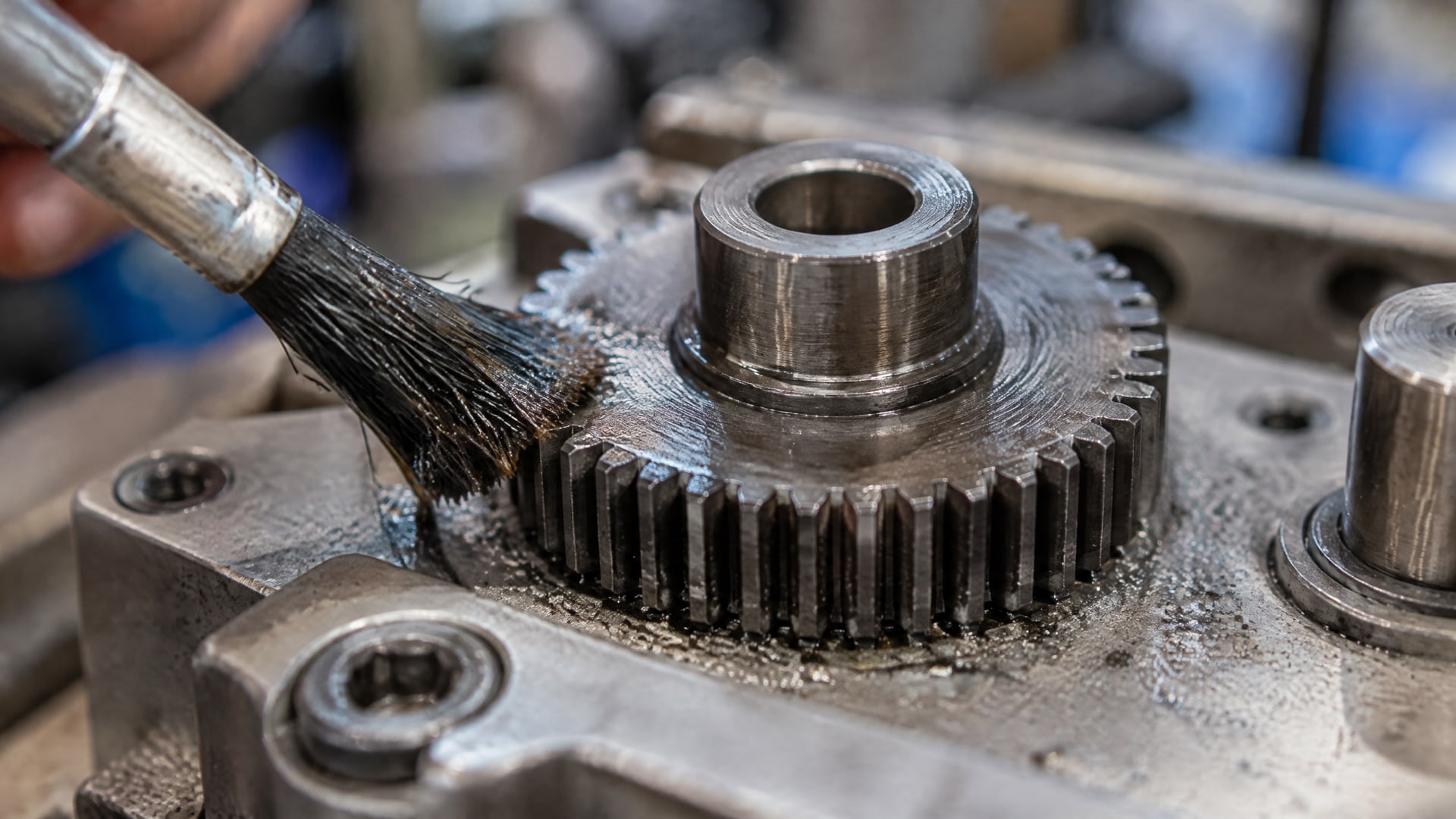

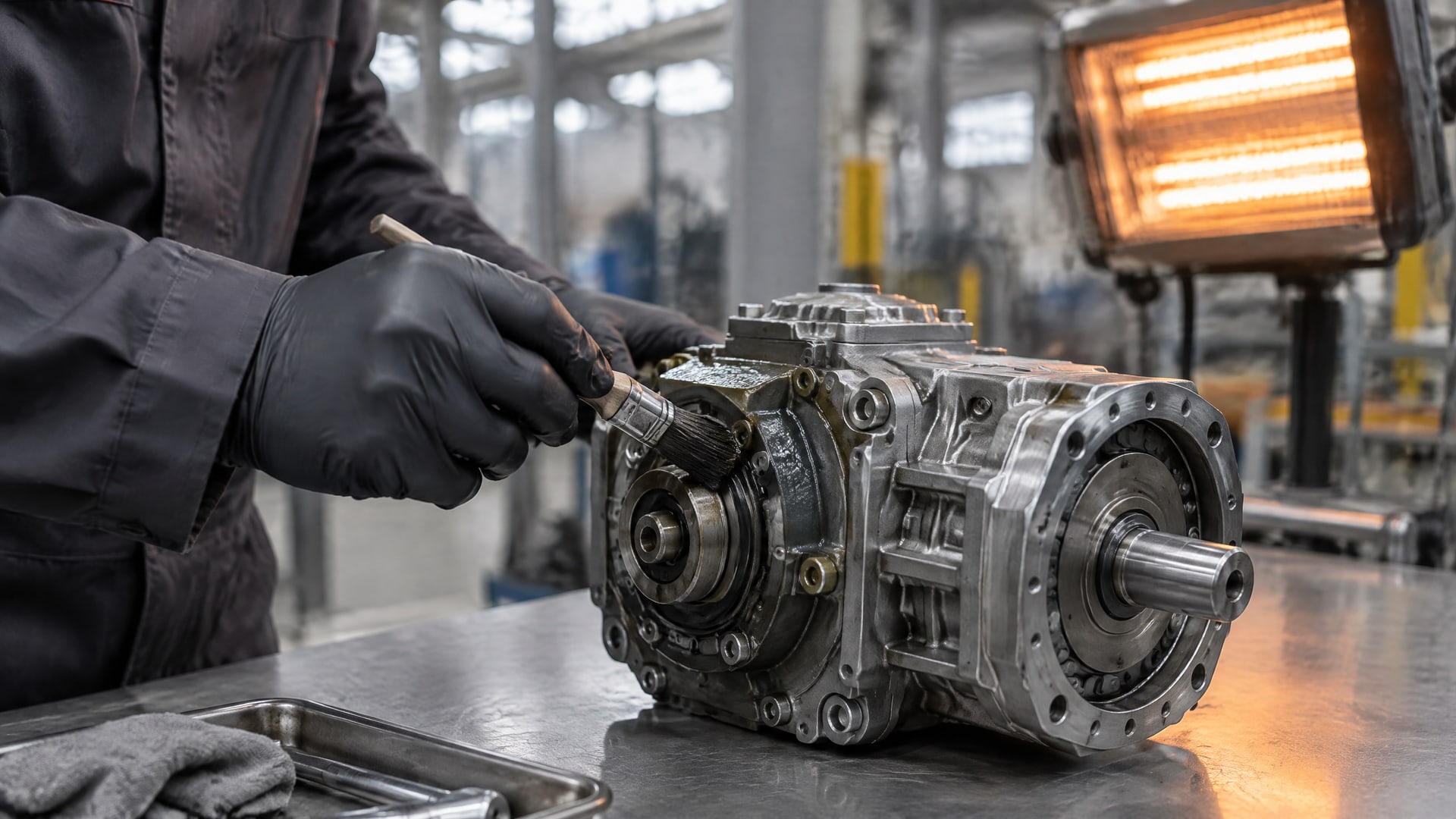

Нанесение запекаемого покрытия и контроль результата

В зависимости от системы отверждение может проходить на воздухе или при нагреве. Поэтому запрос «запекаемое покрытие нанесение» на практике сводится не только к выбору способа нанесения: важно учитывать технологию отверждения, совместимость процесса с деталью и требования производителя состава.

Порядок подготовки поверхности, конкретная температура и продолжительность отверждения зависят от покрытия. Универсальные режимы для всех составов использовать нельзя. Поскольку источники не задают единой технологии подготовки и нанесения для разных покрытий, эти параметры следует брать из документации выбранного материала. Там же проверяют допустимую толщину и требования к контролю готового слоя.

Толщину 5-20 мкм можно использовать как ориентир для сухих пленочных покрытий в целом, но не как обязательный диапазон для любого редуктора. Слой должен соответствовать конструкции и не мешать работе зацепления. Отдельно оценивают адгезию покрытия к подложке, несущую способность и стойкость к износу. Слишком общая оценка «поверхность стала скользкой» не показывает, сохранится ли эффект при фактической нагрузке.

До внедрения полезно сравнить работу узла до и после обработки при сопоставимых условиях. Для оценки повышения КПД редуктора фиксируют режим работы, температуру, характер нагрузки и состояние зубьев, а не делают вывод только по кратковременному запуску. Такой подход помогает отделить эффект покрытия от различий в смазке, сборке и нагрузке.

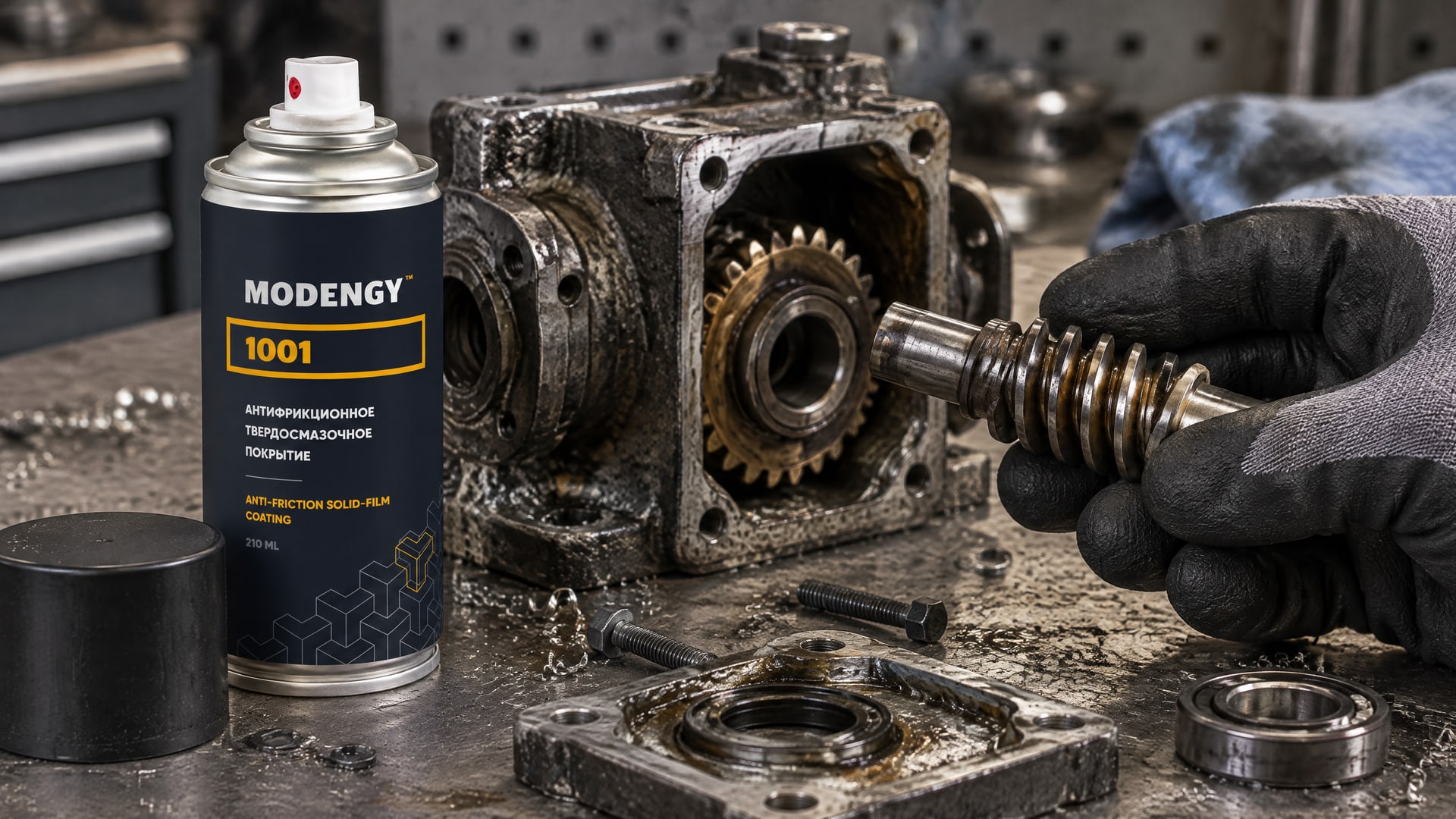

Червячный редуктор: покрытие и жидкая смазка

В опубликованных материалах антифрикционное твердосмазочное покрытие рассматривается совместно с жидкой смазкой: покрытие формирует разделительный слой на рабочих поверхностях, а смазочный материал остается частью системы. Следовательно, речь идет не о простой замене масла покрытием.

Для червячных передач опубликованы данные о повышении КПД до 75-80% при сочетании покрытия и жидкой смазки. Это верхнее значение из конкретного исследования, а не гарантированный показатель для каждого редуктора. На результат влияют конструкция, режим скольжения, давление в контакте и правильный подбор смазочной пары. Для другого узла цифра может отличаться.

Если редуктор работает с низким КПД, сначала стоит определить, что ограничивает его эффективность: потери в зацеплении, недостаточная стабильность смазочной пленки или состояние поверхностей. При риске нестабильной смазки покрытие может дополнить жидкий смазочный материал и поддержать контактный слой. В такой задаче применяют MODENGY 1001: его рассматривают для червячного редуктора, когда требуется снизить трение и повысить эффективность механизма, в том числе при малом токе потребления.

Это не отменяет проверки условий эксплуатации. До внедрения нужно сопоставить свойства покрытия с нагрузкой, скоростью скольжения и температурой, а также сохранить корректно подобранную жидкую смазку. Именно совместный подбор, а не отдельное нанесение антифрикционного слоя, соответствует опубликованному подходу к червячным передачам.

Как проверить эффект покрытия на редукторе

Без этого нельзя понять, связан ли результат с покрытием или с изменением нагрузки, смазки и сборки. Особенно важно сравнивать одинаковые режимы работы и фиксировать, какой тип передачи испытывается.

Для проверки эффекта полезно вести наблюдения по нескольким параметрам: температуре, состоянию зубьев, признакам износа и стабильности работы. Исследование передачи с покрытием MoS₂/Ti, например, оценивало температуру, трение и износ одновременно. Такой набор показателей дает более содержательную картину, чем один параметр, взятый отдельно.

Проверка должна учитывать различия между видами покрытий и условиями испытаний. Значения 28% и 40% снижения коэффициента трения относятся к сравнению конкретного композитного покрытия с однослойным, а данные по КПД до 75-80% - к червячным передачам с совместным применением покрытия и смазки. Ни одну из этих цифр нельзя использовать как прогноз для другого редуктора без проверки его режима.

Для технического специалиста итоговый критерий - не только начальное снижение трения, но и сохранение результата в эксплуатации. Для закупщика важны понятная спецификация, воспроизводимая технология нанесения и возможность оценить расход материала на деталь или партию. При серийном применении условия подготовки, нанесения и контроля покрытия следует закрепить в технологическом процессе.

Часто задаваемые вопросы

Может ли твердосмазочное покрытие полностью заменить масло в редукторе?

Не всегда. В материалах по червячным передачам эффект описан при совместной работе покрытия и жидкой смазки. Сухая пленка может быть самостоятельным решением в отдельных условиях, но нельзя считать ее универсальной заменой масла. Выбор зависит от типа передачи, нагрузки, скорости скольжения и требований к ресурсу узла.

Какое антифрикционное покрытие подходит для низких скоростей?

Для легких нагрузок и низких скоростей в обзоре рассматриваются покрытия на основе MoS₂ и слой с сульфидом железа. При сухом трении или недостаточной смазке также упоминаются MoS₂, DLC и GLC. Окончательный выбор зависит от давления, температуры и износостойкости конкретного состава.

Какова типичная толщина твердосмазочного покрытия?

Для сухих пленочных покрытий в промышленной практике приводится диапазон 5-20 мкм. Это ориентир, а не универсальное требование для любой детали. Допустимую толщину нужно сверять с документацией конкретного покрытия и учитывать геометрию зацепления, чтобы нанесенный слой не нарушал работу передачи.

Насколько может вырасти КПД червячного редуктора?

В опубликованных материалах для червячных передач указано повышение КПД до 75-80% при совместном использовании антифрикционного покрытия и жидкой смазки. Это результат конкретного исследования, а не гарантированный показатель для любого узла. На фактическое значение влияют конструкция, режим контакта и подбор смазочной системы.

Заключение

Твердосмазочные покрытия помогают снизить трение и износ зубьев, улучшить приработку и уменьшить потери мощности. Для маломощного редуктора их выбирают не по одному признаку, а с учетом нагрузки, скорости скольжения, температуры, типа зацепления и совместимости с жидкой смазкой. Данные по КПД до 75-80% относятся к червячным передачам при совместной работе покрытия и масла, а не ко всем редукторам.

Практический следующий шаг - зафиксировать режим работы узла, состояние зубьев и используемую смазку, затем сверить требования к покрытию и нанесению с технической документацией конкретного состава. После обработки сравните результаты при сопоставимой нагрузке и оцените не только трение, но и температуру, износ и стабильность работы передачи.
