Для оценки холодного пуска подшипника измеряют пусковой и рабочий моменты при низкой температуре. Базовый метод для пластичных смазок в медленно вращающихся шарикоподшипниках описан в ASTM D1478: актуальная редакция относится к температурам ниже −18 °C, а метод исторически применяли при температурах вплоть до −54 °C. Коллоидную стабильность масла в составе смазки проверяют отдельно: она связана с отделением масла и не заменяет испытание момента.

Материал будет полезен инженерам, техническим специалистам и закупщикам, которым нужно сопоставить результаты испытаний с условиями работы узла. Разберем, что измерять, как интерпретировать момент, почему прокачиваемость и отделение масла оценивают отдельными методами и какие данные запросить у поставщика смазки.

Как момент страгивания подшипника характеризует работу на холоде

Пусковой момент показывает это сопротивление при начале вращения, рабочий - после начала движения. Чем выше значения, тем больше усилие требуется для запуска и поддержания вращения в условиях испытания. Результат зависит не только от консистенции смазки, поэтому одного обозначения NLGI для оценки холодного пуска недостаточно.

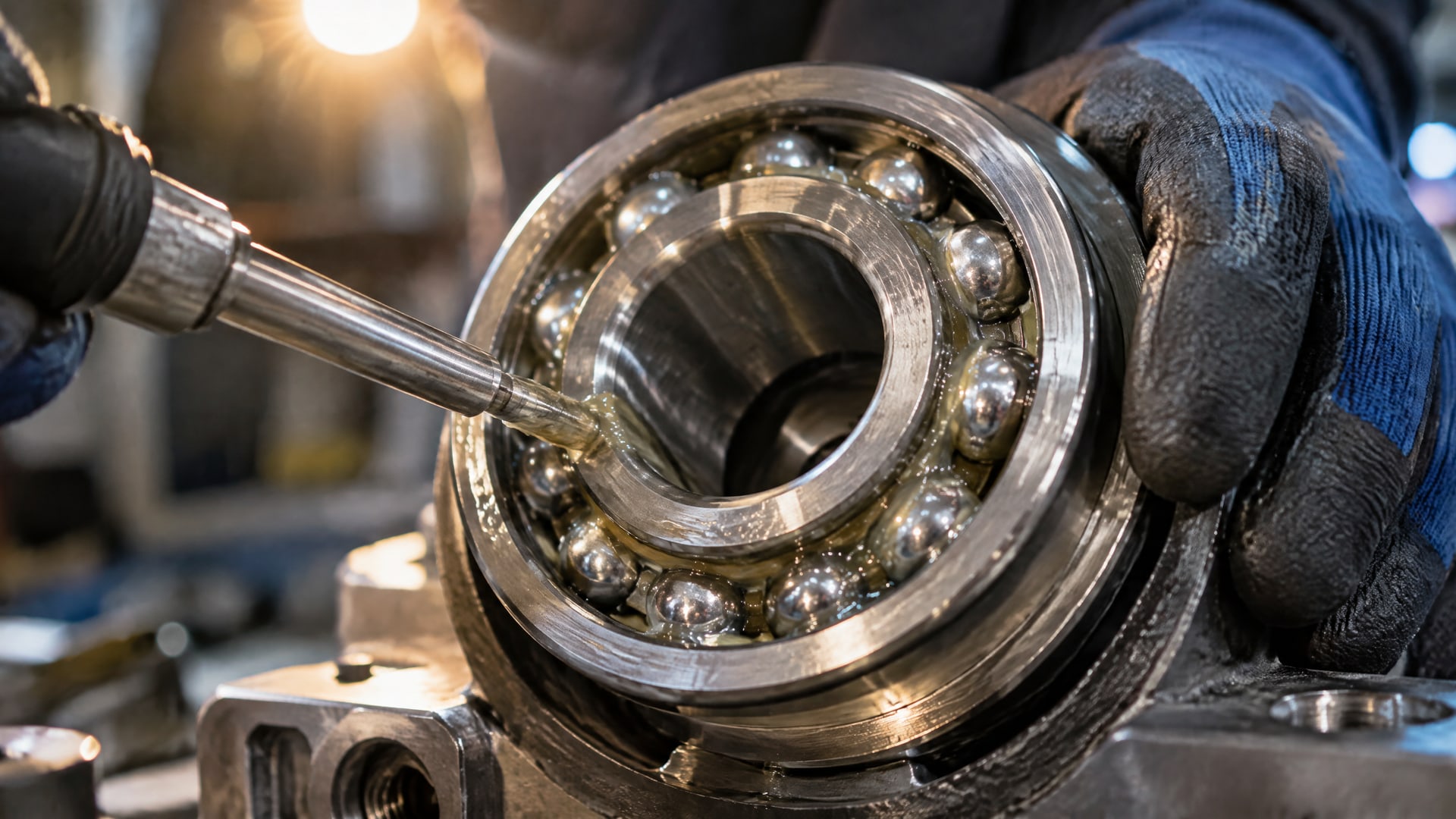

ASTM D1478 предназначен для определения низкотемпературного пускового и рабочего момента пластичной смазки в медленно вращающемся шарикоподшипнике. В актуальной редакции метод относится к испытаниям при температурах ниже −18 °C. Исторически его применяли для оценки очень низкого момента при температуре вплоть до −54 °C. Эти значения обозначают область применения и историю метода, а не универсальную температуру работы любой смазки.

Для колесных подшипников предусмотрен отдельный метод ASTM D4693. В нем низкотемпературный момент смазанных колесных подшипников рассчитывают по силе сопротивления. Поэтому результаты ASTM D4693 нельзя автоматически приравнивать к данным ASTM D1478: методы относятся к разным узлам и процедурам.

Что показывает предел LTTL

DIN 51836 используют для оценки low temperature torque limit (LTTL). Это температура, при которой контрольный подшипник достигает заданного уровня пускового и рабочего момента при определенных условиях испытания. LTTL помогает сравнивать смазки по влиянию на сопротивление подшипника при низкой температуре.

При этом LTTL не следует трактовать как минимальную температуру применения смазки. Это справочный показатель, описывающий момент в испытанном узле. Для инженерного решения его сопоставляют с требованиями оборудования и другими данными о смазке, включая прокачиваемость и отделение масла.

Как проводят испытание смазок при низкой температуре

Для медленно вращающегося шарикоподшипника используют ASTM D1478, для смазанных колесных подшипников - ASTM D4693. Если задача состоит в оценке температурного предела по моменту, рассматривают LTTL по DIN 51836. Эти методы нельзя считать взаимозаменяемыми.

В протоколе испытания важно различать пусковой и рабочий моменты и указывать стандарт, по которому получены результаты. Нельзя делать вывод о поведении смазки при иной конструкции подшипника или других условиях только по одному числу: LTTL, например, относится к контрольному подшипнику и заданным условиям испытания. Конкретные параметры проведения берут из применяемой редакции стандарта, а не подменяют предположениями.

Как сопоставить результаты с рабочей задачей

В прикладной интерпретации метода ASTM D1478 / IP 186/93 Schaeffler приводит пороговые значения для нижней рабочей температуры: пусковой момент не должен превышать 1000 Nmm, а рабочий - 100 Nmm. Это ориентиры конкретной прикладной интерпретации, а не универсальные пределы для всех подшипников и режимов. При закупке их нельзя переносить в техническое задание без проверки требований оборудования.

ISO 12924 связывает оценку низкотемпературной пригодности подшипниковых смазок с тремя критериями. Среди них - пусковой и рабочий моменты по ASTM D1478 или NF T60-629, а также низкотемпературная проникаемость по ISO 13737. Такой подход показывает, почему одного испытания недостаточно для комплексного выбора.

Как оценить прокачиваемость смазки на холоде

Испытание момента показывает сопротивление вращению подшипника, а pumpability - способность смазки перемещаться под давлением через линии, форсунки и фитинги системы подачи. Хорошая текучесть в отдельной емкости не доказывает, что смазка будет нормально транспортироваться по централизованной системе или обеспечит приемлемый запуск подшипника.

NLGI отдельно рассматривает pumpability и feedability: первое понятие относится к течению смазки под давлением через элементы системы, второе - к ее подаче по этой системе. Для оценки прокачиваемости нужны данные, относящиеся к конкретному способу подачи. Результат испытания подшипника не заменяет таких данных.

Класс NLGI также не следует использовать как прямой показатель морозостойкости. Он основан на worked penetration по ASTM D217 при 25 °C и характеризует консистенцию пластичной смазки. Поэтому обозначение NLGI 2 само по себе не подтверждает ни низкий момент страгивания, ни прокачиваемость смазки при отрицательной температуре.

При выборе учитывают базовое масло: низковязкие масла обычно лучше ведут себя при низких температурах, а более вязкие чаще выбирают для высоких нагрузок и температуры. Для централизованной подачи отдельно проверяют pumpability и feedability, а для холодного старта подшипника - результаты испытания момента. Разделение этих задач помогает инженеру и снабженцу запросить нужные показатели вместо общего заявления о «морозостойкости».

Коллоидная стабильность масла и отделение масла из смазки

Если масло отделяется, это меняет распределение компонентов и может осложнить хранение и подачу материала. Для оценки отделения масла из пластичных смазок применяют ГОСТ 7142-74. Такой тест дополняет низкотемпературное испытание момента, но не заменяет его: он отвечает на другой вопрос.

В контексте подшипника нужно различать три характеристики: сопротивление запуску, способность смазки перемещаться по системе подачи и отделение масла. ASTM D1478 предназначен для оценки низкотемпературного момента, терминология NLGI описывает прокачиваемость, а ГОСТ 7142-74 относится к определению отделения масла. Результат по одному направлению не подтверждает автоматически два других.

Как увязать испытания с условиями эксплуатации

Если подшипник работает в глубокой заморозке, а смазка подается централизованно, в техническом задании стоит раздельно указать требования к холодному моменту и прокачиваемости. Для оценки коллоидной стабильности запрашивают данные об отделении масла по применимому методу. Для подшипниковой смазки при этом учитывают критерии ISO 12924, включая момент по ASTM D1478 или NF T60-629 и низкотемпературную проникаемость по ISO 13737.

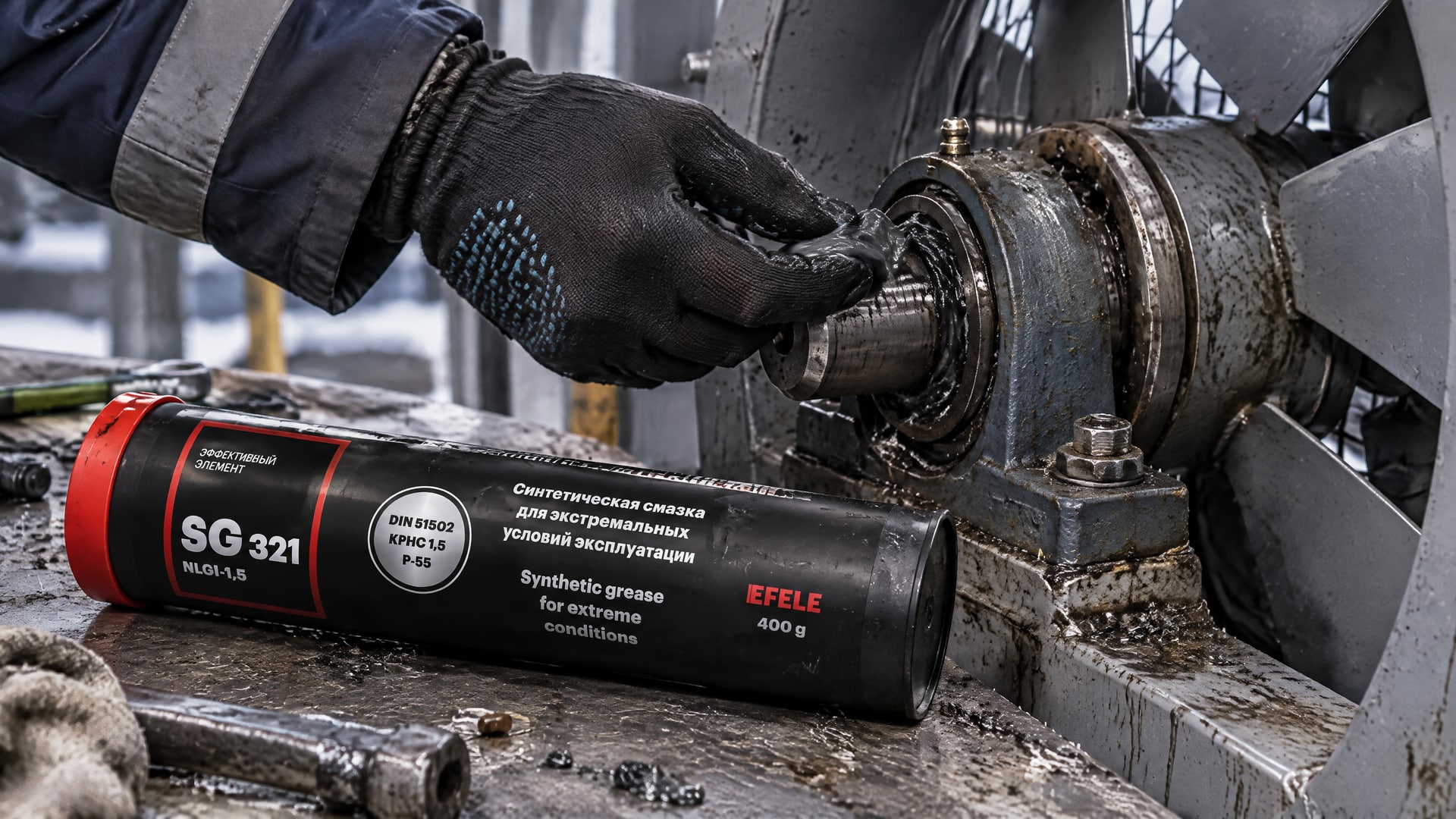

Холодный пуск может сопровождаться не только высоким сопротивлением вращению, но и проблемами транспортировки смазки по линиям. Для узлов, где важны работа подшипников при низкой температуре и подача смазки, в подборе рассматривают морозостойкие составы на ПАО-масле; к этой категории относится EFELE SG-321. При выборе все равно сверяются с результатами испытаний, соответствующими конструкции узла и способу подачи.

Как выбрать показатели для технического задания

Нужны сведения о методе испытания, типе узла и измеряемых параметрах. Для подшипникового применения это прежде всего пусковой и рабочий моменты, а для централизованной системы - данные о прокачиваемости.

Полезно разделить требования на три группы:

• Холодный запуск: результаты по ASTM D1478 для шарикоподшипника или по ASTM D4693 для смазанного колесного подшипника.
• Температурный предел момента: значение LTTL с указанием условий, по которым его получили, если оценка выполнялась по DIN 51836.
• Подача и стабильность: данные о pumpability и feedability, а также результаты определения отделения масла по ГОСТ 7142-74.

Для комплексной оценки применяют ISO 12924, где низкотемпературная пригодность связана с несколькими критериями, в том числе с моментом и низкотемпературной проникаемостью. Такое сопоставление помогает не подменять тестирование подшипника показателем консистенции и не делать вывод о прокачиваемости по одному значению момента.

Если в документации указан только NLGI-класс, этого недостаточно, чтобы подтвердить запуск в глубокой заморозке. Следующий шаг для технического специалиста - уточнить у поставщика протокол испытания и условия получения результата, а затем сравнить их с рабочей задачей: типом подшипника, температурой и способом подачи смазки.

Часто задаваемые вопросы

Что показывает испытание момента страгивания подшипника?

Оно показывает сопротивление смазки вращению подшипника при низкой температуре. В ASTM D1478 измеряют пусковой и рабочий моменты для медленно вращающегося шарикоподшипника. Метод относится к температурам ниже −18 °C в актуальной редакции; выбор результата для практического применения зависит от условий испытания и требований узла.

Достаточно ли класса NLGI для выбора смазки на холод?

Нет. NLGI-класс основан на worked penetration по ASTM D217 при 25 °C и описывает консистенцию, но не гарантирует низкотемпературный запуск или прокачиваемость. Для оценки подшипника запрашивают результаты испытания момента, а для централизованной подачи - отдельные сведения о pumpability и feedability.

Чем прокачиваемость отличается от момента страгивания?

Прокачиваемость характеризует способность смазки течь под давлением через линии, форсунки и фитинги системы подачи. Момент страгивания показывает сопротивление вращению подшипника при запуске. Это разные свойства, поэтому хорошая прокачиваемость не подтверждает автоматически низкий пусковой момент, и наоборот.

Как оценивают коллоидную стабильность пластичной смазки?

Для определения отделения масла из пластичных смазок используют ГОСТ 7142-74. Результат помогает оценить склонность смазки к отделению масла, но не показывает момент страгивания и не заменяет испытание прокачиваемости. Для холодного применения эти характеристики проверяют отдельно и сопоставляют с условиями работы узла.

Заключение

Методика оценки момента страгивания подшипника на холоде зависит от типа узла: для медленно вращающегося шарикоподшипника применяют ASTM D1478, для смазанного колесного подшипника - ASTM D4693. Коллоидная стабильность масла в смазке, прокачиваемость и низкотемпературный момент описывают разные свойства, поэтому для надежного выбора нужны отдельные данные по каждому из них.

Практический следующий шаг - запросить у поставщика протоколы испытаний с указанием методов и условий, а затем сверить их с требованиями подшипника и системы подачи. Для комплексной оценки учитывают критерии ISO 12924, результаты по отделению масла согласно ГОСТ 7142-74 и сведения о прокачиваемости, а не только NLGI-класс или общее обозначение температурной пригодности.
