Толщина слоя покрытия влияет на боковой зазор червячной передачи: покрытие на рабочих поверхностях добавляет материал к профилю зубьев и может уменьшить зазор после сборки. Поэтому слой выбирают не по принципу «чем толще, тем лучше», а с учетом геометрии зацепления, монтажного положения и температурного режима. Для настройки люфта в зубчатых передачах применяют сборочные покрытия толщиной 10-70 мкм с допуском ±20% от номинала.

Материал будет полезен инженерам, специалистам по ремонту и снабженцам, которые выбирают покрытие для редуктора или контролируют его сборку. Разберем, как связаны толщина покрытия и люфт червячной передачи, чем отличаются сборочные и твердосмазочные слои и что проверить после нанесения.

Что означает боковой зазор редуктора

В терминологии ISO 21771-2:2025 backlash определяют как разность между шириной впадины и толщиной сопрягаемого зуба на рабочих делительных окружностях. Это определение помогает понять, почему добавочный слой на зубьях способен повлиять на люфт.

Для червячной пары зазор обычно предусматривают конструктивно. Он нужен, в частности, для компенсации теплового расширения, а его величина зависит от геометрии передачи, посадки и взаимного положения червяка и колеса. При настройке используют изменение толщины зуба или положения колес. Поэтому оценивать влияние покрытия отдельно от сборки и температурного режима нельзя.

Если покрытие нанесено на рабочие поверхности, оно меняет их эффективные размеры. Чем значительнее суммарная добавка материала в зоне зацепления, тем выше вероятность уменьшения рабочего зазора. Для точной передачи это может сказаться на свободном ходе и плавности зацепления. При этом нельзя автоматически считать, что слой одинаково повлияет на все передачи: результат связан с конкретной геометрией и монтажом.

ISO 21771-2:2025 посвящен расчету и измерению толщины зуба и бокового зазора. Его определения дают расчетную основу для оценки зацепления, но сами по себе не заменяют измерение собранного редуктора. Паспортное значение не показывает фактическое состояние конкретного узла после нанесения покрытия и монтажа.

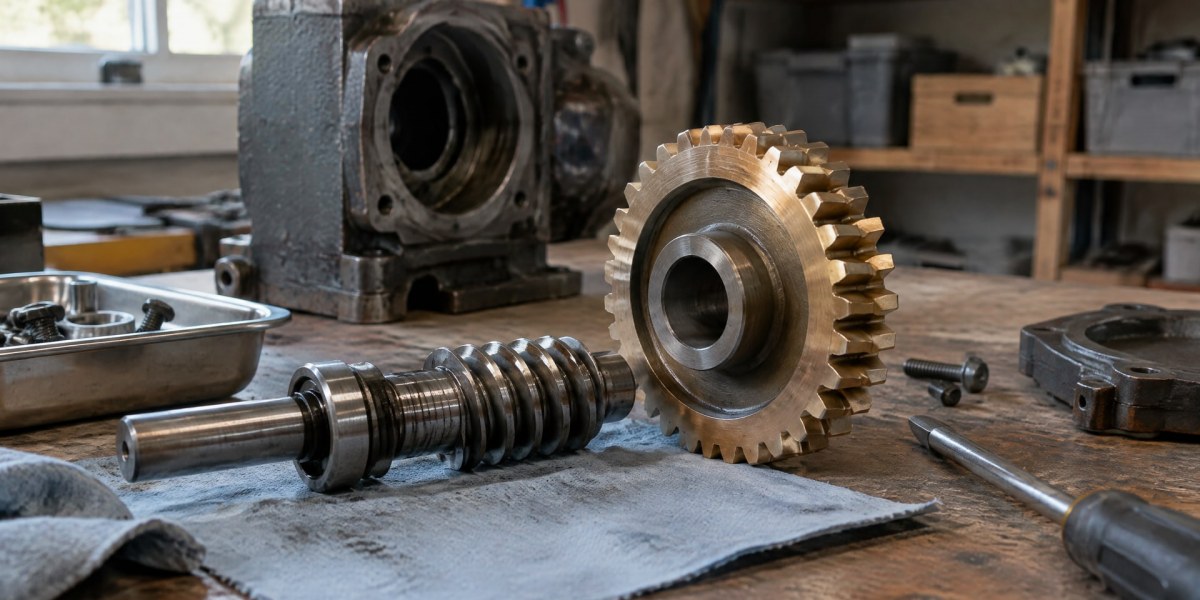

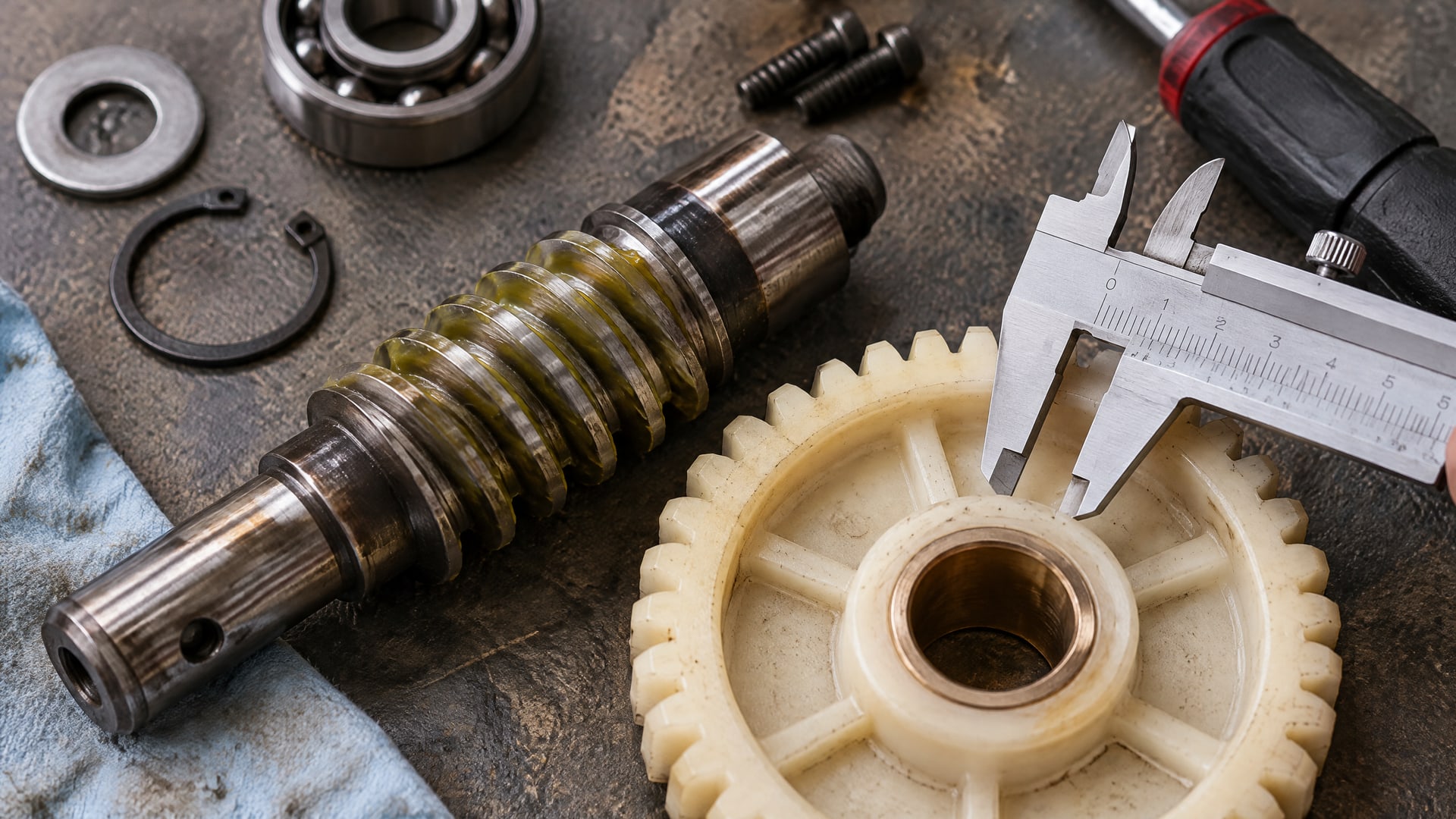

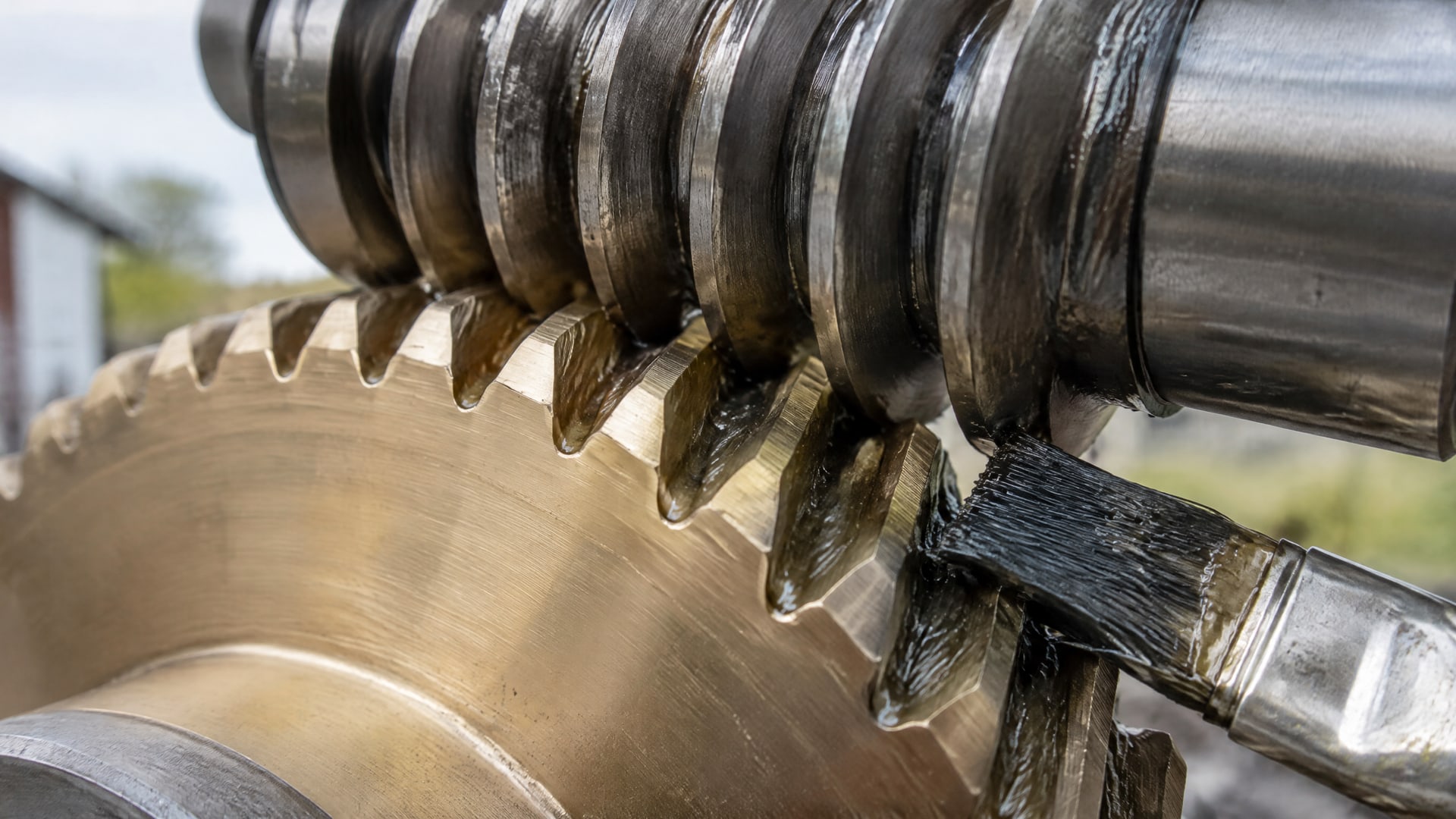

Как толщина слоя покрытия меняет зазор

Если покрытие добавляет материал на сопрягаемые рабочие поверхности, свободное пространство между зубьями может уменьшиться. Насколько именно, зависит от расположения слоя и конструкции передачи. Поэтому нельзя применять к любой червячной паре универсальную поправку, рассчитанную только по толщине покрытия.

Для покрытий, предназначенных для настройки зазора при сборке зубчатых передач, приводится диапазон 10-70 мкм. Для таких слоев указан допуск ±20% от номинала. Это отдельный подход: толщину задают как элемент сборочной компенсации, а не как произвольный запас материала. После нанесения и сборки важно проверить, соответствует ли фактический backlash требуемому значению.

Для твердосмазочных покрытий толщины могут быть существенно меньше. В материалах по твердым смазкам указано, что для отдельных задач достаточно 1-2 мкм, а при более длительной работе или отсутствии жидкой смазки используют несколько микрон до 10-15 мкм. В описанном примере прецизионной передачи слой около 2,5 мкм позволил сохранить точность зацепления на уровне, сопоставимом с исходным состоянием.

Эти значения нельзя смешивать в одну универсальную норму. Диапазон 10-70 мкм относится к сборочной настройке зазора, а микронные пленки выбирают с учетом смазочной функции и требований к точности. Для прецизионных узлов слишком толстое покрытие может оказаться размерно непригодным; равномерные тонкопленочные методы позволяют получать слои тоньше 1 мкм.

Сборочное покрытие и твердосмазочная пленка: разные задачи

Его толщина учитывается при сборке как часть компенсации зазора. В источниках для таких покрытий указан диапазон 10-70 мкм и допуск ±20% от номинала. Это не означает, что любой слой в этом диапазоне подойдет конкретному редуктору: результат нужно соотнести с его геометрией и измерениями после сборки.

Твердосмазочное покрытие решает другую задачу: снижает трение и износ, по возможности не нарушая кинематику передачи. Для таких пленок важны тонкость и равномерность. В отдельных случаях используют 1-2 мкм, а для более длительной работы или эксплуатации без жидкой смазки - несколько микрон до 10-15 мкм. В прецизионных передачах даже микронный слой может иметь значение для зазора.

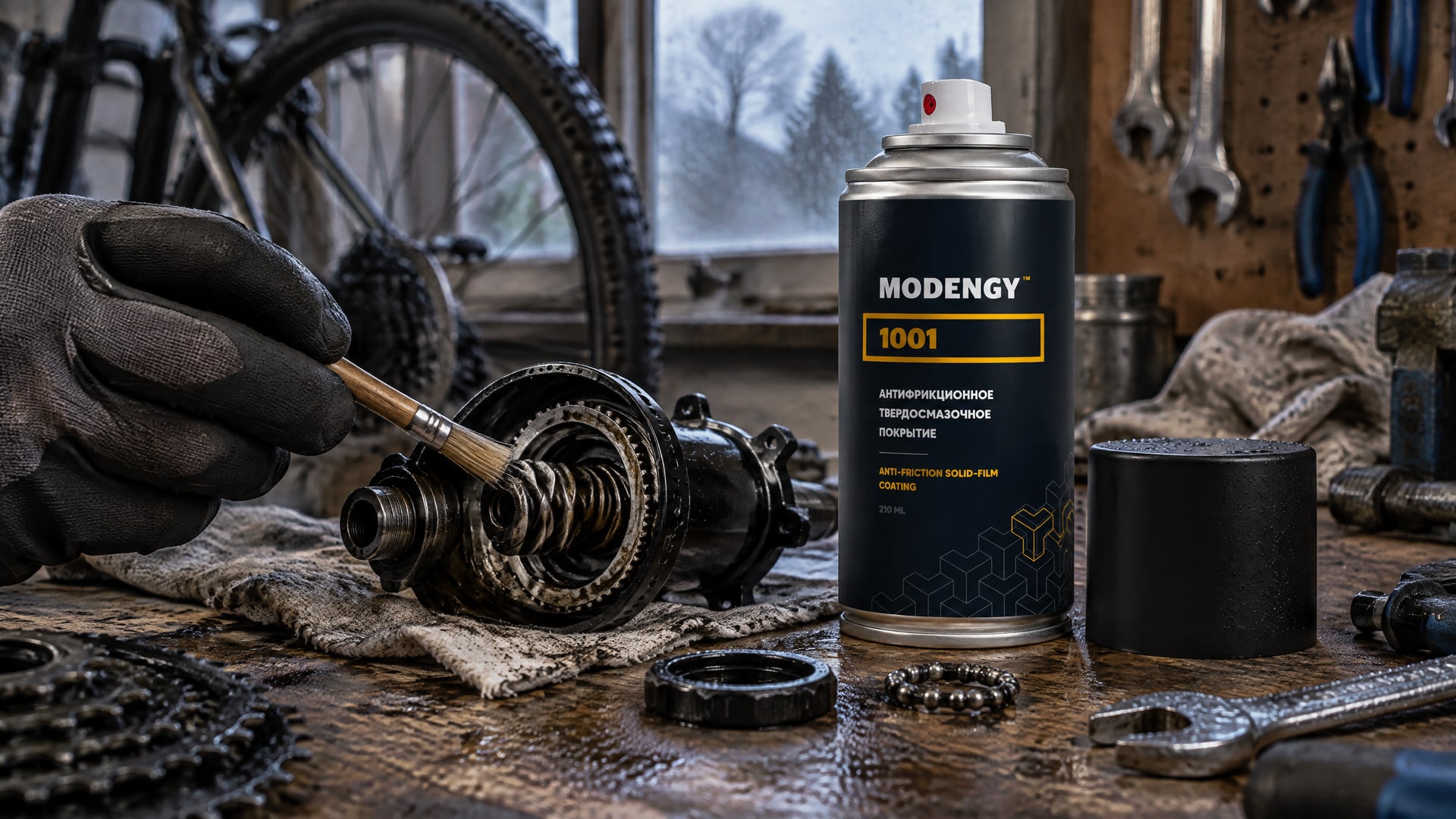

При высоких нагрузках инженер оценивает не только смазочную функцию, но и то, как изменение поверхности скажется на зацеплении. Если одновременно важно снизить трение и износ, а рабочий зазор должен оставаться стабильным, в качестве решения применяют антифрикционное твердосмазочное покрытие MODENGY 1001. Оно предназначено для червячных передач, в том числе работающих под высокими нагрузками, и обеспечивает стабильный боковой зазор.

Выбирать между сборочным и твердосмазочным покрытием следует по назначению слоя. В первом случае толщина входит в настройку зазора; во втором задача состоит в смазочной защите при сохранении точности зацепления. Если назначение материала не определено, сравнение одной лишь толщины не даст достаточных оснований для выбора.

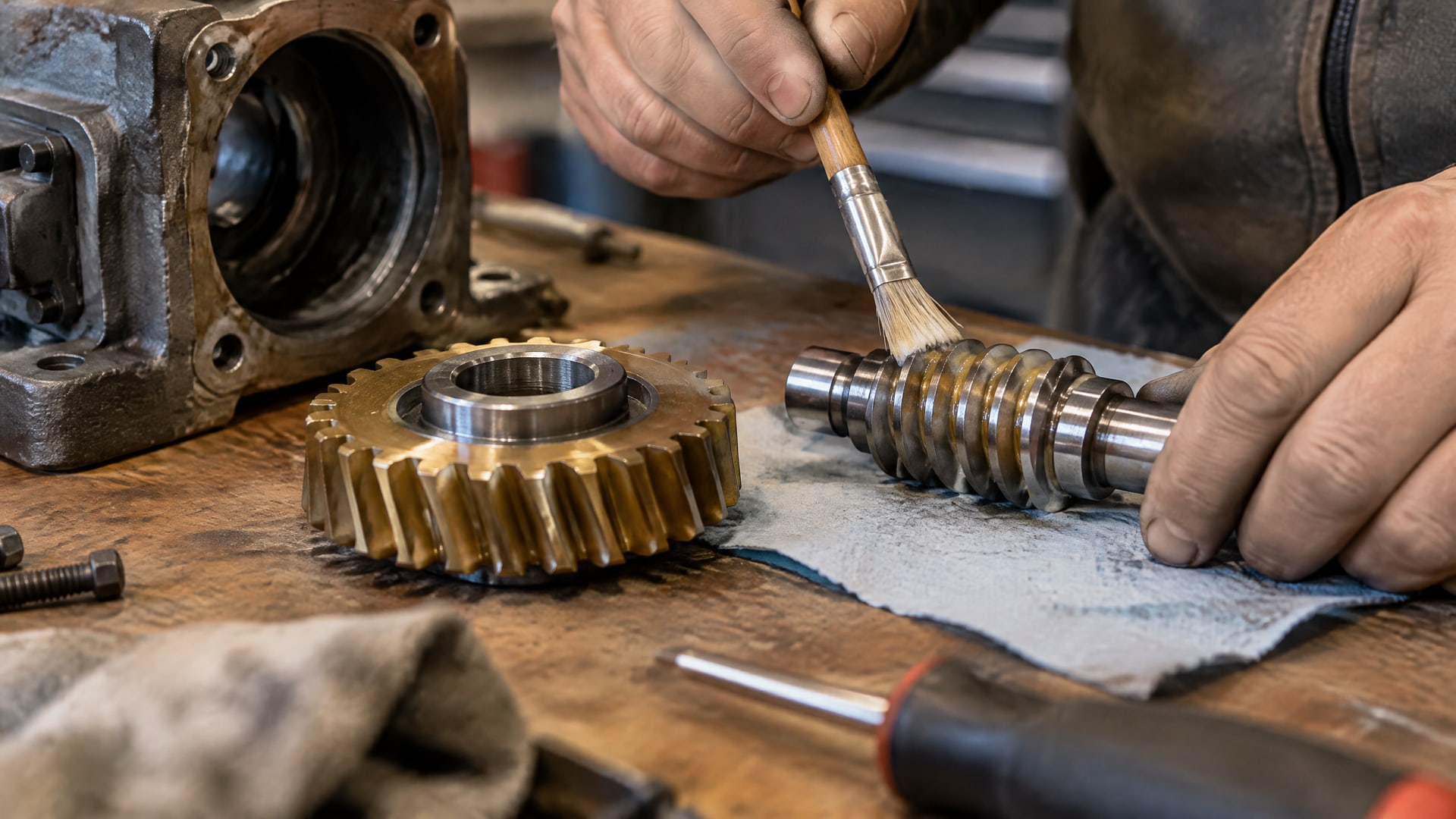

Как проверить толщину 1 слоя покрытия и зазор после сборки

Для сборочного слоя сверяют номинальную толщину и допуск, а для смазочной пленки - требуемую толщину и равномерность нанесения. Если слой неровный, его номинальное значение не описывает фактическое состояние рабочих поверхностей. Поэтому проверка должна охватывать и покрытие, и зазор в собранном узле.

Практический порядок контроля:

• Определить, предназначен ли слой для регулировки зазора или для снижения трения и износа.
• Сверить номинальную толщину покрытия и допуск: для сборочных покрытий в источниках указан диапазон 10-70 мкм и допуск ±20%.
• Учесть геометрию передачи, монтажное положение и температурный режим.
• Проверить равномерность нанесения на рабочих поверхностях.
• После сборки измерить фактический боковой зазор и сопоставить его с требованиями к передаче.

Измерение толщины слоя без проверки backlash не подтверждает, что узел собран правильно. И наоборот, приемлемый зазор при сборке не отменяет контроля толщины и равномерности, если покрытие должно обеспечивать смазочную функцию. В расчетах используют фактическую толщину зуба и монтажное положение, а итог оценивают по измерениям собранной передачи.

Фраза «толщина 1 слоя покрытия» не задает универсального значения: допустимая толщина зависит от назначения материала и требований узла. Запросы о толщине слоев асфальтобетонного или дорожного покрытия относятся к другой области и не помогают определить зазор в редукторе. Для червячной передачи нужны данные о зубчатом зацеплении, покрытии и фактической сборке.

Часто задаваемые вопросы

Нужно ли увеличивать зазор, если на зубья наносят покрытие?

Если покрытие добавляет материал на сопрягаемые рабочие поверхности, оно может уменьшить рабочий зазор. Решение об изменении настройки принимают после оценки геометрии зацепления, толщины слоя и температурного режима. После нанесения покрытия и сборки фактический backlash проверяют измерением, а не определяют только по толщине слоя.

Какая толщина твердосмазочного покрытия подходит для червячной передачи?

Единого значения для всех передач нет. Для отдельных задач достаточно 1-2 мкм; при более длительной работе или отсутствии жидкой смазки могут использовать несколько микрон до 10-15 мкм. Выбор зависит от узла и режима работы, а после нанесения важно убедиться, что покрытие не нарушило зацепление.

Можно ли определить зазор только по толщине покрытия?

Нет. На боковой зазор влияют толщина зуба, геометрия передачи, взаимное положение колес и монтаж. Толщина покрытия показывает лишь один из факторов, который может изменить эффективные размеры рабочих поверхностей. Для оценки результата измеряют фактический backlash после сборки и учитывают температурный режим эксплуатации.

Связана ли толщина слоя асфальтобетонного покрытия с зазором редуктора?

Нет, это разные технические задачи. Толщина слоев дорожного покрытия относится к дорожному строительству, а боковой зазор редуктора - к геометрии зубчатого зацепления. Для выбора слоя в червячной передаче нужны сведения о назначении покрытия, толщине зуба, монтаже и измеренном зазоре.

Заключение

Толщина слоя покрытия может уменьшить боковой зазор червячной передачи, но величина эффекта зависит от типа покрытия, его равномерности, геометрии зацепления, монтажа и температуры. Сборочные покрытия для настройки backlash применяют в диапазоне 10-70 мкм с допуском ±20%; твердосмазочные пленки обычно рассматривают в микронном диапазоне, выбирая толщину под задачу узла.

Перед выбором покрытия определите, должно ли оно регулировать зазор или снижать трение и износ. Затем сверяйте толщину и допуск с расчетом передачи, а после сборки измерьте фактический backlash.
